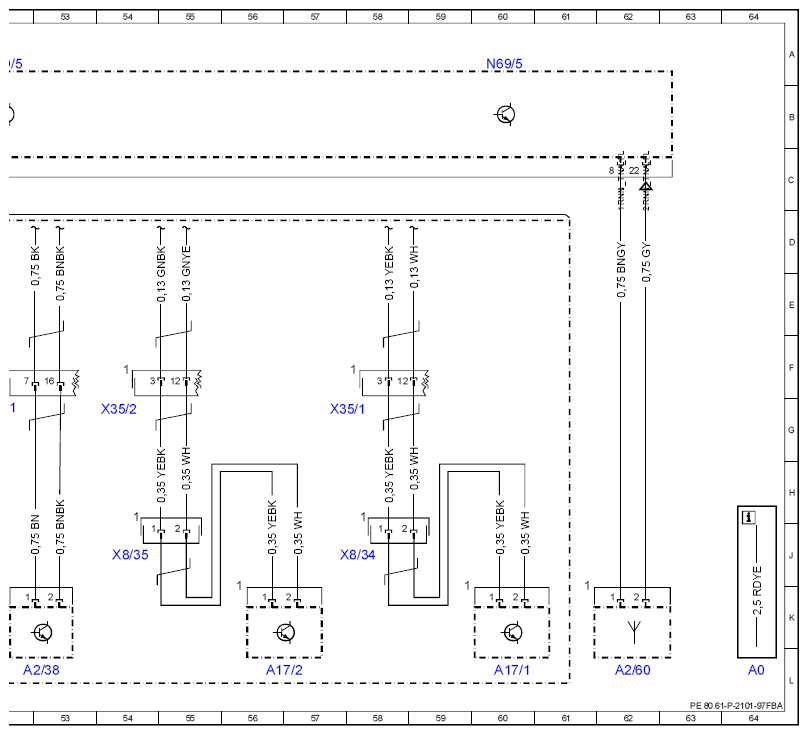

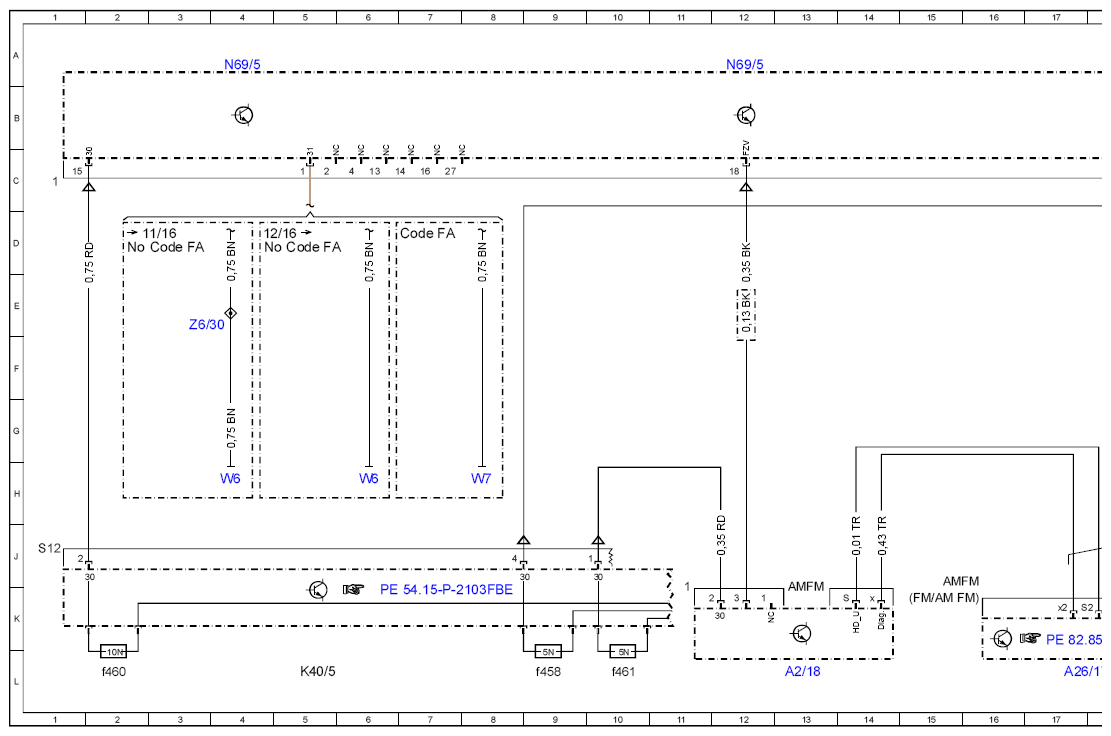

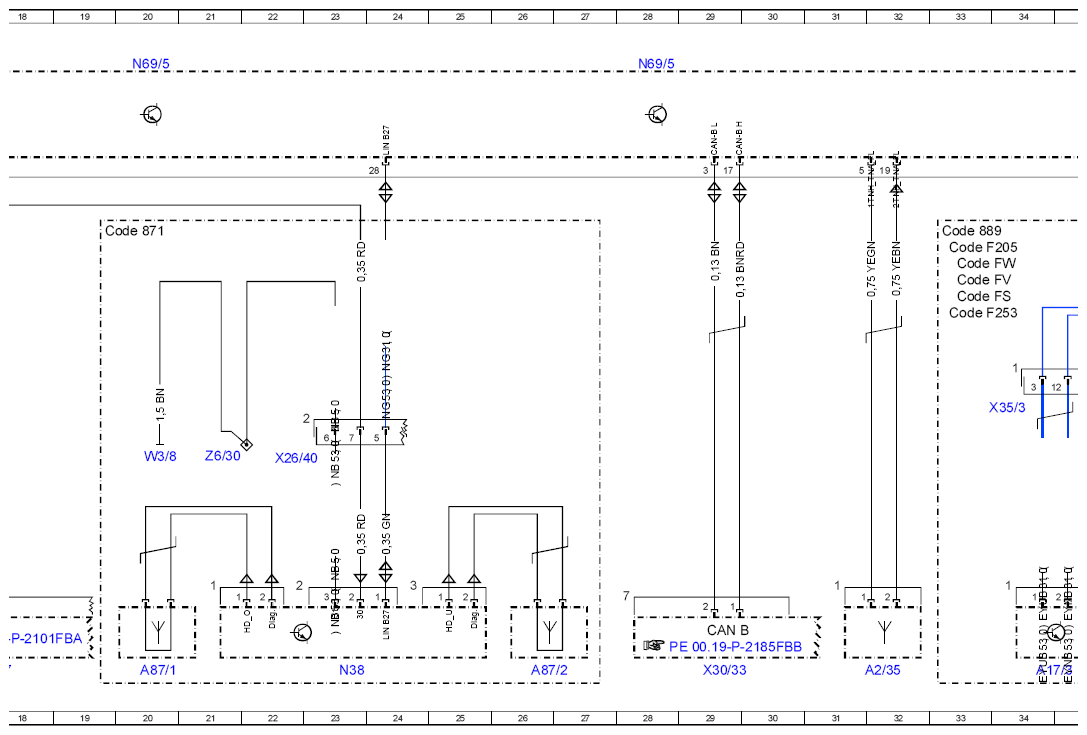

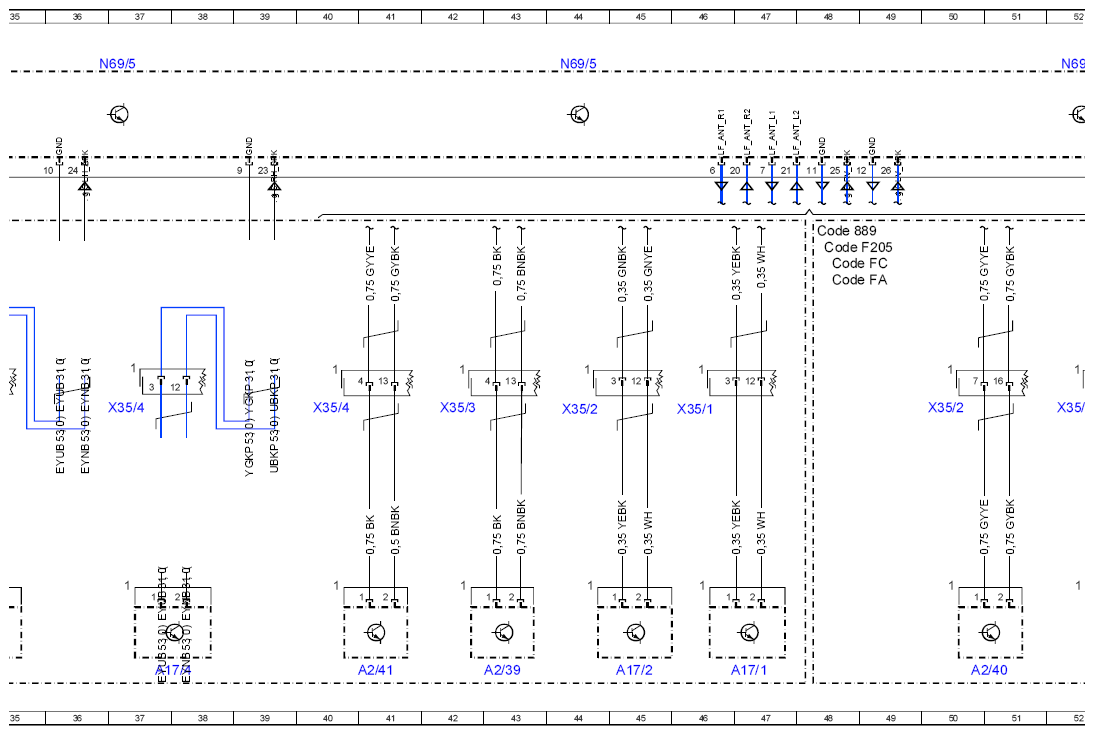

Wiring Diagram For KEYLESS GO Control Unit - PE80.61-P-2101-97FBA
Model 205 up to model year 2019 with code 889 (KEYLESS-GO) with code 893 (KEYLESS-Start) Control unit N69/5 Model 253 (except 253.99) up to model year 2020 with code 889 (KEYLESS-GO) with code 893 (KEYLESS-Start) Control unit N69/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A17/1 | Left front KEYLESS GO door handle | 47L |
| A17/1 | Left front KEYLESS GO door handle | 60L |
| A17/2 | Right front KEYLESS GO door handle | 45L |
| A17/2 | Right front KEYLESS GO door handle | 56L |
| A17/3 | Left rear KEYLESS GO door handle | 34L |
| A17/4 | Right rear KEYLESS GO door handle | 37L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 13L |
| A2/35 | Trunk KEYLESS GO antenna | 32L |
| A2/38 | Left front door KEYLESS-GO antenna | 52L |
| A2/39 | Left rear door KEYLESS GO antenna | 43L |
| A2/40 | Right front door KEYLESS-GO antenna | 50L |
| A2/41 | Right rear door KEYLESS GO antenna | 41L |
| A2/60 | Center console KEYLESS-GO antenna | 62L |
| A26/17 | Head unit | 17L |
| A87/1 | Rear switching module upper sensor | 20L |
| A87/2 | Rear switching module lower sensor | 26L |
| CAN B | Interior CAN | 29K |
| Code 871 | Sensor system for trunk lid opening/closing | 19D |
| Code 889 | KEYLESS-GO | 33D |
| Code 889 | KEYLESS-GO | 48D |
| Code F205 | MODEL SERIES 205 | 33D |
| Code F205 | MODEL SERIES 205 | 48D |
| Code F253 | MODEL SERIES 253 | 33E |
| Code FA | CABRIOLET | 7D |
| Code FA | CABRIOLET | 3D |
| Code FA | CABRIOLET | 5D |
| Code FA | CABRIOLET | 48E |
| Code FC | COUPE | 48D |
| Code FS | STATION WAGON | 33E |
| Code FV | LONG SEDAN | 33E |
| Code FW | SEDAN | 33D |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5f458 | Fuse 458 | 9L |
| K40/5f460 | Fuse 460 | 2L |
| K40/5f461 | Fuse 461 | 10L |
| N38 | Rear switching module | 23L |
| N69/5 | KEYLESS-GO control unit | 12A |
| N69/5 | KEYLESS-GO control unit | 4A |
| N69/5 | KEYLESS-GO control unit | 20A |
| N69/5 | KEYLESS-GO control unit | 28A |
| N69/5 | KEYLESS-GO control unit | 37A |
| N69/5 | KEYLESS-GO control unit | 44A |
| N69/5 | KEYLESS-GO control unit | 52A |
| N69/5 | KEYLESS-GO control unit | 60A |
| W3/8 | Right rear wheel well ground point | 20G |
| W6 | Left wheel arch trunk ground point | 4H |
| W6 | Left wheel arch trunk ground point | 6H |
| W7 | Right wheelhouse trunk ground point | 8H |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 22H |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 29L |
| X35/1 | Driver door electrical connector | 46G |
| X35/1 | Driver door electrical connector | 52G |
| X35/1 | Driver door electrical connector | 57G |
| X35/2 | Front passenger door electrical connector | 44G |
| X35/2 | Front passenger door electrical connector | 50G |
| X35/2 | Front passenger door electrical connector | 54G |
| X35/3 | Left rear door electrical connector | 34G |
| X35/3 | Left rear door electrical connector | 42G |
| X35/4 | Right rear door electrical connector | 37G |
| X35/4 | Right rear door electrical connector | 40G |
| X8/34 | Left front KEYLESS GO door handle electrical connector | 58J |
| X8/35 | Right front KEYLESS GO door handle electrical connector | 54J |
| Z6/30 | Circuit 31 connector sleeve | 21G |
| Z6/30 | Circuit 31 connector sleeve | 3E |
