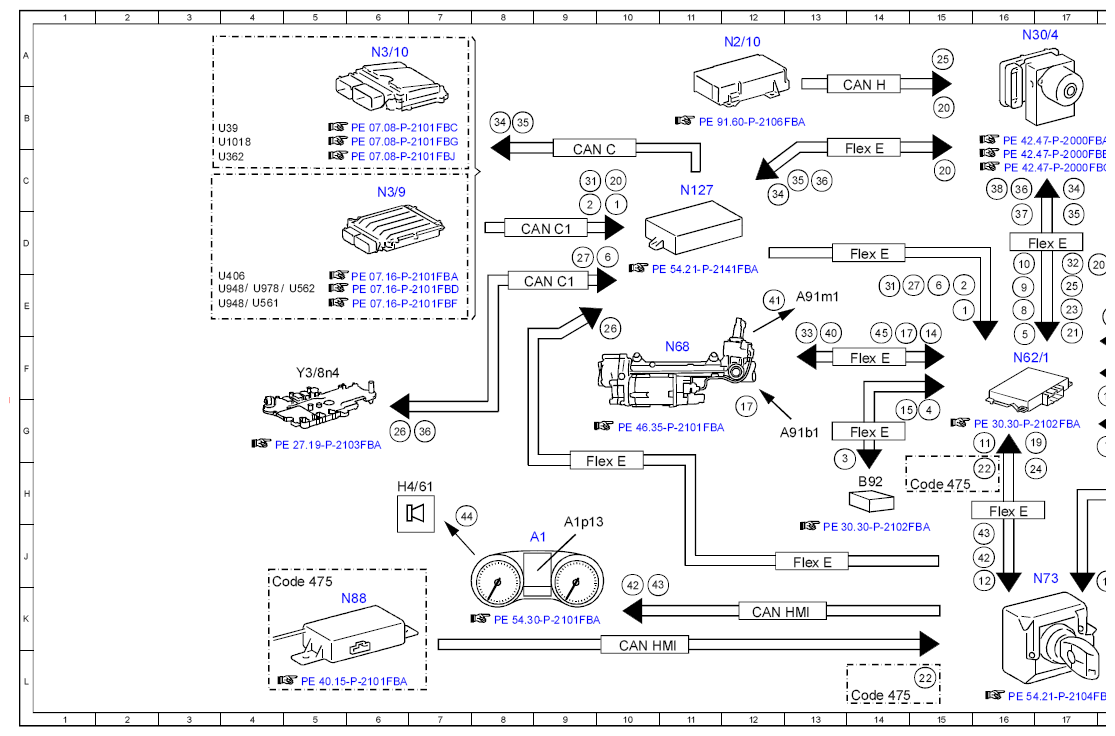

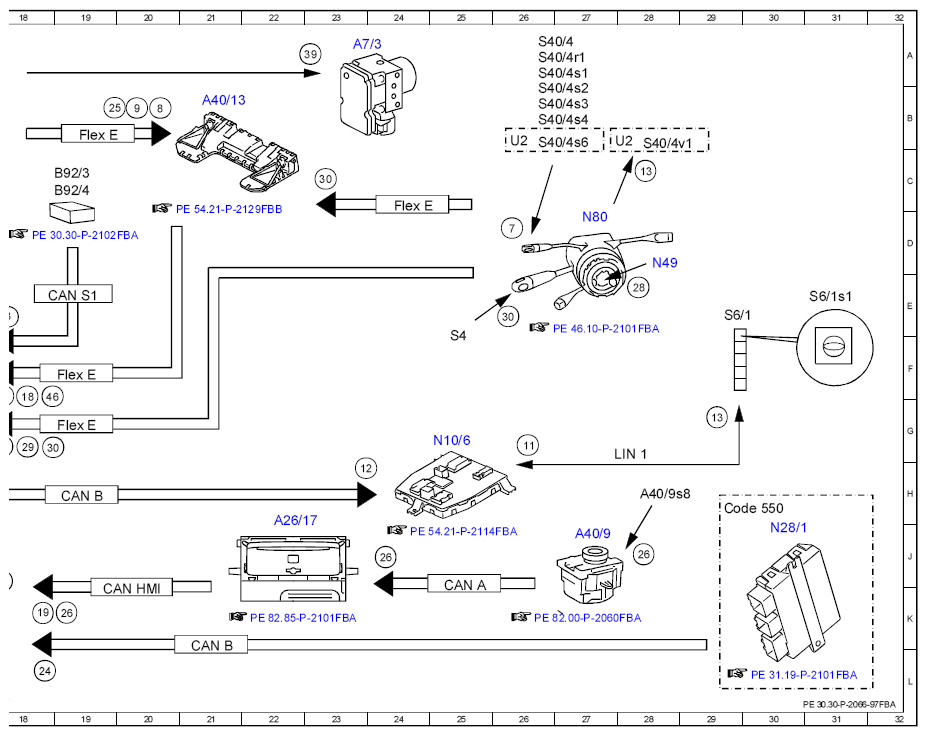

Electrical Function Schematic For Distronic Plus With Steer Assist And Stop & Go Pilot - PE30.30-P-2066-97FBA
Model 205 up to model year 2019 with code 266 (DISTRONIC PLUS with Cross-Traffic Assist (DTR+Q)) Model 253 (except 253.99) up to model year 2020 with code 266 (DISTRONIC PLUS with Cross-Traffic Assist (DTR+Q))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 10C |
| 1 | Engine running, signal | 15E |
| 10 | ESP®, status | 16D |
| 11 | Steer Assist button, status | 16G |
| 11 | Steer Assist button, status | 18J |
| 11 | Steer Assist button, status | 26G |
| 12 | Light-emitting diode, request | 23H |
| 12 | Light-emitting diode, request | 16J |
| 13 | Light-emitting diode actuation | 28C |
| 13 | Light-emitting diode actuation | 29G |
| 14 | Electric power steering, status | 15E |
| 15 | Far range radar sensor, signal | 14G |
| 16 | Object information, data package | 18F |
| 17 | Electric power steering torque sensor, signal | 12G |
| 17 | Electric power steering torque sensor, signal | 14F |
| 18 | Lane data, signal | 18G |
| 19 | GPS, signal | 16G |
| 19 | GPS, signal | 18K |
| 2 | Drivetrain operational, signal | 9C |
| 2 | Drivetrain operational, signal | 15E |
| 20 | Available torque, signal | 10C |
| 20 | Available torque, signal | 15B |
| 20 | Available torque, signal | 15C |
| 20 | Available torque, signal | 17D |
| 21 | Braking torque, signal | 17E |
| 22 | Tire pressure monitor, message | 15L |
| 22 | Tire pressure monitor, message | 16H |
| 23 | Tire pressure loss warning message, request | 17E |
| 24 | Trailer recognition, status | 16H |
| 24 | Trailer recognition, status | 18L |
| 25 | Turn rate, lateral and longitudinal acceleration sensor, signal | 15A |
| 25 | Turn rate, lateral and longitudinal acceleration sensor, signal | 17E |
| 25 | Turn rate, lateral and longitudinal acceleration sensor, signal | 19B |
| 26 | Automatic transmission, transmission mode button, status | 28J |
| 26 | Automatic transmission, transmission mode button, status | 24J |
| 26 | Automatic transmission, transmission mode button, status | 19K |
| 26 | Automatic transmission, transmission mode button, status | 6G |
| 26 | Automatic transmission, transmission mode button, status | 10E |
| 27 | Transmission mode, signal | 9D |
| 27 | Transmission mode, signal | 15E |
| 28 | Steering wheel angle sensor, signal | 28E |
| 29 | Steering wheel angle, signal | 18G |
| 3 | Close range radar sensors, signal | 18E |
| 3 | Close range radar sensors, signal | 14G |
| 30 | Combination switch, status | 18G |
| 30 | Combination switch, status | 26E |
| 30 | Combination switch, status | 23C |
| 31 | Accelerator pedal position, signal | 9C |
| 31 | Accelerator pedal position, signal | 14E |
| 32 | Brake pedal, status | 17D |
| 33 | DISTRONIC PLUS, status | 13E |
| 34 | Engine torque, increase request | 8B |
| 34 | Engine torque, increase request | 12C |
| 34 | Engine torque, increase request | 17C |
| 35 | Engine torque, reduce request | 8B |
| 35 | Engine torque, reduce request | 17D |
| 35 | Engine torque, reduce request | 13C |
| 36 | Engage targeted gear, request | 13C |
| 36 | Engage targeted gear, request | 16C |
| 36 | Engage targeted gear, request | 7G |
| 37 | Braking torque reduction, request | 16C |
| 38 | Braking torque increase, request | 16C |
| 39 | Traction system hydraulic unit, actuation | 23A |
| 4 | Radar sensor system operational, status | 15G |
| 40 | Electric power steering, request | 13F |
| 41 | Electric power steering actuator motor, actuation | 12E |
| 42 | Warning and system messages, request | 10J |
| 42 | Warning and system messages, request | 16J |
| 43 | Warning tone, request | 11K |
| 43 | Warning tone, request | 16J |
| 44 | Speaker, actuation | 7H |
| 45 | Hands-Off-Detection, status | 14E |
| 46 | Stereo multifunction camera, status | 18F |
| 5 | Parking brake, status | 16F |
| 6 | Gear range, status | 10D |
| 6 | Gear range, status | 15E |
| 7 | CRUISE CONTROL lever, signal | 26D |
| 7 | CRUISE CONTROL lever, signal | 18G |
| 8 | Wheel speed, signal | 16E |
| 8 | Wheel speed, signal | 20B |
| 9 | Wheel rotation direction, signal | 16E |
| 9 | Wheel rotation direction, signal | 20B |
| A1 | Instrument cluster | 8J |
| A1p13 | Multifunction display | 9J |
| A26/17 | Head unit | 22J |
| A40/13 | Stereo multifunction camera | 21B |
| A40/9 | Audio/COMAND control panel | 27J |
| A40/9s8 | Transmission mode button | 28H |
| A7/3 | Traction system hydraulic unit | 23A |
| A91b1 | Electric power steering torque sensor | 12G |
| A91m1 | Electric power steering actuator motor | 13E |
| B92 | Front long-range radar sensor | 14H |
| B92/3 | Left front bumper radar sensor | 18C |
| B92/4 | Right front bumper radar sensor | 18C |
| CAN A | Telematics CAN | 25K |
| CAN B | Interior CAN | 19H |
| CAN B | Interior CAN | 21L |
| CAN C | Engine CAN | 9C |
| CAN C1 | Drive train CAN | 9E |
| CAN C1 | Drive train CAN | 9D |
| CAN H | Vehicle dynamics CAN | 14B |
| CAN HMI | User interface CAN | 12K |
| CAN HMI | User interface CAN | 10L |
| CAN HMI | User interface CAN | 20K |
| CAN S1 | Radar CAN 1 | 19E |
| Code 475 | Tire pressure monitor | 4J |
| Code 475 | Tire pressure monitor | 15H |
| Code 475 | Tire pressure monitor | 14L |
| Code 550 | Trailer hitch | 29H |
| Flex E | Chassis FlexRay | 16H |
| Flex E | Chassis FlexRay | 14F |
| Flex E | Chassis FlexRay | 17D |
| Flex E | Chassis FlexRay | 19G |
| Flex E | Chassis FlexRay | 19B |
| Flex E | Chassis FlexRay | 19F |
| Flex E | Chassis FlexRay | 14D |
| Flex E | Chassis FlexRay | 14G |
| Flex E | Chassis FlexRay | 14C |
| Flex E | Chassis FlexRay | 24C |
| Flex E | Chassis FlexRay | 13J |
| Flex E | Chassis FlexRay | 9H |
| H4/61 | Instrument cluster speaker | 6H |
| LIN 1 | Instrument panel LIN | 28G |
| N10/6 | Front SAM control unit | 25G |
| N127 | Drivetrain control unit | 11C |
| N2/10 | Supplemental restraint system control unit | 12A |
| N28/1 | Trailer recognition control unit | 30J |
| N3/10 | ME-SFI [ME] control unit | 6A |
| N3/9 | CDI control unit | 6C |
| N30/4 | Electronic Stability Program control unit | 16A |
| N49 | Steering wheel angle sensor | 28D |
| N62/1 | Radar sensors control unit | 16F |
| N68 | Electrical power steering control unit | 11F |
| N73 | Electronic ignition switch control unit | 16J |
| N80 | Steering column module control unit | 27D |
| N88 | Tire pressure monitor control unit | 5K |
| S4 | Combination switch | 25F |
| S40/4 | Cruise control lever | 26A |
| S40/4r1 | DISTRONIC control | 26A |
| S40/4s1 | Resume from memory switch | 26A |
| S40/4s2 | Decelerate and set switch | 26B |
| S40/4s3 | Accelerate and set switch | 26B |
| S40/4s4 | OFF switch | 26B |
| S40/4s6 | SPEEDTRONIC switch | 26B |
| S40/4v1 | SPEEDTRONIC light emitting diode | 28B |
| S6/1 | Driver-side instrument panel button group | 29E |
| S6/1s1 | Steer Assist button | 31E |
| U1018 | Valid for gasoline engine 276 | 3B |
| U2 | Not valid for USA | 27B |
| U2 | Not valid for USA | 26B |
| U362 | Valid for gasoline engine 274 | 3C |
| U39 | Valid for gasoline engine 177 | 3B |
| U406 | Valid for diesel engine 626 | 3E |
| U561 | Valid for Delphi system | 4E |
| U562 | Valid for Bosch system | 5E |
| U948 | Valid for diesel engine 651 | 3E |
| U948 | Valid for diesel engine 651 | 3E |
| U978 | Valid for hybrid drive | 4E |
| Y3/8n4 | Fully integrated transmission control, control unit | 5F |
