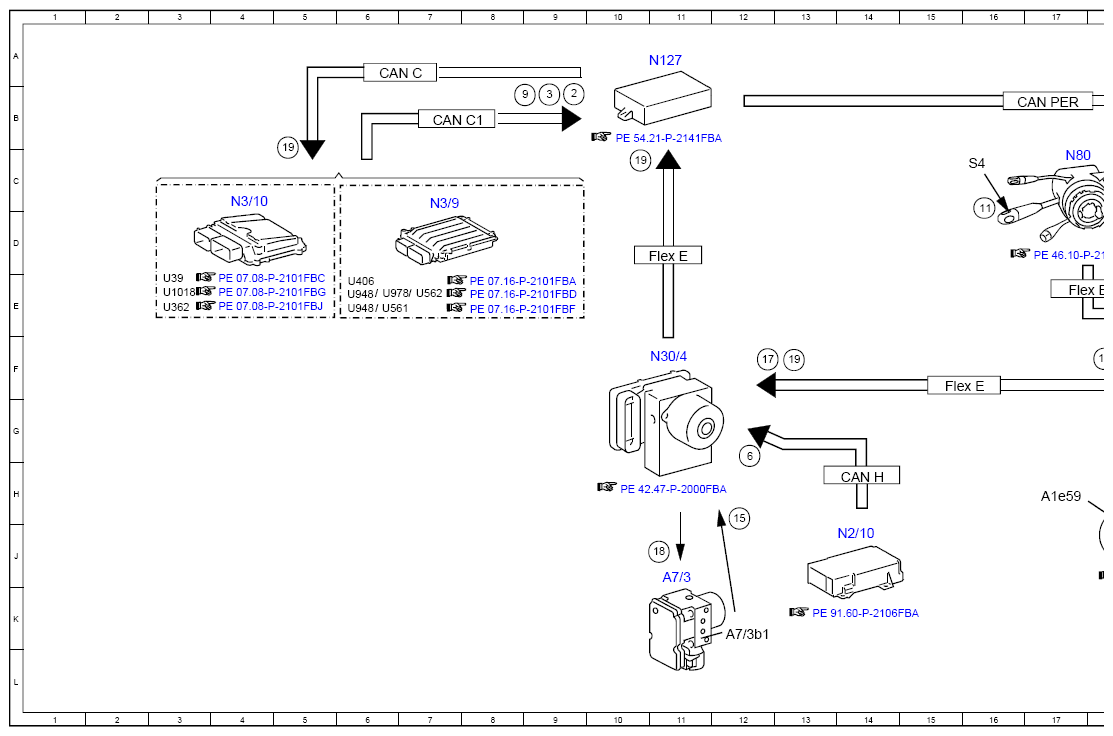

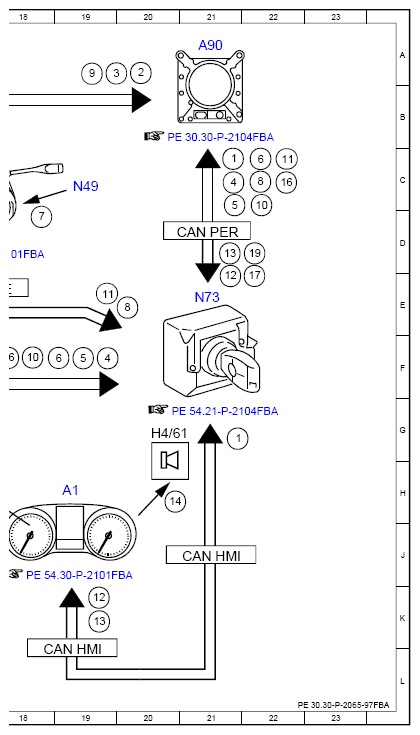

Electrical Function Schematic For Collision Prevention Assist Plus - PE30.30-P-2065-97FBA
Model 205 up to model year 2019 with code 258 (COLLISION PREVENTION ASSIST) Model 253 (except 253.99) up to model year 2020 with code 258 (COLLISION PREVENTION ASSIST)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | COLLISION PREVENTION ASSIST, status | 21C |
| 1 | COLLISION PREVENTION ASSIST, status | 22G |
| 10 | Brake pedal, status | 22C |
| 10 | Brake pedal, status | 18F |
| 11 | Combination switch, status | 22C |
| 11 | Combination switch, status | 19E |
| 11 | Combination switch, status | 16D |
| 12 | Warning tone, request | 19K |
| 12 | Warning tone, request | 21D |
| 13 | Warning lamp, request | 19K |
| 13 | Warning lamp, request | 21D |
| 14 | Speaker, actuation | 20H |
| 15 | Front axle brake pressure sensor, signal | 12H |
| 16 | Braking torque, signal | 18F |
| 16 | Braking torque, signal | 22C |
| 17 | Service brake braking torque, request | 12F |
| 17 | Service brake braking torque, request | 22E |
| 18 | Traction system hydraulic unit, actuation | 11J |
| 19 | Engine torque, reduce request | 5C |
| 19 | Engine torque, reduce request | 22D |
| 19 | Engine torque, reduce request | 13F |
| 19 | Engine torque, reduce request | 10C |
| 2 | Engine running, signal | 20A |
| 2 | Engine running, signal | 9B |
| 3 | Drivetrain operational, signal | 9B |
| 3 | Drivetrain operational, signal | 19A |
| 4 | Wheel speed, signal | 19F |
| 4 | Wheel speed, signal | 21C |
| 5 | Wheel rotation direction, signal | 19F |
| 5 | Wheel rotation direction, signal | 21C |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 19F |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 22C |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 12G |
| 7 | Steering wheel angle sensor, signal | 18C |
| 8 | Steering wheel angle, signal | 22C |
| 8 | Steering wheel angle, signal | 20E |
| 9 | Accelerator pedal position, signal | 8B |
| 9 | Accelerator pedal position, signal | 19A |
| A1 | Instrument cluster | 19H |
| A1e59 | DISTRONIC warning lamp | 17H |
| A7/3 | Traction system hydraulic unit | 11J |
| A7/3b1 | Front axle brake pressure sensor | 12K |
| A90 | COLLISION PREVENTION ASSIST controller unit | 21A |
| CAN C | Engine CAN | 6A |
| CAN C1 | Drive train CAN | 7B |
| CAN H | Vehicle dynamics CAN | 14H |
| CAN HMI | User interface CAN | 21J |
| CAN HMI | User interface CAN | 19L |
| CAN PER | Peripherals CAN | 17B |
| CAN PER | Peripherals CAN | 21D |
| Flex E | Chassis FlexRay | 11D |
| Flex E | Chassis FlexRay | 15F |
| Flex E | Chassis FlexRay | 17E |
| H4/61 | Instrument cluster speaker | 20G |
| N127 | Drivetrain control unit | 11A |
| N2/10 | Supplemental restraint system control unit | 14J |
| N3/10 | ME-SFI [ME] control unit | 4C |
| N3/9 | CDI control unit | 7C |
| N30/4 | Electronic Stability Program control unit | 11F |
| N49 | Steering wheel angle sensor | 19C |
| N73 | Electronic ignition switch control unit | 21E |
| N80 | Steering column module control unit | 17C |
| S4 | Combination switch | 16C |
| U1018 | Valid for gasoline engine 276 | 3E |
| U362 | Valid for gasoline engine 274 | 3E |
| U39 | Valid for gasoline engine 177 | 3E |
| U406 | Valid for diesel engine 626 | 6E |
| U561 | Valid for Delphi system | 6E |
| U562 | Valid for Bosch system | 7E |
| U948 | Valid for diesel engine 651 | 6E |
| U948 | Valid for diesel engine 651 | 6E |
| U978 | Valid for hybrid drive | 6E |
