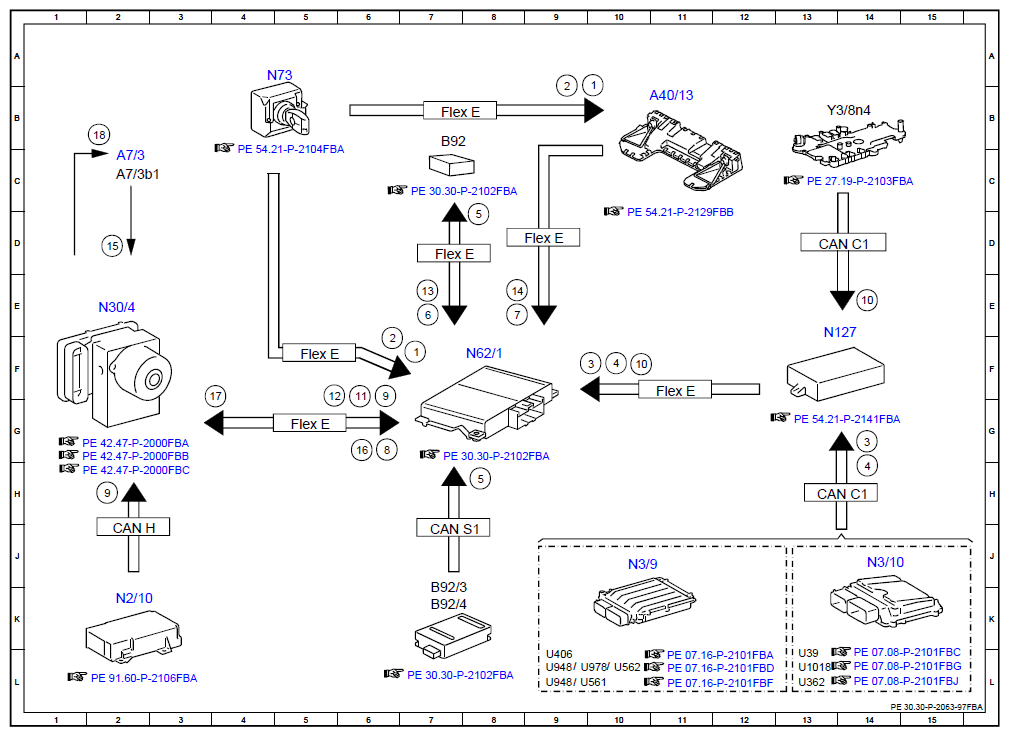

Electrical Function Schematic For BAS PLUS - PE30.30-P-2063-97FBA
Model 205 up to model year 2019 with code 268 (Brake Assist System Plus) Model 205 up to model year 2019 with code 269 (Brake Assist PLUS with Cross-Traffic Assist (BAS+Q) Model 253 (except 253.99) up to model year 2020 with code 268 (Brake Assist System Plus) Model 253 (except 253.99) up to model year 2020 with code 269 (Brake Assist PLUS with Cross-Traffic Assist (BAS+Q)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Brake Assist System PLUS function, signal | 10B |
| 1 | Brake Assist System PLUS function, signal | 7F |
| 10 | Gear range, status | 10F |
| 10 | Gear range, status | 14E |
| 11 | Wheel speed, signal | 6G |
| 12 | Wheel rotation direction, signal | 5G |
| 13 | Far range radar sensor, signal | 7E |
| 14 | Object information, data package | 8E |
| 15 | Front axle brake pressure sensor, signal | 2D |
| 16 | Braking torque, signal | 6G |
| 17 | Service brake braking torque, request | 4G |
| 18 | Traction system hydraulic unit, actuation | 2B |
| 2 | Brake Assist System PLUS cross-traffic function, signal | 9B |
| 2 | Brake Assist System PLUS cross-traffic function, signal | 6E |
| 3 | Engine running, signal | 10F |
| 3 | Engine running, signal | 14G |
| 4 | Drivetrain operational, signal | 10F |
| 4 | Drivetrain operational, signal | 14H |
| 5 | Close range radar sensors, signal | 8H |
| 5 | Close range radar sensors, signal | 8D |
| 6 | Radar sensor system operational, status | 7E |
| 7 | Stereo multifunction camera, status | 9E |
| 8 | ESP®, status | 6G |
| 9 | Turn rate, lateral and longitudinal acceleration sensor, signal | 2H |
| 9 | Turn rate, lateral and longitudinal acceleration sensor, signal | 6G |
| A40/13 | Stereo multifunction camera | 10B |
| A7/3 | Traction system hydraulic unit | 2C |
| A7/3b1 | Front axle brake pressure sensor | 2C |
| B92 | Front long-range radar sensor | 7B |
| B92/3 | Left front bumper radar sensor | 7K |
| B92/4 | Right front bumper radar sensor | 7K |
| CAN C1 | Drive train CAN | 13H |
| CAN C1 | Drive train CAN | 13D |
| CAN H | Vehicle dynamics CAN | 2J |
| CAN S1 | Radar CAN 1 | 7J |
| Flex E | Chassis FlexRay | 11F |
| Flex E | Chassis FlexRay | 9D |
| Flex E | Chassis FlexRay | 5G |
| Flex E | Chassis FlexRay | 7D |
| Flex E | Chassis FlexRay | 5F |
| Flex E | Chassis FlexRay | 7B |
| N127 | Drivetrain control unit | 13F |
| N2/10 | Supplemental restraint system control unit | 2K |
| N3/10 | ME-SFI [ME] control unit | 14J |
| N3/9 | CDI control unit | 10J |
| N30/4 | Electronic Stability Program control unit | 2E |
| N62/1 | Radar sensors control unit | 8F |
| N73 | Electronic ignition switch control unit | 5A |
| U1018 | Valid for gasoline engine 276 | 13L |
| U362 | Valid for gasoline engine 274 | 13L |
| U39 | Valid for gasoline engine 177 | 13L |
| U406 | Valid for diesel engine 626 | 9L |
| U561 | Valid for Delphi system | 9L |
| U562 | Valid for Bosch system | 10L |
| U948 | Valid for diesel engine 651 | 9L |
| U948 | Valid for diesel engine 651 | 9L |
| U978 | Valid for hybrid drive | 9L |
| Y3/8n4 | Fully integrated transmission control, control unit | 14B |
