Wiring Diagram For Reversible Emergency Tensioning Retractor - PE91.40-P-2200-97FBA
Model 205 to model J. 2019 with code 299 (PRE-SAFE®) control unit A76, A76 / 1 type 253 (except 253.99) up to model J. 2020 with code
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |

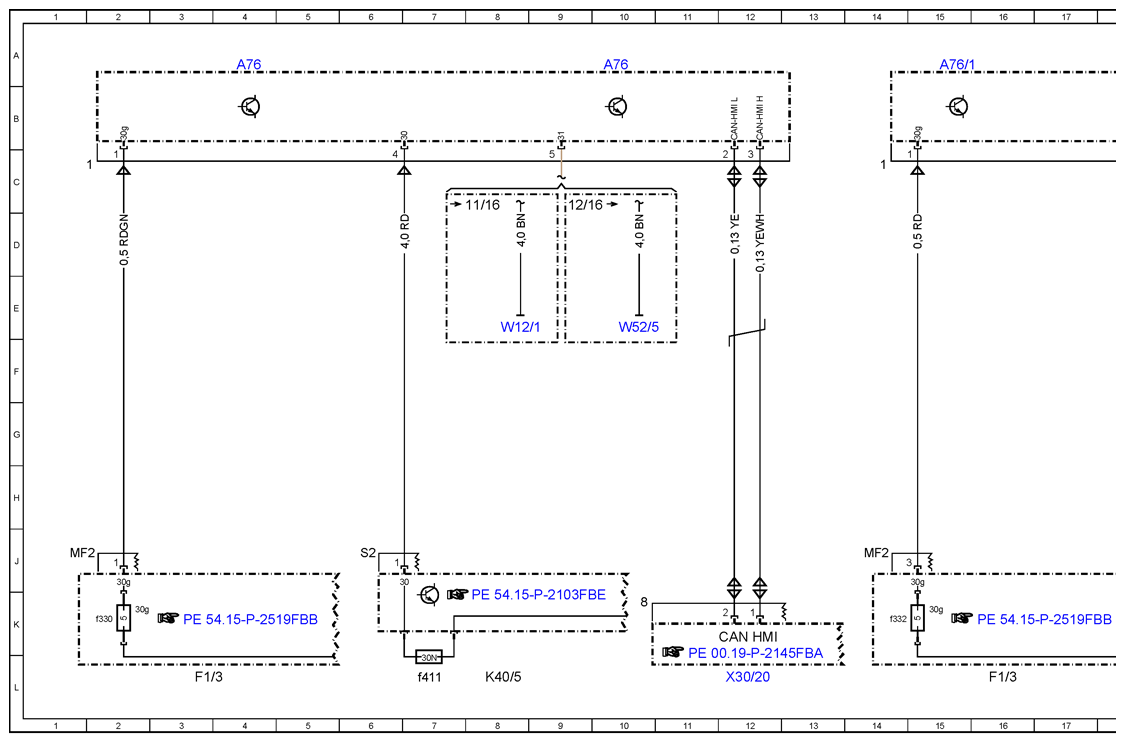

| A76 | Left front reversible emergency tensioning retractor | 4A |
| A76 | Left front reversible emergency tensioning retractor | 10A |

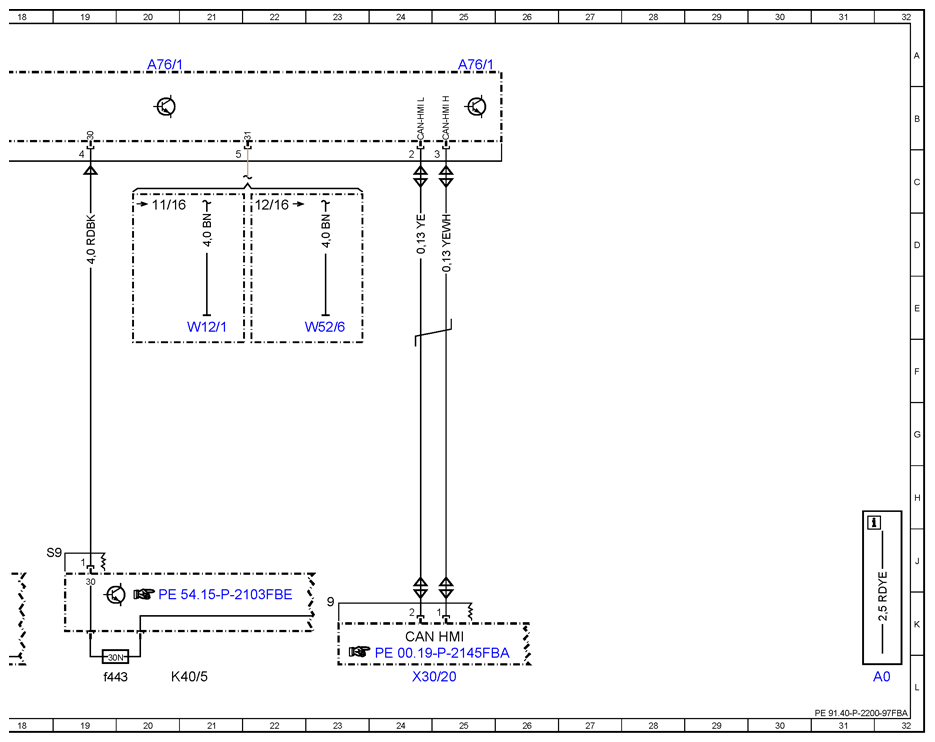

| A76/1 | Right front reversible emergency tensioning retractor | 15A |
| A76/1 | Right front reversible emergency tensioning retractor | 20A |
| A76/1 | Right front reversible emergency tensioning retractor | 25A |
| CAN HMI | User interface CAN | 12K |
| CAN HMI | User interface CAN | 24K |
| F1/3 | Right A-pillar fuse box | 3L |
| F1/3 | Right A-pillar fuse box | 16L |
| F1/3f330 | Fuse 330 | 2K |
| F1/3f332 | Fuse 332 | 14K |
| K40/5 | Rear fuse and relay module | 8L |
| K40/5 | Rear fuse and relay module | 21L |
| K40/5f411 | Fuse 411 | 7L |
| K40/5f443 | Fuse 443 | 19L |
| W12/1 | Right center console ground point | 8E |
| W12/1 | Right center console ground point | 21E |
| W52/5 | Left center longitudinal member ground point | 10E |
| W52/6 | Right center longitudinal member ground point | 23E |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 12L |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 24L |
