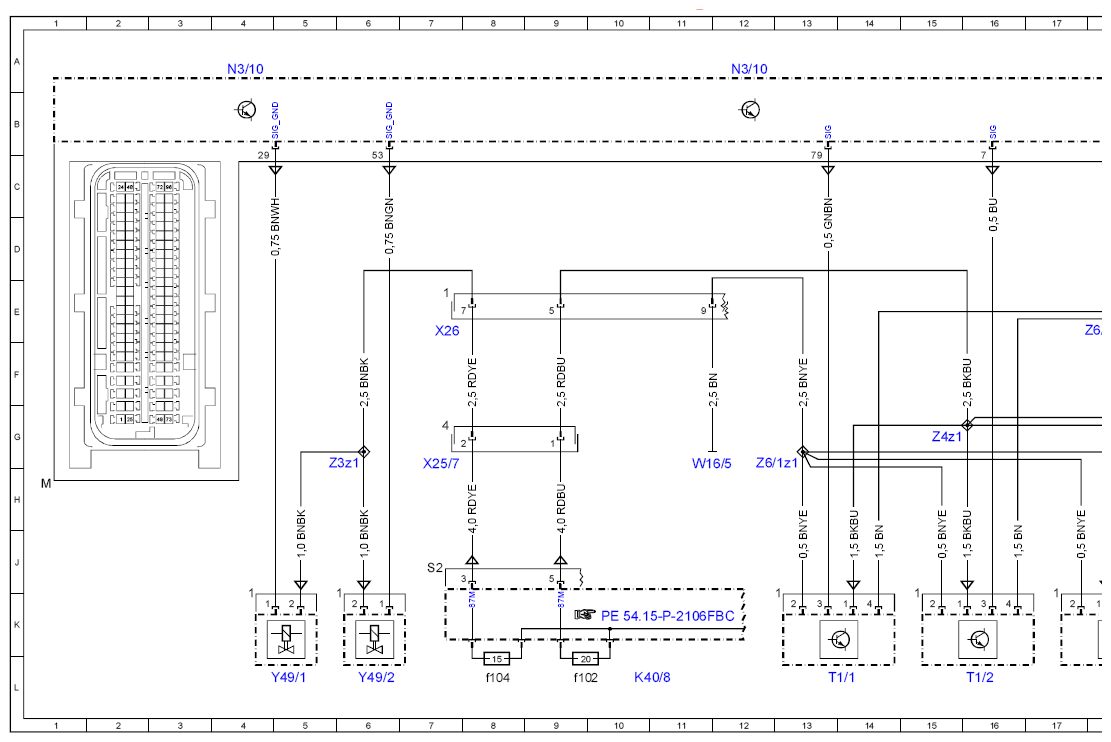

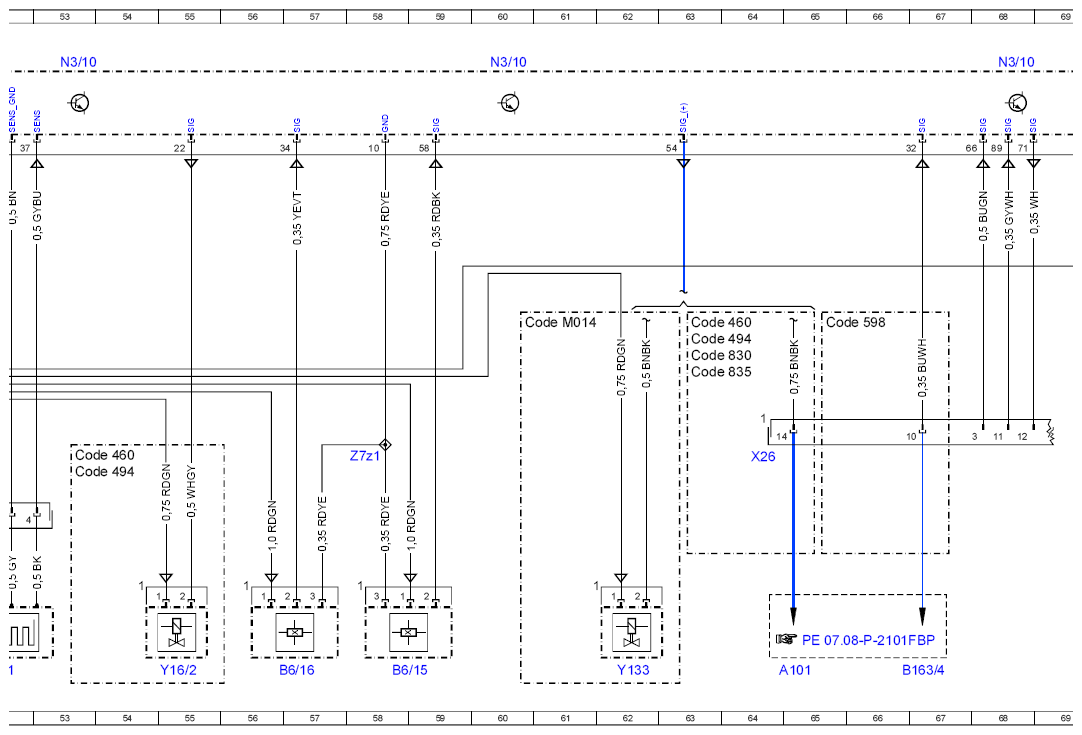

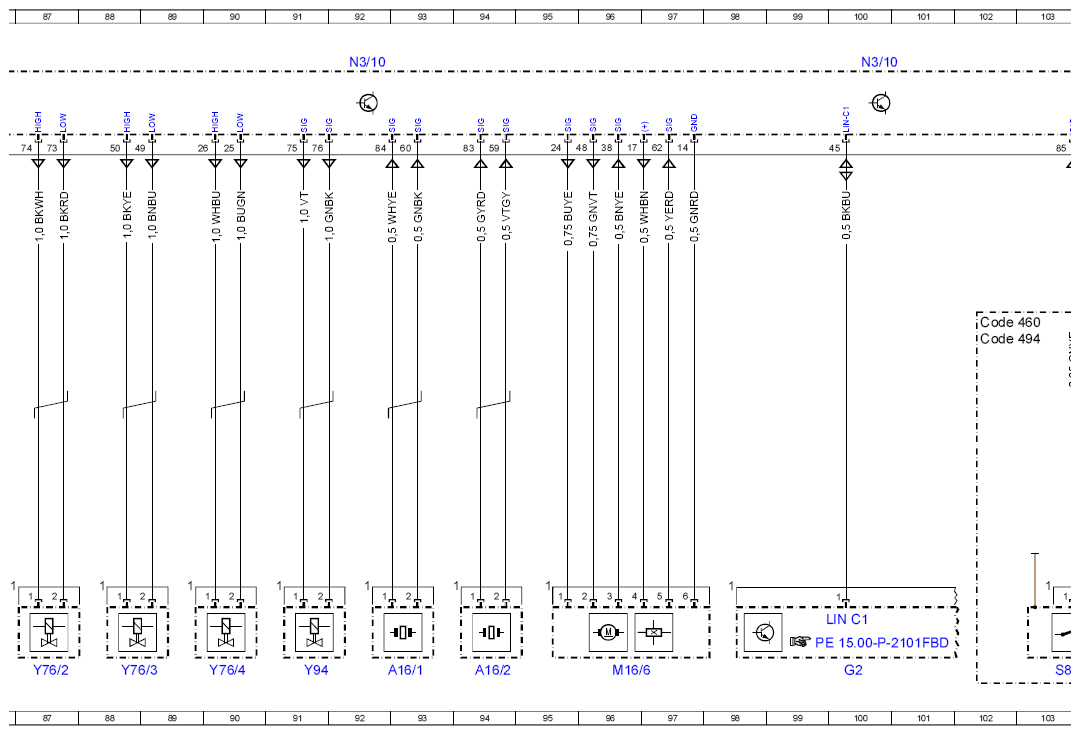

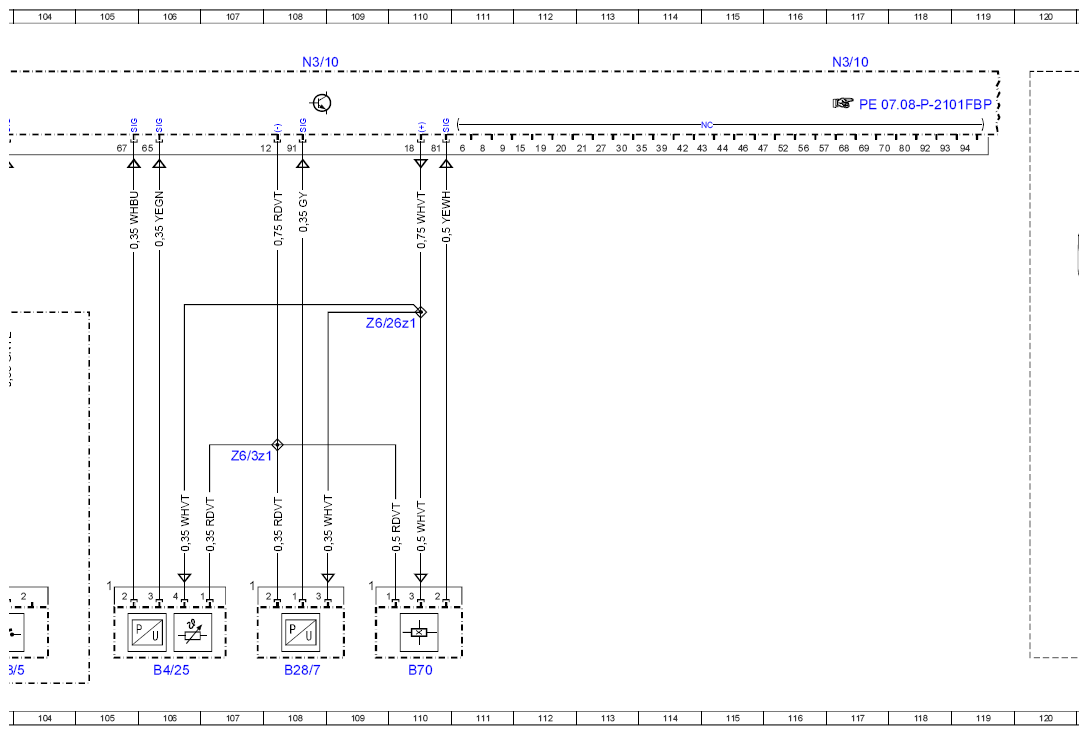

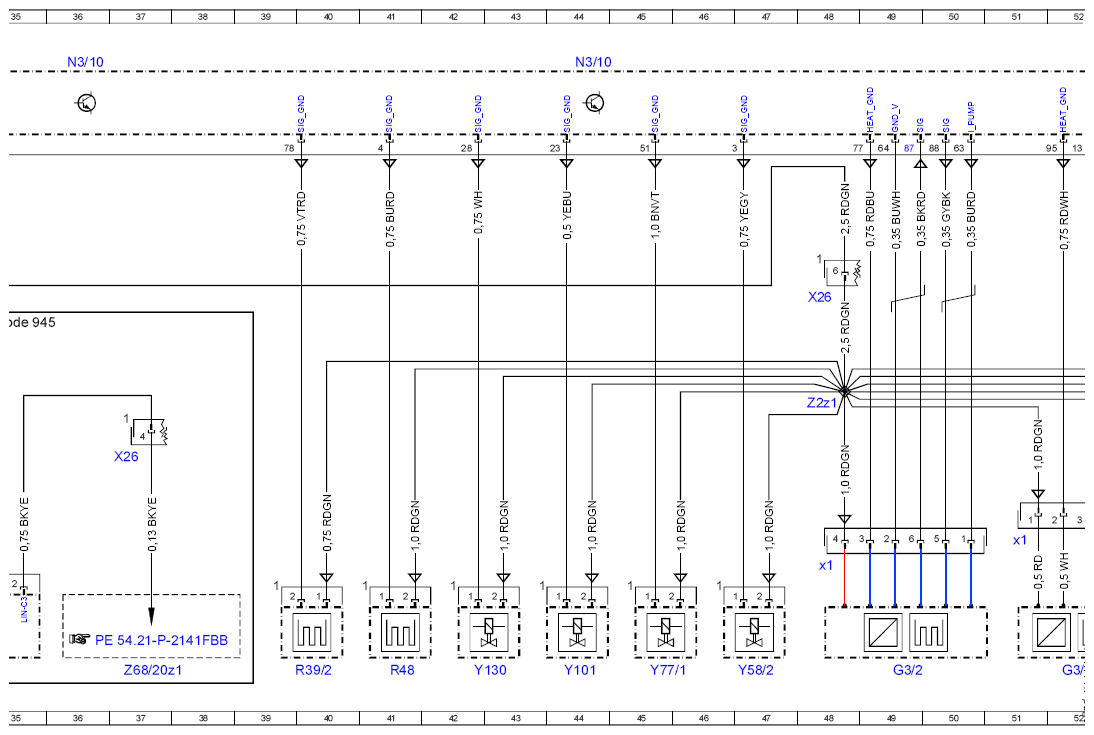

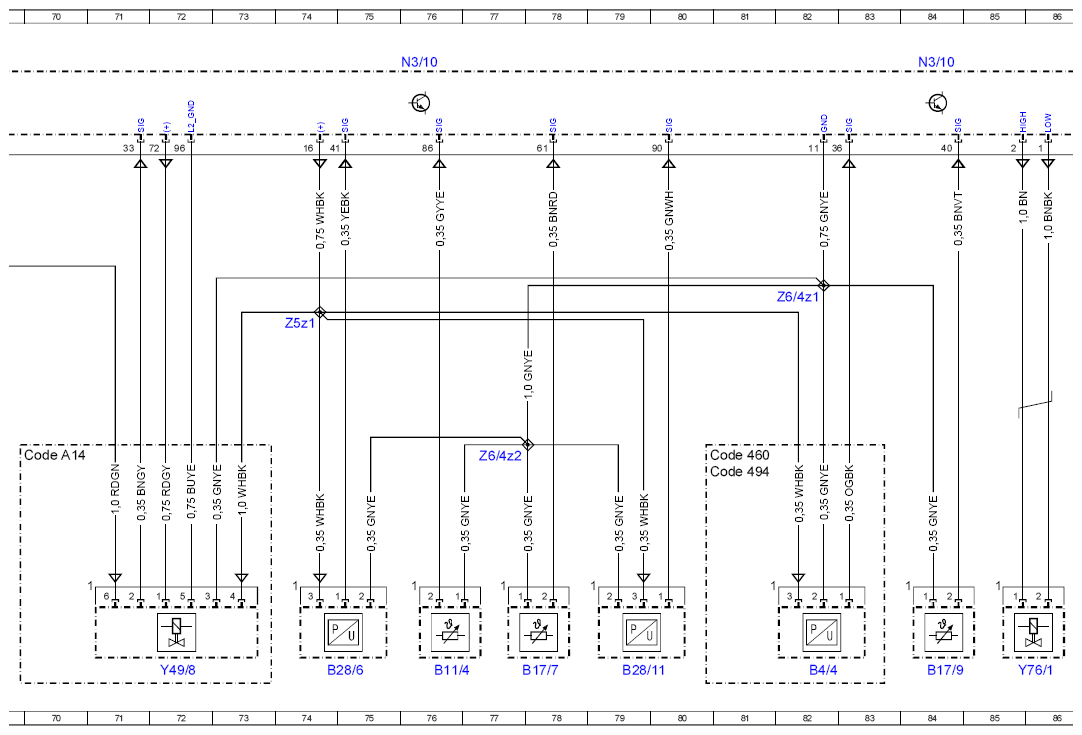

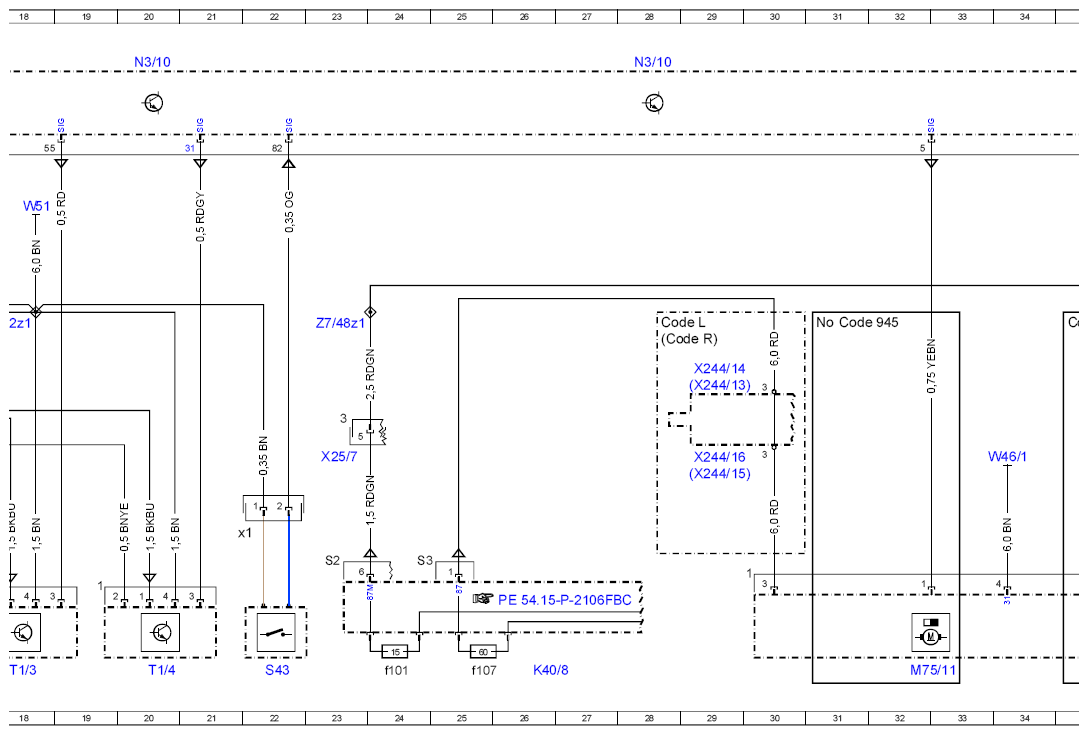

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97FBQ
Engine 274.9 in model 205 as of model year 2019 Engine plug
| Code: | Designation: | Position: |
|---|---|---|

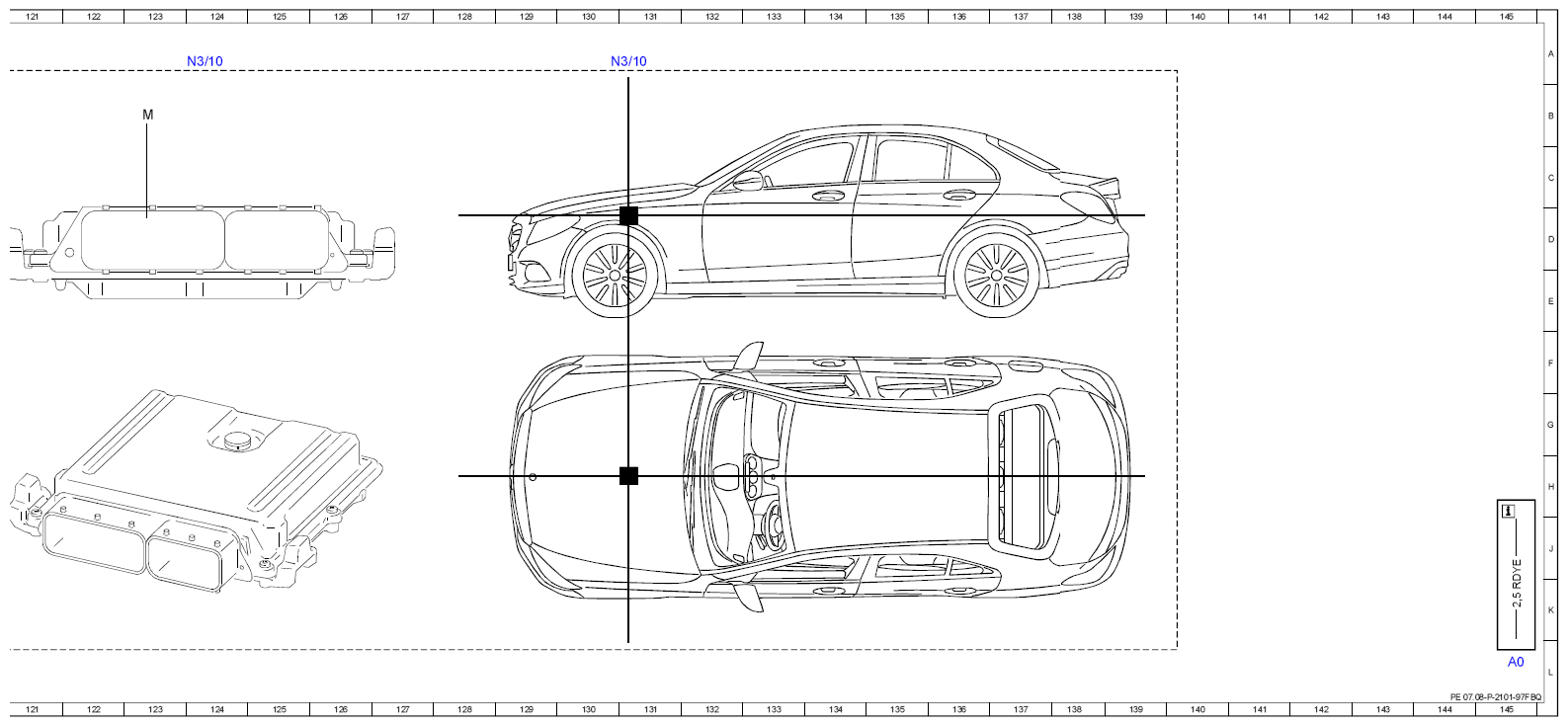

| A0 | Use of wiring diagrams | 145L |
| A101 | Fuel tank diagnostic module | 65L |
| A16/1 | Knock sensor 1 | 93L |
| A16/2 | Knock sensor 2 | 94L |
| B11/4 | Coolant temperature sensor | 76L |
| B163/4 | Temperature sensor upstream of gasoline particulate filter | 67L |
| B17/7 | Charge air temperature sensor upstream of throttle valve | 78L |
| B17/9 | Charge air temperature sensor downstream of throttle valve | 84L |
| B28/11 | Pressure sensor downstream of air filter | 79L |
| B28/6 | Pressure sensor upstream of throttle valve | 74L |
| B28/7 | Pressure sensor downstream of throttle valve | 108L |
| B4/25 | Fuel pressure and temperature sensor | 106L |
| B4/4 | Purging pressure sensor | 82L |
| B6/15 | Intake camshaft Hall sensor | 58L |
| B6/16 | Exhaust camshaft Hall sensor | 57L |
| B70 | Crankshaft Hall sensor | 110L |
| Code 460 | Canada version | 53G |
| Code 460 | Canada version | 63E |
| Code 460 | Canada version | 80G |
| Code 460 | Canada version | 102E |
| Code 494 | USA version | 53H |
| Code 494 | USA version | 63F |
| Code 494 | USA version | 80H |
| Code 494 | USA version | 102F |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 65E |
| Code 830 | Additional parts for China vehicles | 63F |
| Code 835 | Additional parts for South Korea vehicles | 63F |
| Code 945 | China Stage 6 exhaust treatment | 31E |
| Code 945 | China Stage 6 exhaust treatment | 35E |
| Code A14 | Camtronic | 69G |
| Code L | LEFT-HAND DRIVE | 28E |
| Code M014 | Uprated engine | 60E |
| Code R | RIGHT-HAND DRIVE | 28F |
| G2 | Alternator | 100L |
| G3/1 | Oxygen sensor downstream of catalytic converter | 52L |
| G3/1x1 | Electrical connector for oxygen sensor downstream of catalytic converter | 51J |
| G3/2 | Oxygen sensor upstream of catalytic converter | 49L |
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | 48J |
| K40/8 | Engine fuse and relay module | 10L |
| K40/8 | Engine fuse and relay module | 26L |
| K40/8f101 | Fuse 101 | 24L |
| K40/8f102 | Fuse 102 | 9L |
| K40/8f104 | Fuse 104 | 8L |
| K40/8f107 | Fuse 107 | 25L |
| LIN C1 | Drive train LIN | 100K |
| M16/6 | Throttle valve actuator | 96L |
| M75/11 | Electric coolant pump | 32L |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 53A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 76A |
| N3/10 | ME-SFI [ME] control unit | 84A |
| N3/10 | ME-SFI [ME] control unit | 92A |
| N3/10 | ME-SFI [ME] control unit | 108A |
| N3/10 | ME-SFI [ME] control unit | 100A |
| N3/10 | ME-SFI [ME] control unit | 117A |
| N3/10 | ME-SFI [ME] control unit | 124A |
| N3/10 | ME-SFI [ME] control unit | 131A |
| R39/2 | Full-load operation vent line heater element | 40L |
| R48 | Coolant thermostat heating element | 41L |
| S43 | Oil level check switch | 22L |
| S43x1 | Oil level check switch electrical connector | 22J |
| S88/5 | Vent line contact switch | 103L |
| T1/1 | Cylinder 1 ignition coil | 13L |
| T1/2 | Cylinder 2 ignition coil | 16L |
| T1/3 | Cylinder 3 ignition coil | 18L |
| T1/4 | Cylinder 4 ignition coil | 20L |
| W16/5 | Left major assembly compartment electronics ground point | 11H |
| W46/1 | Electric water pump ground point | 34H |
| W51 | Engine ground point | 18D |
| X244/13 | Left vehicle-end busbar stud 3 | 29F |
| X244/14 | Right vehicle-end busbar stud 3 | 29F |
| X244/15 | Left engine-end busbar stud 3 | 29H |
| X244/16 | Right engine-end busbar stud 3 | 29H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 7H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 23H |
| X26 | Interior and engine wiring harness electrical connector | 37H |
| X26 | Interior and engine wiring harness electrical connector | 64H |
| X26 | Interior and engine wiring harness electrical connector | 7E |
| X26 | Interior and engine wiring harness electrical connector | 48E |
| Y101 | Divert air switchover valve | 44L |
| Y130 | Engine oil pump valve | 42L |
| Y133 | Coolant pump switchover valve | 62L |
| Y16/2 | Heating system shutoff valve | 55L |
| Y49/1 | Intake camshaft solenoid | 5L |
| Y49/2 | Exhaust camshaft solenoid | 6L |
| Y49/8 | Intake camshaft valve lift switching actuator | 72L |
| Y58/2 | Partial load operation crankcase ventilation valve | 47L |
| Y76/1 | Cylinder 1 fuel injector | 86L |
| Y76/2 | Cylinder 2 fuel injector | 87L |
| Y76/3 | Cylinder 3 fuel injector | 88L |
| Y76/4 | Cylinder 4 fuel injector | 90L |
| Y77/1 | Boost pressure control pressure transducer | 45L |
| Y94 | Quantity control valve | 91L |
| Z2z1 | Circuit 87M connector sleeve | 48G |
| Z3z1 | Circuit 87M connector sleeve | 6G |
| Z4z1 | Circuit 87M connector sleeve | 15G |
| Z5z1 | Connector sleeve in wiring harness | 74E |
| Z6/1z1 | Ground line connector sleeve | 13G |
| Z6/26z1 | Sensor voltage supply connector sleeve | 110E |
| Z6/2z1 | Ground line connector sleeve | 18E |
| Z6/3z1 | Ground line connector sleeve | 107G |
| Z6/4z1 | Ground line connector sleeve | 82E |
| Z6/4z2 | Ground line connector sleeve | 77G |
| Z68/20z1 | Vehicle interior LIN bus connector sleeve | 37L |
| Z7/48z1 | Circuit 87/2 connector sleeve | 23E |
| Z7z1 | Ground line connector sleeve | 58G |
