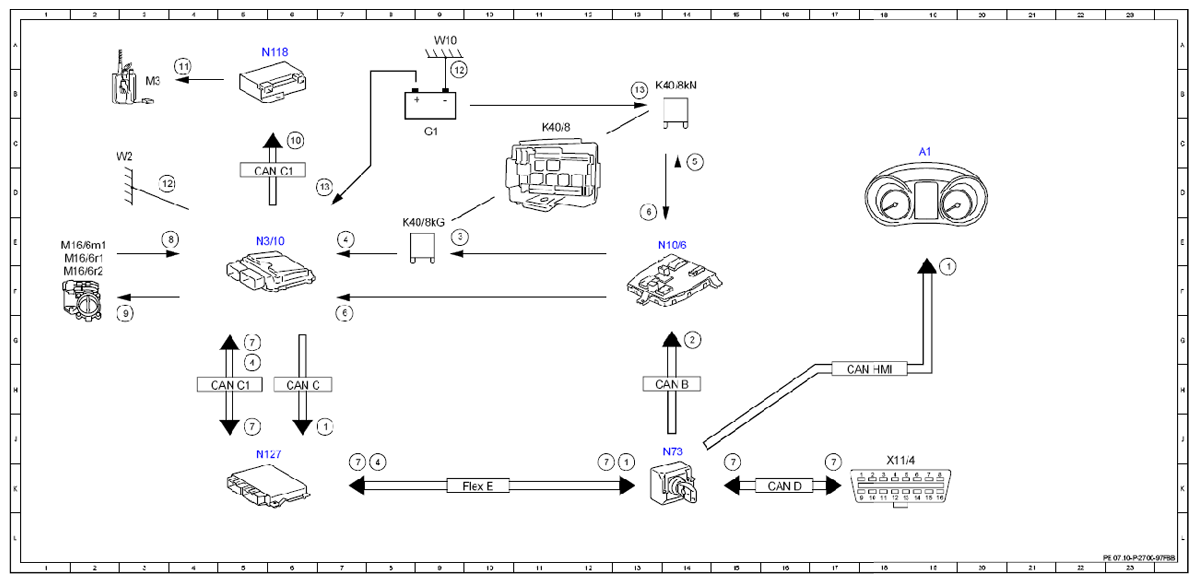

Electrical Function Schematic, Ignition On - PE07.10-P-2700-97FBB
Engine 276.8 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Instrument cluster, request | 7J |
| 1 | Instrument cluster, request | 19F |
| 1 | Instrument cluster, request | 13K |
| 10 | Fuel pump, request ON | 6C |
| 11 | Fuel pump, actuation | 4B |
| 12 | Circuit 31, status | 9B |
| 12 | Circuit 31, status | 3D |
| 13 | Circuit 30, status | 7D |
| 13 | Circuit 30, status | 13B |
| 2 | Circuit 15, request ON | 14G |
| 3 | Circuit 15 relay, actuation | 9E |
| 4 | Circuit 15, status ON | 5H |
| 4 | Circuit 15, status ON | 7E |
| 4 | Circuit 15, status ON | 8K |
| 5 | Combustion engine circuit 87 relay, actuation | 14C |
| 6 | Circuit 87, status | 7G |
| 6 | Circuit 87, status | 13D |
| 7 | Engine management diagnosis, communication | 15K |
| 7 | Engine management diagnosis, communication | 17K |
| 7 | Engine management diagnosis, communication | 5G |
| 7 | Engine management diagnosis, communication | 5J |
| 7 | Engine management diagnosis, communication | 7K |
| 7 | Engine management diagnosis, communication | 12K |
| 8 | Throttle valve position, signal | 4E |
| 9 | Throttle valve actuator motor, actuation | 18K |
| A1 | Instrument cluster | 19C |
| CAN B | Interior CAN | 14H |
| CAN C | Engine CAN | 6H |
| CAN C1 | Drive train CAN | 5D |
| CAN C1 | Drive train CAN | 5H |
| CAN D | Diagnostic CAN | 16K |
| CAN HMI | User interface CAN | 18H |
| Flex E | Chassis FlexRay | 10K |
| G1 | On-board electrical system battery | 9C |
| K40/8 | Engine fuse and relay module | 11C |
| K40/8kG | Engine compartment terminal 15 relay | 8E |
| K40/8kN | Circuit 87M relay | 14B |
| M16/6m1 | Throttle valve actuator motor | 2E |
| Ml6/6r1 | Actual value potentiometer 1 | 2E |
| M16/6r2 | Actual value potentiometer 2 | 2F |
| M3 | Fuel pump (FP) | 3B |
| N10/6 | Front SAM control unit | 14E |
| N118 | Fuel pump control unit | 6A |
| N127 | Drivetrain control unit | 5J |
| N3/10 | ME-SFI [ME] control unit | 5E |
| N73 | Electronic ignition switch control unit | 14J |
| W10 | Right on-board electrical system battery ground point | 9A |
| W2 | Right front ground point (at lamp unit) | 2C |
| X11/4 | Diagnostic connector | 18K |
