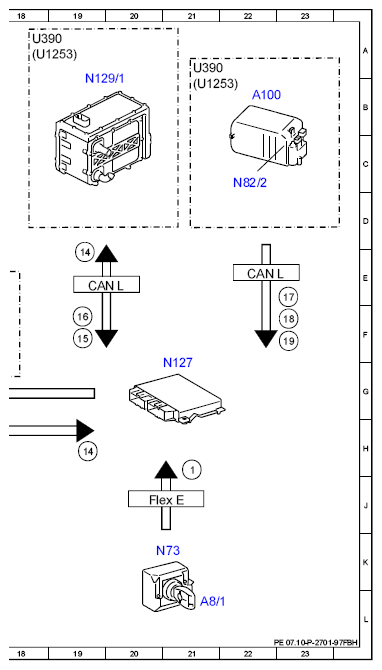

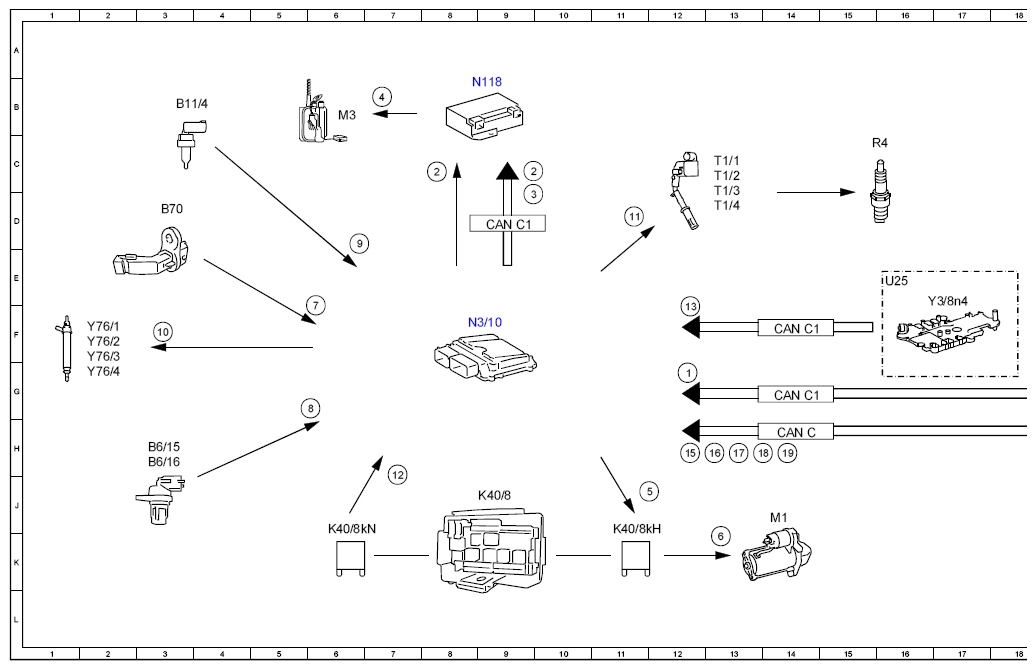

Electrical Function Schematic For Starting - PE07.10-P-2701-97FBH
Engine 274.9 in model 205.047/053/054/147/247/253
Engine 274.9 in model 253.354/954
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 50, status | 21H |
| 1 | Circuit 50, status | 12G |
| 10 | Fuel injectors, actuation | 3F |
| 11 | Ignition coils, actuation | 11D |
| 12 | Circuit 87, status | 7J |
| 13 | Gear range, status | 12F |
| 14 | Electric machine motor torque, request | 19E |
| 14 | Electric machine motor torque, request | 19H |
| 15 | Electric machine, status | 19F |
| 15 | Electric machine, status | 12H |
| 16 | High-voltage battery voltage, signal | 19F |
| 16 | High-voltage battery voltage, signal | 13H |
| 17 | High-voltage battery temperature, signal | 23E |
| 17 | High-voltage battery temperature, signal | 13H |
| 18 | Electric machine motor torque, signal | 23F |
| 18 | Electric machine motor torque, signal | 13H |
| 19 | Electric machine RPM, signal | 14H |
| 19 | Electric machine RPM, signal | 23F |
| 2 | Fuel pump, request ON | 8C |
| 2 | Fuel pump, request ON | 9C |
| 3 | Fuel pump, specified pressure request | 9D |
| 4 | Fuel pump, actuation | 7B |
| 5 | Starter circuit 50 relay, actuation | 11J |
| 6 | Starter, actuation | 13K |
| 7 | Engine speed, signal | 6F |
| 8 | Camshaft Hall sensor, signal | 6G |
| 9 | Coolant temperature sensor, signal | 6D |
| A100 | High-voltage battery module | 22B |
| A8/1 | Transmitter key | 21L |
| B11/4 | Coolant temperature sensor | 3B |
| B6/15 | Intake camshaft Hall sensor | 3H |
| B6/16 | Exhaust camshaft Hall sensor | 3H |
| B70 | Crankshaft Hall sensor | 3D |
| CAN C | Engine CAN | 14H |
| CAN C1 | Drive train CAN | 9D |
| CAN C1 | Drive train CAN | 14F |
| CAN C1 | Drive train CAN | 14G |
| CAN L | Hybrid CAN | 19E |
| CAN L | Hybrid CAN | 22E |
| Flex E | Chassis FlexRay | 20J |
| K40/8 | Engine fuse and relay module | 9J |
| K40/8kH | Starter circuit 50 relay | 11J |
| K40/8kN | Circuit 87M relay | 6J |
| M1 | Starter | 14J |
| M3 | Fuel pump (FP) | 6B |
| N118 | Fuel pump control unit | 9B |
| N127 | Drivetrain control unit | 21G |
| N129/1 | Power electronics control unit | 19B |
| N3/10 | ME-SFI [ME] control unit | 8F |
| N73 | Electronic ignition switch control unit | 21K |
| N82/2 | Battery management system control unit | 22C |
| R4 | Spark plugs | 16C |
| T1/1 | Cylinder 1 ignition coil | 13C |
| T1/2 | Cylinder 2 ignition coil | 13C |
| T1/3 | Cylinder 3 ignition coil | 13D |
| T1/4 | Cylinder 4 ignition coil | 13D |
| U1253 | Valid for model 253 | 18A |
| U1253 | Valid for model 253 | 21B |
| U25 | Valid for automatic transmission | 16E |
| U390 | Valid for model 205 | 18A |
| U390 | Valid for model 205 | 21A |
| Y3/8n4 | Fully integrated Transmission Control control unit | 17E |
| Y76/1 | Cylinder 1 fuel injector | 2F |
| Y76/2 | Cylinder 2 fuel injector | 2F |
| Y76/3 | Cylinder 3 fuel injector | 2F |
| Y76/4 | Cylinder 4 fuel injector | 2G |
