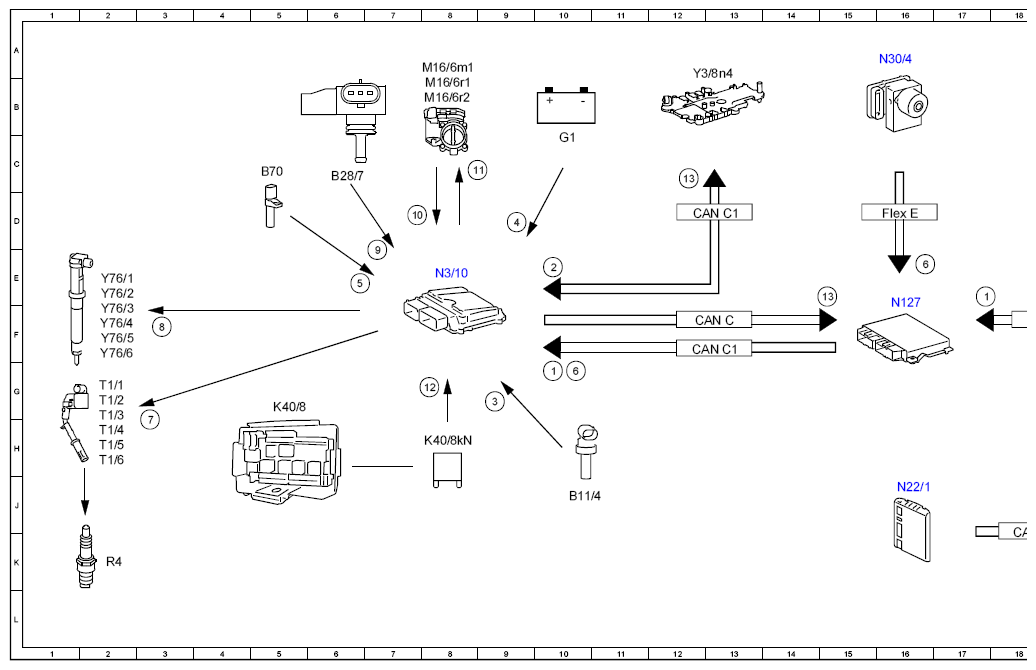

Electrical Function Schematic For RPM Control - PE07.10-P-2708-97FBB
Engine 276.8 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 10G |
| 1 | Air conditioning, status | 17E |
| 1 | Air conditioning, status | 21G |
| 1 | Air conditioning, status | 19J |
| 10 | Throttle valve position, signal | 7D |
| 11 | Throttle valve actuator motor, actuation | 9C |
| 12 | Circuit 87, status | 8G |
| 13 | Engine running, signal | 12C |
| 13 | Engine running, signal | 15E |
| 2 | Gear range, status | 10E |
| 3 | Coolant temperature sensor, signal | 9G |
| 4 | Circuit 30, status | 9D |
| 5 | Engine speed, signal | 6E |
| 6 | Wheel speed, signal | 10G |
| 6 | Wheel speed, signal | 16E |
| 7 | Ignition coils, actuation | 3H |
| 8 | Fuel injectors, actuation | 3F |
| 9 | Engine load, signal | 7E |
| B11/4 | Coolant temperature sensor | 10J |
| B28/7 | Pressure sensor downstream of throttle valve | 6C |
| B70 | Crankshaft Hall sensor | 5C |
| CAN B | Interior CAN | 21H |
| CAN B | Interior CAN | 18K |
| CAN C | Engine CAN | 13F |
| CAN C1 | Drive train CAN | 13D |
| CAN C1 | Drive train CAN | 12F |
| Flex E | Chassis FlexRay | 16D |
| Flex E | Chassis FlexRay | 18F |
| G1 | On-board electrical system battery | 10C |
| K40/8 | Engine fuse and relay module | 5G |
| K40/8kN | Circuit 87M relay | 8H |
| M16/6m1 | Throttle valve actuator motor | 8A |
| M16/6r1 | Actual value potentiometer 1 | 8B |
| M16/6r2 | Actual value potentiometer 2 | 8B |
| N10/6 | Front SAM control unit | 20J |
| N127 | Drivetrain control unit | 16F |
| N22/1 | Climate Control control unit | 16J |
| N3/10 | ME-SFI [ME] control unit | 8E |
| N30/4 | Electronic Stability Program control unit | 16A |
| N73 | Electronic ignition switch control unit | 21E |
| R4 | Spark plugs | 2K |
| T1/1 | Cylinder 1 ignition coil | 2G |
| T1/2 | Cylinder 2 ignition coil | 2G |
| T1/3 | Cylinder 3 ignition coil | 2G |
| T1/4 | Cylinder 4 ignition coil | 2H |
| T1/5 | Cylinder 5 ignition coil | 2H |
| T1/6 | Cylinder 6 ignition coil | 2H |
| Y3/8n4 | Fully integrated Transmission Control control unit | 12A |
| Y76/1 | Cylinder 1 fuel injector | 2E |
| Y76/2 | Cylinder 2 fuel injector | 2E |
| Y76/3 | Cylinder 3 fuel injector | 2F |
| Y76/4 | Cylinder 4 fuel injector | 2F |
| Y76/5 | Cylinder 5 fuel injector | 2F |
| Y76/6 | Cylinder 6 fuel injector | 2F |
