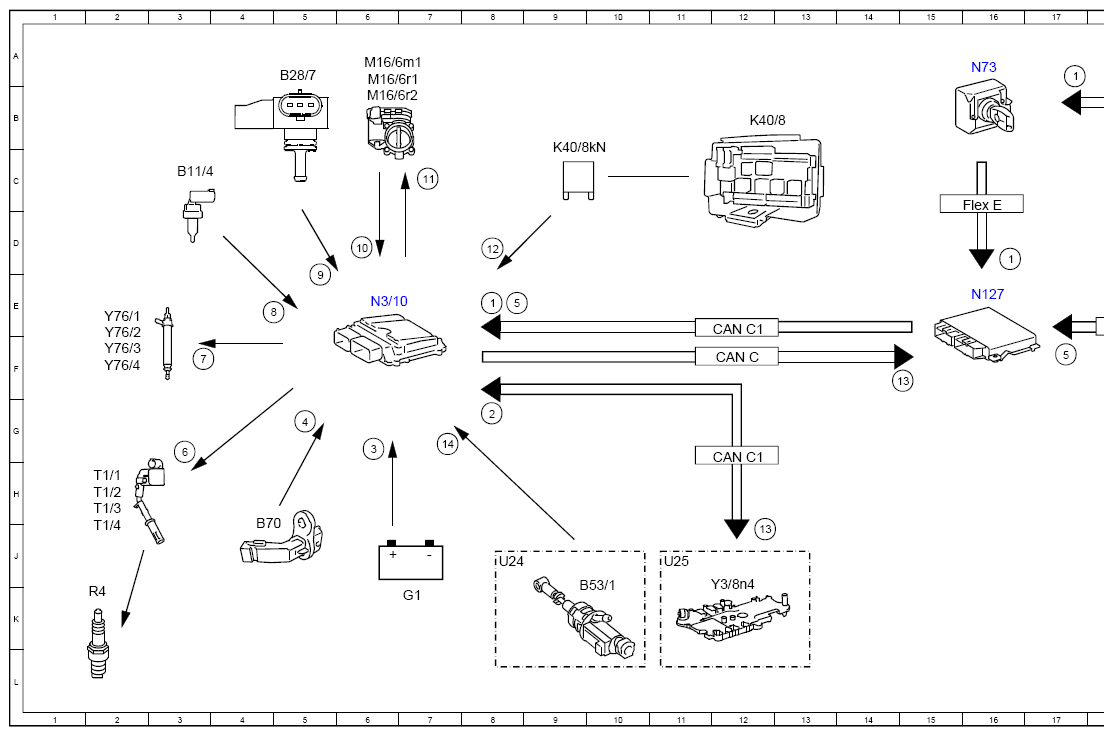

Electrical Function Schematic For RPM Control - PE07.10-P-2708-97FBA
Engine 274.9 in model 205 (except 205.047/053/054/147/247/253)
Engine 274.9 in model 253 (except 253.354/954)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 8E |
| 1 | Air conditioning, status | 16D |
| 1 | Air conditioning, status | 17A |
| 10 | Throttle valve position, signal | 6D |
| 11 | Throttle valve actuator motor, actuation | 7C |
| 12 | Circuit 87, status | 8D |
| 13 | Engine running, signal | 12J |
| 13 | Engine running, signal | 14F |
| 14 | Clutch pedal sensor, signal | 7G |
| 2 | Gear range, status | 8G |
| 3 | Circuit 30, status | 6G |
| 4 | Engine speed, signal | 5G |
| 5 | Wheel speed, signal | 8E |
| 5 | Wheel speed, signal | 17F |
| 6 | Ignition coils, actuation | 3G |
| 7 | Fuel injectors, actuation | 3F |
| 8 | Coolant temperature sensor, signal | 4E |
| 9 | Engine load, signal | 5E |
| B11/4 | Coolant temperature sensor | 3C |
| B28/7 | Pressure sensor downstream of throttle valve | 5A |
| B53/1 | Clutch pedal sensor | 10K |
| B70 | Crankshaft Hall sensor | 4J |
| CAN B | Interior CAN | 18B |
| CAN C | Engine CAN | 12F |
| CAN C1 | Drive train CAN | 12E |
| CAN C1 | Drive train CAN | 12G |
| Flex E | Chassis FlexRay | 16C |
| Flex E | Chassis FlexRay | 18E |
| G1 | On-board electrical system battery | 7K |
| K40/8 | Engine fuse and relay module | 12B |
| K40/8kN | Circuit 87M relay | 9C |
| M16/6m1 | Throttle valve actuator motor | 6A |
| M16/6r1 | Actual value potentiometer 1 | 6A |
| M16/6r2 | Actual value potentiometer 2 | 6B |
| N127 | Drivetrain control unit | 16E |
| N22/1 | Climate Control control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 6E |
| N30/4 | Electronic Stability Program control unit | 21E |
| N73 | Electronic ignition switch control unit | 16A |
| R4 | Spark plugs | 2K |
| T1/1 | Cylinder 1 ignition coil | 2H |
| T1/2 | Cylinder 2 ignition coil | 2H |
| T1/3 | Cylinder 3 ignition coil | 2H |
| T1/4 | Cylinder 4 ignition coil | 2J |
| U1253 | Valid for model 253 | 20E |
| U24 | Valid for manual transmission | 8J |
| U25 | Valid for automatic transmission | 11J |
| U390 | Valid for model 205 | 20E |
| Y3/8n4 | Fully integrated Transmission Control control unit | 12K |
| Y76/1 | Cylinder 1 fuel injector | 2E |
| Y76/2 | Cylinder 2 fuel injector | 2F |
| Y76/3 | Cylinder 3 fuel injector | 2F |
| Y76/4 | Cylinder 4 fuel injector | 2F |
