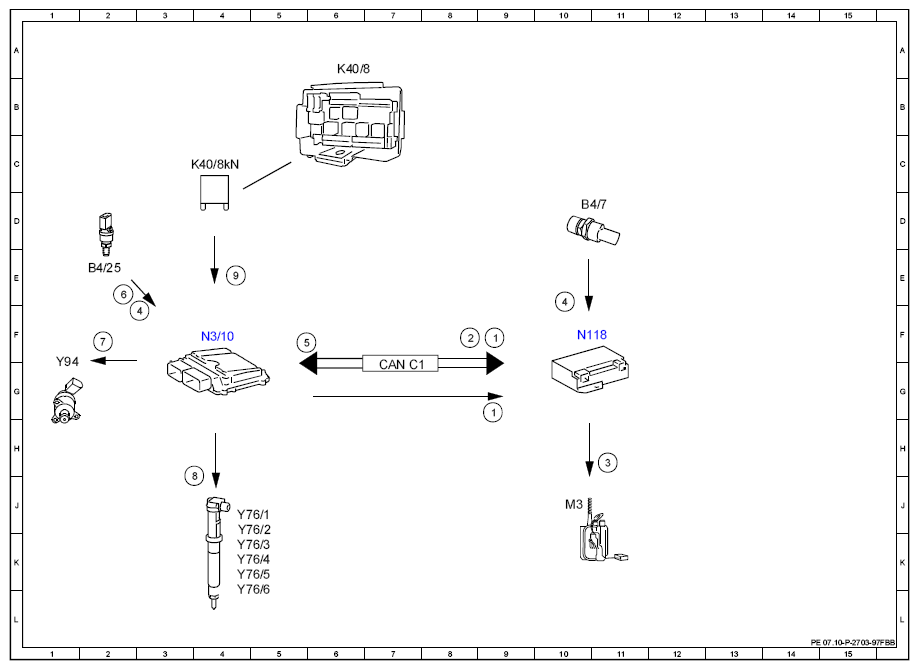

Electrical Function Schematic For Fuel Supply - PE07.10-P-2703-97FBB
Engine 276.8 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Fuel pump, request ON | 9F |
| 1 | Fuel pump, request ON | 9G |
| 2 | Fuel pump, specified pressure request | 8F |
| 3 | Fuel pump, actuation | 11H |
| 4 | Fuel pressure, signal | 3F |
| 4 | Fuel pressure, signal | 10E |
| 5 | Fuel pressure, status | 5F |
| 6 | Fuel temperature, signal | 2E |
| 7 | Quantity control valve, actuation | 2F |
| 8 | Fuel injectors, actuation | 3J |
| 9 | Circuit 87, status | 4E |
| B4/25 | Fuel pressure and temperature sensor | 2E |
| B4/7 | Fuel pressure sensor | 10D |
| CAN C1 | Drive train CAN | 7G |
| K40/8 | Engine fuse and relay module | 6A |
| K40/8kN | Circuit 87M relay | 4C |
| M3 | Fuel pump (FP) | 10J |
| N118 | Fuel pump control unit | 10F |
| N3/10 | ME-SFI [ME] control unit | 4F |
| Y76/1 | Cylinder 1 fuel injector | 4J |
| Y76/2 | Cylinder 2 fuel injector | 4K |
| Y76/3 | Cylinder 3 fuel injector | 4K |
| Y76/4 | Cylinder 4 fuel injector | 4K |
| Y76/5 | Cylinder 5 fuel injector | 4K |
| Y76/6 | Cylinder 6 fuel injector | 4L |
| Y94 | Quantity control valve | 1G |
