Electrical Function Schematic For Exhaust Treatment - PE14.00-P-2051-97FBH

Engine 274.9 in model 205.047/147/247 Engine 274.9 in model 253.354/954

Code: Designation: Position:
1 Engine diagnosis indicator lamp, actuation 18K
1 Engine diagnosis indicator lamp, actuation 12F
1 Engine diagnosis indicator lamp, actuation 14J
2 Shift point, increase request 13D
3 Wheel speed, signal 15F
3 Wheel speed, signal 7F
4 Coolant temperature sensor, signal 4E
5 Oxygen sensor, sensor element, signal 6G
5 Oxygen sensor, sensor element, signal 6D
6 Engine speed, signal 7H
7 Circuit 87, status 7E
8 Engine running, signal 13D
8 Engine running, signal 12H
A1 Instrument cluster 19J
B11/4 Coolant temperature sensor 2E
B70 Crankshaft Hall sensor 9H
CAN C Engine CAN 10G
CAN C1 Drive train CAN 10F
CAN C1 Drive train CAN 10F
CAN HMI User interface CAN 16K
Flex E Chassis FlexRay 13H
Flex E Chassis FlexRay 16G
G3/1b1 Sensor element of oxygen sensor downstream of catalytic converter 6A
G3/2b1 Sensor element of oxygen sensor upstream of catalytic converter 6J
K40/8 Engine fuse and relay module 11A
K40/8kN Circuit 87M relay 8C
N127 Drivetrain control unit 14F
N3/10 ME-SFI [ME] control unit 5E
N30/4 Electronic Stability Program control unit 13J
N30/4 Electronic Stability Program control unit 19F
U1253 Valid for model 253 18F
U25 Valid for automatic transmission 13B
U390 Valid for model 205 18F
Y3/8n4 Fully integrated transmission control, control unit 13B

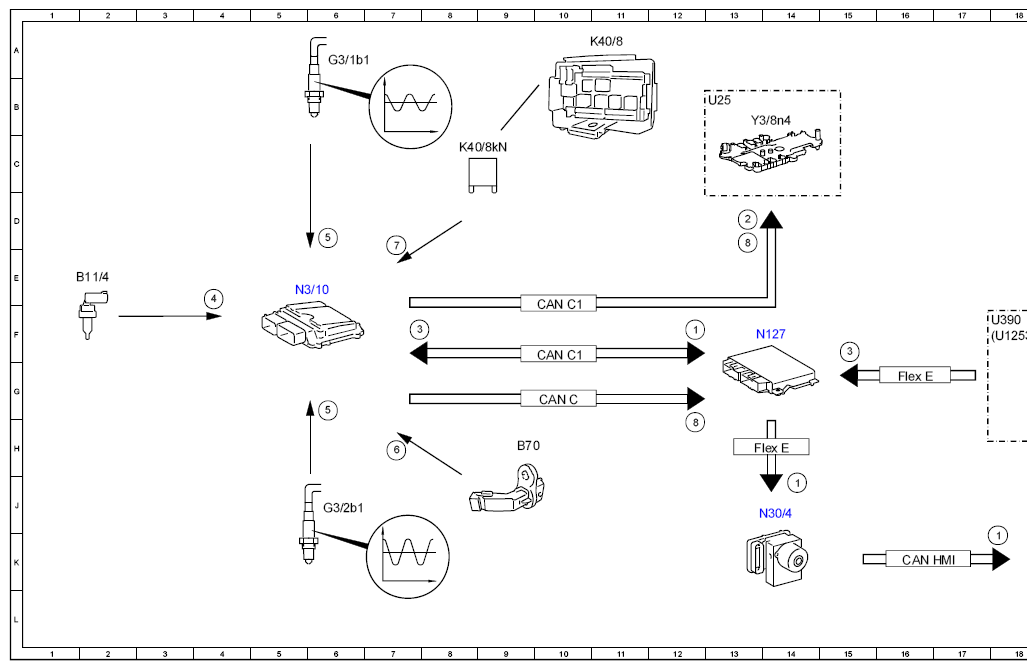

G12817179Courtesy of MERCEDES-BENZ USA
G12817180Courtesy of MERCEDES-BENZ USA
