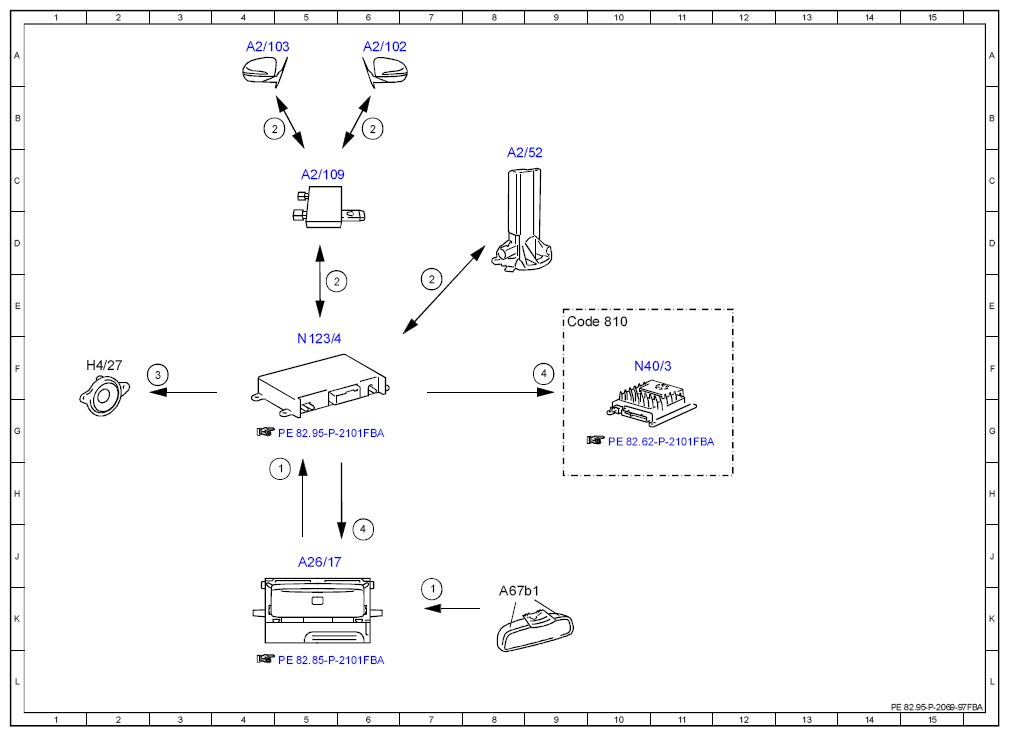

Electrical Function Diagram For Voice Connection Between Vehicle And Service Center, Function - PE82.95-P-2069-97FBA
Model 205 with code 348 (Emergency call/assistant system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Voice input, signal | 5H |
| 1 | Voice input, signal | 7K |
| 2 | Telephone, signal | 5E |
| 2 | Telephone, signal | 6B |
| 2 | Telephone, signal | 4B |
| 2 | Telephone, signal | 7E |
| 3 | Voice output, signal | 3F |
| 4 | Mute function, signal | 6J |
| 4 | Mute function, signal | 9F |
| A2/102 | Left telephone antenna | 6A |
| A2/103 | Right telephone antenna | 4A |
| A2/109 | Telephone antenna splitter | 5C |
| A2/52 | Emergency call system antenna | 8C |
| A26/17 | Head unit | 5J |
| A67b1 | Hands-free system microphone | 8K |
| Code 810 | Sound system | 9E |
| H4/27 | Center instrument panel speaker | 2F |
| N123/4 | Emergency call system control unit | 5F |
| N40/3 | Sound system amplifier control unit | 10F |
