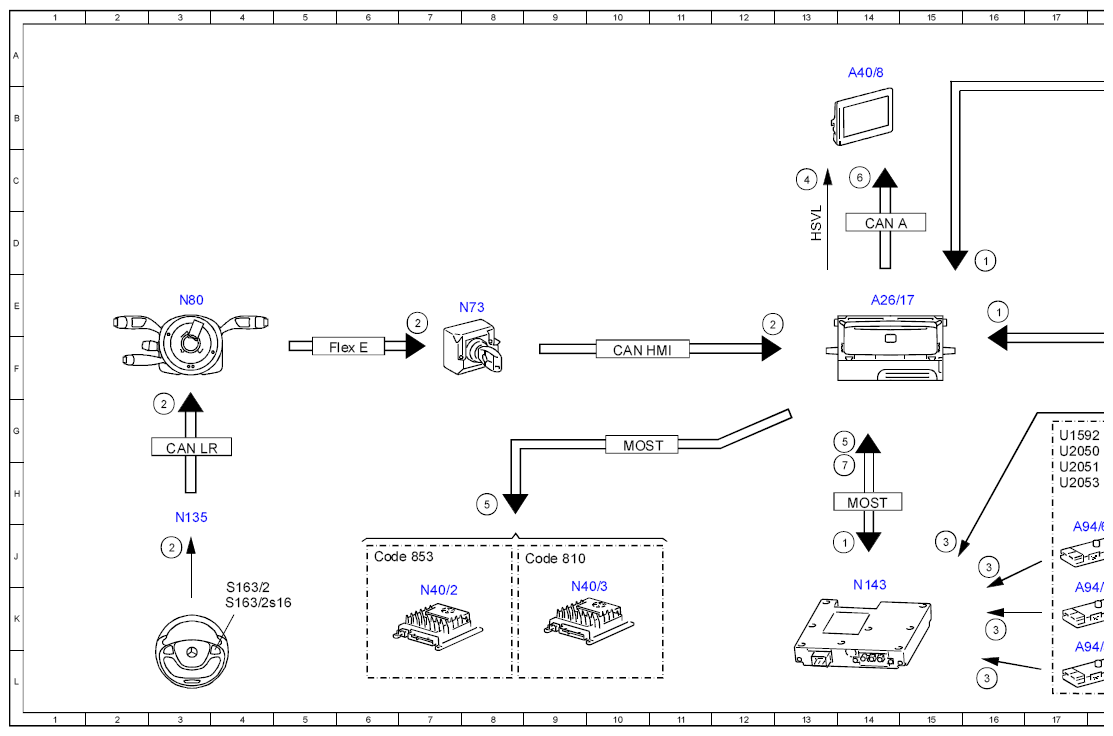

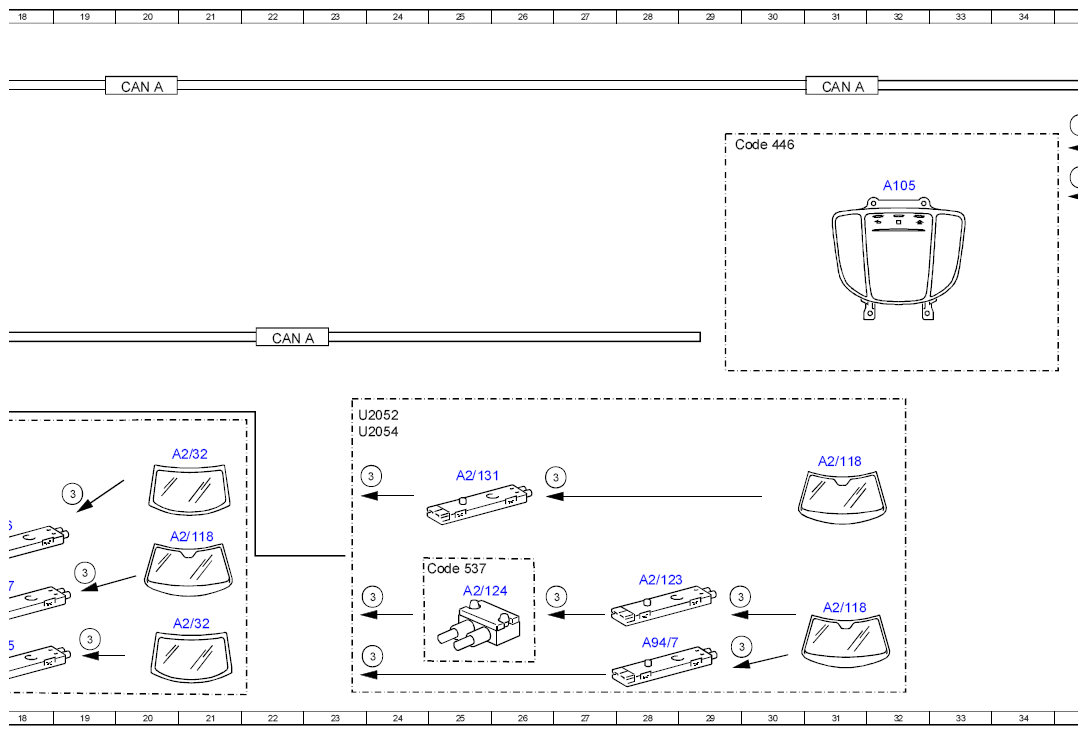

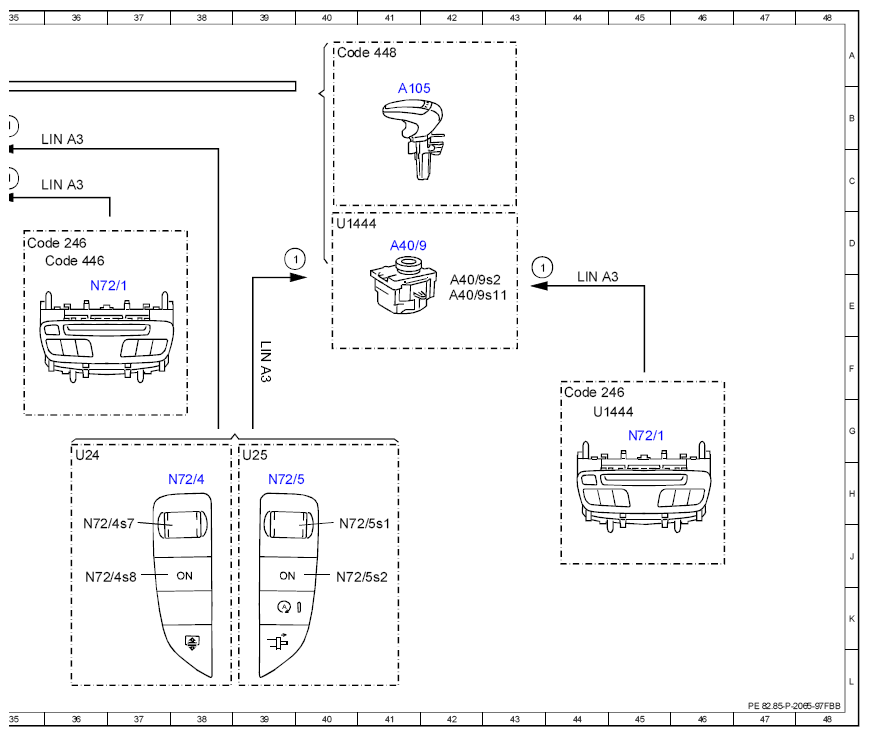

Electrical Function Diagram For TV Mode, Function - PE82.85-P-2065-97FBB
Model 205 as of model year 2019 with code 865 (digital TV) Model 253.99 with code 865 (digital TV)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 14J |
| 1 | Operation, signal | 43D |
| 1 | Operation, signal | 39D |
| 1 | Operation, signal | 16E |
| 1 | Operation, signal | 16D |
| 1 | Operation, signal | 35C |
| 1 | Operation, signal | 35B |
| 2 | Multifunction steering wheel button group, signal | 3G |
| 2 | Multifunction steering wheel button group, signal | 7E |
| 2 | Multifunction steering wheel button group, signal | 12E |
| 2 | Multifunction steering wheel button group, signal | 3J |
| 3 | TV antennas, signal | 16L |
| 3 | TV antennas, signal | 16K |
| 3 | TV antennas, signal | 16J |
| 3 | TV antennas, signal | 19K |
| 3 | TV antennas, signal | 19J |
| 3 | TV antennas, signal | 24H |
| 3 | TV antennas, signal | 24K |
| 3 | TV antennas, signal | 24L |
| 3 | TV antennas, signal | 27K |
| 3 | TV antennas, signal | 29K |
| 3 | TV antennas, signal | 29L |
| 3 | TV antennas, signal | 15J |
| 3 | TV antennas, signal | 19H |
| 3 | TV antennas, signal | 27H |
| 4 | Low voltage differential signal video signal data transfer, signal | 13C |
| 5 | Audio, signal | 14G |
| 5 | Audio, signal | 8H |
| 6 | Switch-on request, signal | 14C |
| 7 | Video, signal | 14H |
| A105 | Touchpad | 41B |
| A105 | Touchpad | 32C |
| A2/118 | Windshield antenna | 21J |
| A2/118 | Windshield antenna | 31K |
| A2/118 | Windshield antenna | 31H |
| A2/123 | TV 2 and DAB band III antenna | 28J |
| A2/124 | TV and DAB antenna splitter | 25K |
| A2/131 | FM 2, DAB and TV 1 antenna amplifier | 25H |
| A2/32 | Rear window antenna | 21K |
| A2/32 | Rear window antenna | 21G |
| A26/17 | Head unit | 14E |
| A40/8 | Audio/COMAND display | 14A |
| A40/9 | Audio/COMAND control panel | 41D |
| A40/9s11 | Audio/COMAND controller | 42E |
| A40/9s2 | "Back" button | 42E |
| A94/5 | TV 1 and DAB band III antenna | 17L |
| A94/6 | TV 2 antenna amplifier | 17J |
| A94/7 | TV 3 antenna amplifier | 17K |
| A94/7 | TV 3 antenna amplifier | 28K |
| CAN A | Telematics CAN | 22F |
| CAN A | Telematics CAN | 14D |
| CAN A | Telematics CAN | 20B |
| CAN A | Telematics CAN | 31B |
| CAN HMI | User interface CAN | 10F |
| CAN LR | Steering wheel CAN | 3G |
| Code 246 | Analog clock | 44F |
| Code 246 | Analog clock | 35D |
| Code 446 | Touchpad only | 35D |
| Code 446 | Touchpad only | 29C |
| Code 448 | Touchpad | 40A |
| Code 537 | Digital radio (DAB) | 24J |
| Code 810 | Sound system | 9J |
| Code 853 | Midline sound system | 6J |
| Flex E | Chassis FlexRay | 6F |
| HSVL | High-speed video link | 13D |
| LIN A3 | LCP LIN | 44E |
| LIN A3 | LCP LIN | 35B |
| LIN A3 | LCP LIN | 35C |
| LIN A3 | LCP LIN | 39F |
| MOST | Media Oriented System Transport | 14H |
| MOST | Media Oriented System Transport | 10G |
| N135 | Steering wheel electronics | 3H |
| N143 | TV tuner control unit | 14K |
| N40/2 | Sound system midline amplifier control unit | 7K |
| N40/3 | Sound system amplifier control unit | 9K |
| N72/1 | Upper control panel control unit | 45G |
| N72/1 | Upper control panel control unit | 36E |
| N72/4 | Left lower control panel | 38H |
| N72/4s7 | Volume control button | 36J |
| N72/4s8 | "ON" button | 36J |
| N72/5 | Right lower control panel | 39H |
| N72/5s1 | Volume adjustment button | 40J |
| N72/5s2 | "ON" button | 40J |
| N73 | Electronic ignition switch control unit | 8E |
| N80 | Steering column module control unit | 3E |
| S163/2 | Head unit multifunction steering wheel button group | 4K |
| SI63/2s16 | Volume control switch | 4K |
| U1444 | Not valid for code 446 (Touchpad only) | 44G |
| U1444 | Not valid for code 446 (Touchpad only) | 40D |
| U1592 | Valid for model 253.99 | 17G |
| U2050 | Valid for model 205.0 | 17G |
| U2051 | Valid for model 205.1 | 17H |
| U2052 | Valid for model 205.2 | 23G |
| U2053 | Valid for model 205.3 | 17H |
| U2054 | Valid for model 205.4 | 23G |
| U24 | Valid for manual transmission | 36G |
| U25 | Valid for automatic transmission | 39G |
