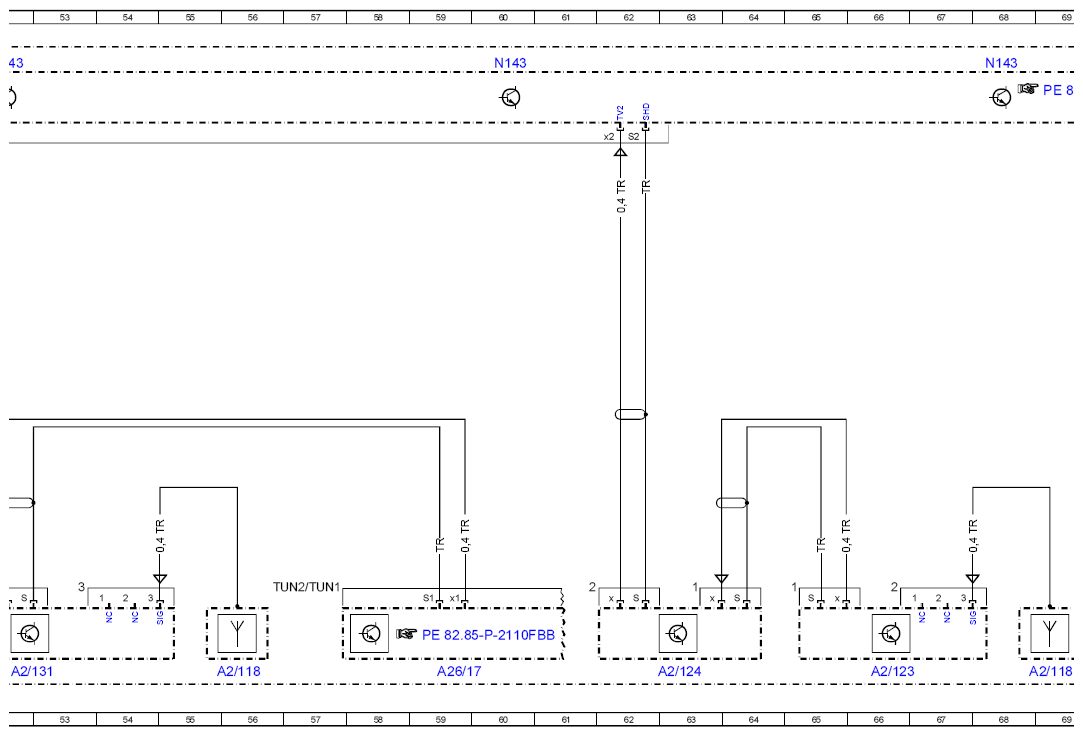

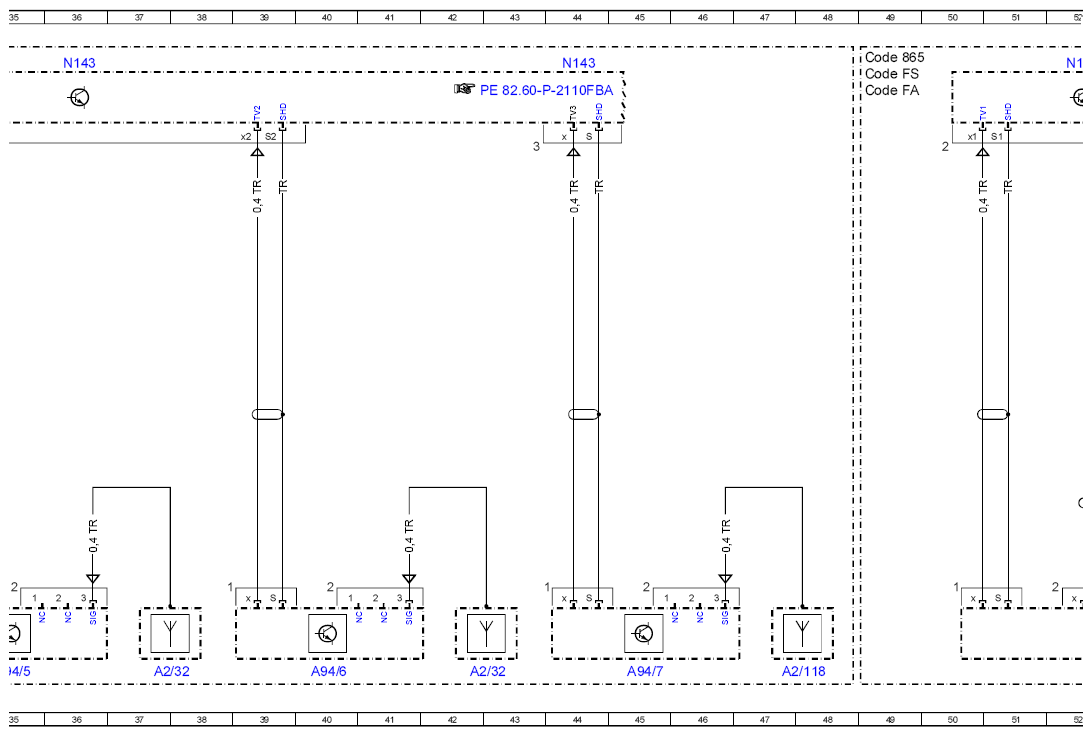

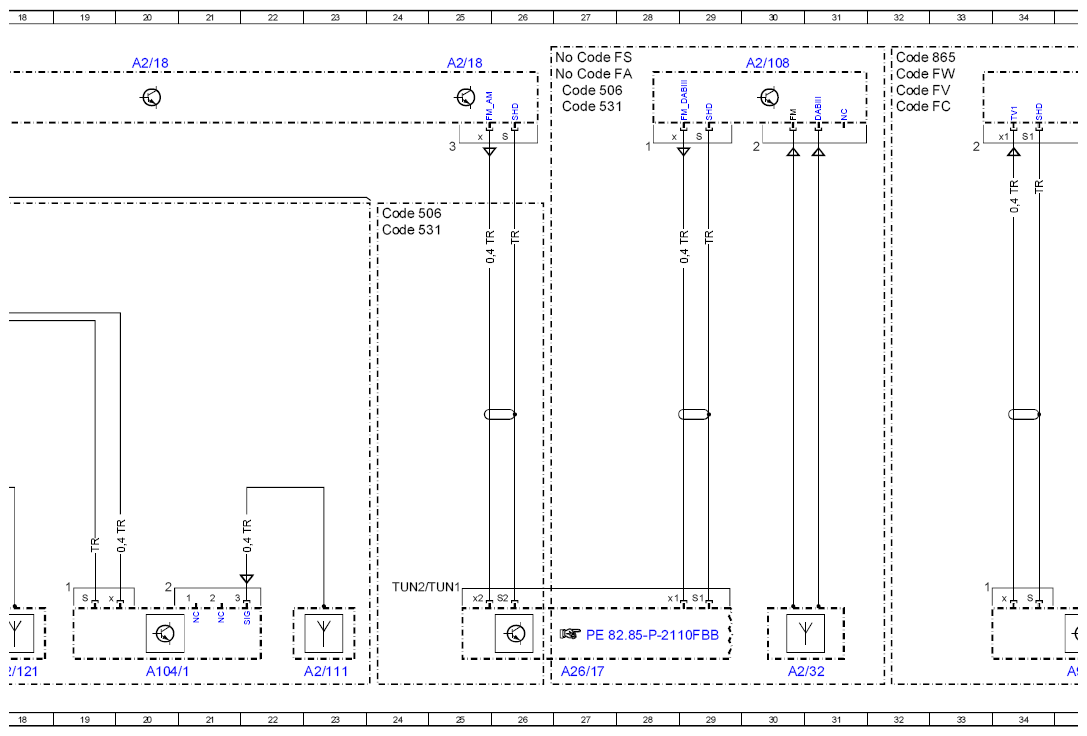

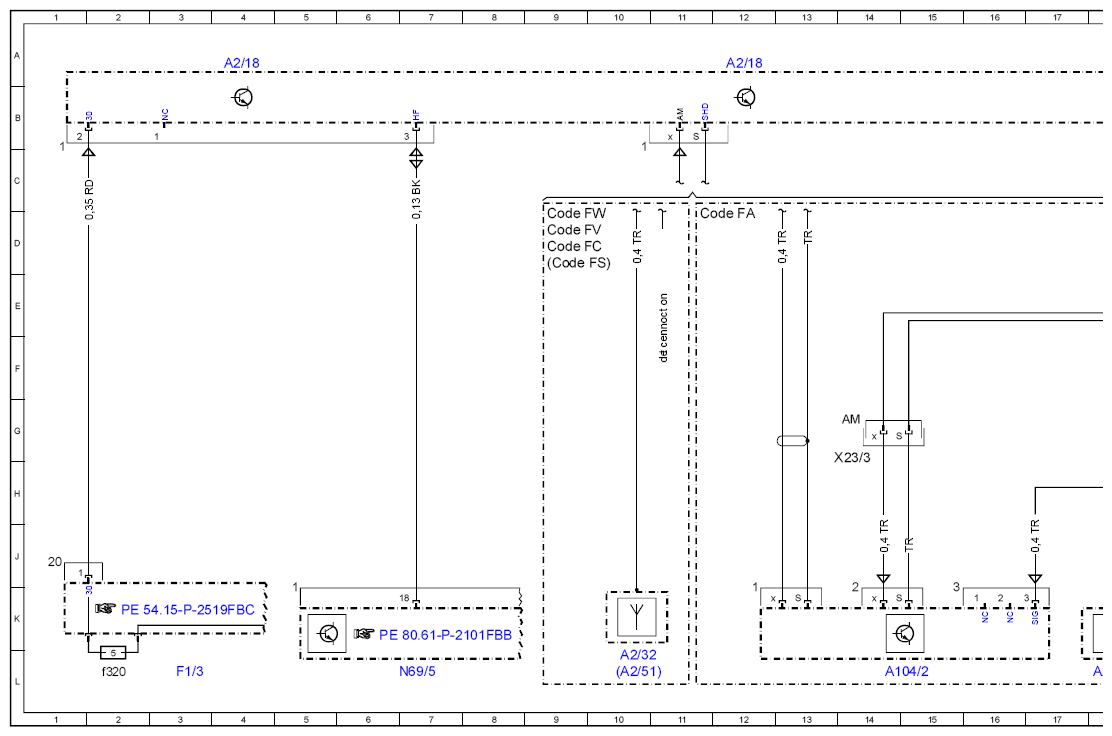

Wiring Diagram For Sound Amplifier Control Unit, Dolby Surround Amplifier - PE82.62-P-2106-97FBB
Model 205 as of model year 2019 Rear window
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 80L |
| A104/1 | AM amplifier | 20L |
| A104/2 | AM amplifier with selection switch | 14L |
| A2/108 | FM 2 and DAB band III antenna amplifier | 30A |
| A2/111 | Soft top AM antenna | 23L |
| A2/118 | Windshield antenna | 47L |
| A2/118 | Windshield antenna | 56L |
| A2/118 | Windshield antenna | 69L |
| A2/118 | Windshield antenna | 74L |
| A2/121 | Left rear side trim antenna | 18L |
| A2/123 | TV 2 and DAB band III antenna | 66L |
| A2/124 | TV and DAB antenna splitter | 63L |
| A2/131 | FM 2, DAB and TV 1 antenna amplifier | 52L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 4A |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 12A |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 20A |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 25A |
| A2/32 | Rear window antenna | 10L |
| A2/32 | Rear window antenna | 30L |
| A2/32 | Rear window antenna | 37L |
| A2/32 | Rear window antenna | 42L |
| A2/51 | Rear spoiler antenna | 10L |
| A26/17 | Head unit | 27L |
| A26/17 | Head unit | 59L |
| A94/5 | TV 1 and DAB band III antenna | 35L |
| A94/6 | TV 2 antenna amplifier | 40L |
| A94/7 | TV 3 antenna amplifier | 45L |
| A94/7 | TV 3 antenna amplifier | 71L |
| Code 506 | Audio 20 NTG 5.5 radio | 24D |
| Code 506 | Audio 20 NTG 5.5 radio | 27B |
| Code 531 | COMAND APS | 24D |
| Code 531 | COMAND APS | 27B |
| Code 865 | TV tuner | 32A |
| Code 865 | TV tuner | 49A |
| Code FA | CABRIOLET | 11D |
| Code FA | CABRIOLET | 27A |
| Code FA | CABRIOLET | 49B |
| Code FC | COUPE | 9D |
| Code FC | COUPE | 32B |
| Code FS | STATION WAGON | 9D |
| Code FS | STATION WAGON | 27A |
| Code FS | STATION WAGON | 49A |
| Code FV | LONG SEDAN | 9D |
| Code FV | LONG SEDAN | 32B |
| Code FW | SEDAN | 9D |
| Code FW | SEDAN | 32A |
| F1/3 | Passenger-side A-pillar fuse box | 3L |
| F1/3f320 | Fuse 320 | 2L |
| N143 | TV tuner control unit | 36A |
| N143 | TV tuner control unit | 44A |
| N143 | TV tuner control unit | 52A |
| N143 | TV tuner control unit | 60A |
| N143 | TV tuner control unit | 68A |
| N69/5 | KEYLESS-GO control unit | 7L |
| X23/3 | Soft top/vehicle interior electrical connector | 14H |
