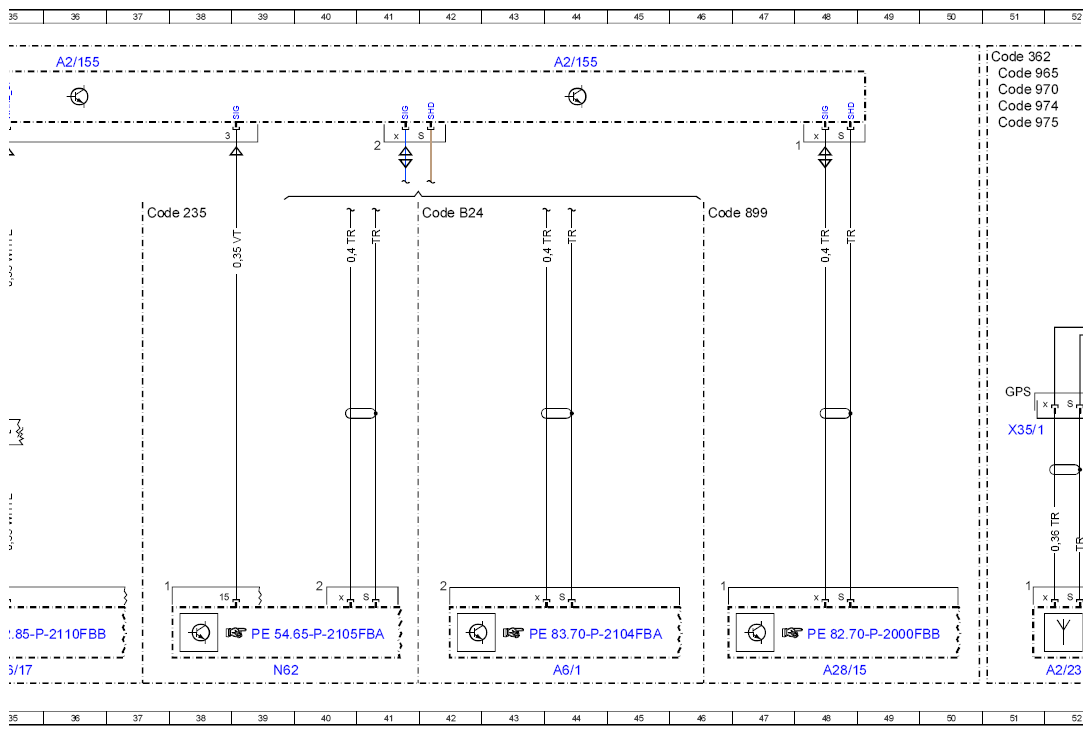

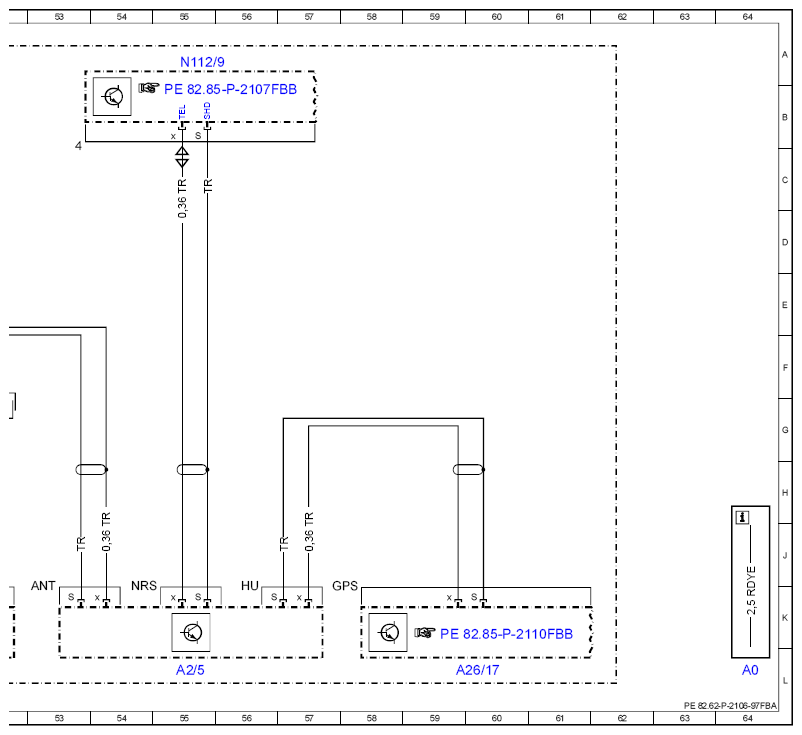

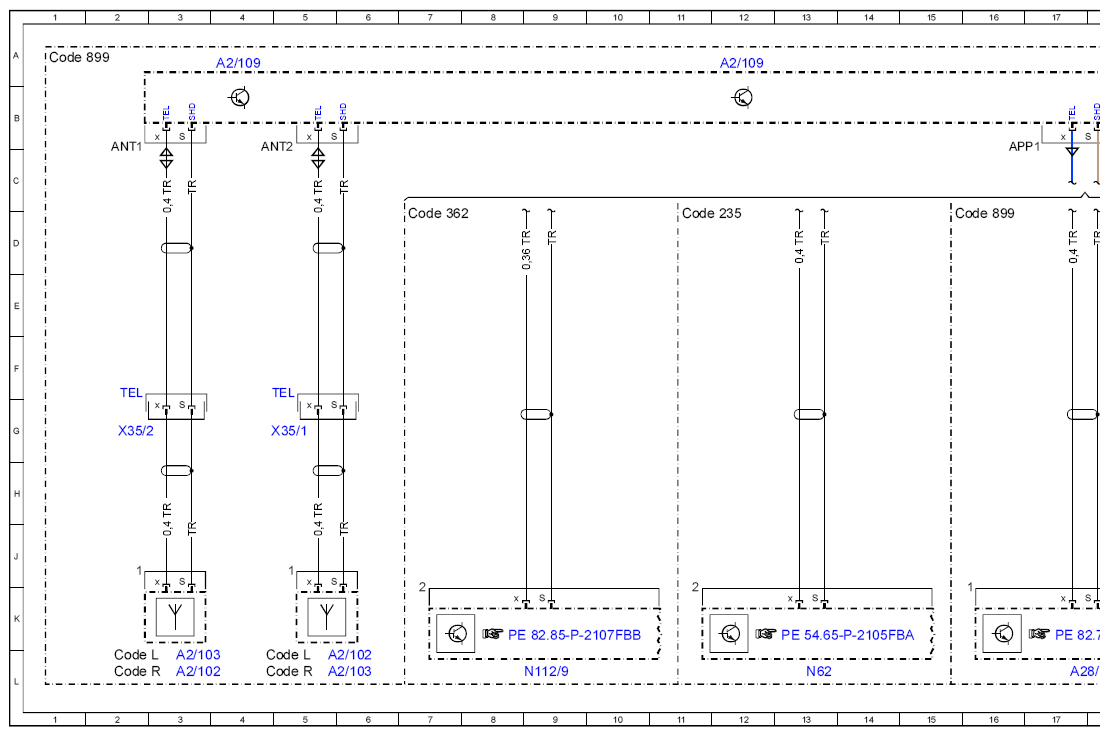

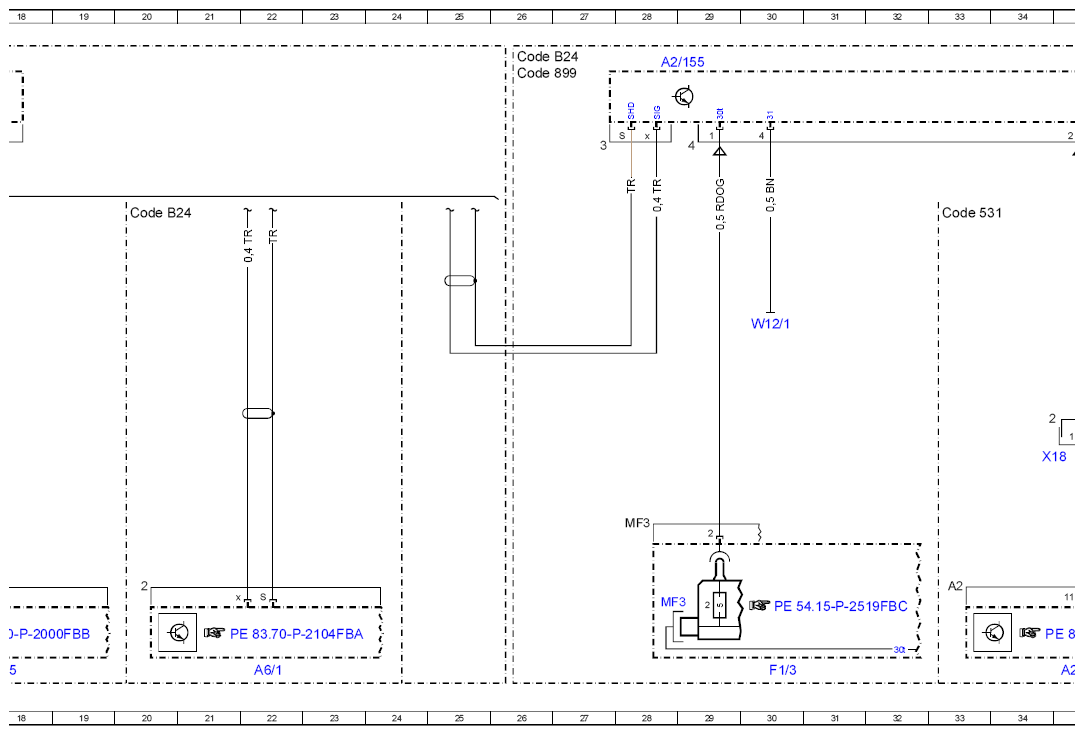

Wiring Diagram For Sound Amplifier Control Unit, Dolby Surround Amplifier - PE82.62-P-2106-97FBA
Model 205 as of model year 2019 Telephone
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A2/102 | Left telephone antenna | 3L |
| A2/102 | Left telephone antenna | 5L |
| A2/103 | Right telephone antenna | 5L |
| A2/103 | Right telephone antenna | 3L |
| A2/109 | Telephone antenna splitter | 4A |
| A2/109 | Telephone antenna splitter | 12A |
| A2/155 | Telephone and stationary heater antenna changeover switch | 28A |
| A2/155 | Telephone and stationary heater antenna changeover switch | 36A |
| A2/155 | Telephone and stationary heater antenna changeover switch | 44A |
| A2/23 | GPS antenna | 52L |
| A2/5 | Global positioning system antenna splitter | 55L |
| A26/17 | Head unit | 35L |
| A26/17 | Head unit | 60L |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 17L |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 48L |
| A6/1 | Stationary heater radio remote control receiver | 22L |
| A6/1 | Stationary heater radio remote control receiver | 44L |
| Code 235 | Active Park Assist | 11D |
| Code 235 | Active Park Assist | 37D |
| Code 362 | HERMES LTE | 7D |
| Code 362 | HERMES LTE | 51A |
| Code 531 | COMAND APS | 33D |
| Code 899 | Wireless phone charging at front and antenna | 1A |
| Code 899 | Wireless phone charging at front and antenna | 15D |
| Code 899 | Wireless phone charging at front and antenna | 26A |
| Code 899 | Wireless phone charging at front and antenna | 46D |
| Code 965 | Taxi/rental car - Pre-installation | 51A |
| Code 970 | Police emergency vehicles | 51B |
| Code 974 | Fire department lead emergency vehicle preinstallation | 51B |
| Code 975 | Emergency physician vehicle preinstallation | 51B |
| Code B24 | Radio remote control for stationary heater | 20D |
| Code B24 | Radio remote control for stationary heater | 26A |
| Code B24 | Radio remote control for stationary heater | 42D |
| Code L | LEFT-HAND DRIVE | 2L |
| Code L | LEFT-HAND DRIVE | 4L |
| Code R | RIGHT-HAND DRIVE | 2L |
| Code R | RIGHT-HAND DRIVE | 4L |
| F1/3 | Passenger-side A-pillar fuse box | 30L |
| F1/3MF3 | Multiple fuse 3 | 28K |
| N112/9 | HERMES control unit | 9L |
| N112/9 | HERMES control unit | 55A |
| N62 | Parking system control unit | 13L |
| N62 | Parking system control unit | 39L |
| W12/1 | Right center console ground point | 30E |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 35H |
| X35/1 | Driver door electrical connector | 5G |
| X35/1 | Driver door electrical connector | 51G |
| X35/2 | Front passenger door electrical connector | 2G |
