Sound Amplifier Control Unit Wiring Diagram - PE82.62-P-2101-97FBB

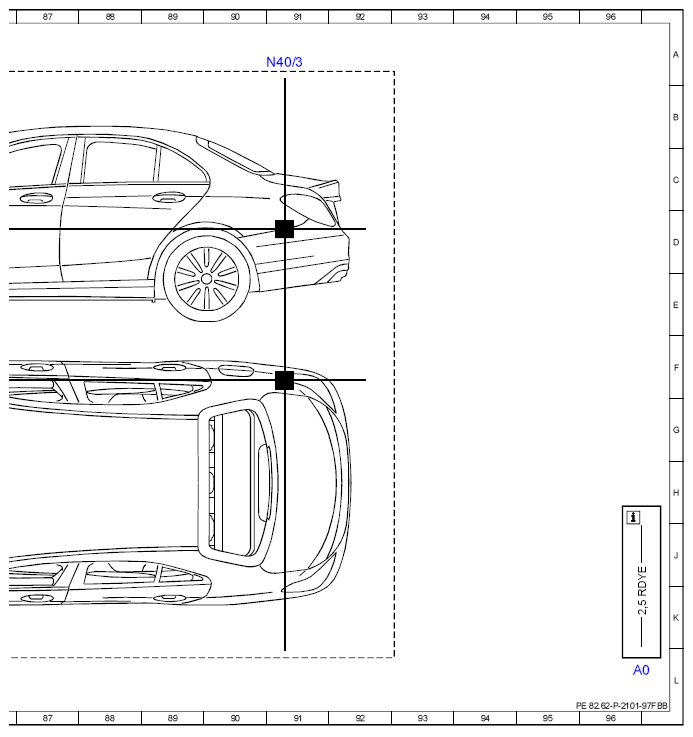

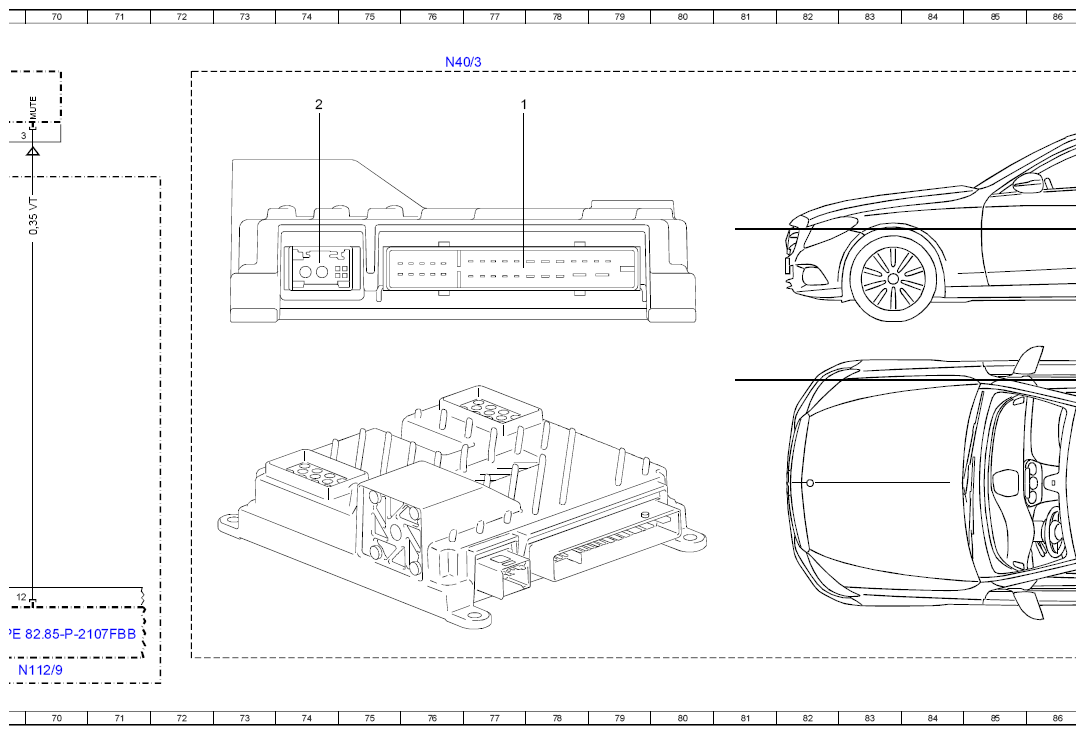

Model 205 as of model year 2019 with code 810 (Premium sound system) Control unit N40/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |
| A26/17 | Head unit | 65L |
| CAN C1 | Drivetrain CAN | 10K |
| Code 362 | HERMES LTE | 57E |
| Code 362 | HERMES LTE | 68C |
| Code 364 | HERMES UMTS communications module for Russia | 57E |
| Code 364 | HERMES UMTS communications module for Russia | 68C |
| Code B63 | AMG eSound | 8C |
| Code FA | CABRIOLET | 30D |
| Code FA | CABRIOLET | 37D |
| Code FC | COUPE | 30D |
| Code FC | COUPE | 44D |
| Code FS | STATION WAGON | 48D |
| Code FS | STATION WAGON | 23D |
| Code FV | LONG SEDAN | 23D |
| Code FV | LONG SEDAN | 44D |
| Code FW | SEDAN | 23D |
| Code FW | SEDAN | 44D |
| Code L | LEFT-HAND DRIVE | 15G |
| Code L | LEFT-HAND DRIVE | 19G |
| Code L | LEFT-HAND DRIVE | 52D |
| Code R | RIGHT-HAND DRIVE | 15G |
| Code R | RIGHT-HAND DRIVE | 19G |
| Code R | RIGHT-HAND DRIVE | 52D |
| H4/102 | Left rear sidewall cover midrange speaker | 31L |
| H4/103 | Right rear sidewall cover midrange speaker | 34L |
| H4/104 | Left rear sidewall cover tweeter | 33L |
| H4/105 | Right rear sidewall cover tweeter | 36L |
| H4/27 | Center instrument panel speaker | 55L |
| H4/42 | Left footwell woofer | 13L |
| H4/43 | Right footwell woofer | 14L |
| H4/62 | Left rear surround sound system midrange speaker | 38L |
| H4/62 | Left rear surround sound system midrange speaker | 46L |
| H4/62 | Left rear surround sound system midrange speaker | 50L |
| H4/63 | Right rear surround sound system midrange speaker | 39L |
| H4/63 | Right rear surround sound system midrange speaker | 47L |
| H4/63 | Right rear surround sound system midrange speaker | 51L |
| H4/68 | Left front door tweeter | 17L |
| H4/69 | Right front door tweeter | 21L |
| H4/70 | Left rear door/side paneling tweeter | 26L |
| H4/71 | Right rear door/side paneling tweeter | 29L |
| H4/72 | Left front door midrange speaker | 18L |
| H4/73 | Right front door midrange speaker | 22L |
| H4/80 | Left rear door/side paneling midrange speaker | 24L |
| H4/81 | Right rear door/side paneling midrange speaker | 27L |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5f473 | Fuse 473 | 5L |
| MOST | Media Oriented System Transport | 65K |
| N112/9 | HERMES control unit | 59L |
| N112/9 | HERMES control unit | 70L |
| N143 | TV tuner control unit | 66L |

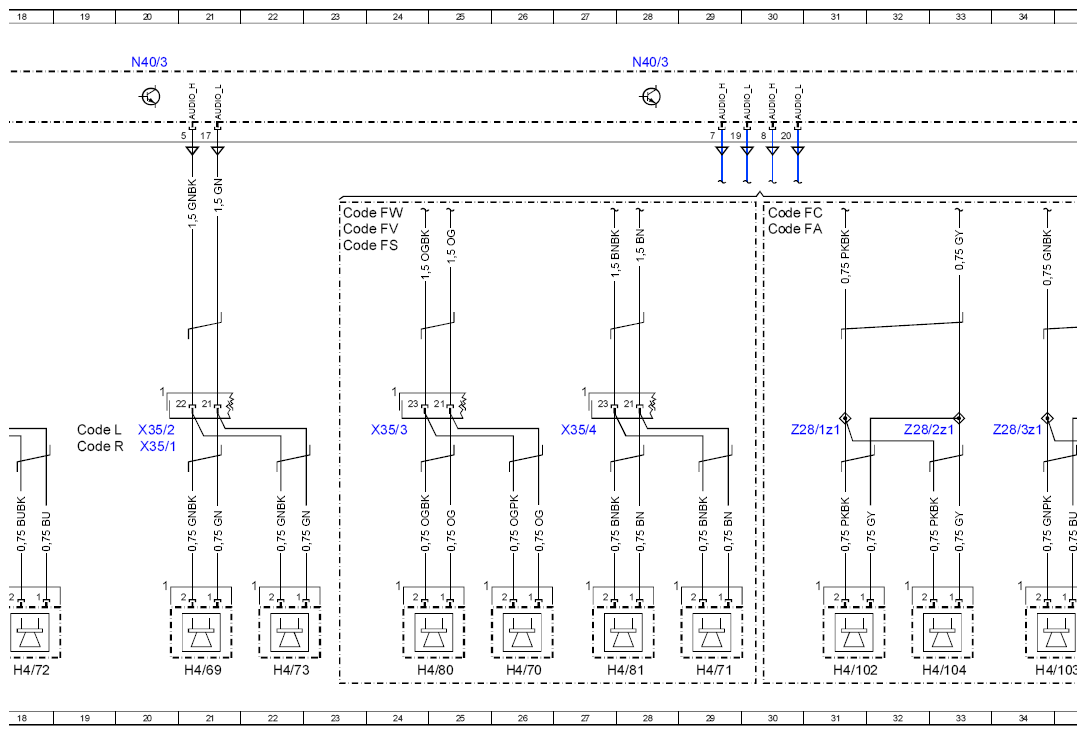

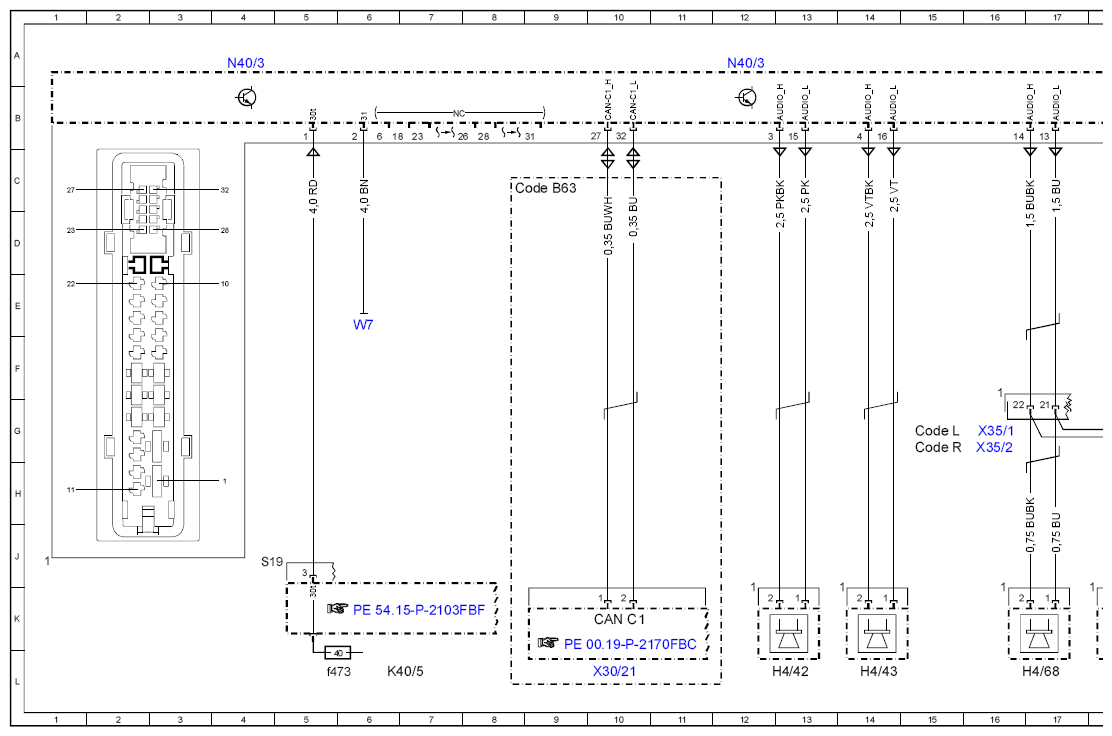

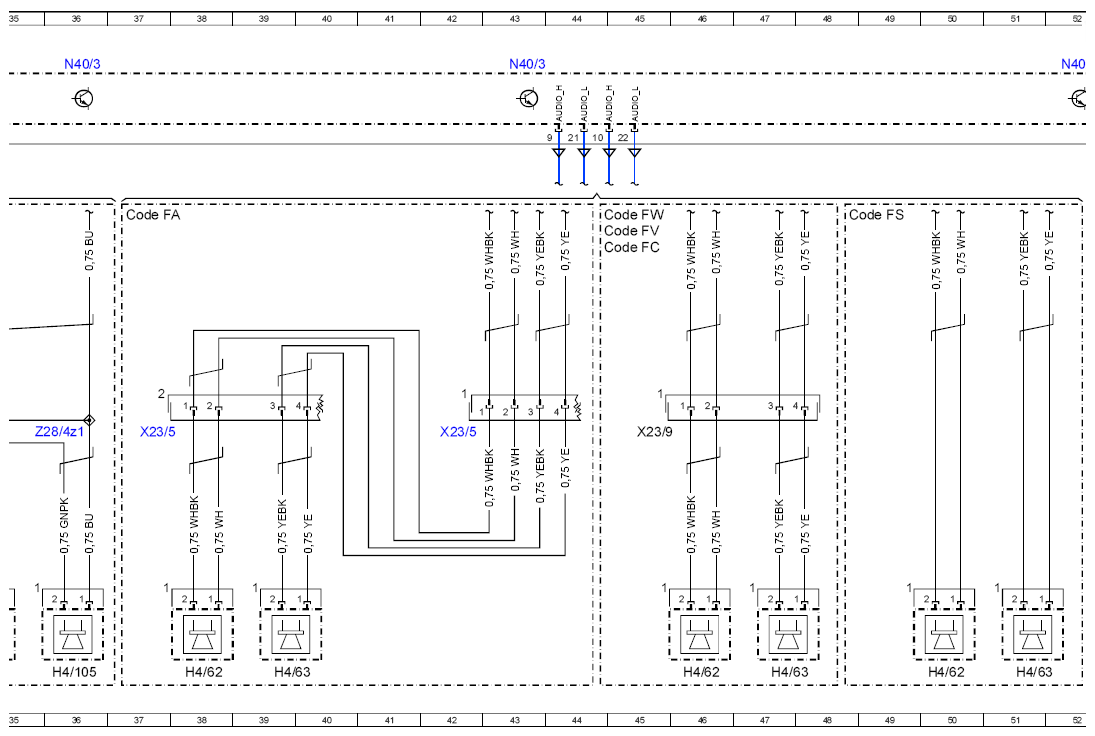

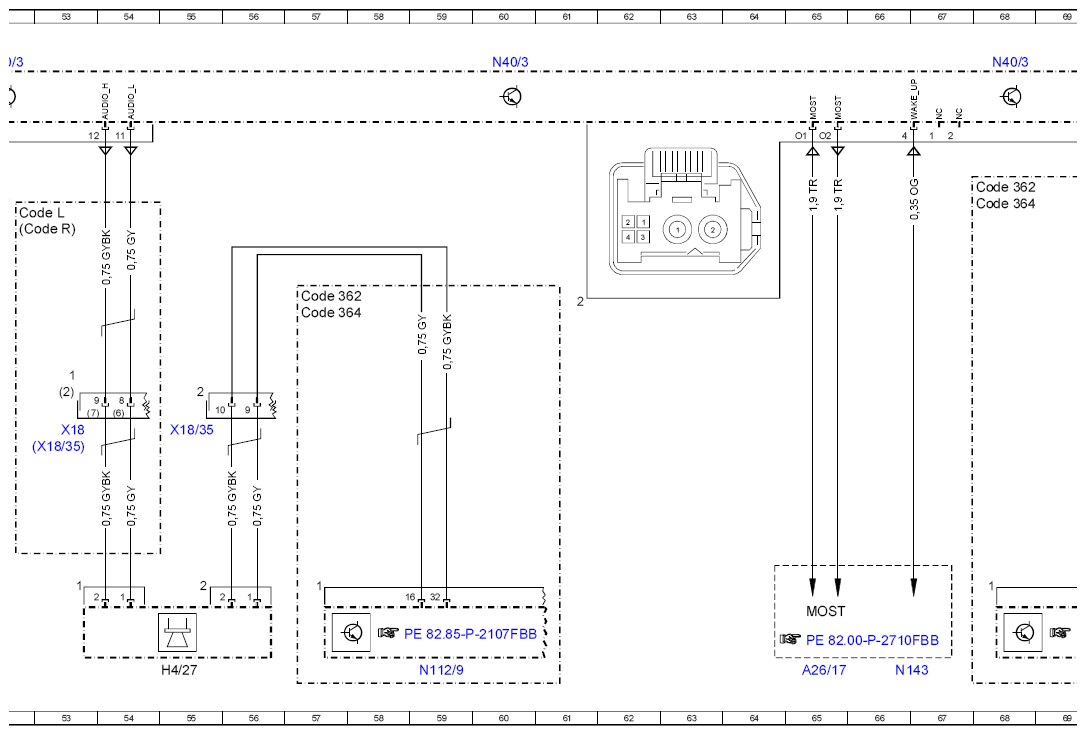

| N40/3 | Sound system amplifier control unit | 4A |
| N40/3 | Sound system amplifier control unit | 12A |
| N40/3 | Sound system amplifier control unit | 20A |
| N40/3 | Sound system amplifier control unit | 28A |
| N40/3 | Sound system amplifier control unit | 36A |
| N40/3 | Sound system amplifier control unit | 43A |
| N40/3 | Sound system amplifier control unit | 52A |
| N40/3 | Sound system amplifier control unit | 60A |
| N40/3 | Sound system amplifier control unit | 68A |
| N40/3 | Sound system amplifier control unit | 76A |
| N40/3 | Sound system amplifier control unit | 91A |
| W7 | Right wheelhouse trunk ground point | 6E |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 53G |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 55G |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 53G |
| X23/5 | Electrical connector/soft top compartment lid | 37G |
| X23/5 | Electrical connector/soft top compartment lid | 42G |
| X23/9 | Rear shelf electrical connector | 45G |
| X30/21 | Drivetrain CAN (CAN CD) potential distributor electrical connector | 10L |
| X35/1 | Driver door electrical connector | 16G |
| X35/1 | Driver door electrical connector | 20G |
| X35/2 | Front passenger door electrical connector | 16G |
| X35/2 | Front passenger door electrical connector | 20G |
| X35/3 | Left rear door electrical connector | 24G |
| X35/4 | Right rear door electrical connector | 27G |
| Z28/1z1 | Left rear speaker group connector sleeve (+ signal) | 31G |
| Z28/2z1 | Left rear speaker group connector sleeve (- signal) | 32G |
| Z28/3z1 | Right rear speaker group connector sleeve (+ signal) | 34G |
| Z28/4z1 | Right rear speaker group connector sleeve (- signal) | 36G |
