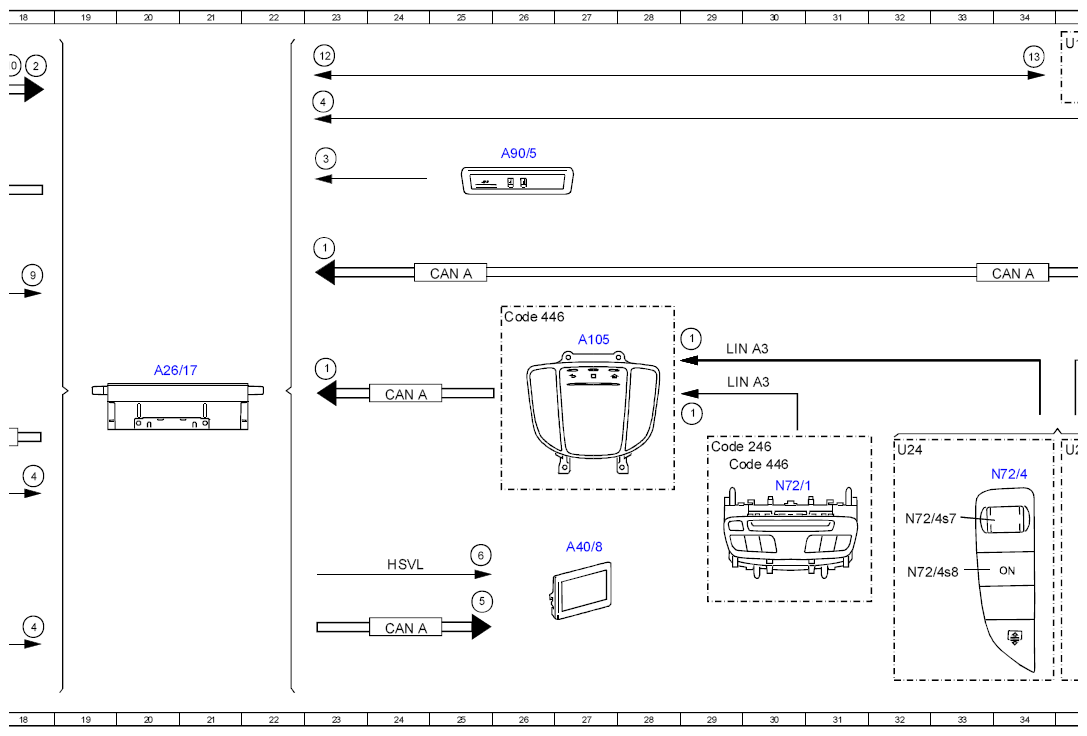

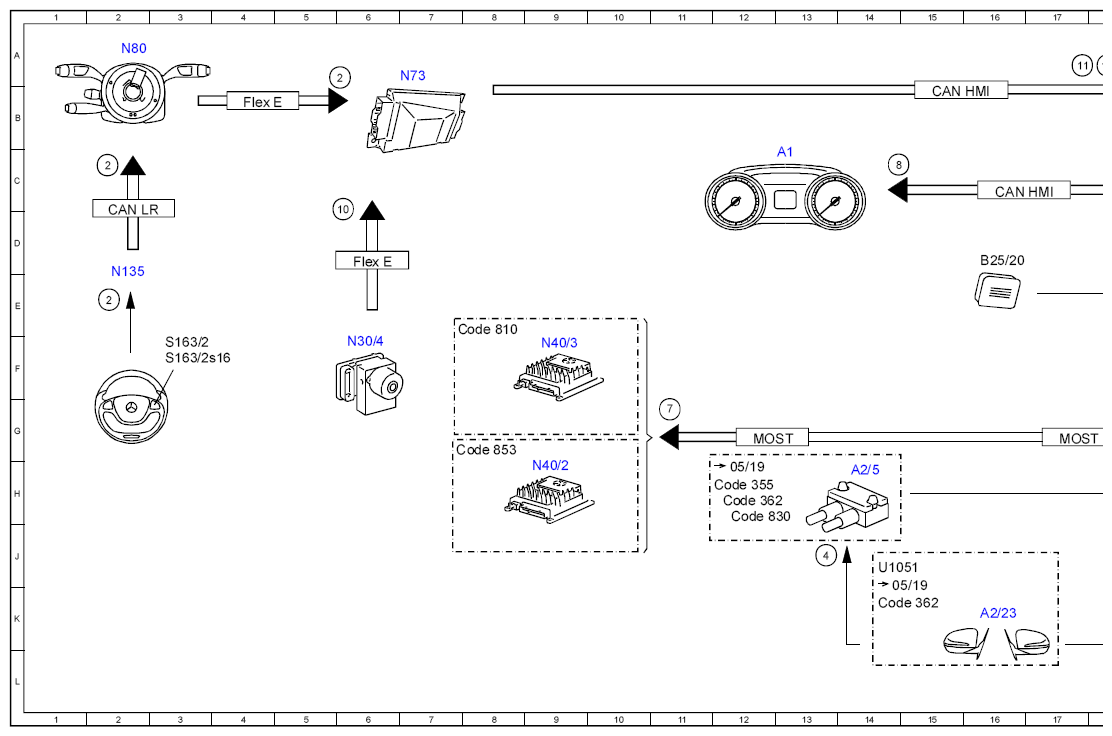

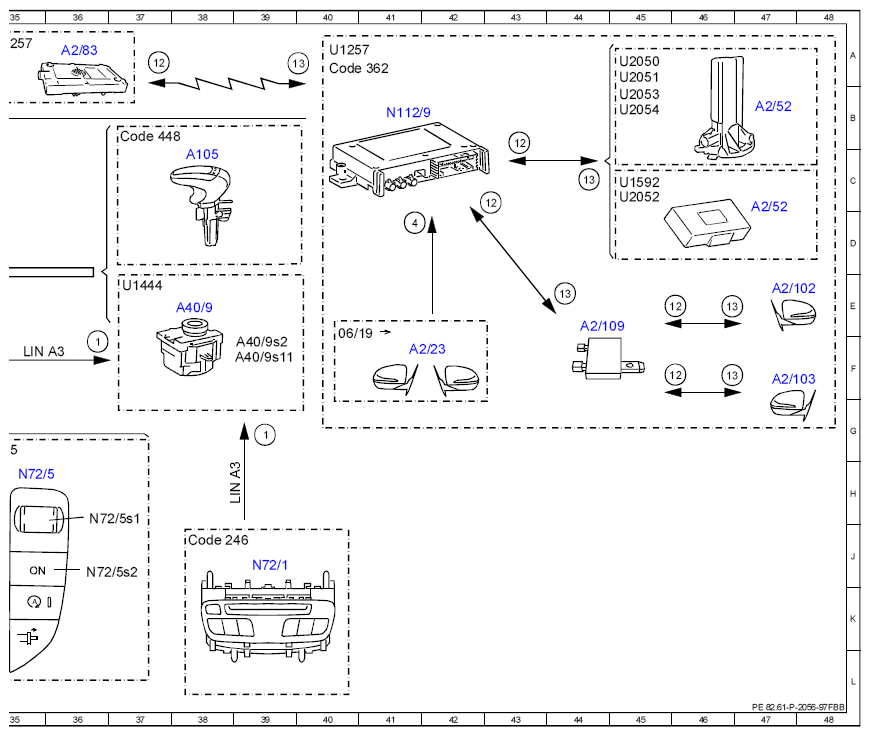

Electrical Function Schematic For Navigation System Function - PE82.61-P-2056-97FBB
Model 205 as of model year 2019 with code 357 (Map navigation)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 36F |
| 1 | Operation, signal | 39G |
| 1 | Operation, signal | 23D |
| 1 | Operation, signal | 29G |
| 1 | Operation, signal | 23F |
| 1 | Operation, signal | 28F |
| 10 | Wheel speed, signal | 6D |
| 10 | Wheel speed, signal | 18A |
| 11 | Reverse gear, status | 17A |
| 12 | Traffic data, signal | 23A |
| 12 | Traffic data, signal | 43B |
| 12 | Traffic data, signal | 46E |
| 12 | Traffic data, signal | 46F |
| 12 | Traffic data, signal | 37A |
| 12 | Traffic data, signal | 42C |
| 13 | Position data, signal | 34A |
| 13 | Position data, signal | 39A |
| 13 | Position data, signal | 44C |
| 13 | Position data, signal | 44E |
| 13 | Position data, signal | 47E |
| 13 | Position data, signal | 47F |
| 2 | Multifunction steering wheel button group, signal | 6A |
| 2 | Multifunction steering wheel button group, signal | 2C |
| 2 | Multifunction steering wheel button group, signal | 2E |
| 2 | Multifunction steering wheel button group, signal | 18A |
| 3 | Map data, signal | 23C |
| 4 | GPS, signal | 18K |
| 4 | GPS, signal | 18H |
| 4 | GPS, signal | 13J |
| 4 | GPS, signal | 41D |
| 4 | GPS, signal | 23B |
| 5 | Switch-on request, signal | 25K |
| 6 | Audio/COMAND display, actuation | 25J |
| 7 | Audio, signal | 11G |
| 8 | Instrument cluster, request | 14C |
| 9 | Voice input, signal | 18E |
| A1 | Instrument cluster | 13C |
| A105 | Touchpad | 38C |
| A105 | Touchpad | 27F |
| A2/102 | Left telephone antenna | 47E |
| A2/103 | Right telephone antenna | 47F |
| A2/109 | Telephone antenna splitter | 44E |
| A2/23 | GPS antenna | 16K |
| A2/23 | GPS antenna | 41F |
| A2/5 | Global positioning system antenna splitter | 14H |
| A2/52 | Emergency call system antenna | 47C |
| A2/52 | Emergency call system antenna | 47B |
| A2/83 | WLAN antenna | 36A |
| A26/17 | Head unit | 20F |
| A40/8 | Audio/COMAND display | 27J |
| A40/9 | Audio/COMAND control panel | 38E |
| A40/9s11 | Audio/COMAND controller | 39F |
| A40/9s2 | "Back" button | 39F |
| A90/5 | Multimedia connection unit | 26C |
| B25/20 | Driver hands-free system microphone | 16D |
| CAN A | Telematics CAN | 24K |
| CAN A | Telematics CAN | 25E |
| CAN A | Telematics CAN | 24F |
| CAN A | Telematics CAN | 34E |
| CAN HMI | User interface CAN | 15B |
| CAN HMI | User interface CAN | 16C |
| CAN LR | Steering wheel CAN | 2D |
| Code 246 | Analog clock | 38J |
| Code 246 | Analog clock | 29G |
| Code 355 | Preinstallation for navigation retrofit | 12H |
| Code 362 | HERMES LTE | 12H |
| Code 362 | HERMES LTE | 14K |
| Code 362 | HERMES LTE | 40A |
| Code 446 | Touchpad only | 26E |
| Code 446 | Touchpad only | 29H |
| Code 448 | Touchpad | 37B |
| Code 810 | Sound system | 7E |
| Code 830 | Additional parts for China vehicles | 12H |
| Code 853 | Midline sound system | 7G |
| Flex E | Chassis FlexRay | 4B |
| Flex E | Chassis FlexRay | 6D |
| HSVL | High-speed video link | 24J |
| LIN A3 | LCP LIN | 38H |
| LIN A3 | LCP LIN | 29F |
| LIN A3 | LCP LIN | 29F |
| LIN A3 | LCP LIN | 35F |
| MOST | Media Oriented System Transport | 17G |
| MOST | Media Oriented System Transport | 12G |
| N112/9 | HERMES control unit | 41B |
| N135 | Steering wheel electronics | 2E |
| N30/4 | Electronic Stability Program control unit | 6F |
| N40/2 | Sound system midline amplifier control unit | 9H |
| N40/3 | Sound system amplifier control unit | 9F |
| N72/1 | Upper control panel control unit | 39J |
| N72/1 | Upper control panel control unit | 30H |
| N72/4 | Left lower control panel | 34H |
| N72/4s7 | Volume control button | 32H |
| N72/4s8 | "ON" button | 32J |
| N72/5 | Right lower control panel | 35H |
| N72/5s1 | Volume adjustment button | 36H |
| N72/5s2 | "ON" button | 36J |
| N73 | Electronic ignition switch control unit | 7A |
| N80 | Steering column module control unit | 2A |
| S163/2 | Head unit multifunction steering wheel button group | 3F |
| S163/2s16 | Volume adjustment switch | 3F |
| U1051 | Not valid for code 360 (HERMES UMTS) and for code 362 (HERMES LTE) | 14J |
| U1257 | Valid for code 367 (Live Traffic Information) and subscription for real-time traffic data | 40A |
| U1257 | Valid for code 367 (Live Traffic Information) and subscription for real-time traffic data | 35A |
| U1444 | Not valid for code 446 (Touchpad only) | 37E |
| U1592 | Valid for model 253. 99 | 45C |
| U2050 | Valid for model 205.0 | 45A |
| U2051 | Valid for model 205.1 | 45A |
| U2052 | Valid for model 205. 2 | 45C |
| U2053 | Valid for model 205.3 | 45B |
| U2054 | Valid for model 205.4 | 45B |
| U24 | Valid for manual transmission | 32G |
| U25 | Valid for automatic transmission | 35G |
