Remove/Install Taillamp - AR82.10-P-4905LW
Model 205.0/1
Model 213.0/1

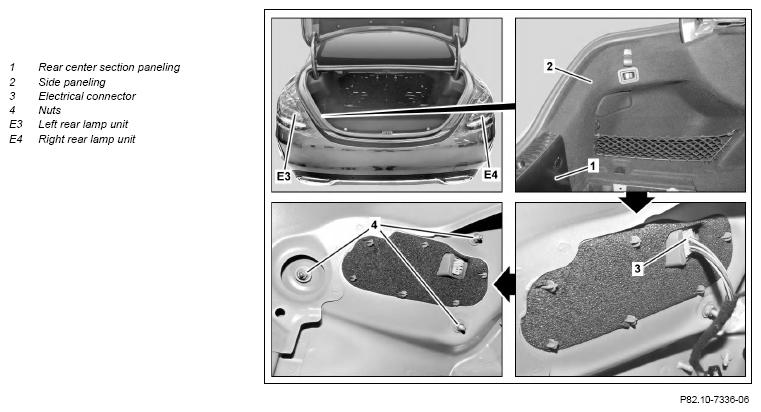

Shown on left rear lamp unit (E3)
| Risk of injury caused by fingers being jammed or pinched when removing, installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | No parts of the body or limbs should be within the operating area when the components are moving. | AS00.00-Z-0011-01A | |
| Notes on sensor system for trunk lid opening/closing | Model 205.0/1 with code P17 (KEYLESS-GO package) Model 213.0/1 with code P17 (KEYLESS-GO package) |
AH80.61-P-0001-01A | |
| Remove/install | |||
| 1 | Remove rear center section paneling (1) | AR68.30-P-4785LW | |
| 2.1 | Detach side paneling (2) in area of left rear lamp unit (E3) or right rear lamp unit (E4) until nuts (4) are accessible | Model 205.0/1 Model 213.0/1 except code 811 (Advanced sound system) |
|
| Model 205.0/1 | AR68.30-P-4800LW | ||
| Model 213.0/1 except code 811 (Advanced sound system) |
AR68.30-P-4800LWE | ||
| 2.2 | Remove left side trim (2) | Model 213.0/1 with code 811 (Advanced sound system) When removing left rear lamp unit (E3). |
AR68.30-P-4800LWE |
| 3 | Remove subwoofer | Model 213.0/1 with code 811 (Advanced sound system) When removing left rear lamp unit (E3). |
AR82.62-P-7841LWE |
| 4 | Disconnect electrical connector (3) from left rear lamp unit (E3) or right rear lamp unit (E4) | ||
| 5 | Unscrew nuts (4) | ||
| 6 | Remove left rear lamp unit (E3) or right rear lamp unit (E4) | Carefully remove left rear lamp unit (E3) or right rear lamp unit (E4). Otherwise the mount at the fender may be damaged. |
|
| 7 | Install in the reverse order |
