Remove/Install Passenger-Side Footwell Woofer - AR82.62-P-7823LWE
Model 205
Model 213, 238
Model 253
Model 293
Shown on model 205 with transmission 725
Shown on model 205
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Remove cover under passenger side instrument panel. | Model 293 | AR68.10-P-1502EQ |
| Model 205, 253 | AR68.10-P-1520LW | ||
| Model 213, 238 | AR68.10-P-1502LWE | ||
| 2 | Remove floor covering at front on front passenger side. | Model 293 | AR68.80-P-0008EQ |
| Model 205, 253 | AR68.20-P-2070LW | ||
| Model 213, 238 | AR68.20-P-2065LWE | ||

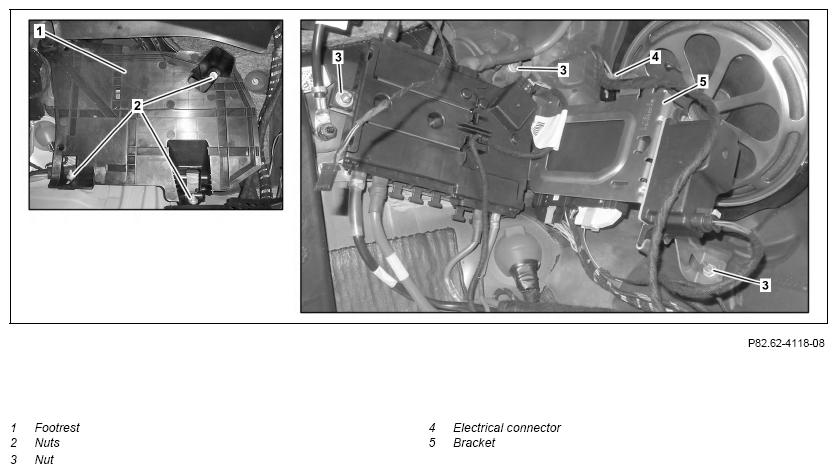

| 3 | Unscrew nuts (2) and remove footrest (1). | ||
| 4 | Remove additional battery. | Model 213.016/050/053/054/216 | AR54.10-P-0007LHV |
| Model 205.012/013/047/053/147/212/213/247/253 Model 253.354/954 |
AR54.10-P-0007LW | ||
| 5 | Disconnect electrical connection (4). | ||
| 6 | Unscrew nuts (3) and slide holder (5) to one side. | ||

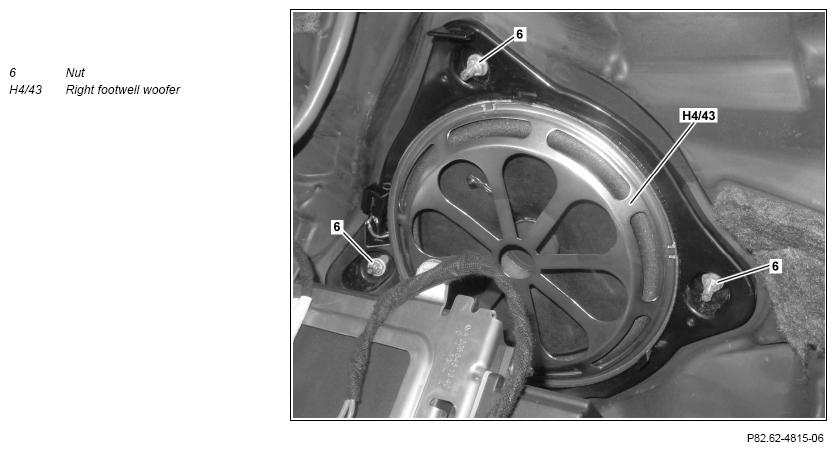

| 7 | Unscrew nuts (6). | ||
| 8 | Remove right footwell bass speaker (H4/43). | ||
| 9 | Install in the reverse order. |
