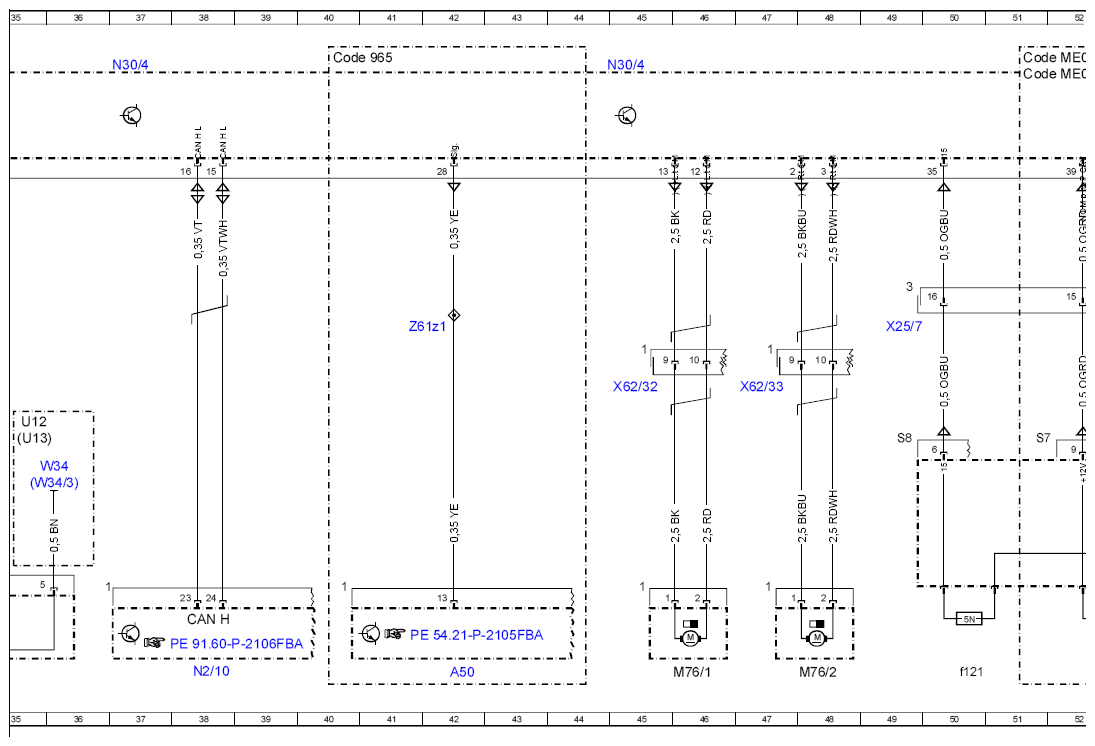

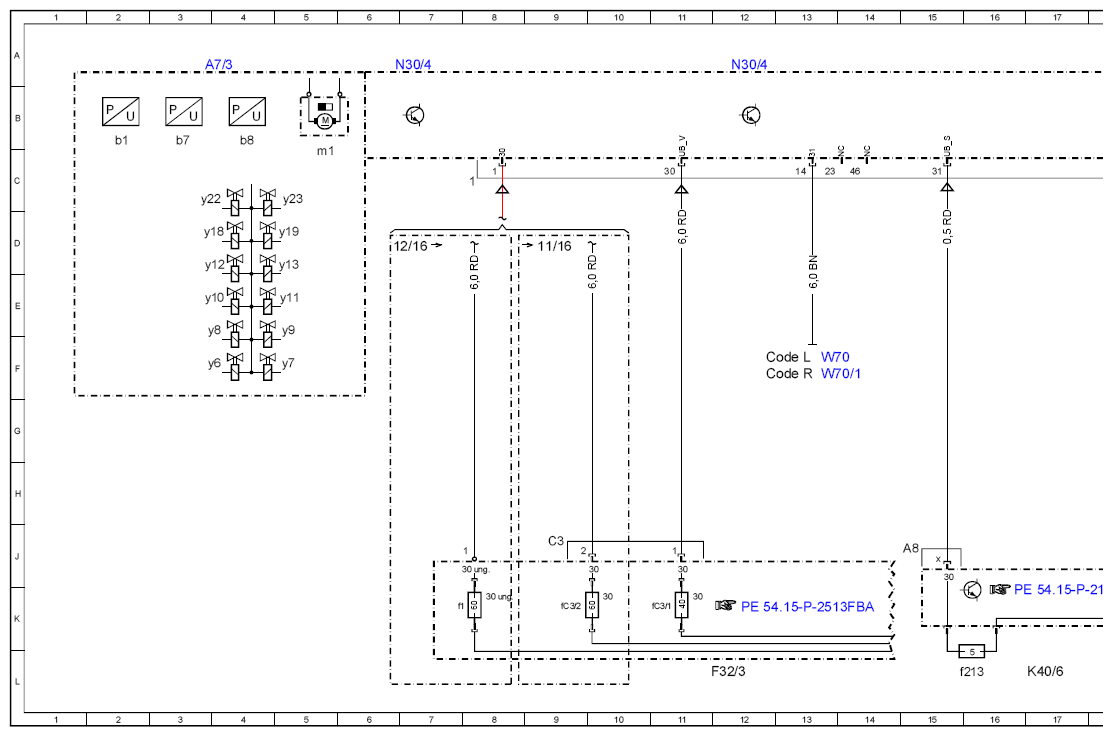

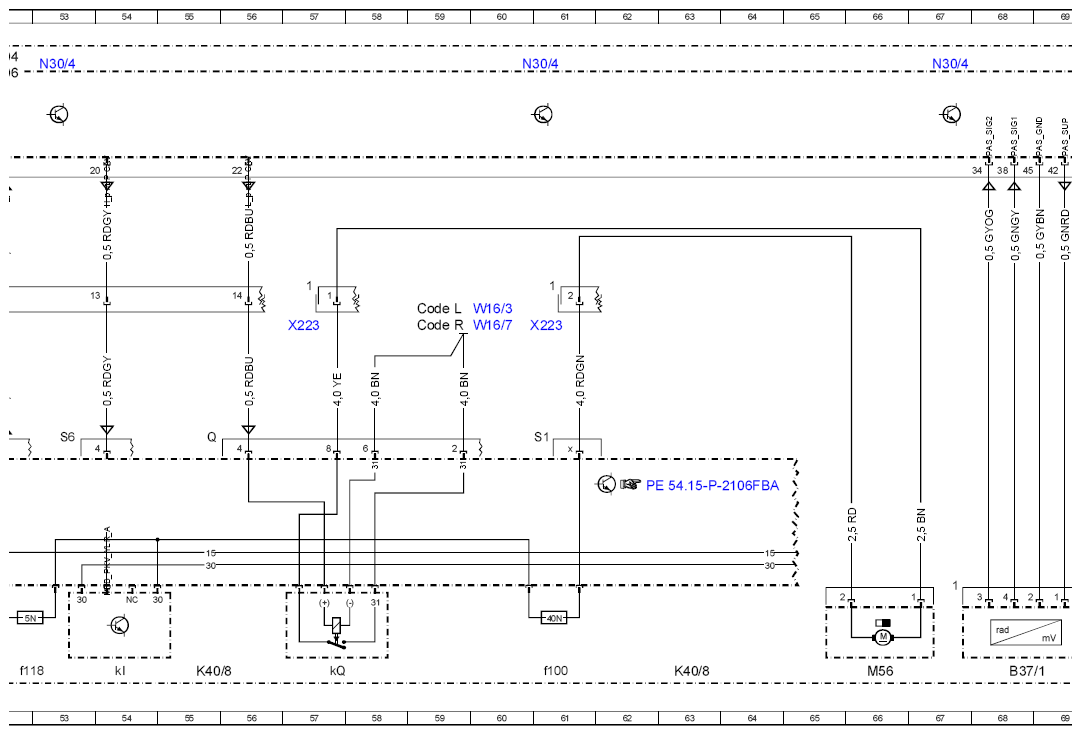

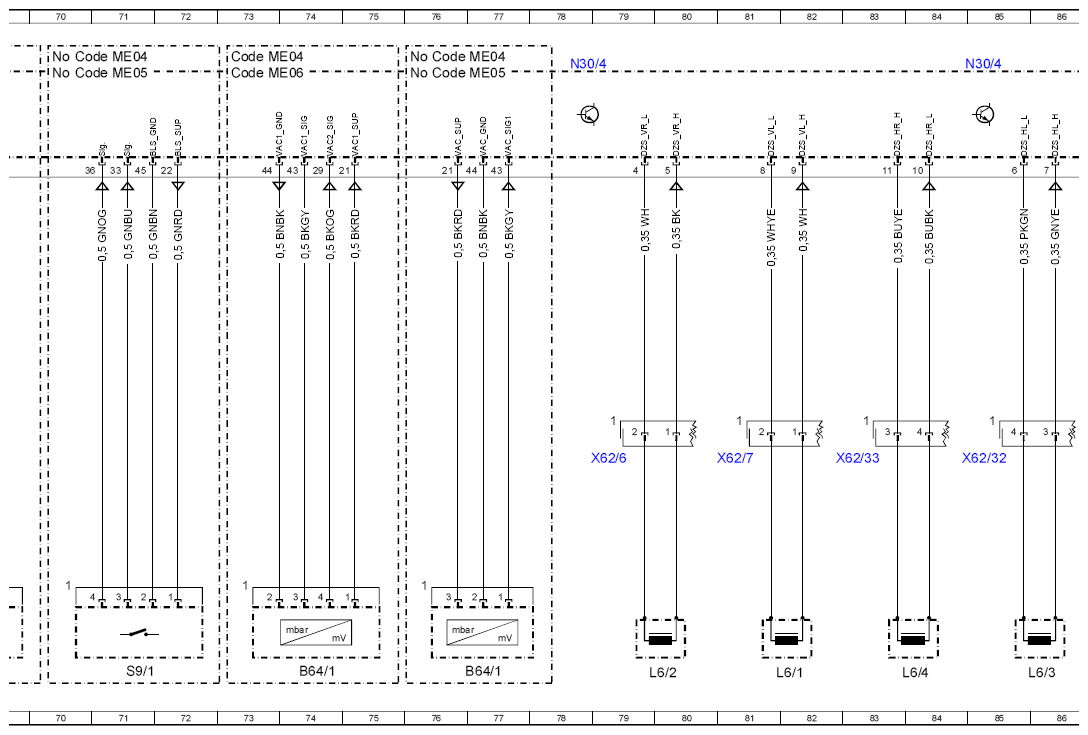

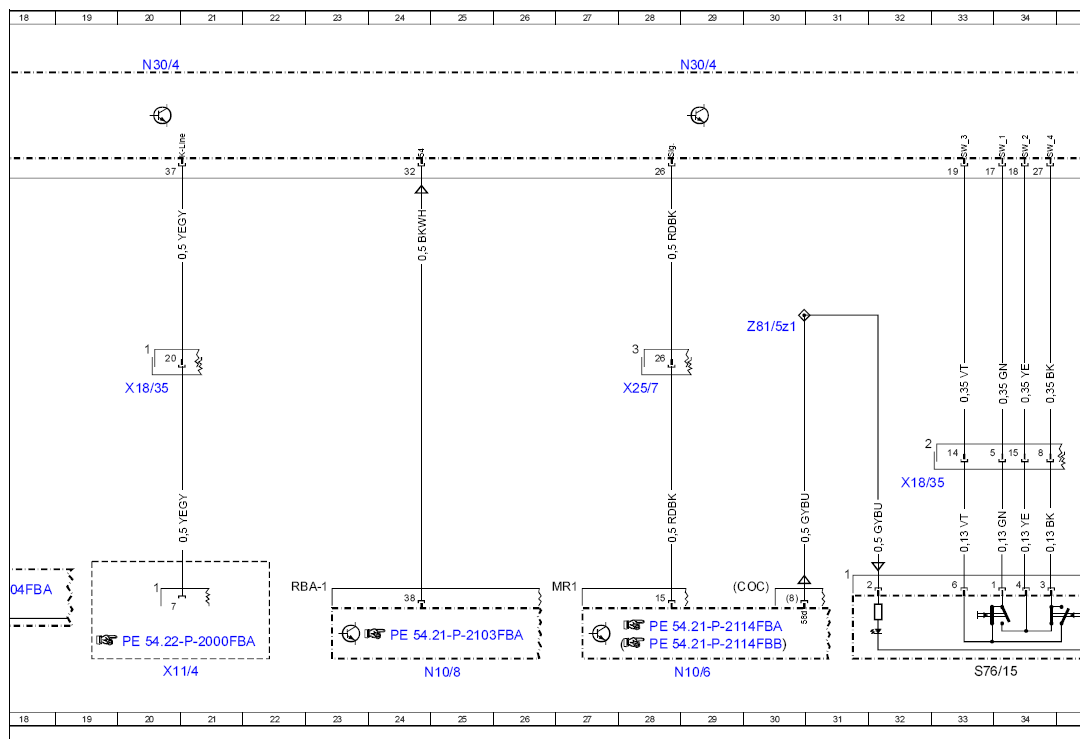

Wiring Diagram For Adaptive Brake (ABR) - PE42.47-P-2000-97FBA
Model 205 up to model year 2019 Control unit N30/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 96L |
| A50 | Taximeter | 42L |
| A7/3 | Traction system hydraulic unit | 4A |
| A7/3b1 | Front axle brake pressure sensor | 2B |
| A7/3b7 | Front pressure sensor | 3B |
| A7/3b8 | Rear pressure sensor | 4B |
| A7/3m1 | High pressure and return pump | 5C |
| A7/3y10 | Left rear pressure regulator valve (pressure hold) | 3E |
| A7/3y11 | Left rear pressure regulator valve (pressure release) | 5E |
| A7/3y12 | Right rear pressure regulator valve (pressure hold) | 3D |
| A7/3y13 | Right rear pressure regulator valve (pressure release) | 5D |
| A7/3y18 | Front axle switchover valve | 3D |
| A7/3y19 | Rear axle switchover valve | 5D |
| A7/3y22 | Front axle intake ball valve | 3C |
| A7/3y23 | Rear axle intake ball valve | 5C |
| A7/3y6 | Left front pressure regulator valve (pressure hold) | 3F |
| A7/3y7 | Left front pressure regulator valve (pressure release) | 5F |
| A7/3y8 | Right front pressure regulator valve (pressure hold) | 3E |
| A7/3y9 | Right front pressure regulator valve (pressure release) | 5E |
| B37/1 | Pedal angle sensor | 68L |
| B64/1 | Brake vacuum sensor | 74L |
| B64/1 | Brake vacuum sensor | 77L |
| CAN H | Vehicle dynamics CAN | 38K |
| Code 965 | Taxi/rental car - Pre-installation | 40A |
| Code L | LEFT-HAND DRIVE | 12F |
| Code L | LEFT-HAND DRIVE | 59E |
| Code ME04 | Hybrid drive 20 KW VARIANT | 51A |
| Code ME04 | Hybrid drive 20 KW VARIANT | 70A |
| Code ME04 | Hybrid drive 20 KW VARIANT | 73A |
| Code ME04 | Hybrid drive 20 KW VARIANT | 76A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 76A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 70A |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 51A |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 73A |
| Code R | RIGHT-HAND DRIVE | 12F |
| Code R | RIGHT-HAND DRIVE | 59E |
| F32/3 | Engine compartment prefuse box | 12L |
| F32/3f1 | Fuse 1 | 7K |
| F32/3fC3/1 | Electrical fuse | C3/1 |
| F32/3fC3/2 | Electrical fuse C3/2 | C3/2 |
| K40/6 | Driver-side fuse and relay module | 17L |
| K40/6f213 | Fuse 213 | 16L |
| K40/8 | Engine fuse and relay module | 55L |
| K40/8 | Engine fuse and relay module | 63L |
| K40/8f100 | Fuse 100 | 61L |
| K40/8f118 | Fuse 118 | 52L |
| K40/8f121 | Fuse 121 | 50L |
| K40/8kI | Vacuum pump relay (+) | 54L |
| K40/8kQ | Vacuum pump relay (-) | 57L |
| L6/1 | Left front axle rpm sensor | 82L |
| L6/2 | Right front axle rpm sensor | 80L |
| L6/3 | Left rear axle rpm sensor | 86L |
| L6/4 | Right rear axle rpm sensor | 84L |
| M56 | Vacuum pump | 66L |
| M76/1 | Left electric parking brake actuator motor | 46L |
| M76/2 | Right electric parking brake actuator motor | 48L |
| N10/6 | Front SAM control unit | 29L |
| N10/8 | Rear SAM control unit | 25L |
| N2/10 | Supplemental restraint system control unit | 38L |
| N30/4 | Electronic Stability Program control unit | 7A |
| N30/4 | Electronic Stability Program control unit | 12A |
| N30/4 | Electronic Stability Program control unit | 20A |
| N30/4 | Electronic Stability Program control unit | 29A |
| N30/4 | Electronic Stability Program control unit | 37A |
| N30/4 | Electronic Stability Program control unit | 45A |
| N30/4 | Electronic Stability Program control unit | 53A |
| N30/4 | Electronic Stability Program control unit | 60A |
| N30/4 | Electronic Stability Program control unit | 67A |
| N30/4 | Electronic Stability Program control unit | 78A |
| N30/4 | Electronic Stability Program control unit | 85A |
| S76/15 | Electric parking brake switch | 33L |
| S9/1 | Stop lamp switch | 71L |
| U12 | Valid for left-hand drive vehicles | 35G |
| U13 | Valid for right-hand drive vehicles | 35G |
| W16/3 | Left major assembly compartment ground point | 60E |
| W16/7 | Right major assembly compartment electronics ground point | 60E |
| W34 | Left footwell ground point | 36H |
| W34/3 | Right footwell ground point | 35H |
| W70 | Electronic Stability Program ground point | 13F |
| W70/1 | Left ESP® ground point | 13F |
| X11/4 | Diagnostic connector | 20L |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 20F |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 32H |
| X223 | Vacuum pump electrical connector | 57E |
| X223 | Vacuum pump electrical connector | 61E |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 28F |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 49E |
| X62/32 | Rear axle electrical connector, left distributor | 45F |
| X62/32 | Rear axle electrical connector, left distributor | 85H |
| X62/33 | Rear axle electrical connector, right distributor | 47F |
| X62/33 | Rear axle electrical connector, right distributor | 83H |
| X62/6 | Front axle electrical connector, right distributor | 79H |
| X62/7 | Front axle electrical connector, left distributor | 81H |
| Z61z1 | Signal line connector sleeve | 42E |
| Z81/5z1 | Circuit 58d connector sleeve | 30E |
