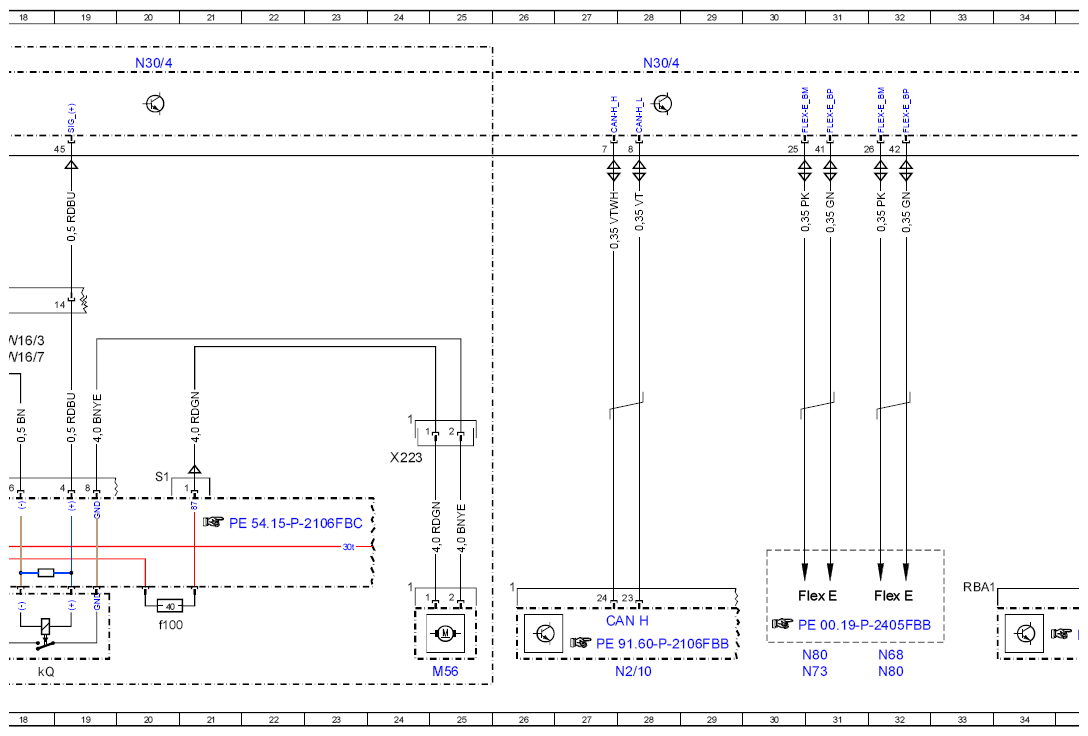

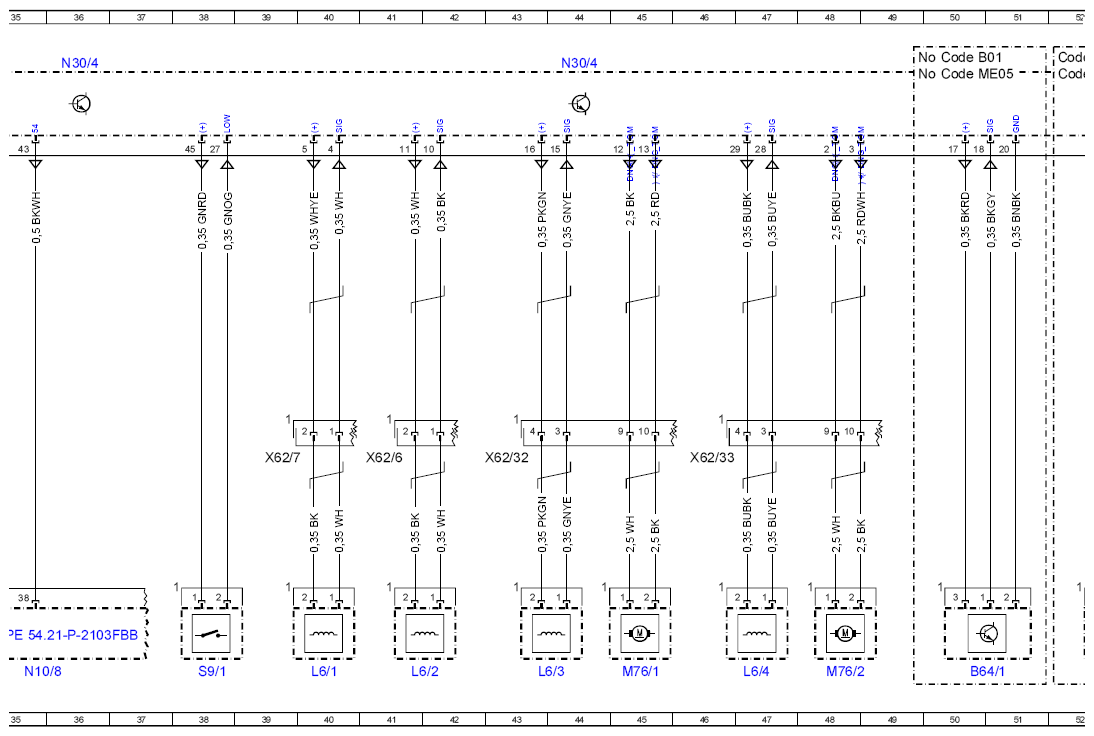

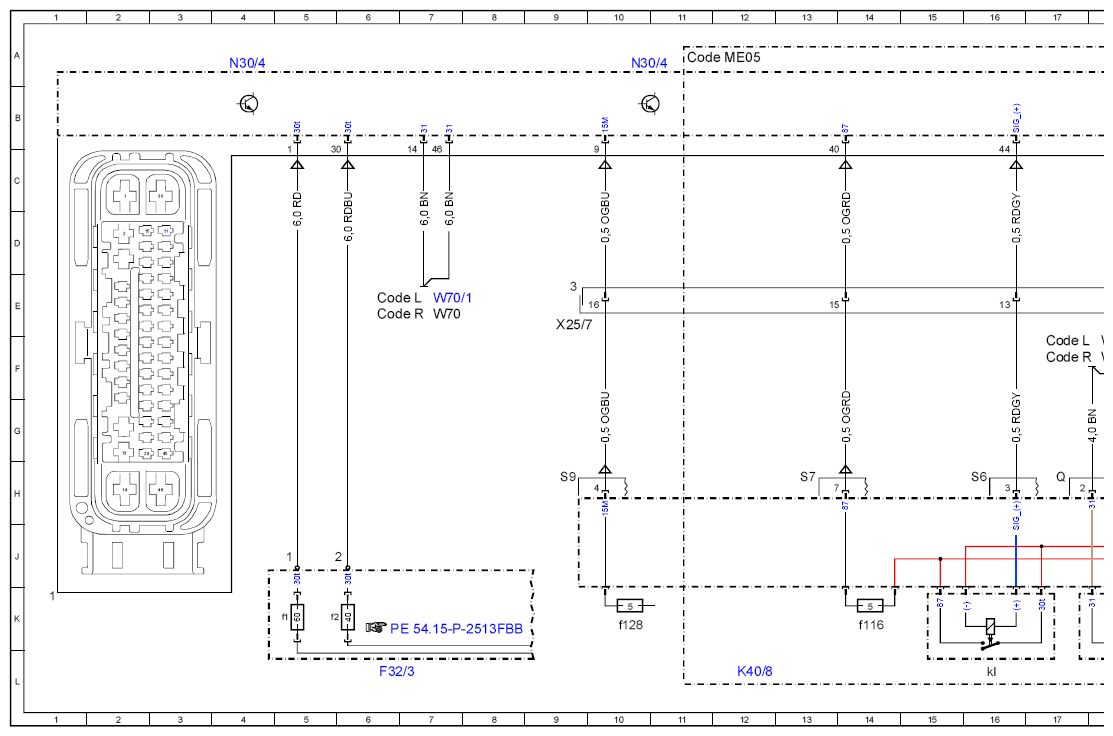

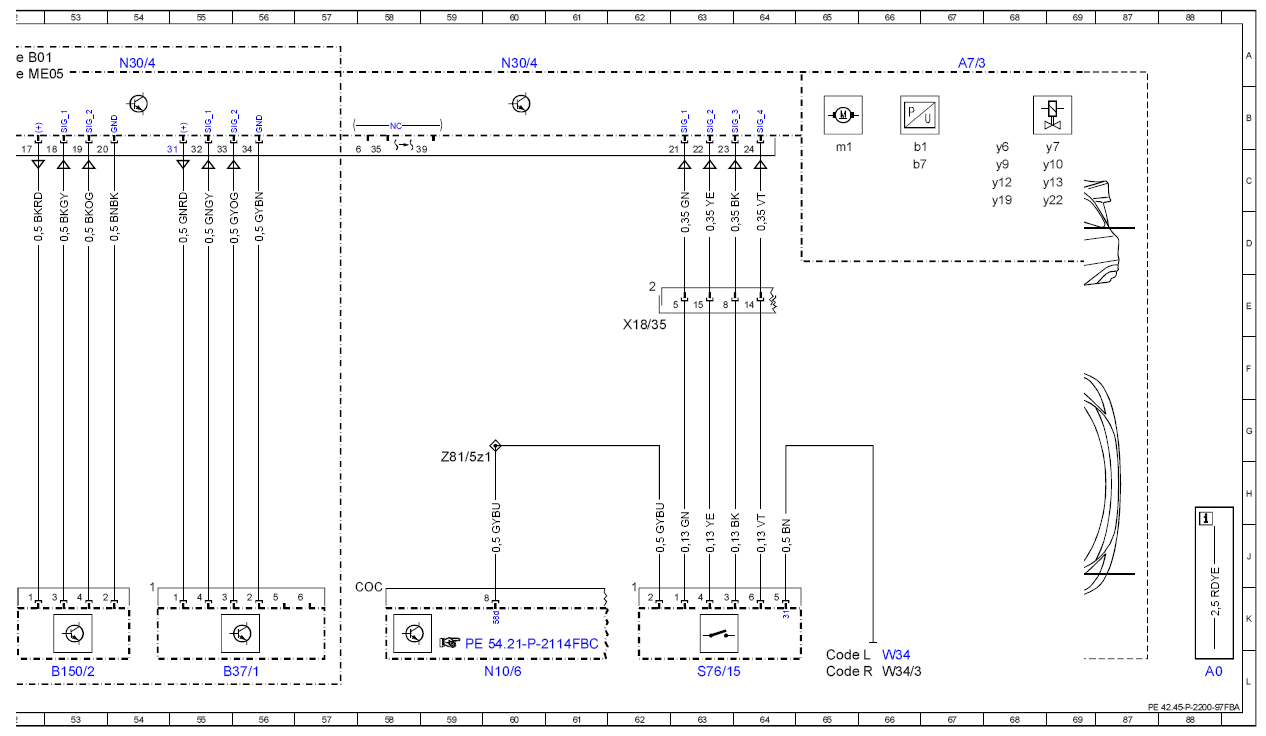

Wiring Diagram Electronic Stability Program (ESP) - PE42.45-P-2200-97FBA
Model 205 as of model year 2019 Control unit N30/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A7/3 | Traction system hydraulic unit | 67A |
| A7/3b1 | Front axle brake pressure sensor | 66C |
| A7/3b7 | Front pressure sensor | 66C |
| A7/3m1 | High pressure and return pump | 65C |
| A7/3y10 | Left rear pressure regulator valve (pressure hold) | 69C |
| A7/3y11 | Left rear pressure regulator valve (pressure release) | 69C |
| A7/3y12 | Right rear pressure regulator valve (pressure hold) | 68C |
| A7/3y13 | Right rear pressure regulator valve (pressure release) | 69C |
| A7/3y18 | Front axle switchover valve | 69C |
| A7/3y19 | Rear axle switchover valve | 68C |
| A7/3y22 | Front axle intake ball valve | 69C |
| A7/3y23 | Rear axle intake ball valve | 69C |
| A7/3y6 | Left front pressure regulator valve (pressure hold) | 68C |
| A7/3y7 | Left front pressure regulator valve (pressure release) | 69C |
| A7/3y8 | Right front pressure regulator valve (pressure hold) | 69C |
| A7/3y9 | Right front pressure regulator valve (pressure release) | 68C |
| B150/2 | Dual brake vacuum sensor | 53L |
| B37/1 | Pedal angle sensor | 55L |
| B64/1 | Brake vacuum sensor | 50L |
| CAN H | Vehicle dynamics CAN | 28K |
| Code B01 | 48V technology | 52A |
| Code B01 | 48V technology | 50A |
| Code L | LEFT-HAND DRIVE | 17F |
| Code L | LEFT-HAND DRIVE | 6E |
| Code L | LEFT-HAND DRIVE | 65L |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 11A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 52A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 50A |
| Code R | RIGHT-HAND DRIVE | 17F |
| Code R | RIGHT-HAND DRIVE | 6E |
| Code R | RIGHT-HAND DRIVE | 65L |
| F32/3 | Engine compartment prefuse box | 6L |
| F32/3f1 | Fuse 1 | 5K |
| F32/3f2 | Fuse 2 | 5K |
| Flex E | Chassis FlexRay | 31K |
| Flex E | Chassis FlexRay | 32K |
| K40/8 | Engine fuse and relay module | 12L |
| K40/8f100 | Fuse 100 | 20K |
| K40/8f116 | Fuse 116 | 14K |
| K40/8f128 | Fuse 128 | 10K |
| K40/8kI | Vacuum pump relay (+) | 16L |
| K40/8kQ | Relay Q | 18L |
| L6/1 | Left front axle rpm sensor | 40L |
| L6/2 | Right front axle rpm sensor | 41L |
| L6/3 | Left rear axle rpm sensor | 43L |
| L6/4 | Right rear axle rpm sensor | 47L |
| M56 | Vacuum pump | 25L |
| M76/1 | Left electric parking brake actuator motor | 45L |
| M76/2 | Right electric parking brake actuator motor | 48L |
| N10/6 | Front SAM control unit | 60L |
| N10/8 | Rear SAM control unit | 35L |
| N2/10 | Supplemental restraint system control unit | 28L |

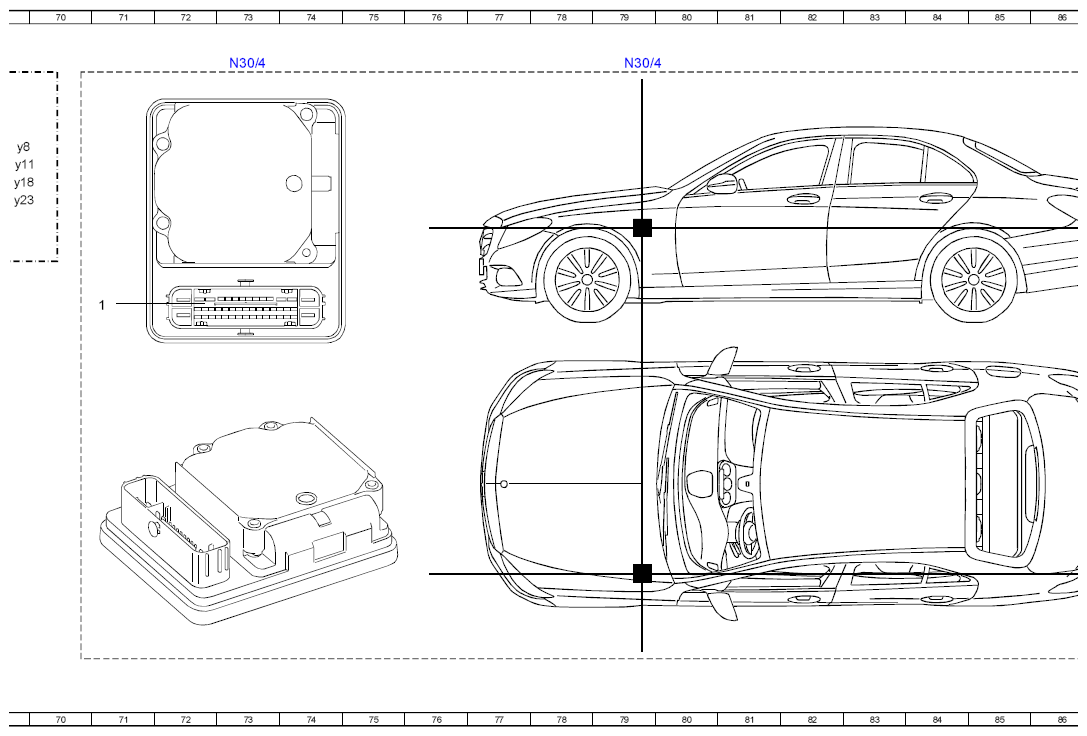

| N30/4 | Electronic Stability Program control unit | 4A |
| N30/4 | Electronic Stability Program control unit | 10A |
| N30/4 | Electronic Stability Program control unit | 20A |
| N30/4 | Electronic Stability Program control unit | 28A |
| N30/4 | Electronic Stability Program control unit | 36A |
| N30/4 | Electronic Stability Program control unit | 44A |
| N30/4 | Electronic Stability Program control unit | 73A |
| N30/4 | Electronic Stability Program control unit | 54A |
| N30/4 | Electronic Stability Program control unit | 60A |
| N30/4 | Electronic Stability Program control unit | 79A |
| N68 | Electrical power steering control unit | 32L |
| N73 | Electronic ignition switch control unit | 31L |
| N80 | Steering column module control unit | 31L |
| N80 | Steering column module control unit | 32L |
| S76/15 | Electric parking brake switch | 63L |
| S9/1 | Stop lamp switch | 38L |
| W16/3 | Left major assembly compartment ground point | 18F |
| W16/7 | Right major assembly compartment electronics ground point | 18F |
| W34 | Left footwell ground point | 66L |
| W34/3 | Right footwell ground point | 66L |
| W70 | Electronic Stability Program ground point | 7E |
| W70/1 | Left ESP® ground point | 7E |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 62E |
| X223 | Vacuum pump electrical connector | 24H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 9E |
| X62/32 | Rear axle electrical connector, left distributor | 43H |
| X62/33 | Rear axle electrical connector, right distributor | 46H |
| X62/6 | Front axle electrical connector, right distributor | 41H |
| X62/7 | Front axle electrical connector, left distributor | 39H |
| Z81/5z1 | Circuit 58d connector sleeve | 59G |
