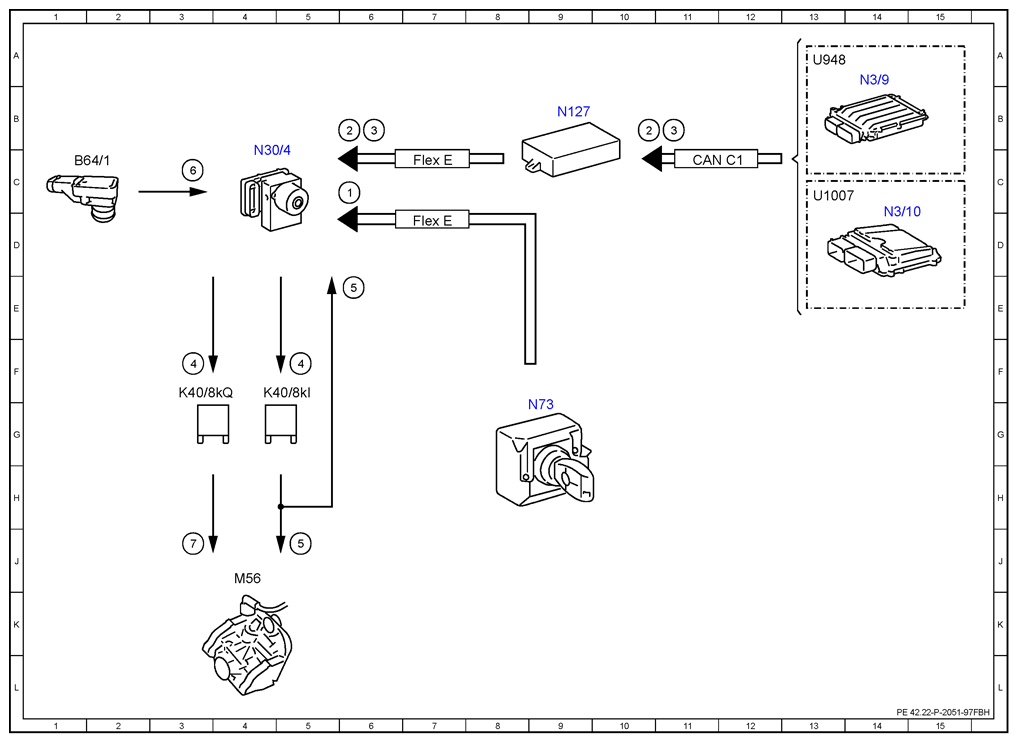

Electrical Function Schematic For Vacuum Supply - PE42.22-P-2051-97FBH
Model 205.012/013/047/053/054/147/212/213/247/253, 253.354/954/99
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 6C |
| 2 | Engine running, signal | 6B |
| 2 | Engine running, signal | 10B |
| 3 | Drivetrain operational, signal | 6B |
| 3 | Drivetrain operational, signal | 11B |
| 4 | Vacuum pump relay, actuation | 5F |
| 4 | Vacuum pump relay, actuation | 3F |
| 5 | Vacuum pump, actuation (-) | 5J |
| 5 | Vacuum pump, actuation (-) | 6E |
| 6 | Brake vacuum sensor, signal | 3C |
| 7 | Vacuum pump, actuation | 3J |
| B64/1 | Brake vacuum sensor | 1C |
| CAN C1 | Drive train CAN | 11C |
| Flex E | Chassis FlexRay | 7C |
| Flex E | Chassis FlexRay | 7D |
| K40/8kI | Vacuum pump relay (+) | 4F |
| K40/8kQ | Vacuum pump relay (-) | 3F |
| M56 | Vacuum pump | 4J |
| N127 | Drivetrain control unit | 9B |
| N3/10 | ME-SFI [ME] control unit | 14D |
| N3/9 | CDI control unit | 14A |
| N30/4 | Electronic Stability Program control unit | 4C |
| N73 | Electronic ignition switch control unit | 8G |
| U1007 | Valid for engine 274 | 13C |
| U948 | Valid for diesel engine 651 | 13A |
