Removing and installing headlamp for daytime running light - AR82.10-P-2300W
MODEL 172.4 with CODE (240) LED daytime running lights with CODE (236) Daytime running lights in LED design

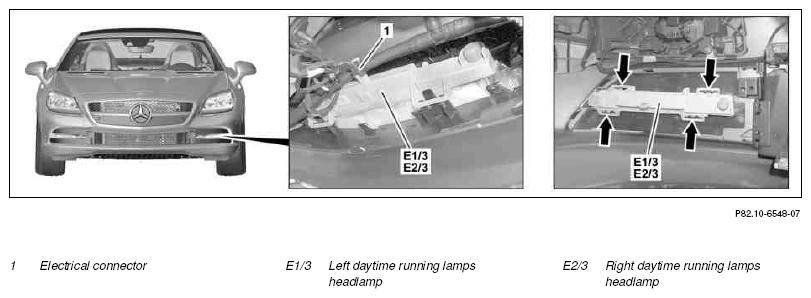

With code (240) LED daytime running lights, shown on the left side of vehicle

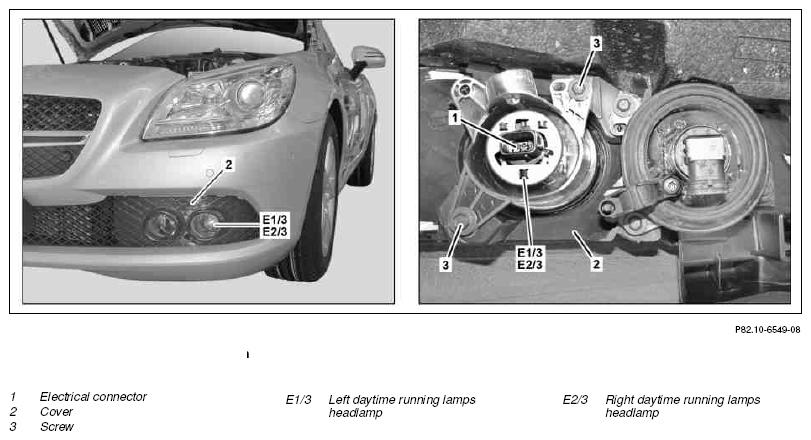

With code (236) Daytime running lights in LED design, shown on the left side of vehicle
| Remove/install | |||
| 1 | Lift vehicle on lifting platform. | AR00.60-P-1000V | |
| 2.1 | Remove bottom engine compartment paneling at front | Engine 271, 276 When removing left daytime running lights headlamp (E1/3). |
AR61.20-P-1105W |
| 2.2 | Remove bottom section of soundproofing at front | Engine 651 When removing left daytime running lights headlamp (E1/3). |
AR94.30-P-5300W |
| 2.3 | Detach right fender liner in front area until right daytime running lights headlamp (E2/3) is accessible | When removing right daytime running lights headlamp (E2/3). | AR88.10-P-1300W |
| 3 | Disconnect electrical connector (1) | ||
| 4.1 | Release left daytime running lights headlamp (E1/3) or right daytime running lights headlamp (E2/3) at catch hooks (arrows) and remove | With code (240) LED daytime running lights | |
| 4.2 | Remove screws/bolts (3) and remove left daytime running lights headlamp (E1/3) or right daytime running lights headlamp (E2/3) | With code (236) Daytime running lights in LED version |
|
| 5 | Install in the reverse order |
