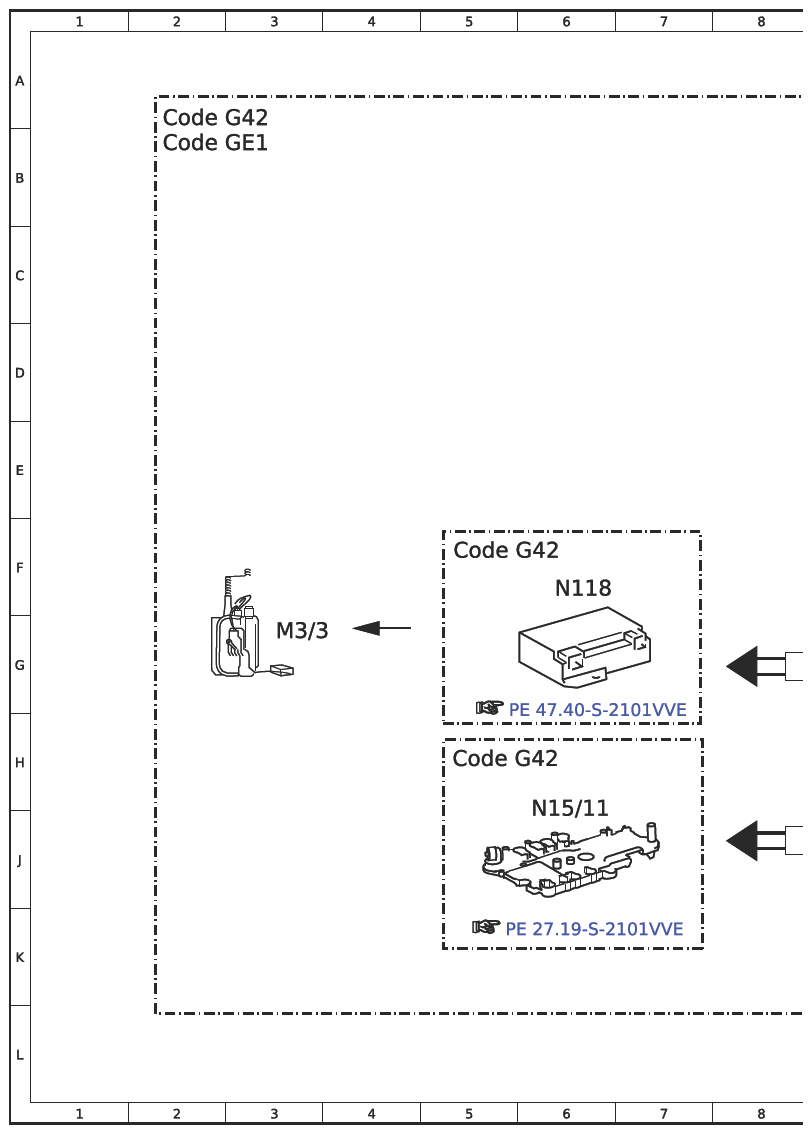

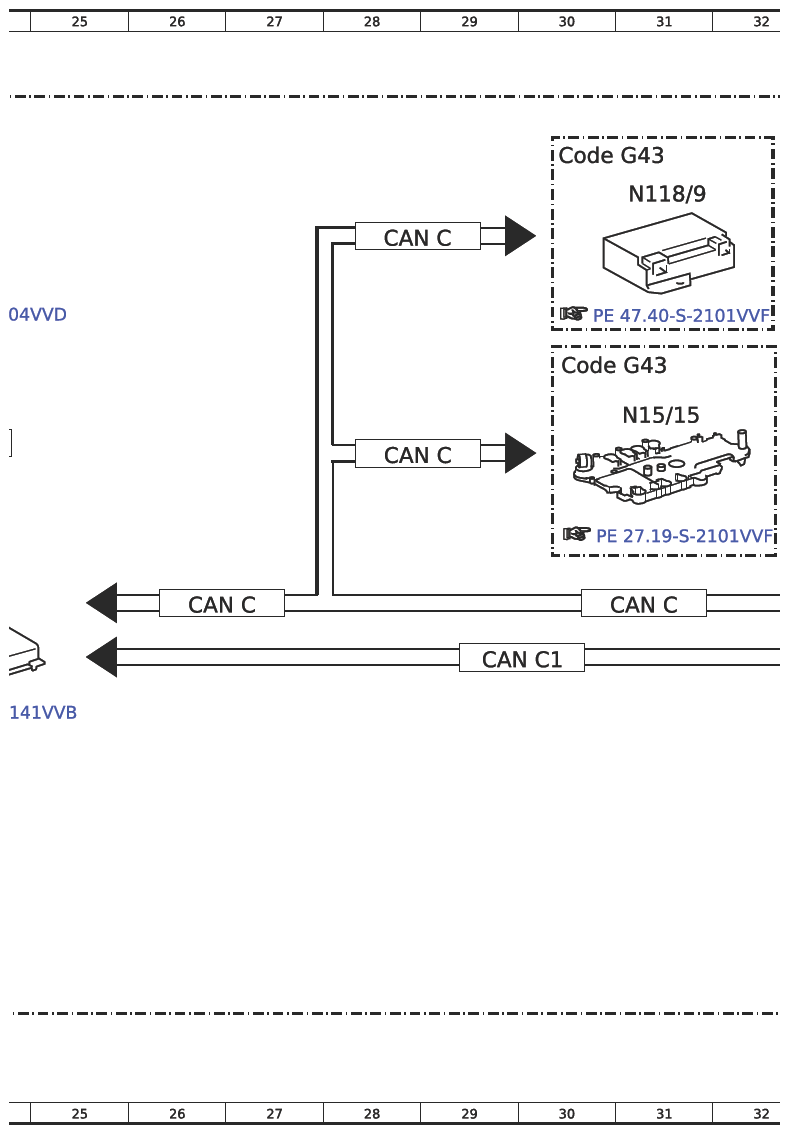

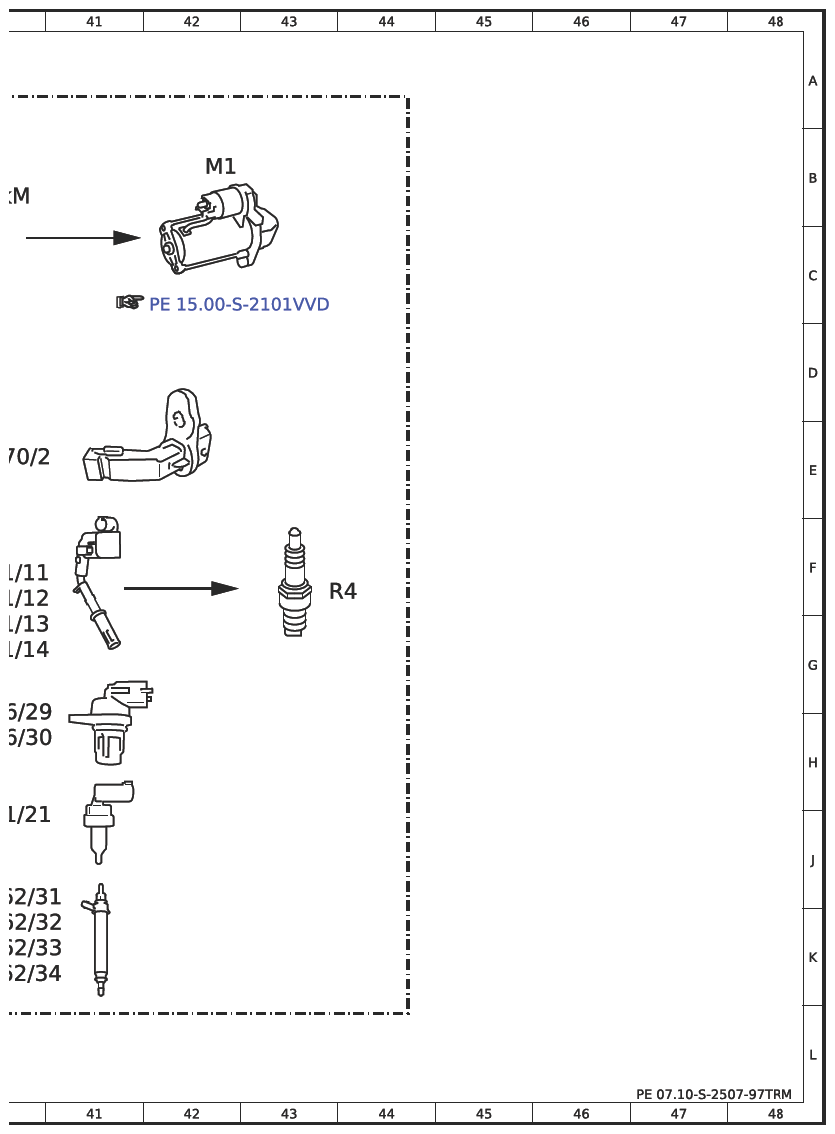

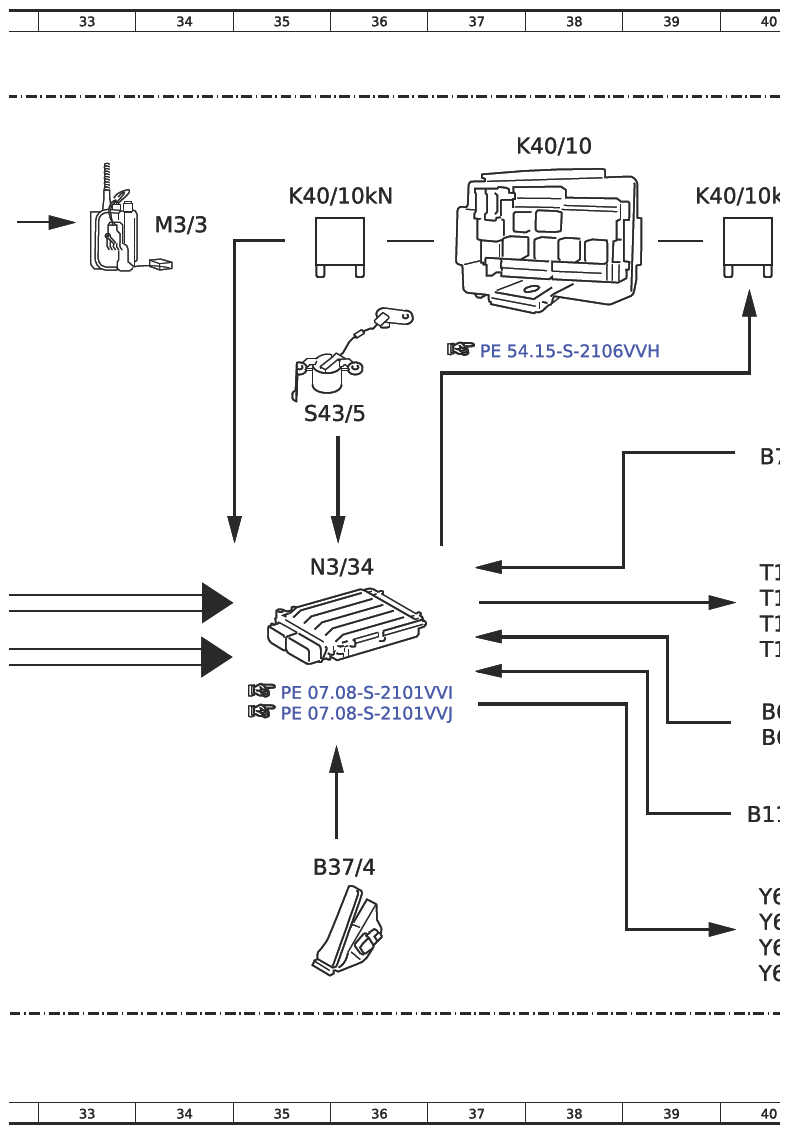

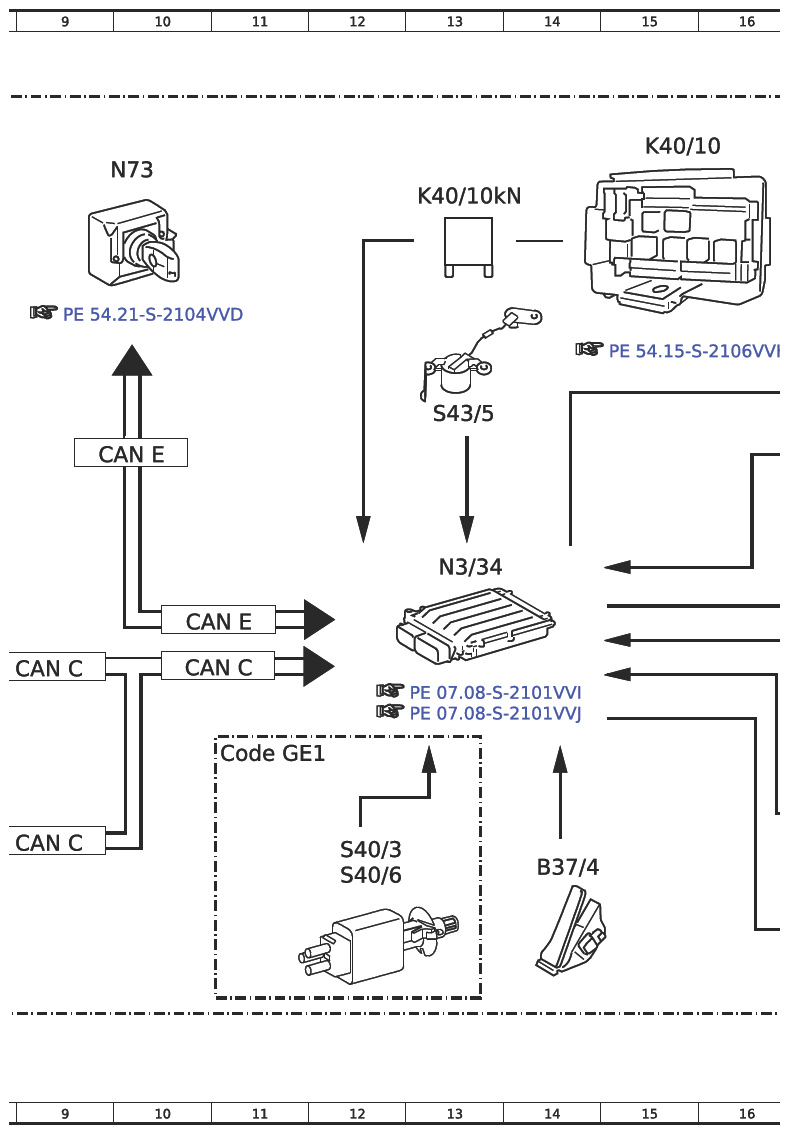

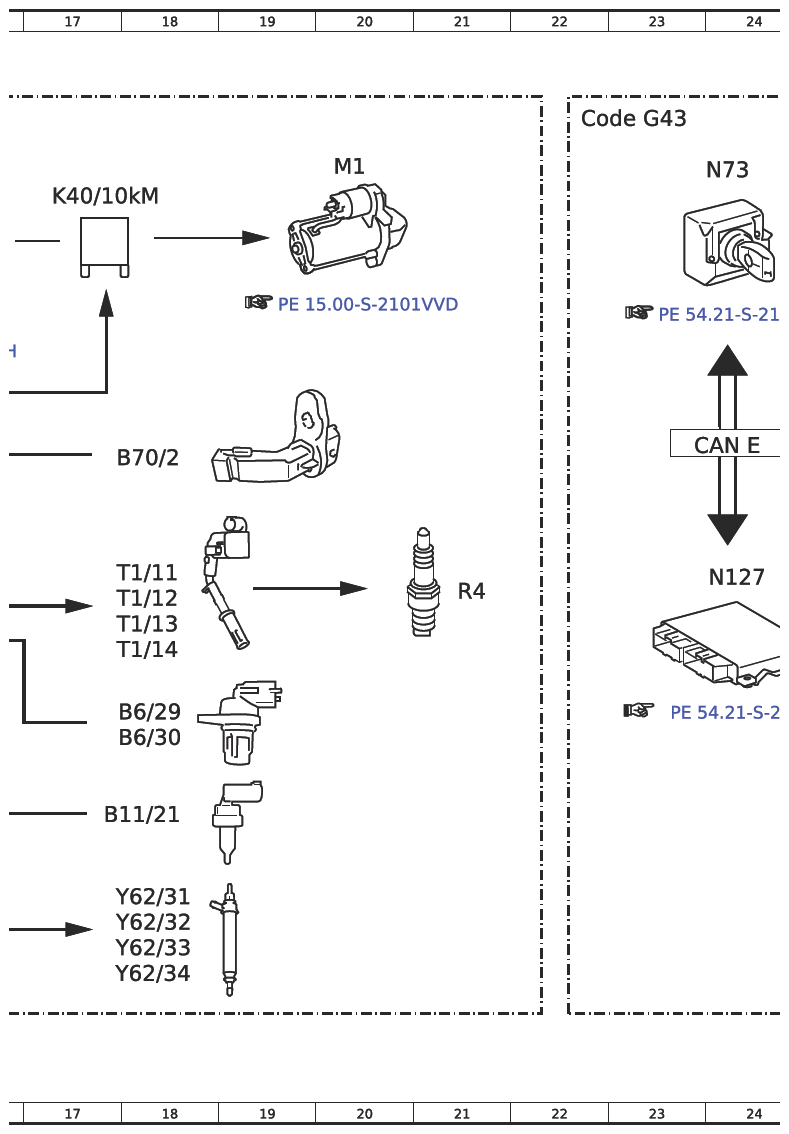

Function Schematic For Starting - PE07.10-S-2507-97TRM
Engine 274 in model 447.6/7
with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| B11/21 | Coolant temperature sensor | 18J |
| B11/21 | Coolant temperature sensor | 40J |
| B37/4 | Accelerator pedal module | 14J |
| B37/4 | Accelerator pedal module | 35J |
| B6/29 | Intake camshaft Hall sensor | 17H |
| B6/29 | Intake camshaft Hall sensor | 40H |
| B6/30 | Exhaust camshaft Hall sensor | 17H |
| B6/30 | Exhaust camshaft Hall sensor | 40H |
| B70/2 | Crankshaft Hall sensor | 17E |
| B70/2 | Crankshaft Hall sensor | 40E |
| CAN C | Drive train CAN | 9J |
| CAN C | Drive train CAN | 10G |
| CAN C | Drive train CAN | 9G |
| CAN C | Drive train CAN | 31F |
| CAN C | Drive train CAN | 26F |
| CAN C | Drive train CAN | 28C |
| CAN C | Drive train CAN | 28E |
| CAN C1 | Engine CAN | 29G |
| CAN E | Chassis CAN | 10G |
| CAN E | Chassis CAN | 10E |
| CAN E | Chassis CAN | 24E |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 5H |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 5F |
| Code G43 | 9G-TRONIC | 22A |
| Code G43 | 9G-TRONIC | 30D |
| Code G43 | 9G-TRONIC | 30B |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| Code GE1 | 6-speed manual transmission TSG 380 | 11H |
| K40/10 | Engine compartment fuse and relay module | 15B |
| K40/10 | Engine compartment fuse and relay module | 38B |
| K40/10kM | Starter circuit 50 relay | 17B |
| K40/10kM | Starter circuit 50 relay | 40B |
| K40/10kN | Circuit 87M relay | 13B |
| K40/10kN | Circuit 87M relay | 35B |
| M1 | Starter | 20B |
| M1 | Starter | 42B |
| M3/3 | Fuel pump with fuel feed module | 3G |
| M3/3 | Fuel pump with fuel feed module | 34C |
| N118 | Fuel system control unit (FSCU) | 6F |
| N118/9 | Fuel system control unit (FSCU) | 31B |
| N127 | Drivetrain control unit | 24F |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 6J |
| N15/15 | Fully integrated transmission control (VGS) electric controller unit | 31E |
| N3/34 | ME-SFI [ME] control unit | 13F |
| N3/34 | ME-SFI [ME] control unit | 35F |
| N73 | Electronic ignition lock (EZS) control unit | 10B |
| N73 | Electronic ignition lock (EZS) control unit | 24B |
| R4 | Spark plugs | 21F |
| R4 | Spark plugs | 43F |
| S40/3 | Clutch pedal switch | 12J |
| S40/6 | Clutch pedal switch | 12J |
| S43/5 | Oil level check switch | 13D |
| S43/5 | Oil level check switch | 35D |
| T1/11 | Cylinder 1 ignition coil | 17F |
| T1/11 | Cylinder 1 ignition coil | 40F |
| T1/12 | Cylinder 2 ignition coil | 17F |
| T1/12 | Cylinder 2 ignition coil | 40F |
| T1/13 | Cylinder 3 ignition coil | 17G |
| T1/13 | Cylinder 3 ignition coil | 40G |
| T1/14 | Cylinder 4 ignition coil | 17G |
| T1/14 | Cylinder 4 ignition coil | 40G |
| Y62/31 | Cylinder 1 fuel injector | 17J |
| Y62/31 | Cylinder 1 fuel injector | 40J |
| Y62/32 | Cylinder 2 fuel injector | 17K |
| Y62/32 | Cylinder 2 fuel injector | 40K |
| Y62/33 | Cylinder 3 fuel injector | 17K |
| Y62/33 | Cylinder 3 fuel injector | 40K |
| Y62/34 | Cylinder 4 fuel injector | 17K |
| Y62/34 | Cylinder 4 fuel injector | 40K |
