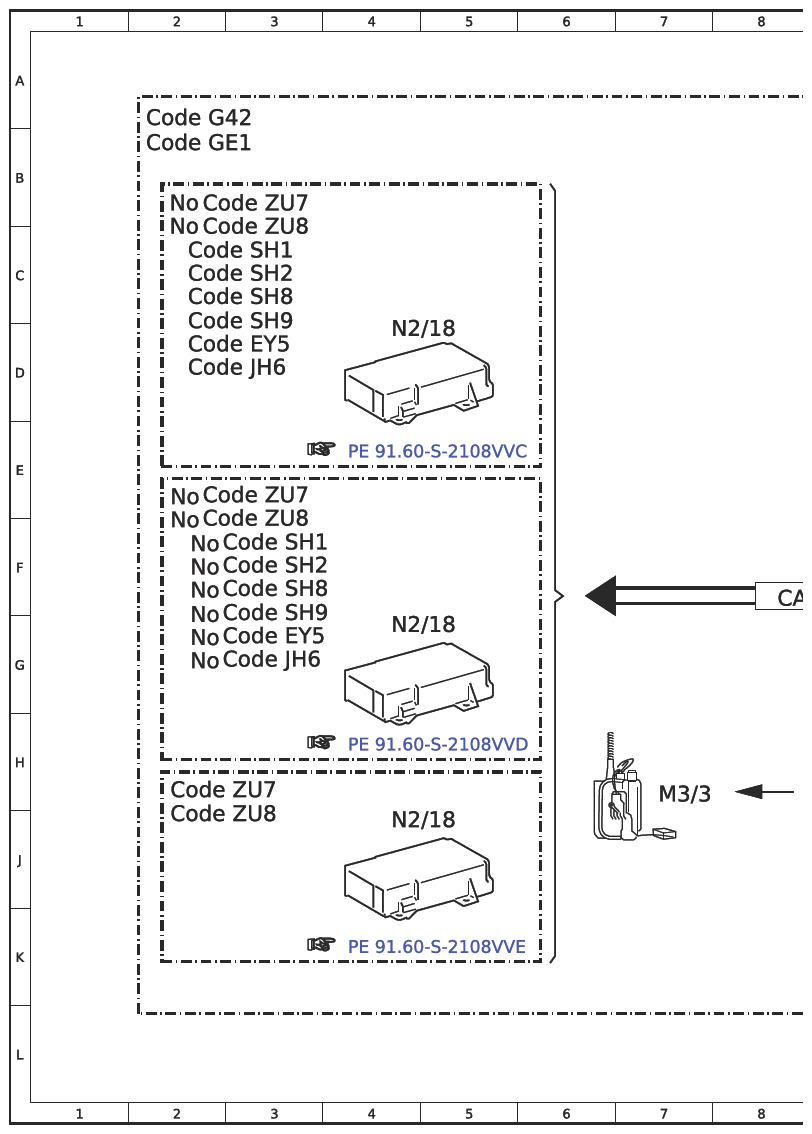

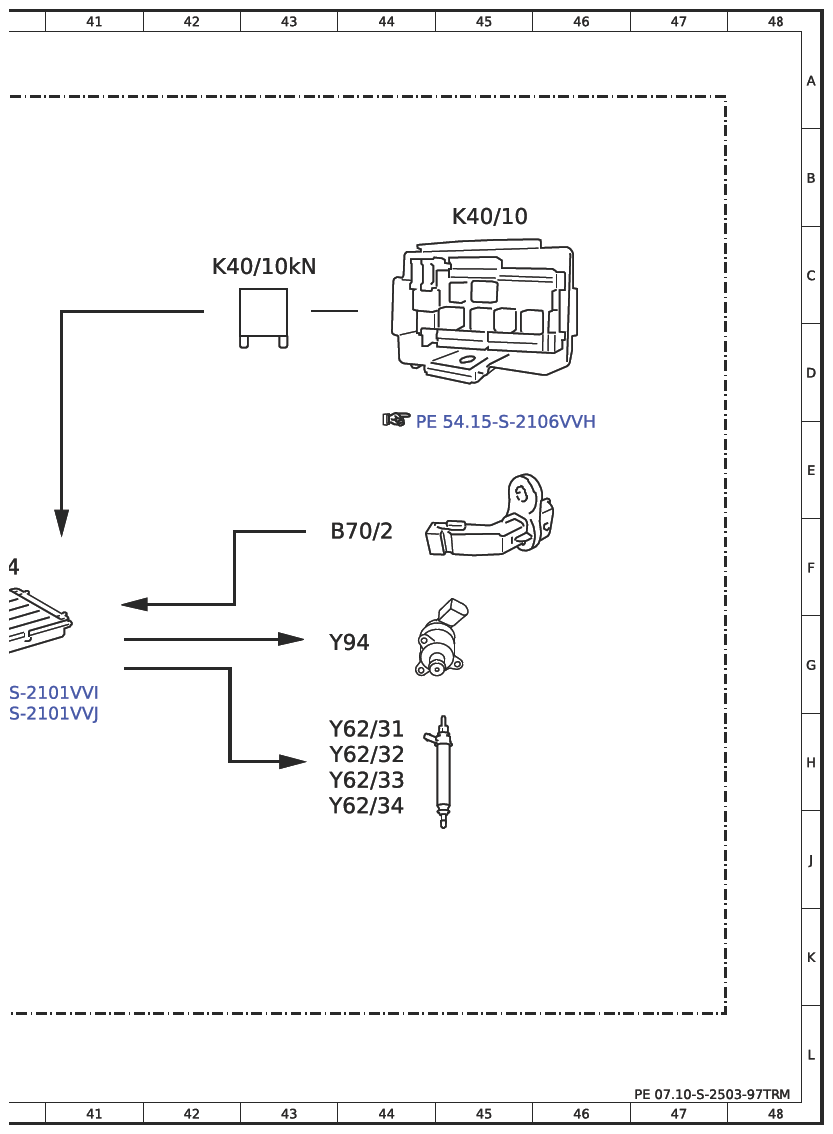

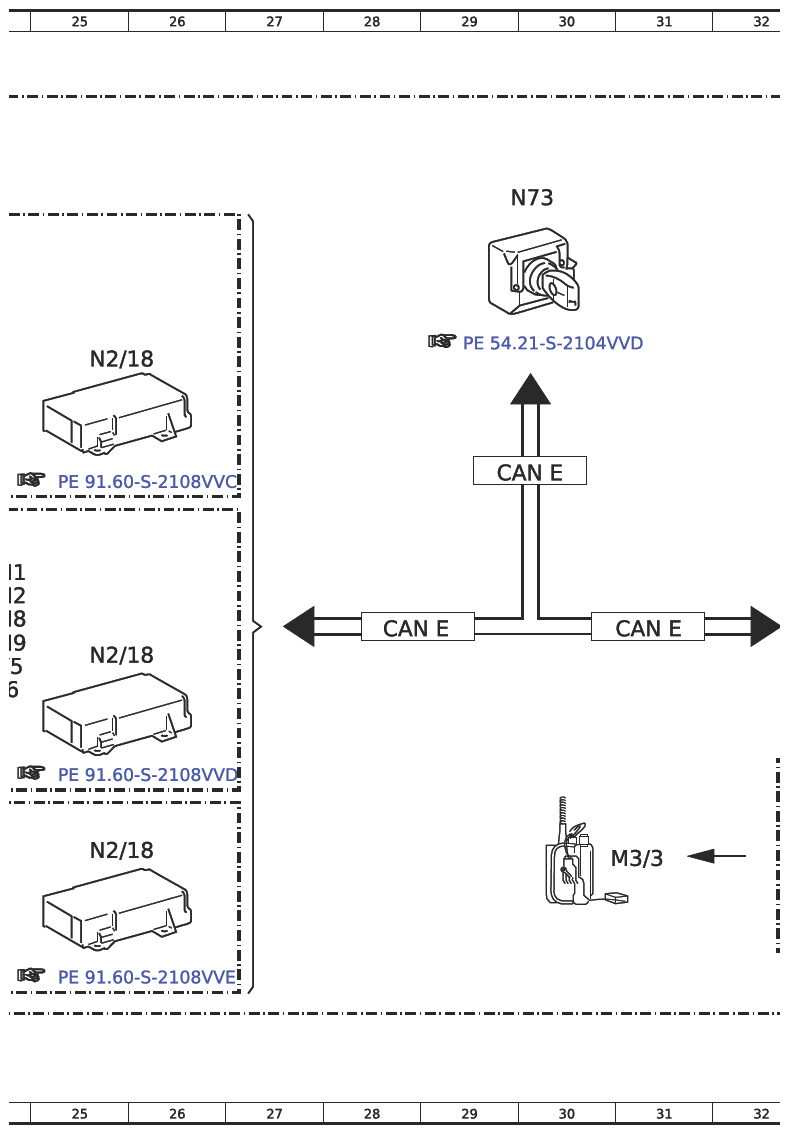

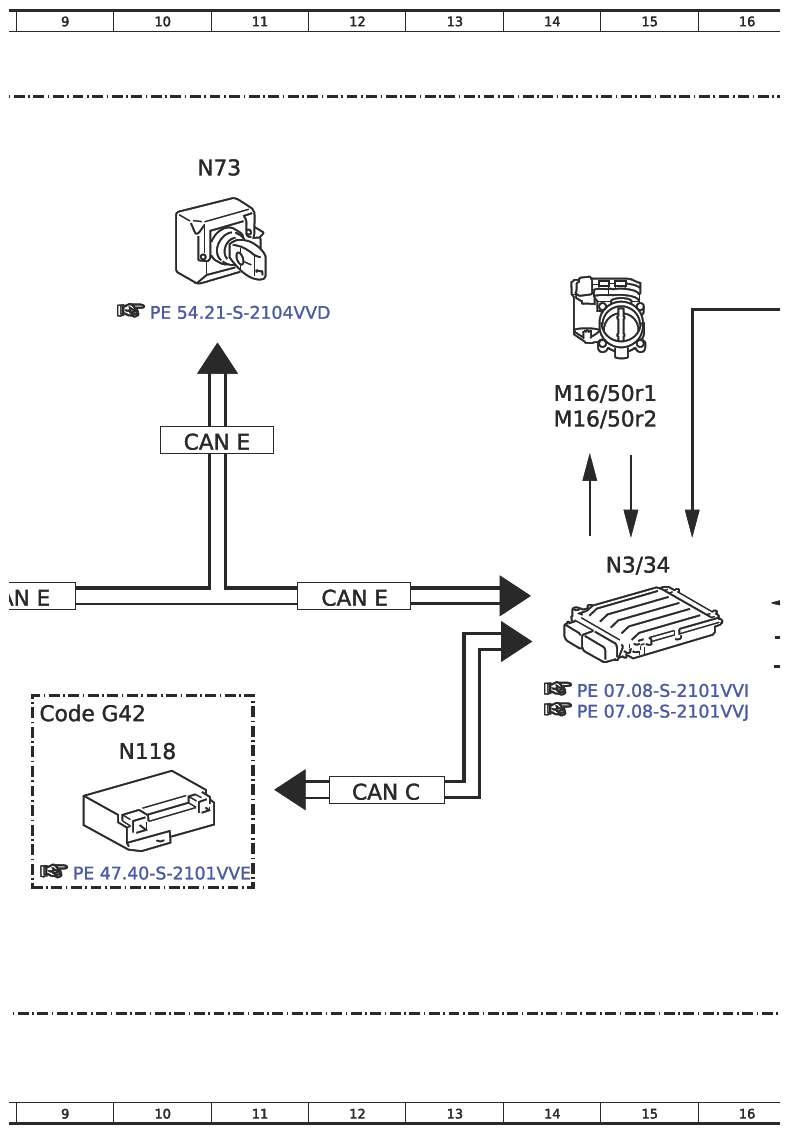

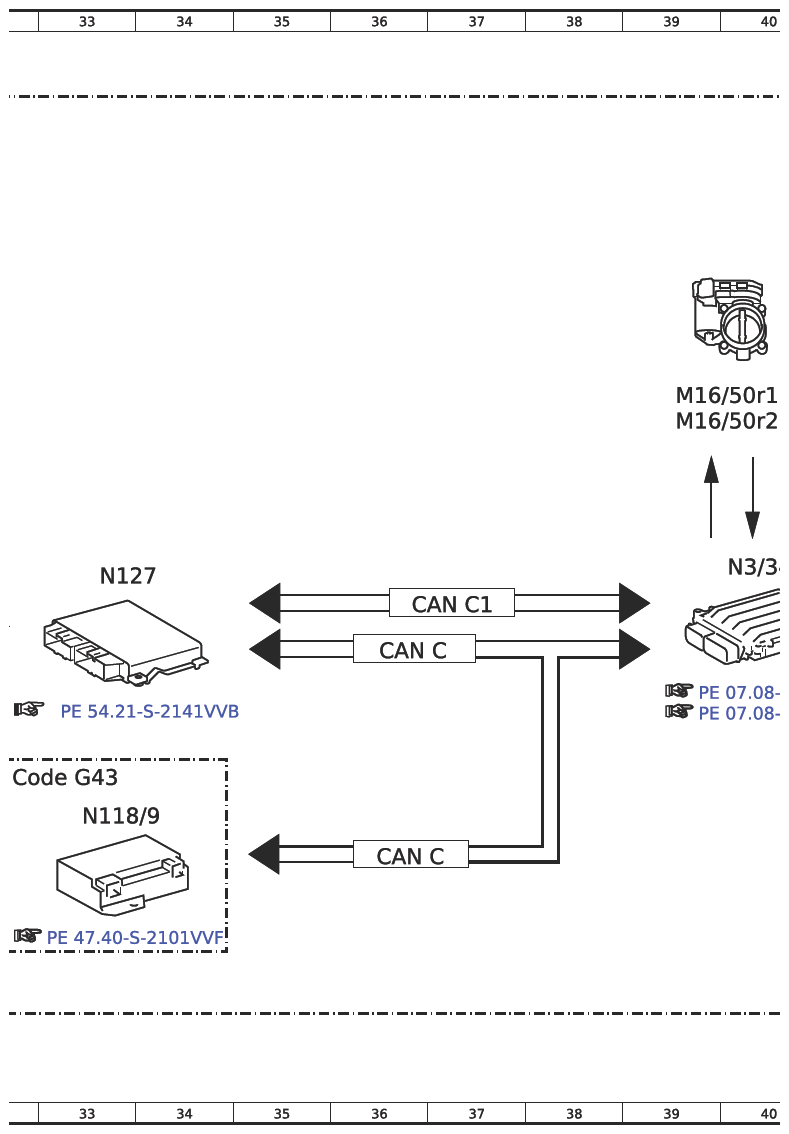

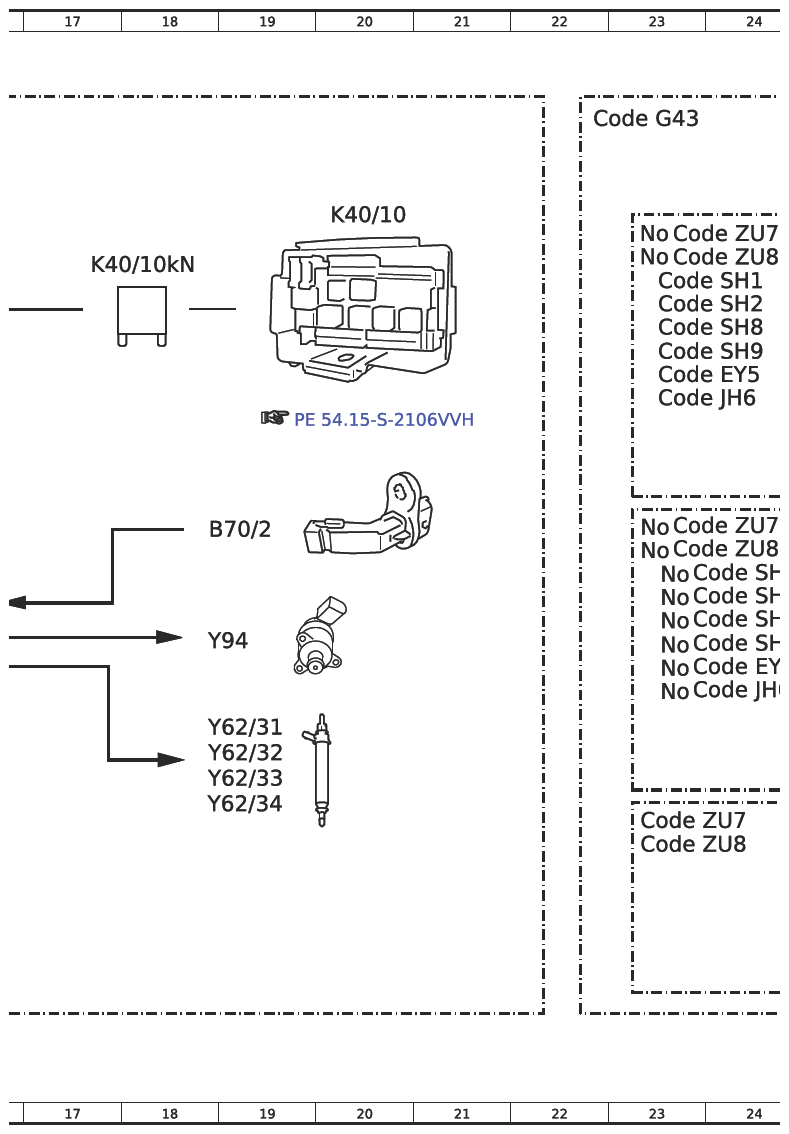

Function Schematic For Safety Fuel Shutoff - PE07.10-S-2503-97TRM
Engine 274 in model 447.6/7
with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| B70/2 | Crankshaft Hall sensor | 18F |
| B70/2 | Crankshaft Hall sensor | 43F |
| CAN C | Drive train CAN | 36G |
| CAN C | Drive train CAN | 12H |
| CAN C | Drive train CAN | 36J |
| CAN C1 | Engine CAN | 37F |
| CAN E | Chassis CAN | 12F |
| CAN E | Chassis CAN | 8F |
| CAN E | Chassis CAN | 10E |
| CAN E | Chassis CAN | 31G |
| CAN E | Chassis CAN | 28G |
| CAN E | Chassis CAN | 29E |
| Code EY5 | Mercedes-Benz emergency call system | 2D |
| Code EY5 | Mercedes-Benz emergency call system | 2G |
| Code EY5 | Mercedes-Benz emergency call system | 23D |
| Code EY5 | Mercedes-Benz emergency call system | 23G |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 9H |
| Code G43 | 9G-TRONIC | 22A |
| Code G43 | 9G-TRONIC | 32H |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| Code JH6 | Pre-installation for communication module for digital services (LTE) | 2D |
| Code JH6 | Pre-installation for communication module for digital services (LTE) | 2G |
| Code JH6 | Pre-installation for communication module for digital services (LTE) | 23D |
| Code JH6 | Pre-installation for communication module for digital services (LTE) | 23G |
| Code SH1 | Driver thorax-pelvis side airbag | 2C |
| Code SH1 | Driver thorax-pelvis side airbag | 2F |
| Code SH1 | Driver thorax-pelvis side airbag | 23C |
| Code SH1 | Driver thorax-pelvis side airbag | 23F |
| Code SH2 | Front passenger thorax-pelvis side airbag | 2C |
| Code SH2 | Front passenger thorax-pelvis side airbag | 2F |
| Code SH2 | Front passenger thorax-pelvis side airbag | 23C |
| Code SH2 | Front passenger thorax-pelvis side airbag | 23F |
| Code SH8 | Window airbag for driver, front passenger and rear passenger compartment | 2C |
| Code SH8 | Window airbag for driver, front passenger and rear passenger compartment | 2F |
| Code SH8 | Window airbag for driver, front passenger and rear passenger compartment | 23D |
| Code SH8 | Window airbag for driver, front passenger and rear passenger compartment | 23G |
| Code SH9 | Window airbags for driver and front passenger | 2D |
| Code SH9 | Window airbags for driver and front passenger | 2G |
| Code SH9 | Window airbags for driver and front passenger | 23D |
| Code SH9 | Window airbags for driver and front passenger | 23G |
| Code ZU7 | Canada version | 2H |
| Code ZU7 | Canada version | 2B |
| Code ZU7 | Canada version | 2E |
| Code ZU7 | Canada version | 23J |
| Code ZU7 | Canada version | 23C |
| Code ZU7 | Canada version | 23F |
| Code ZU8 | USA version | 2J |
| Code ZU8 | USA version | 2C |
| Code ZU8 | USA version | 2F |
| Code ZU8 | USA version | 23J |
| Code ZU8 | USA version | 23C |
| Code ZU8 | USA version | 23F |
| K40/10 | Engine compartment fuse and relay module | 20B |
| K40/10 | Engine compartment fuse and relay module | 45B |
| K40/10kN | Circuit 87M relay | 18C |
| K40/10kN | Circuit 87M relay | 43C |
| M16/50r1 | Actual value potentiometer 1 | 14D |
| M16/50r1 | Actual value potentiometer 1 | 39D |
| M16/50r2 | Actual value potentiometer 2 | 14E |
| M16/50r2 | Actual value potentiometer 2 | 39E |
| M3/3 | Fuel pump with fuel feed module | 7H |
| M3/3 | Fuel pump with fuel feed module | 31J |
| N118 | Fuel system control unit (FSCU) | 10H |
| N118/9 | Fuel system control unit (FSCU) | 33J |
| N127 | Drivetrain control unit | 33F |
| N2/18 | Supplemental restraint system (SRS) control unit | 4D |
| N2/18 | Supplemental restraint system (SRS) control unit | 4G |
| N2/18 | Supplemental restraint system (SRS) control unit | 4J |
| N2/18 | Supplemental restraint system (SRS) control unit | 25D |
| N2/18 | Supplemental restraint system (SRS) control unit | 25G |
| N2/18 | Supplemental restraint system (SRS) control unit | 25J |
| N3/34 | ME-SFI [ME] control unit | 15F |
| N3/34 | ME-SFI [ME] control unit | 40F |
| N73 | Electronic ignition lock (EZS) control unit | 11B |
| N73 | Electronic ignition lock (EZS) control unit | 30B |
| Y62/31 | Cylinder 1 fuel injector | 18H |
| Y62/31 | Cylinder 1 fuel injector | 43H |
| Y62/32 | Cylinder 2 fuel injector | 18H |
| Y62/32 | Cylinder 2 fuel injector | 43H |
| Y62/33 | Cylinder 3 fuel injector | 18H |
| Y62/33 | Cylinder 3 fuel injector | 43H |
| Y62/34 | Cylinder 4 fuel injector | 18J |
| Y62/34 | Cylinder 4 fuel injector | 43J |
| Y94 | Quantity control valve | 18G |
| Y94 | Quantity control valve | 43G |
