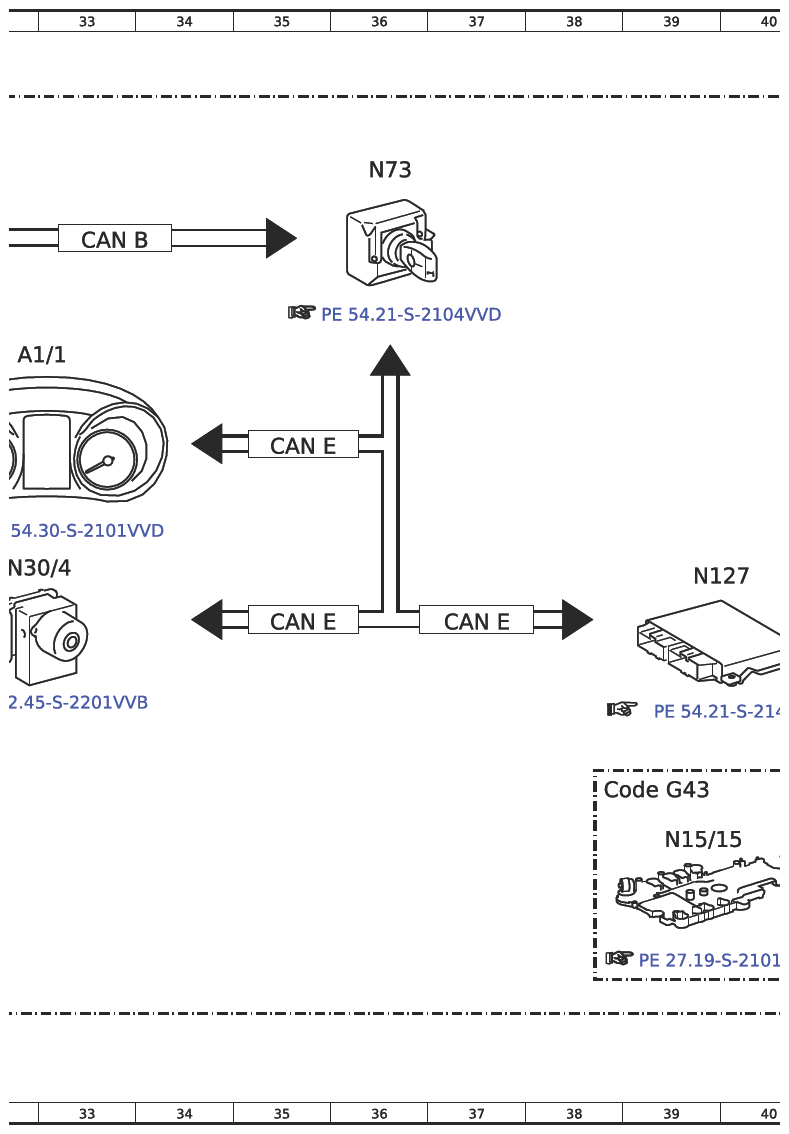

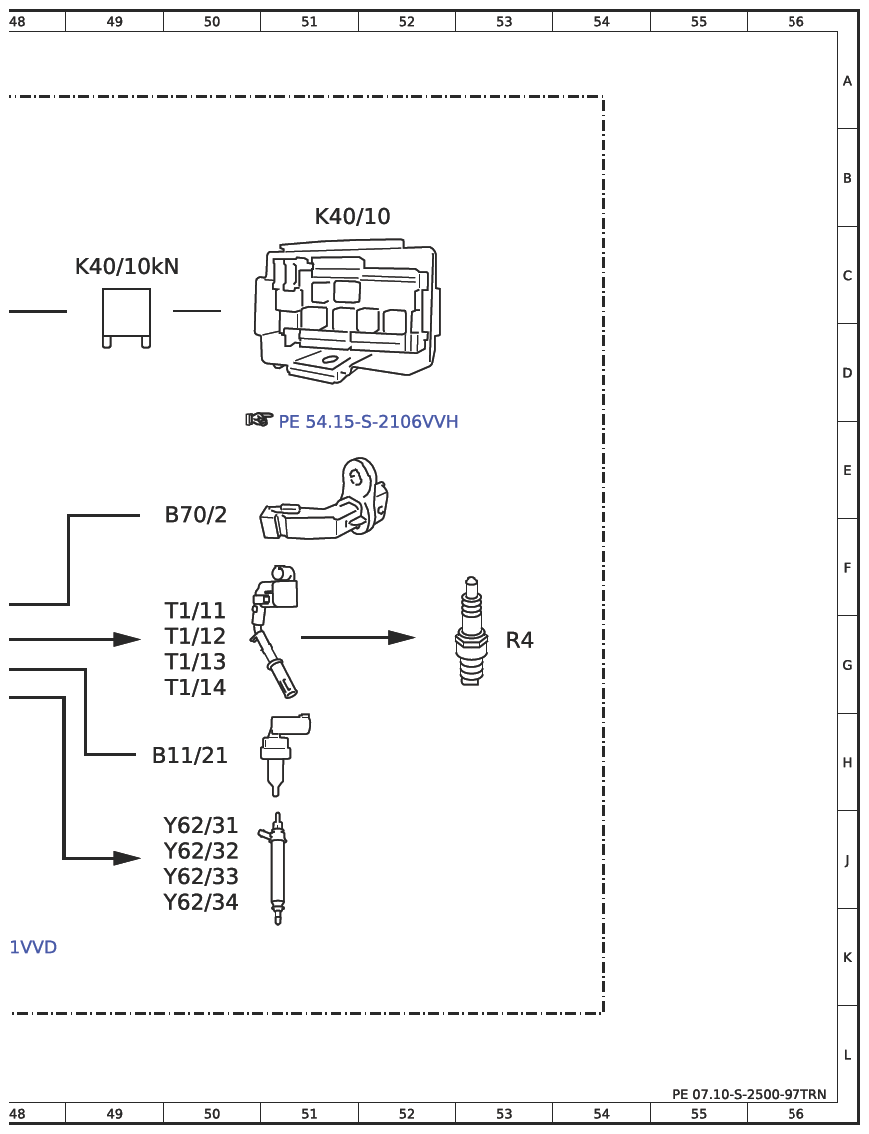

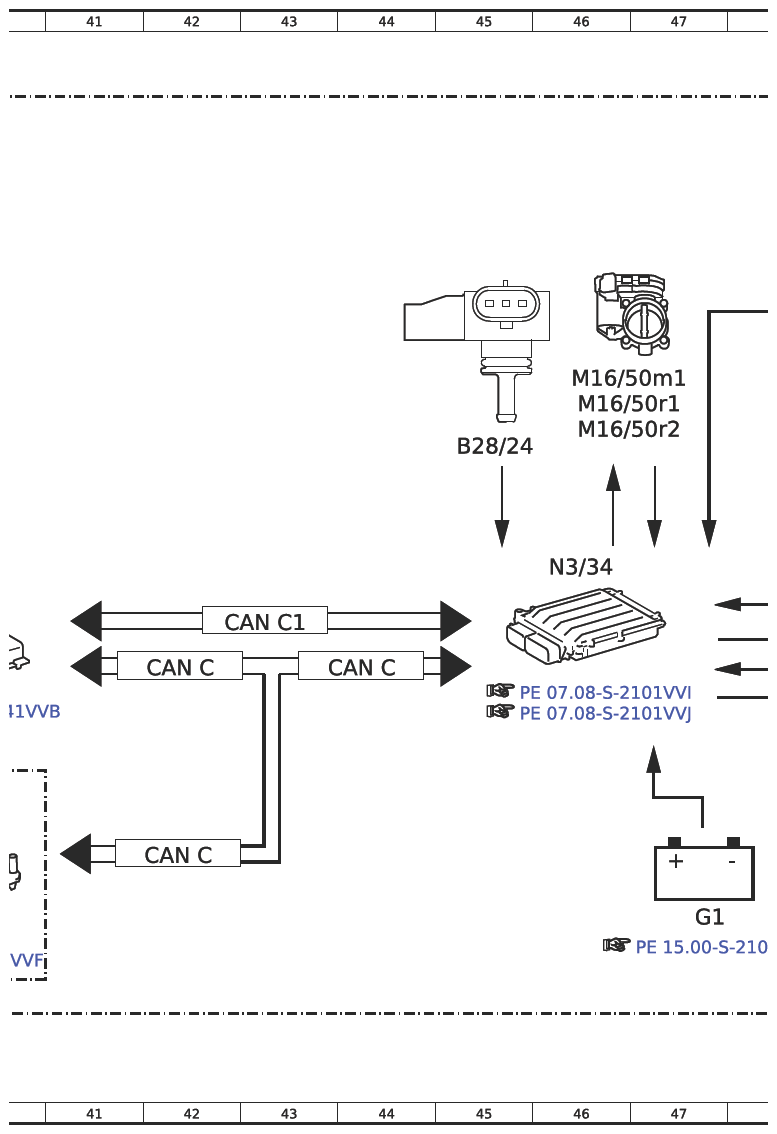

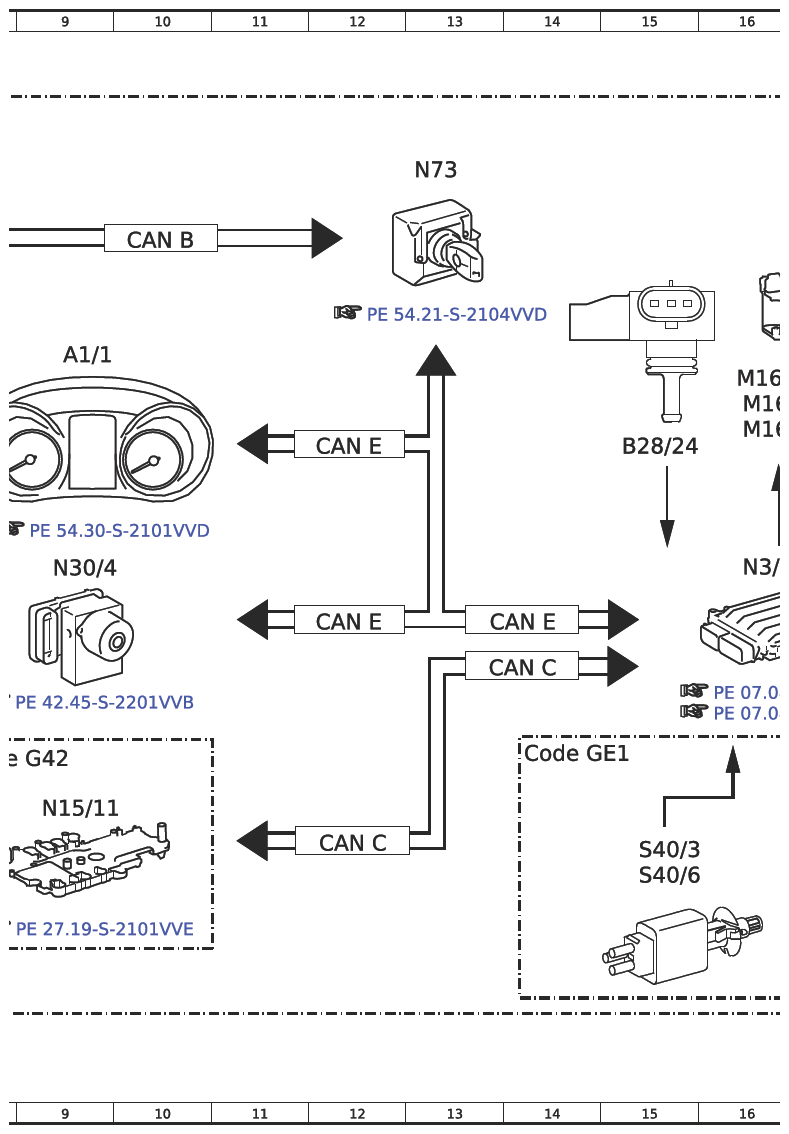

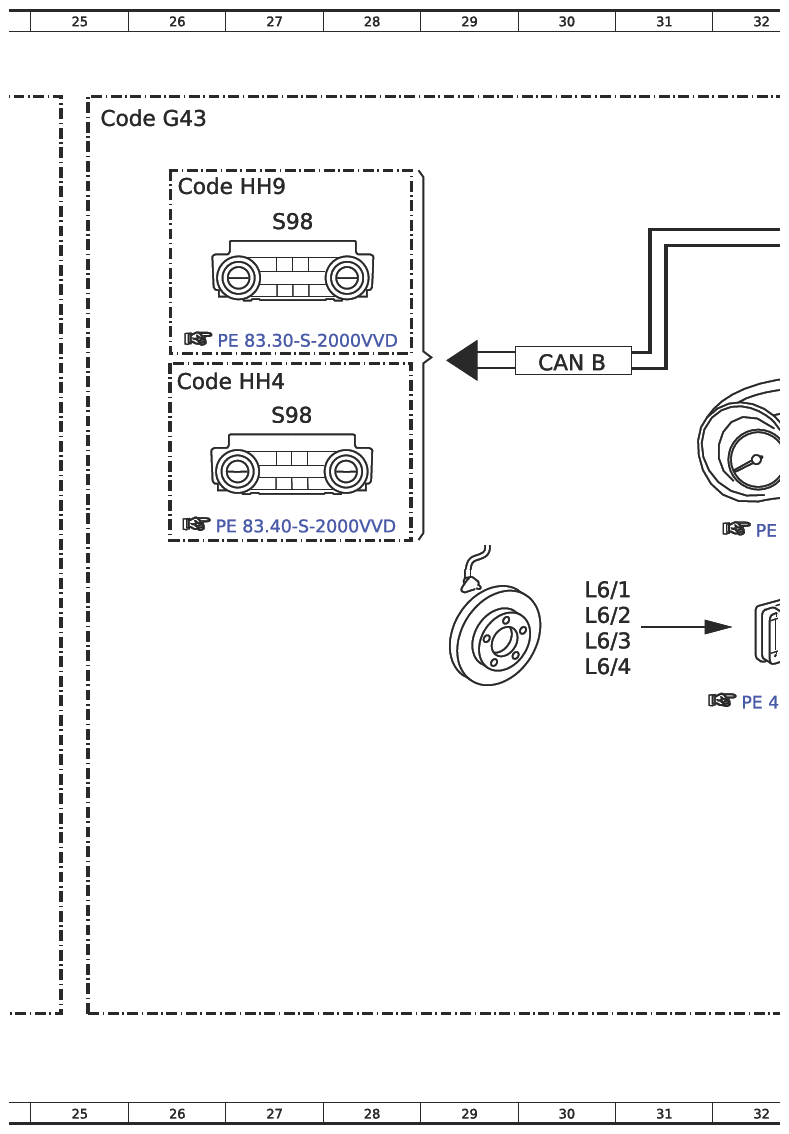

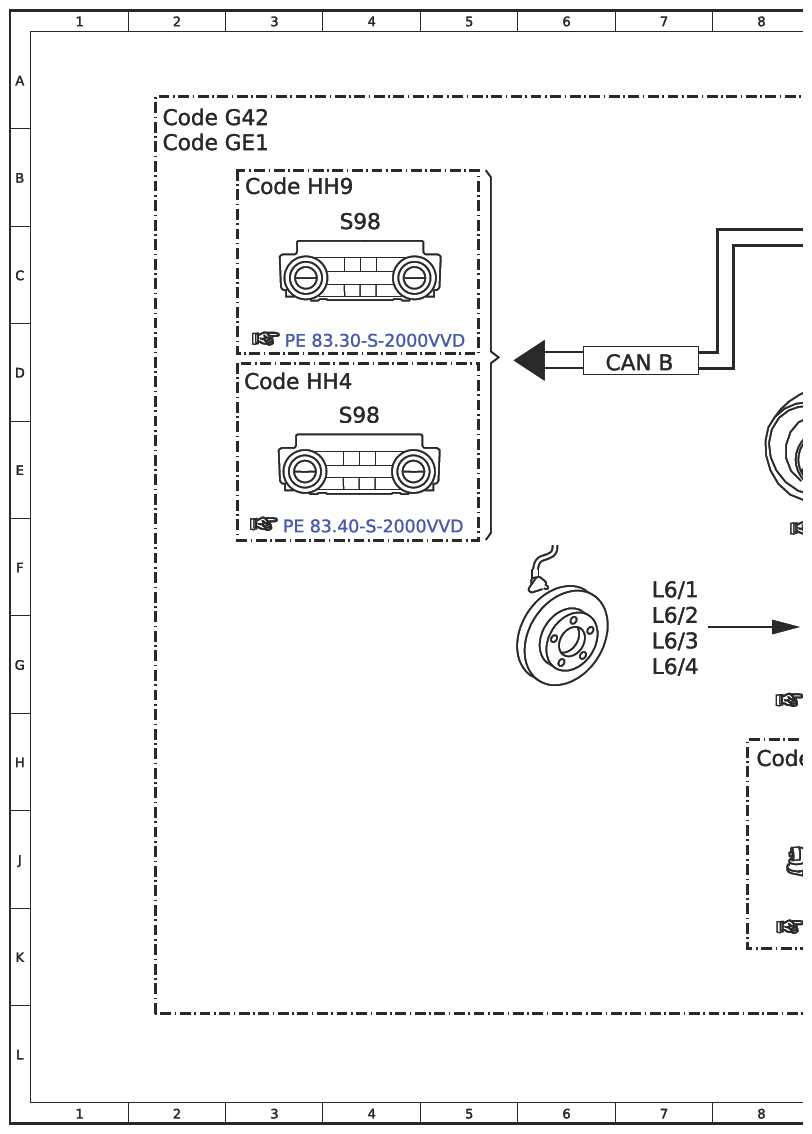

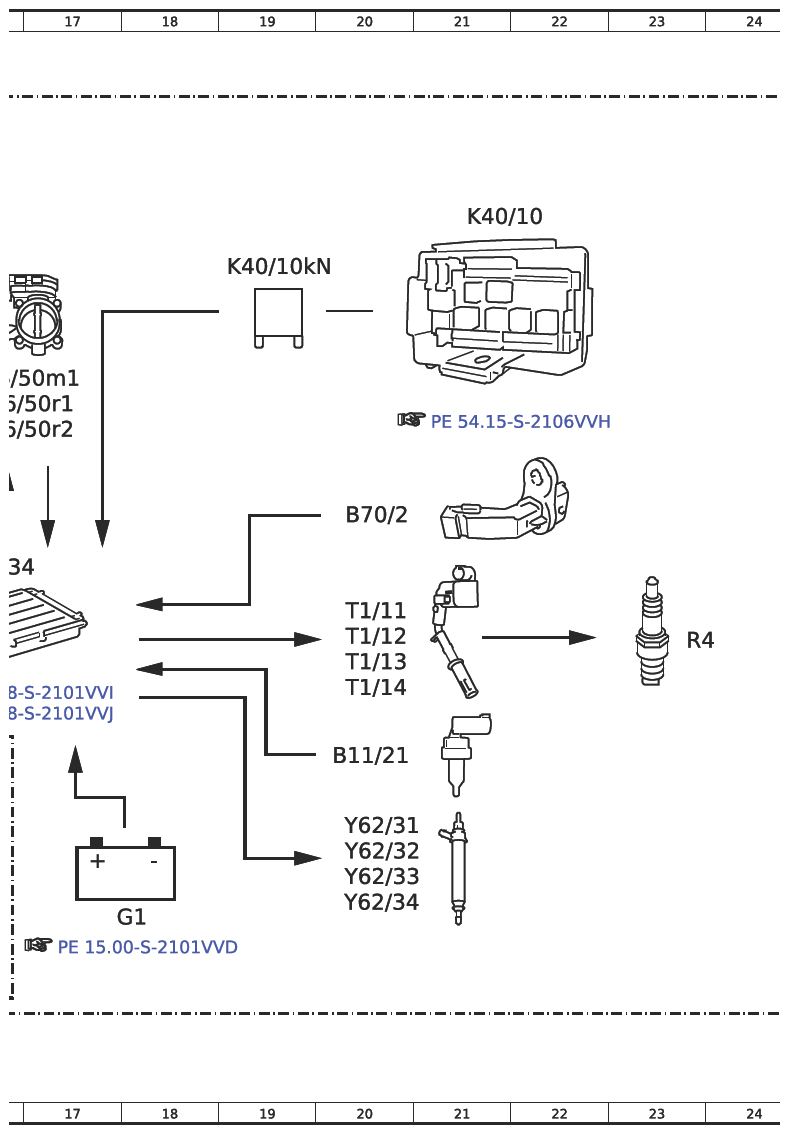

Function Schematic For RPM Control - PE07.10-S-2500-97TRN
Engine 274 in model 447.6/7
with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| A1/1 | Instrument cluster (KI) control unit | 9D |
| A1/1 | Instrument cluster (KI) control unit | 32D |
| B11/21 | Coolant temperature sensor | 20H |
| B11/21 | Coolant temperature sensor | 50H |
| B28/24 | Intake manifold pressure sensor | 15E |
| B28/24 | Intake manifold pressure sensor | 45E |
| B70/2 | Crankshaft Hall sensor | 20F |
| B70/2 | Crankshaft Hall sensor | 50F |
| CAN B | Interior CAN | 7D |
| CAN B | Interior CAN | 10C |
| CAN B | Interior CAN | 30D |
| CAN B | Interior CAN | 33C |
| CAN C | Drive train CAN | 12J |
| CAN C | Drive train CAN | 14G |
| CAN C | Drive train CAN | 44G |
| CAN C | Drive train CAN | 42J |
| CAN C | Drive train CAN | 42G |
| CAN C1 | Engine CAN | 43G |
| CAN E | Chassis CAN | 14G |
| CAN E | Chassis CAN | 12G |
| CAN E | Chassis CAN | 12E |
| CAN E | Chassis CAN | 37G |
| CAN E | Chassis CAN | 35G |
| CAN E | Chassis CAN | 35E |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 8H |
| Code G43 | 9G-TRONIC | 25A |
| Code G43 | 9G-TRONIC | 38H |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| Code GE1 | 6-speed manual transmission TSG 380 | 14H |
| Code HH4 | THERMOTRONIC automatic air conditioning | 3D |
| Code HH4 | THERMOTRONIC automatic air conditioning | 26D |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 3B |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 26B |
| G1 | On-board electrical system battery | 18K |
| G1 | On-board electrical system battery | 47K |
| K40/10 | Engine compartment fuse and relay module | 21B |
| K40/10 | Engine compartment fuse and relay module | 51B |
| K40/10kN | Circuit 87M relay | 19C |
| K40/10kN | Circuit 87M relay | 49C |
| L6/1 | Left front axle rpm sensor | 7F |
| L6/1 | Left front axle rpm sensor | 30F |
| L6/2 | Right front axle rpm sensor | 7G |
| L6/2 | Right front axle rpm sensor | 30G |
| L6/3 | Left rear axle rpm sensor | 7G |
| L6/3 | Left rear axle rpm sensor | 30G |
| L6/4 | Right rear axle rpm sensor | 7G |
| L6/4 | Right rear axle rpm sensor | 30G |
| M16/50m1 | Throttle valve actuator motor | 16D |
| M16/50m1 | Throttle valve actuator motor | 46D |
| M16/50r1 | Actual value potentiometer 1 | 16D |
| M16/50r1 | Actual value potentiometer 1 | 46D |
| M16/50r2 | Actual value potentiometer 2 | 16E |
| M16/50r2 | Actual value potentiometer 2 | 46E |
| N127 | Drivetrain control unit | 39F |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 9J |
| N15/15 | Fully integrated transmission control (VGS) electric controller unit | 39J |
| N3/34 | ME-SFI [ME] control unit | 16F |
| N3/34 | ME-SFI [ME] control unit | 46F |
| N30/4 | Electronic Stability Program (ESP) control unit | 9F |
| N30/4 | Electronic Stability Program (ESP) control unit | 32F |
| N73 | Electronic ignition lock (EZS) control unit | 13B |
| N73 | Electronic ignition lock (EZS) control unit | 36B |
| R4 | Spark plugs | 23G |
| R4 | Spark plugs | 53G |
| S40/3 | Clutch pedal switch | 15J |
| S40/6 | Clutch pedal switch | 15J |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 4C |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 4E |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 27C |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 27E |
| T1/11 | Cylinder 1 ignition coil | 20G |
| T1/11 | Cylinder 1 ignition coil | 50G |
| T1/12 | Cylinder 2 ignition coil | 20G |
| T1/12 | Cylinder 2 ignition coil | 50G |
| T1/13 | Cylinder 3 ignition coil | 20G |
| T1/13 | Cylinder 3 ignition coil | 50G |
| T1/14 | Cylinder 4 ignition coil | 20G |
| T1/14 | Cylinder 4 ignition coil | 50G |
| Y62/31 | Cylinder 1 fuel injector | 20J |
| Y62/31 | Cylinder 1 fuel injector | 49J |
| Y62/32 | Cylinder 2 fuel injector | 20J |
| Y62/32 | Cylinder 2 fuel injector | 50J |
| Y62/33 | Cylinder 3 fuel injector | 20J |
| Y62/33 | Cylinder 3 fuel injector | 49J |
| Y62/34 | Cylinder 4 fuel injector | 20K |
| Y62/34 | Cylinder 4 fuel injector | 49K |
