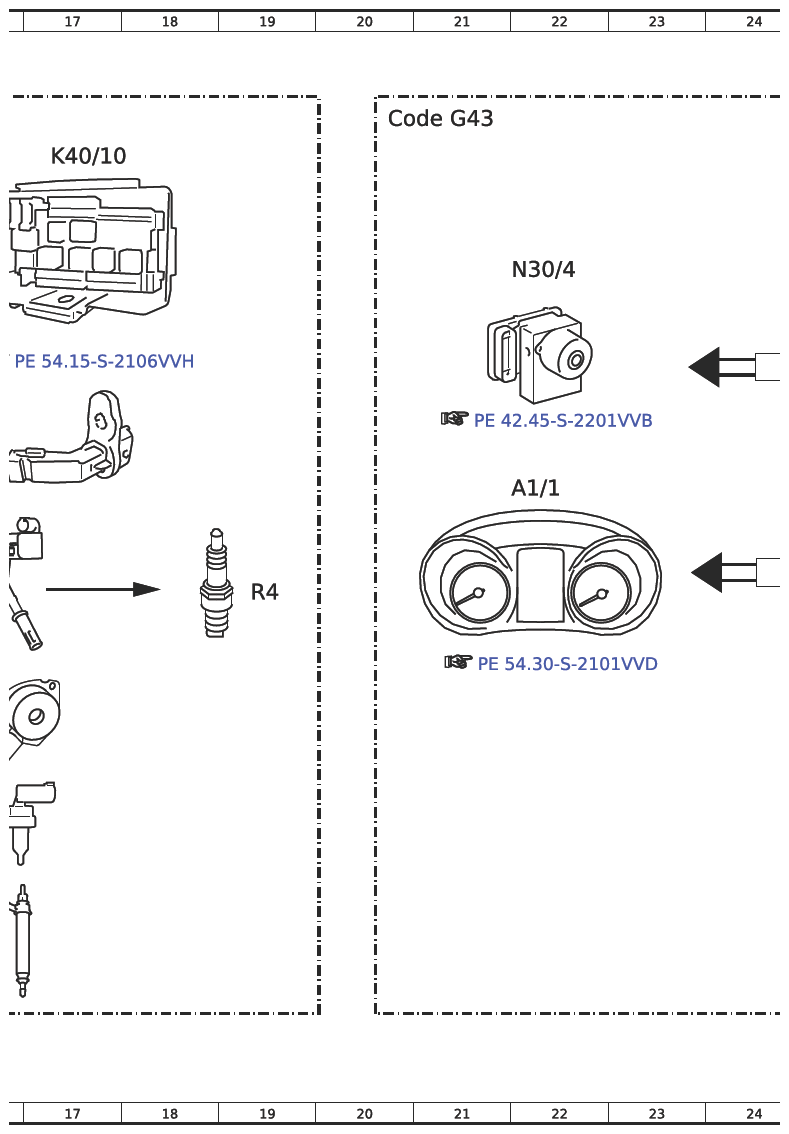

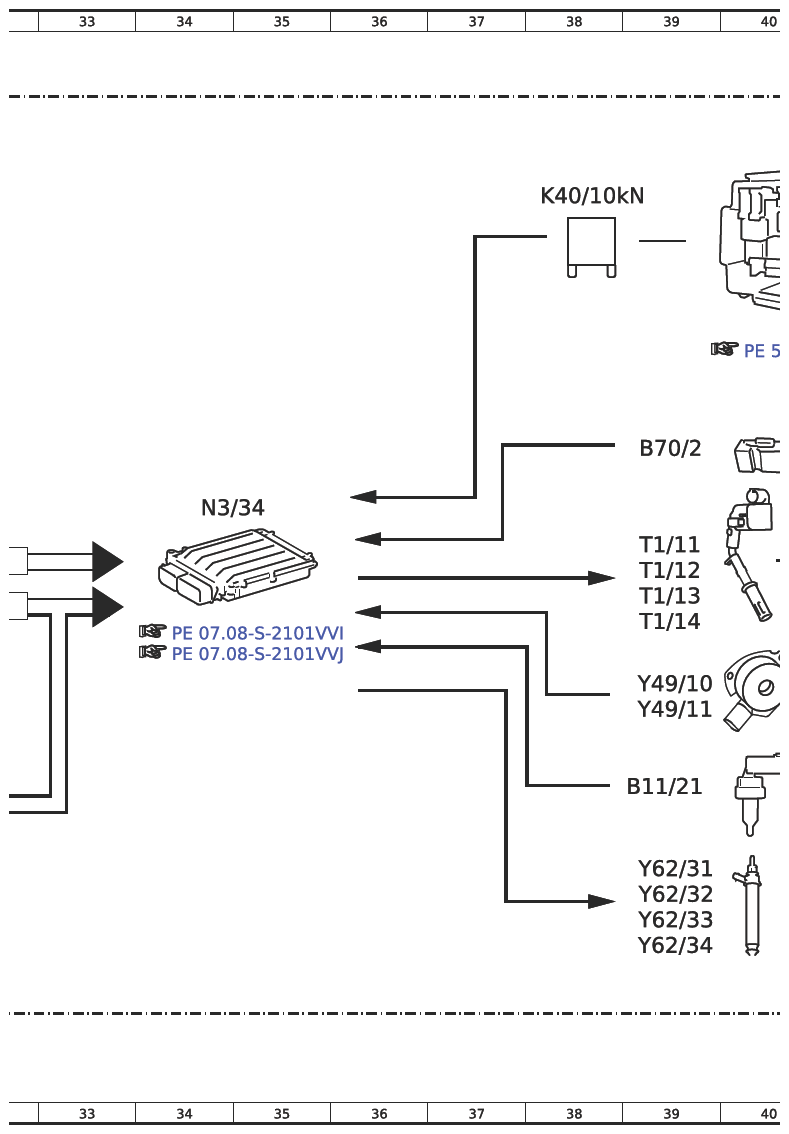

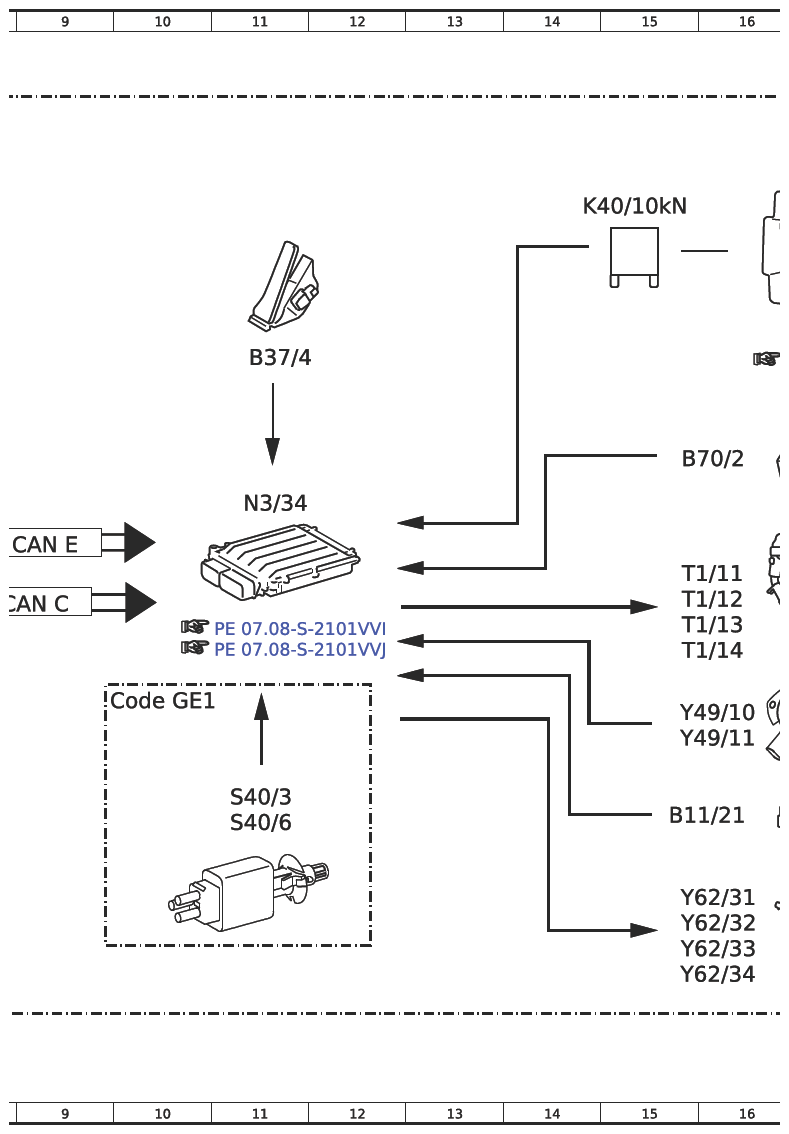

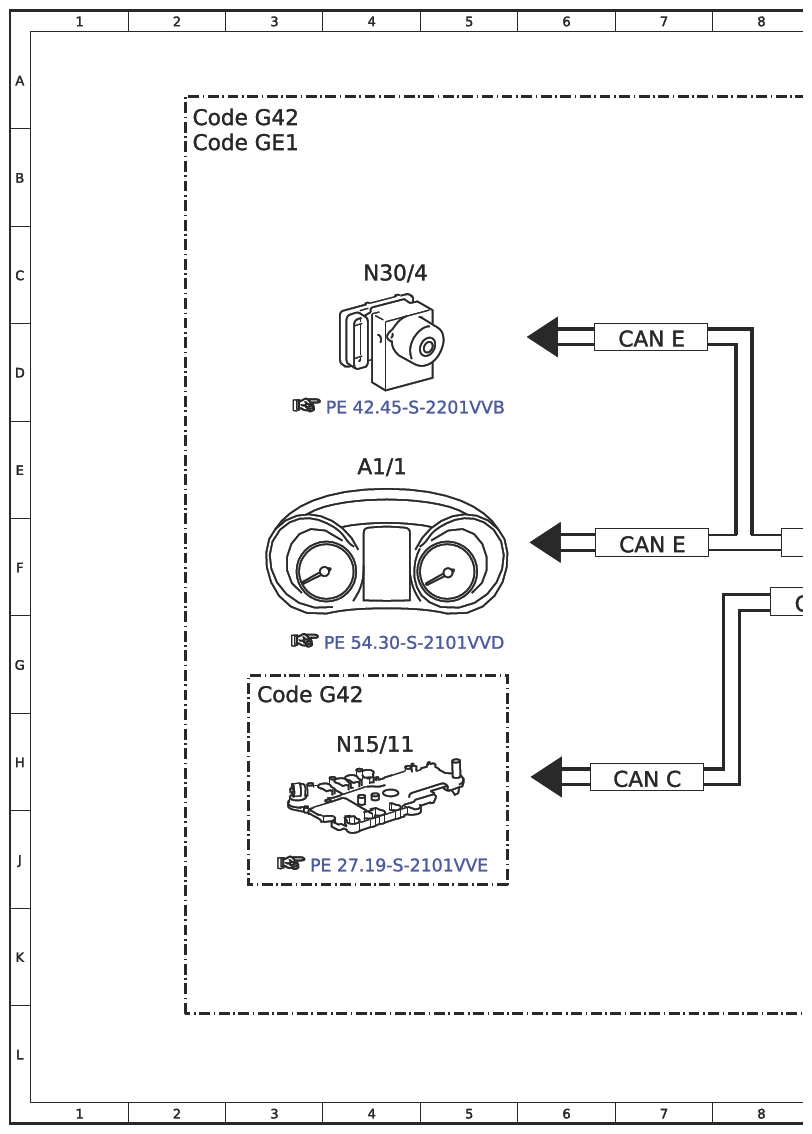

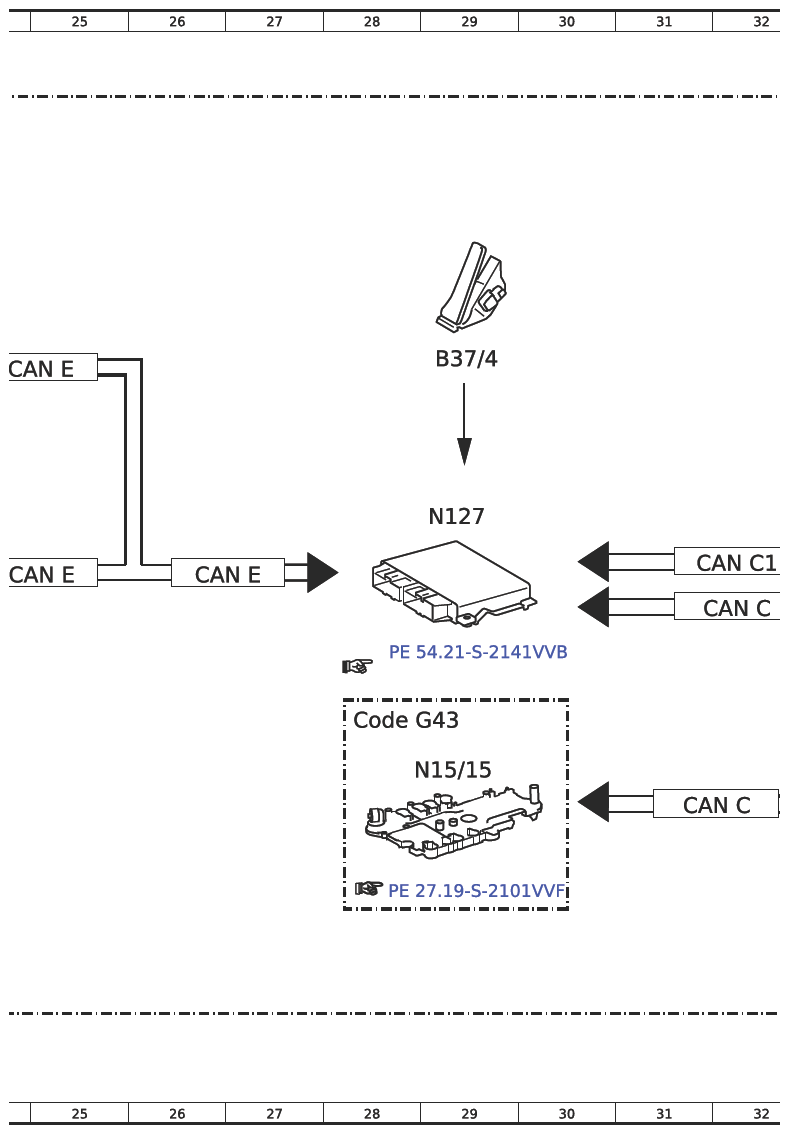

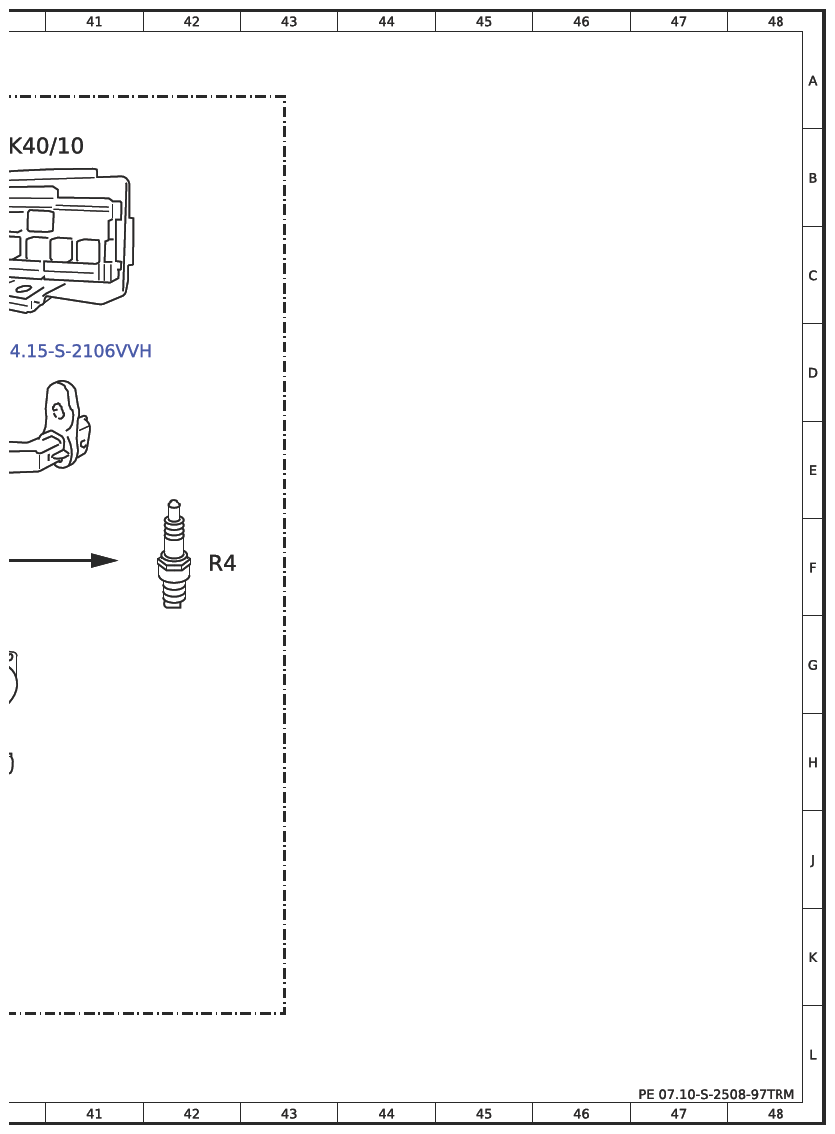

Function Schematic For Overrun Mode Fuel Shutoff - PE07.10-S-2508-97TRM
Engine 274 in model 447.6/7
with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| A1/1 | Instrument cluster (KI) control unit | 22E |
| A1/1 | Instrument cluster (KI) control unit | 4E |
| B11/21 | Coolant temperature sensor | 15J |
| B11/21 | Coolant temperature sensor | 39H |
| B37/4 | Accelerator pedal module | 29D |
| B37/4 | Accelerator pedal module | 11D |
| B70/2 | Crankshaft Hall sensor | 15E |
| B70/2 | Crankshaft Hall sensor | 39E |
| CAN C | Drive train CAN | 32G |
| CAN C | Drive train CAN | 7H |
| CAN C | Drive train CAN | 9F |
| CAN C | Drive train CAN | 31J |
| CAN C1 | Engine CAN | 32F |
| CAN E | Chassis CAN | 24F |
| CAN E | Chassis CAN | 24D |
| CAN E | Chassis CAN | 26F |
| CAN E | Chassis CAN | 7F |
| CAN E | Chassis CAN | 7D |
| CAN E | Chassis CAN | 9F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 3G |
| Code G43 | 9G-TRONIC | 20A |
| Code G43 | 9G-TRONIC | 28H |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| Code GE1 | 6-speed manual transmission TSG 380 | 9G |
| K40/10 | Engine compartment fuse and relay module | 17B |
| K40/10 | Engine compartment fuse and relay module | 40B |
| K40/10kN | Circuit 87M relay | 15B |
| K40/10kN | Circuit 87M relay | 38B |
| N127 | Drivetrain control unit | 29F |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 4H |
| N15/15 | Fully integrated transmission control (VGS) electric controller unit | 29H |
| N3/34 | ME-SFI [ME] control unit | 34E |
| N3/34 | ME-SFI [ME] control unit | 11E |
| N30/4 | Electronic Stability Program (ESP) control unit | 4C |
| N30/4 | Electronic Stability Program (ESP) control unit | 22C |
| R4 | Spark plugs | 19F |
| R4 | Spark plugs | 42F |
| S40/3 | Clutch pedal switch | 11H |
| S40/6 | Clutch pedal switch | 11J |
| T1/11 | Cylinder 1 ignition coil | 15F |
| T1/11 | Cylinder 1 ignition coil | 39F |
| T1/12 | Cylinder 2 ignition coil | 15F |
| T1/12 | Cylinder 2 ignition coil | 39F |
| T1/13 | Cylinder 3 ignition coil | 15G |
| T1/13 | Cylinder 3 ignition coil | 39F |
| T1/14 | Cylinder 4 ignition coil | 15G |
| T1/14 | Cylinder 4 ignition coil | 39G |
| Y49/10 | Intake camshaft solenoid | 15H |
| Y49/10 | Intake camshaft solenoid | 39G |
| Y49/11 | Exhaust camshaft solenoid | 15H |
| Y49/11 | Exhaust camshaft solenoid | 39H |
| Y62/31 | Cylinder 1 fuel injector | 15J |
| Y62/31 | Cylinder 1 fuel injector | 39J |
| Y62/32 | Cylinder 2 fuel injector | 15K |
| Y62/32 | Cylinder 2 fuel injector | 39J |
| Y62/33 | Cylinder 3 fuel injector | 15K |
| Y62/33 | Cylinder 3 fuel injector | 39K |
| Y62/34 | Cylinder 4 fuel injector | 15K |
| Y62/34 | Cylinder 4 fuel injector | 39K |
