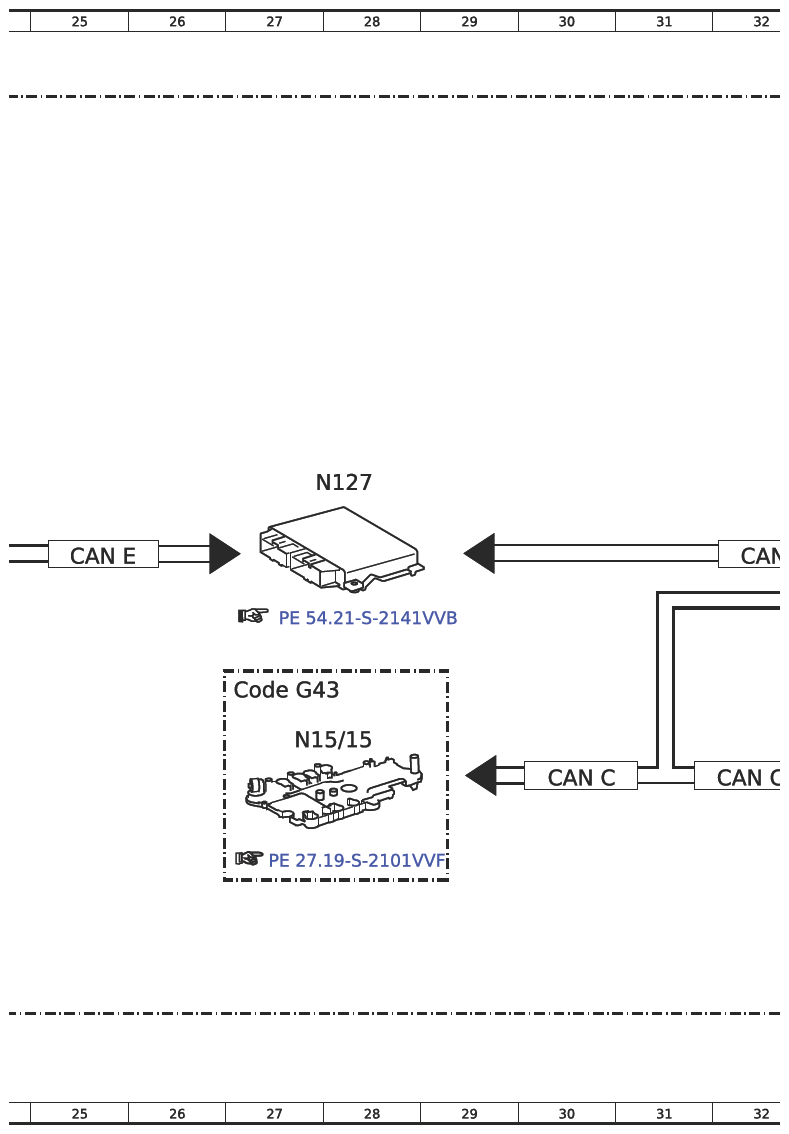

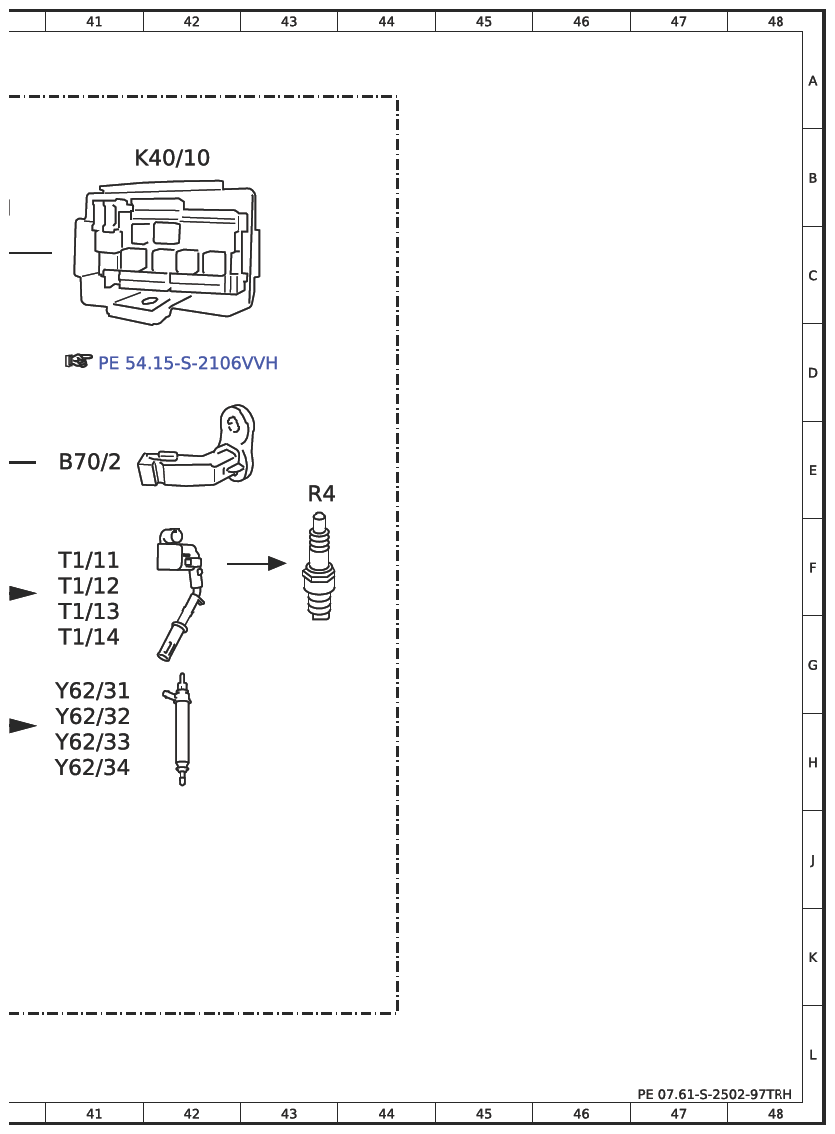

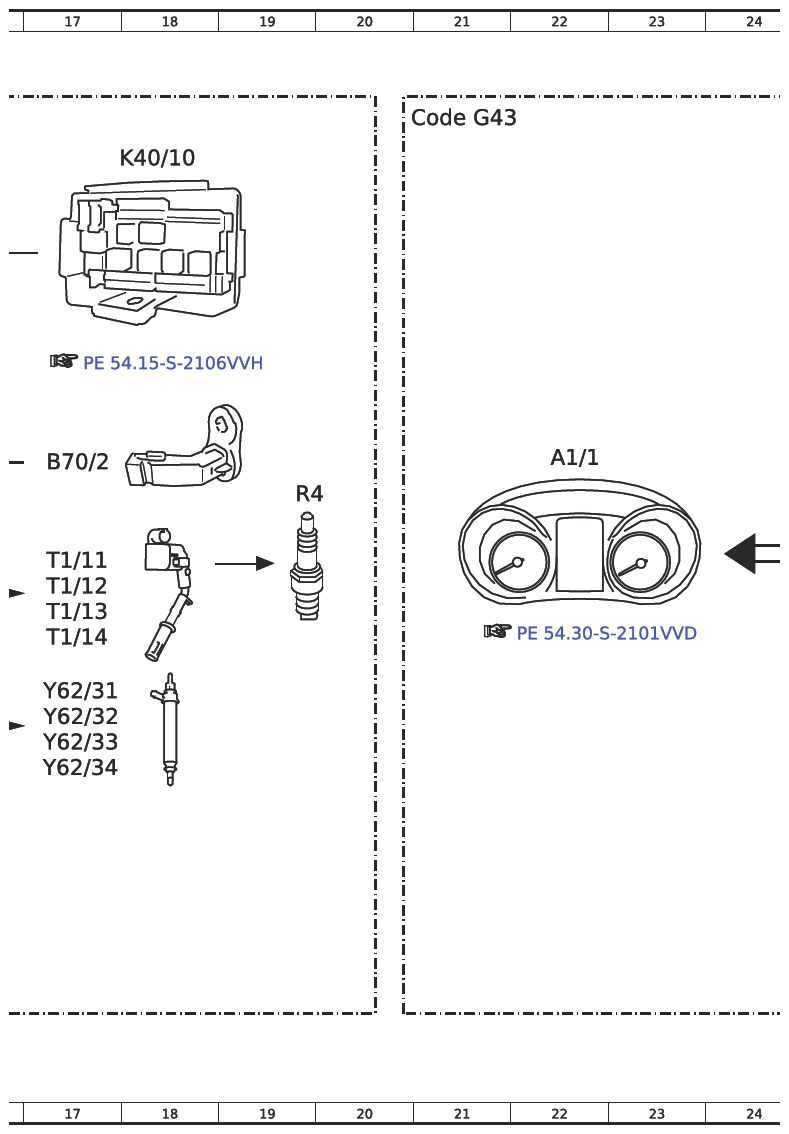

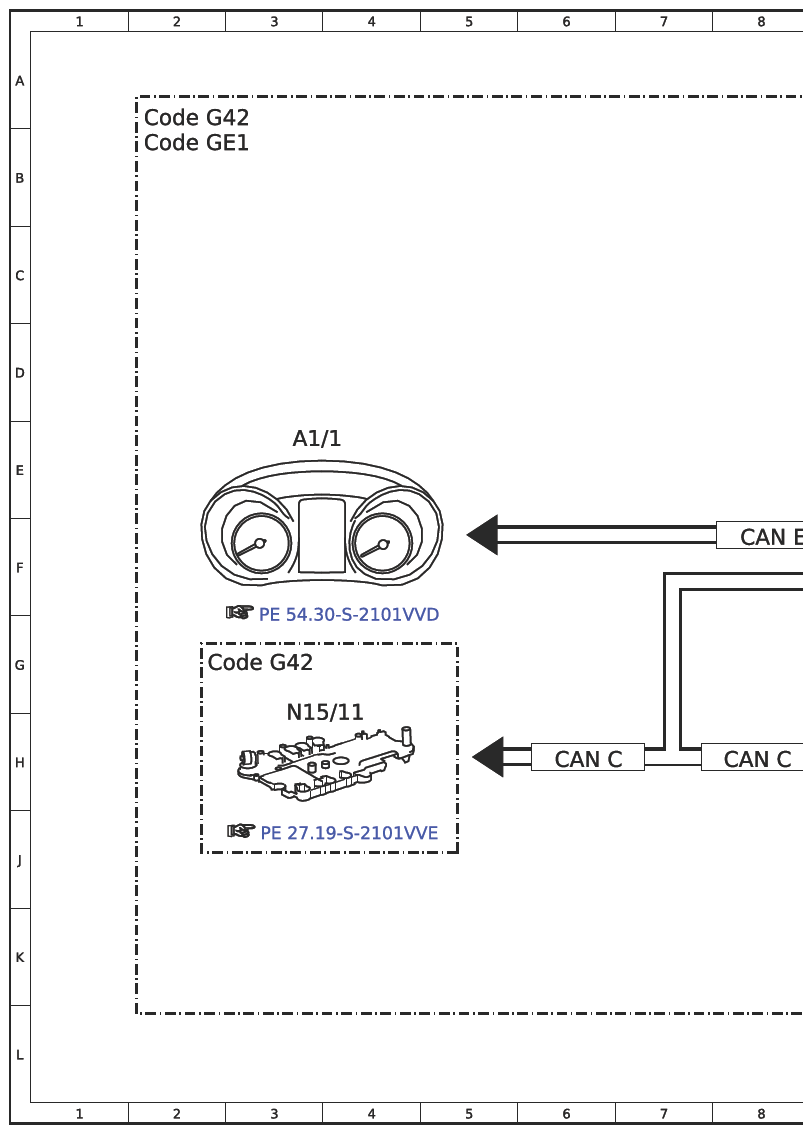

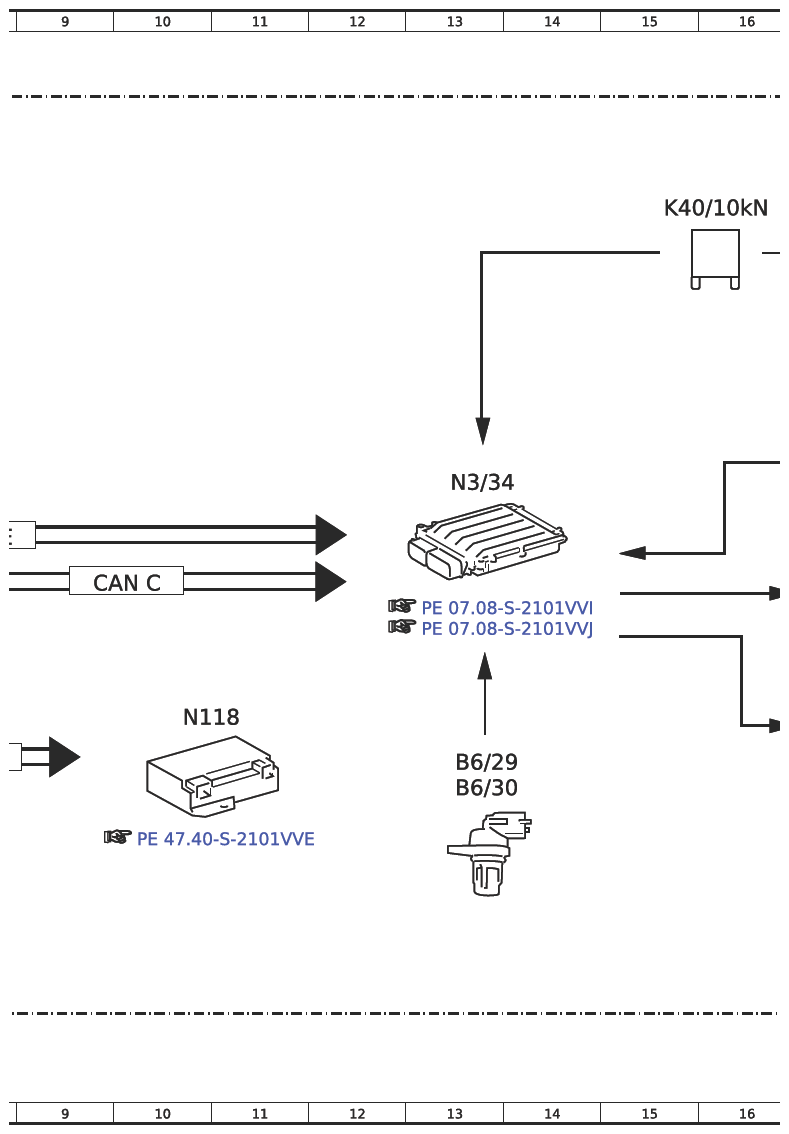

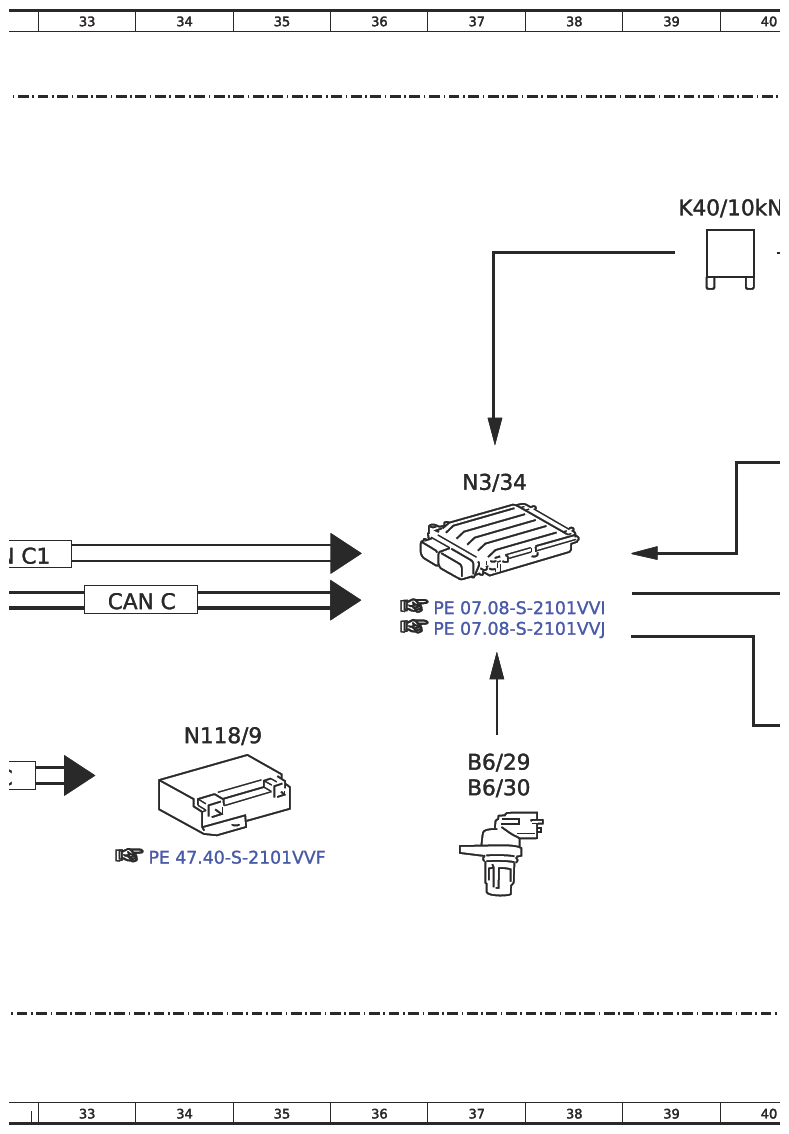

Function Schematic For Me Synchronization Of Fuel Injection And Firing Order - PE07.61-S-2502-97TRH
Engine 274 in model 447.6/7 with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| A1/1 | Instrument cluster (KI) control unit | 3E |
| A1/1 | Instrument cluster (KI) control unit | 22E |
| B6/29 | Intake camshaft Hall sensor | 13H |
| B6/29 | Intake camshaft Hall sensor | 37H |
| B6/30 | Exhaust camshaft Hall sensor | 13H |
| B6/30 | Exhaust camshaft Hall sensor | 37H |
| B70/2 | Crankshaft Hall sensor | 17E |
| B70/2 | Crankshaft Hall sensor | 41E |
| CAN C | Drive train CAN | 6H |
| CAN C | Drive train CAN | 10F |
| CAN C | Drive train CAN | 8H |
| CAN C | Drive train CAN | 30H |
| CAN C | Drive train CAN | 33F |
| CAN C | Drive train CAN | 32H |
| CAN C1 | Engine CAN | 32F |
| CAN E | Chassis CAN | 8F |
| CAN E | Chassis CAN | 25F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2G |
| Code G43 | 9G-TRONIC | 20A |
| Code G43 | 9G-TRONIC | 27G |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| K40/10 | Engine compartment fuse and relay module | 18B |
| K40/10 | Engine compartment fuse and relay module | 42B |
| K40/10kN | Circuit 87M relay | 15B |
| K40/10kN | Circuit 87M relay | 39B |
| N118 | Fuel system control unit (FSCU) | 10H |
| N118/9 | Fuel system control unit (FSCU) | 34H |
| N127 | Drivetrain control unit | 28E |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 3H |
| N15/15 | Fully integrated transmission control (VGS) electric controller unit | 27H |
| N3/34 | ME-SFI [ME] control unit | 13E |
| N3/34 | ME-SFI [ME] control unit | 37E |
| R4 | Spark plugs | 19E |
| R4 | Spark plugs | 43E |
| T1/11 | Cylinder 1 ignition coil | 17F |
| T1/11 | Cylinder 1 ignition coil | 41F |
| T1/12 | Cylinder 2 ignition coil | 17F |
| T1/12 | Cylinder 2 ignition coil | 41F |
| T1/13 | Cylinder 3 ignition coil | 17G |
| T1/13 | Cylinder 3 ignition coil | 41G |
| T1/14 | Cylinder 4 ignition coil | 17G |
| T1/14 | Cylinder 4 ignition coil | 41G |
| Y62/31 | Cylinder 1 fuel injector | 17G |
| Y62/31 | Cylinder 1 fuel injector | 41G |
| Y62/32 | Cylinder 2 fuel injector | 17H |
| Y62/32 | Cylinder 2 fuel injector | 41H |
| Y62/33 | Cylinder 3 fuel injector | 17H |
| Y62/33 | Cylinder 3 fuel injector | 41H |
| Y62/34 | Cylinder 4 fuel injector | 17H |
| Y62/34 | Cylinder 4 fuel injector | 41H |
