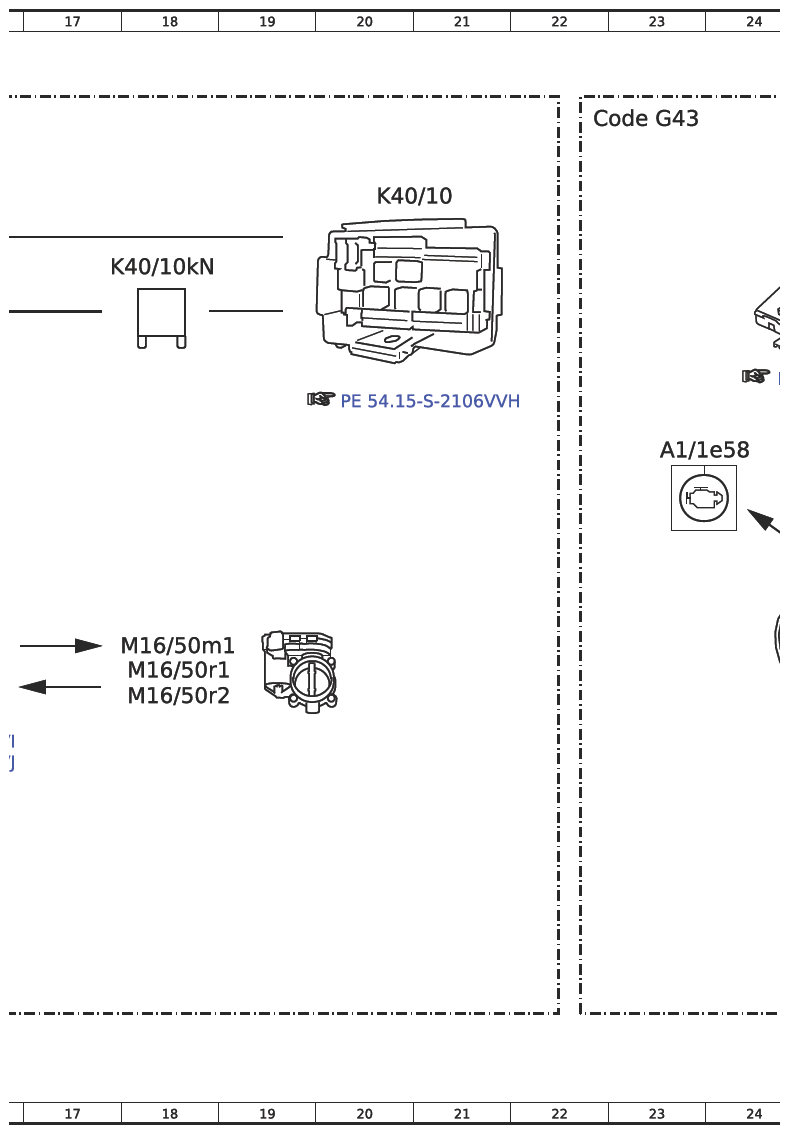

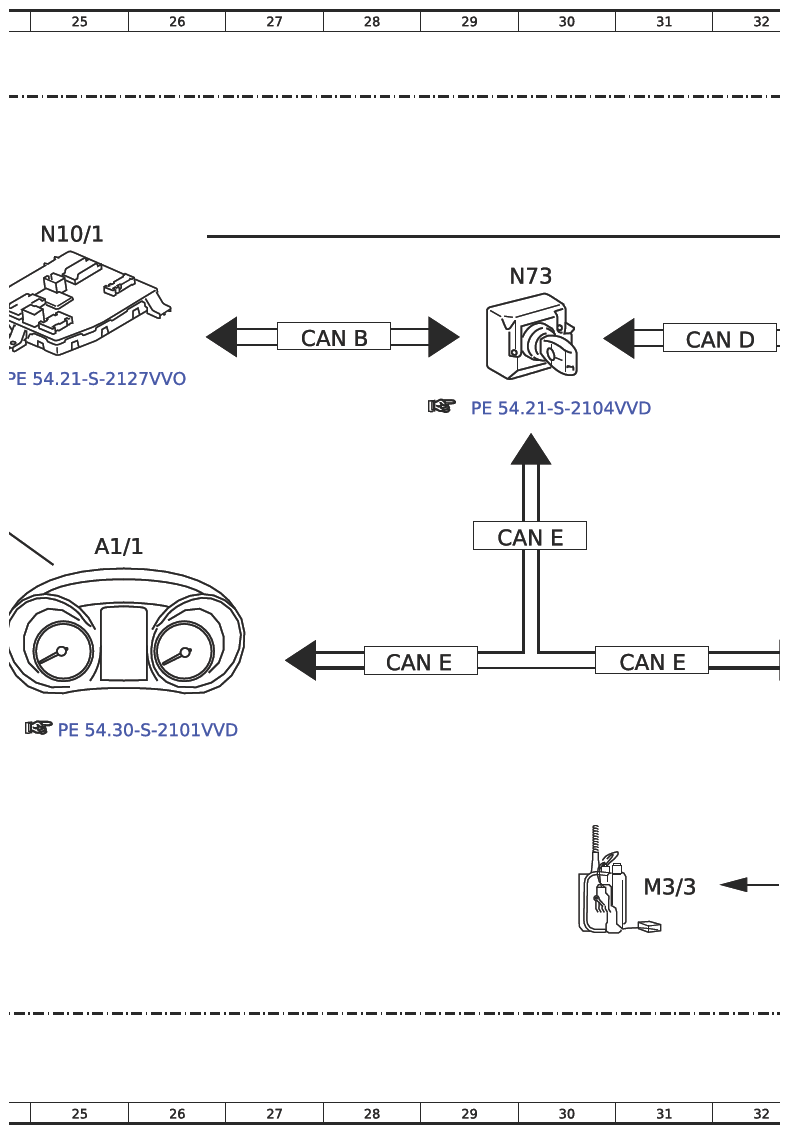

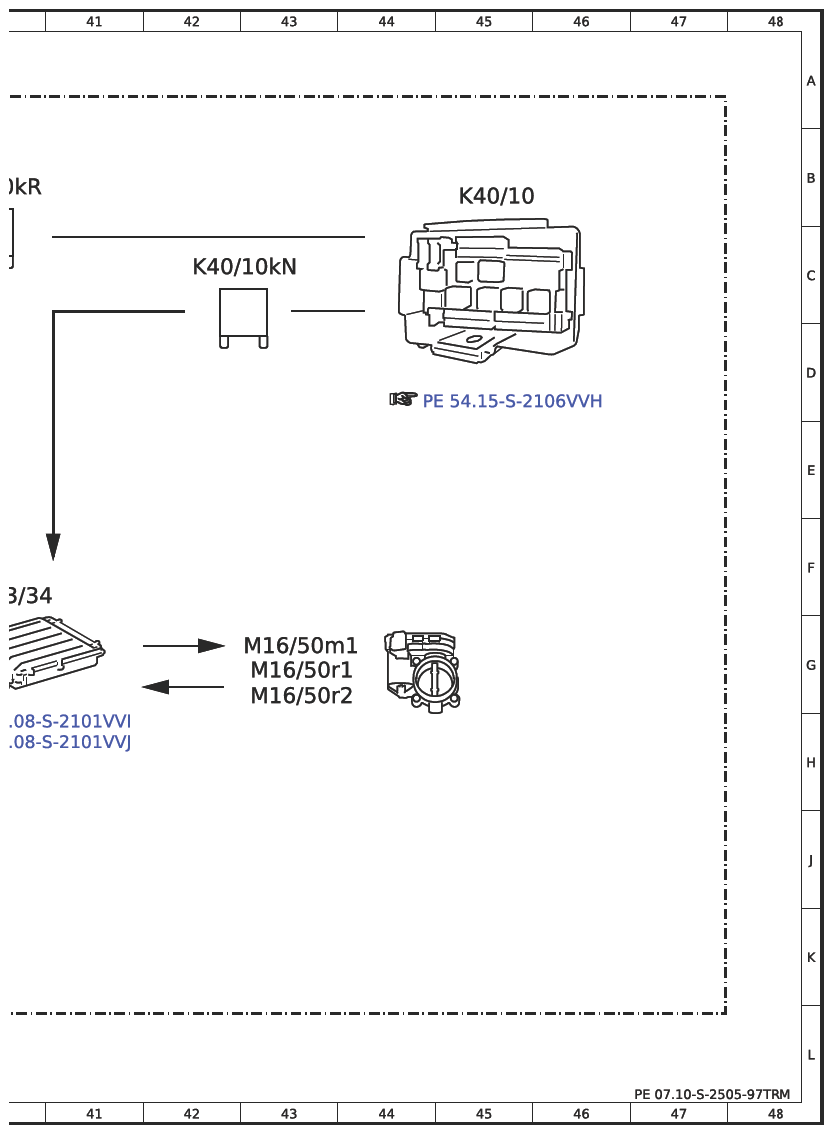

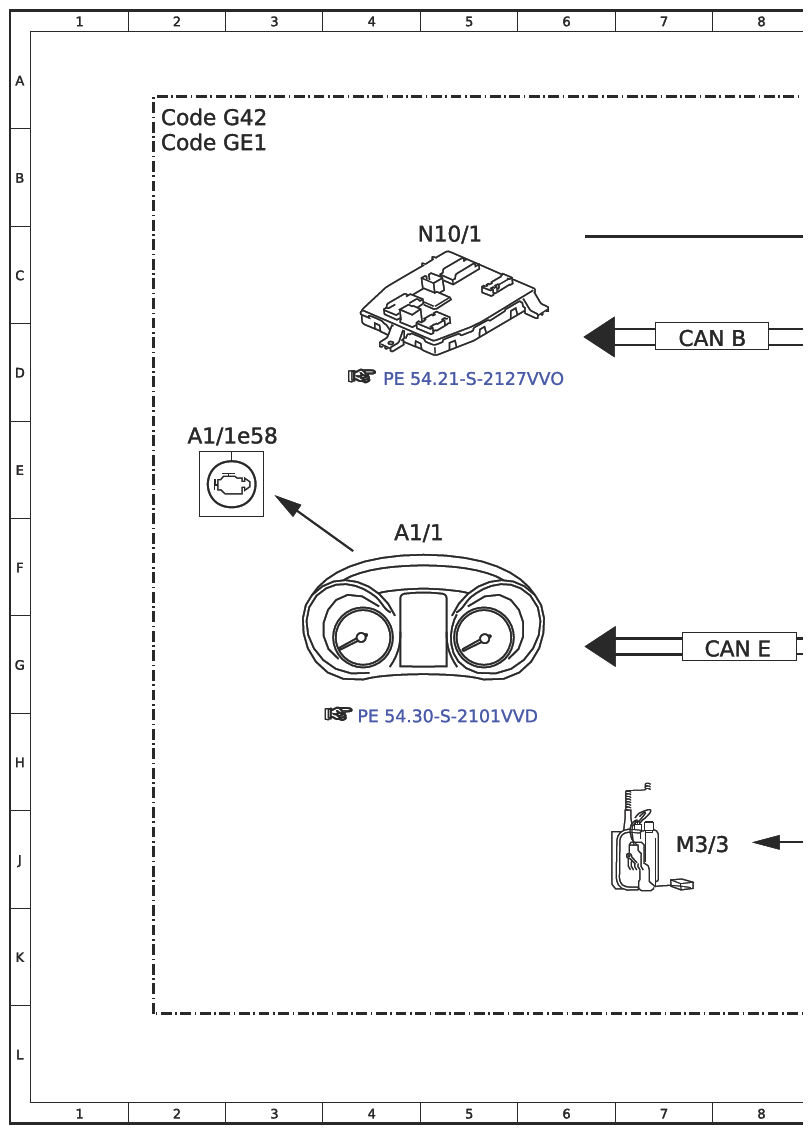

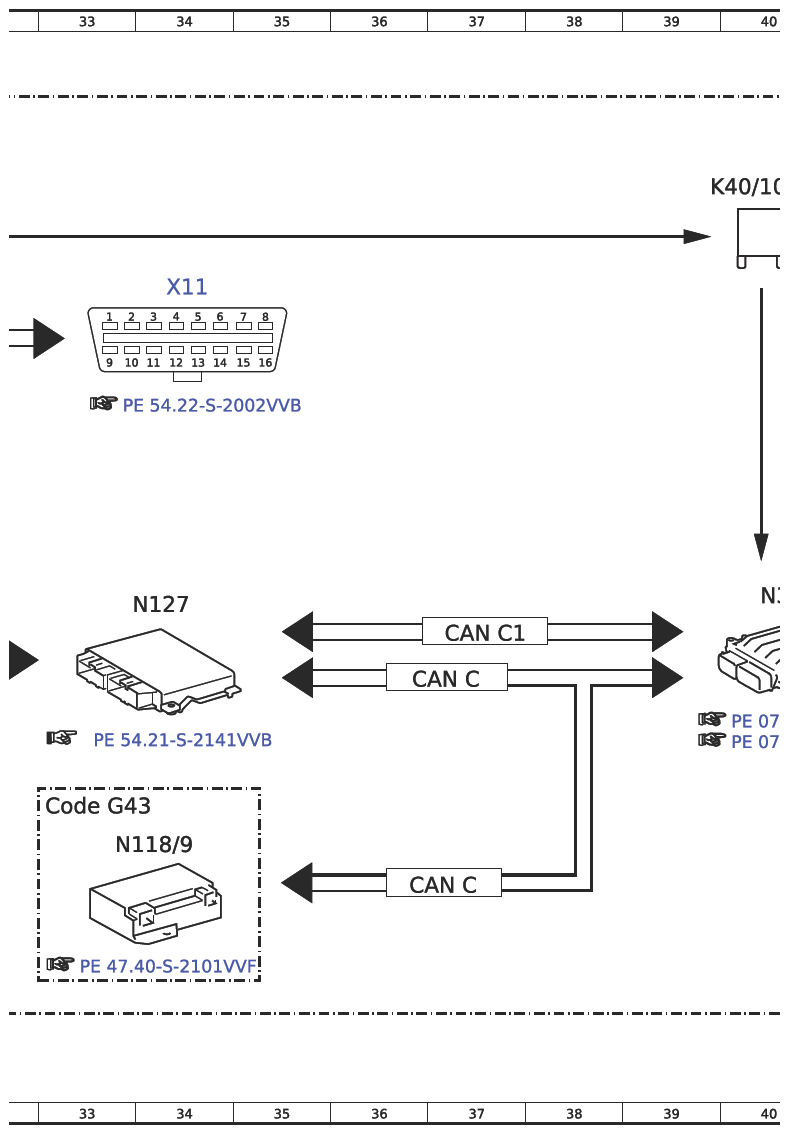

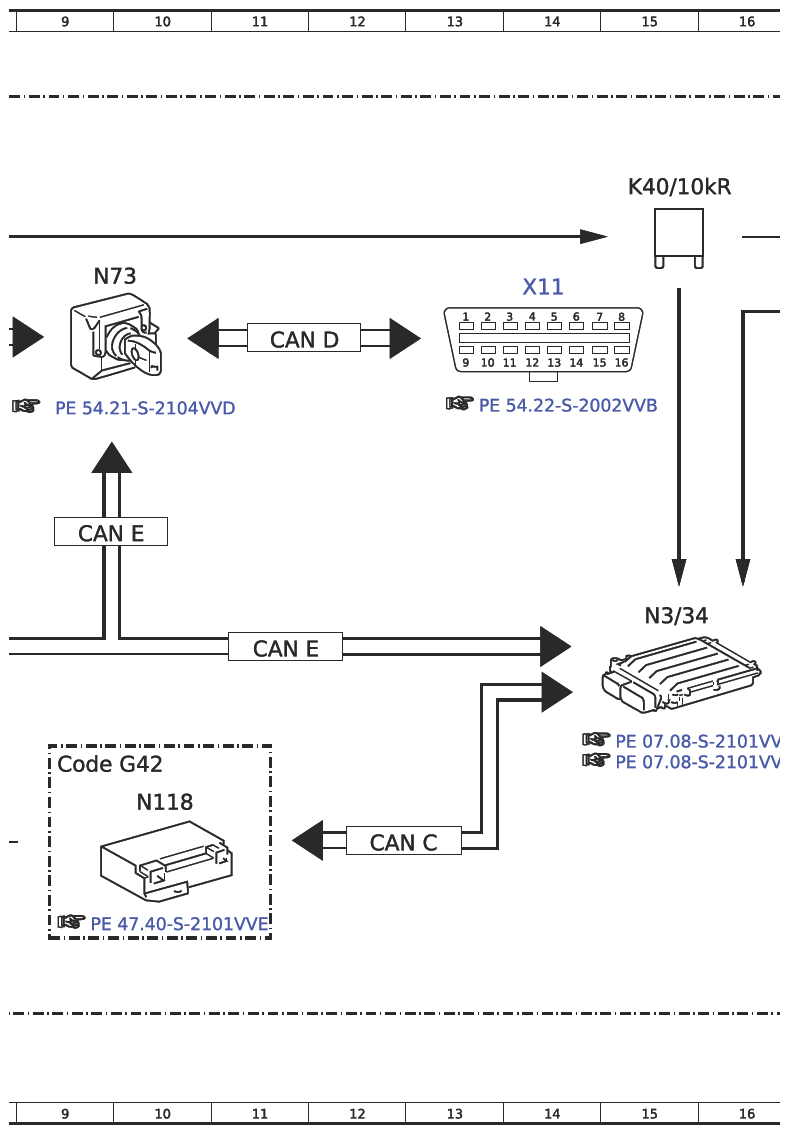

Function Schematic For Ignition On - PE07.10-S-2505-97TRM
Engine 274 in model 447.6/7
with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| A1/1 | Instrument cluster (KI) control unit | 4F |
| A1/1 | Instrument cluster (KI) control unit | 25F |
| A1/1e58 | Engine diagnosis indicator lamp | 2E |
| A1/1e58 | Engine diagnosis indicator lamp | 23E |
| CAN B | Interior CAN | 7D |
| CAN B | Interior CAN | 27D |
| CAN C | Drive train CAN | 37G |
| CAN C | Drive train CAN | 12J |
| CAN C | Drive train CAN | 37J |
| CAN C1 | Engine CAN | 37G |
| CAN D | Diagnostic CAN | 11D |
| CAN D | Diagnostic CAN | 31D |
| CAN E | Chassis CAN | 11G |
| CAN E | Chassis CAN | 8G |
| CAN E | Chassis CAN | 9F |
| CAN E | Chassis CAN | 31G |
| CAN E | Chassis CAN | 29F |
| CAN E | Chassis CAN | 28G |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 9H |
| Code G43 | 9G-TRONIC | 22A |
| Code G43 | 9G-TRONIC | 33J |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| K40/10 | Engine compartment fuse and relay module | 20B |
| K40/10 | Engine compartment fuse and relay module | 45B |
| K40/10kN | Circuit 87M relay | 18C |
| K40/10kN | Circuit 87M relay | 42C |
| K40/10kR | Circuit 15 relay | 15B |
| K40/10kR | Circuit 15 relay | 40B |
| M16/50m1 | Throttle valve actuator motor | 18G |
| M16/50m1 | Throttle valve actuator motor | 43G |
| M16/50r1 | Actual value potentiometer 1 | 18G |
| M16/50r1 | Actual value potentiometer 1 | 43G |
| M16/50r2 | Actual value potentiometer 2 | 18G |
| M16/50r2 | Actual value potentiometer 2 | 43G |
| M3/3 | Fuel pump with fuel feed module | 7J |
| M3/3 | Fuel pump with fuel feed module | 31J |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 5C |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 25C |
| N118 | Fuel system control unit (FSCU) | 10H |
| N118/9 | Fuel system control unit (FSCU) | 34J |
| N127 | Drivetrain control unit | 34F |
| N3/34 | ME-SFI [ME] control unit | 15G |
| N3/34 | ME-SFI [ME] control unit | 40F |
| N73 | Electronic ignition lock (EZS) control unit | 9C |
| N73 | Electronic ignition lock (EZS) control unit | 30C |
| X11 | Diagnostic connector | 14C |
| X11 | Diagnostic connector | 34C |
