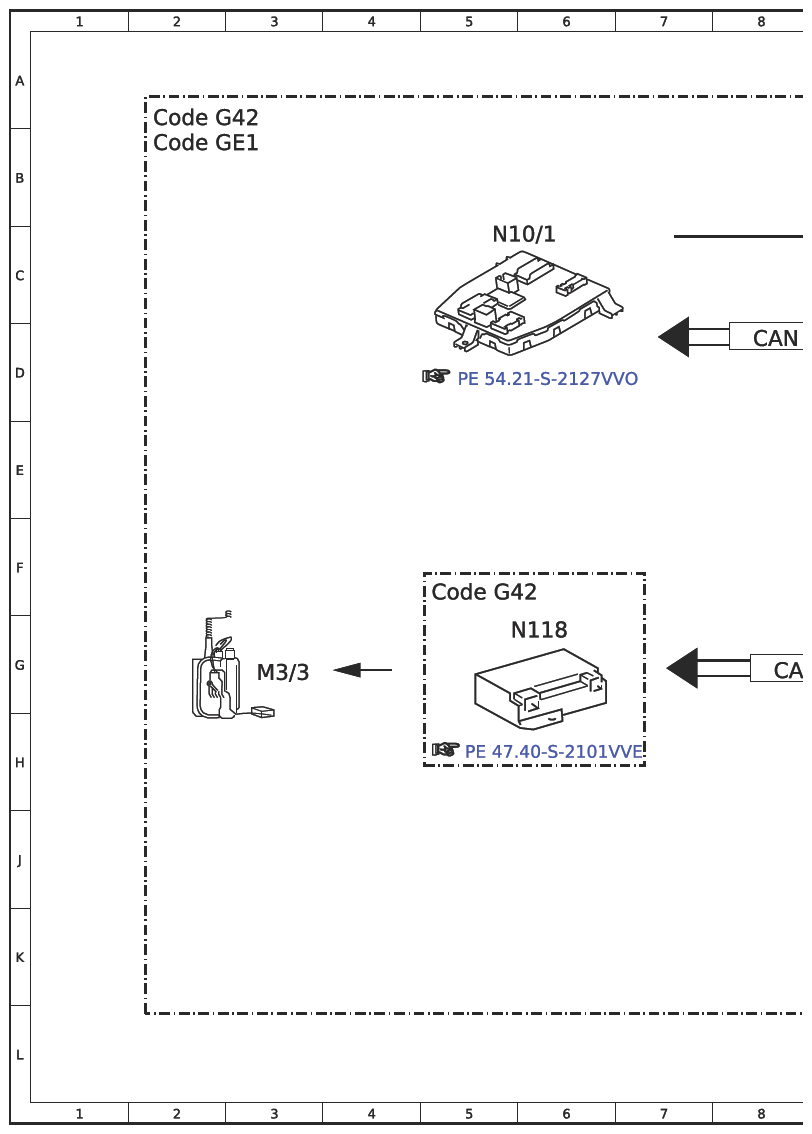

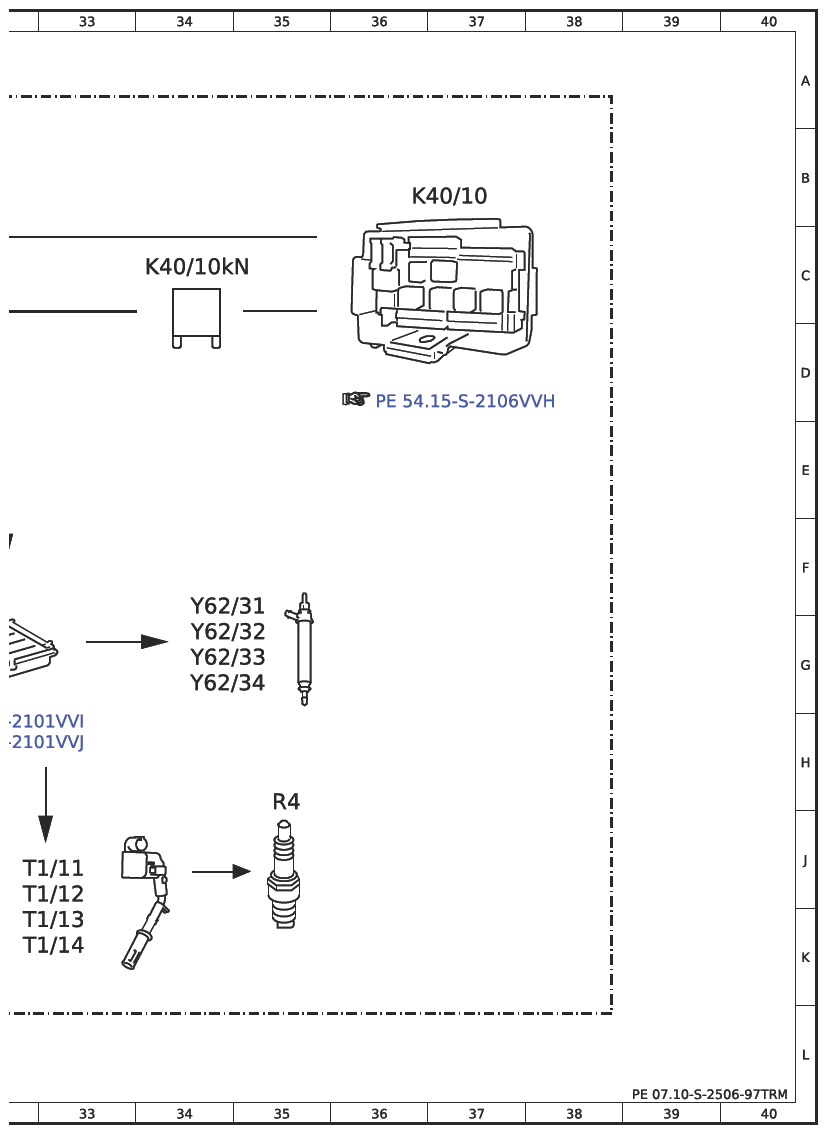

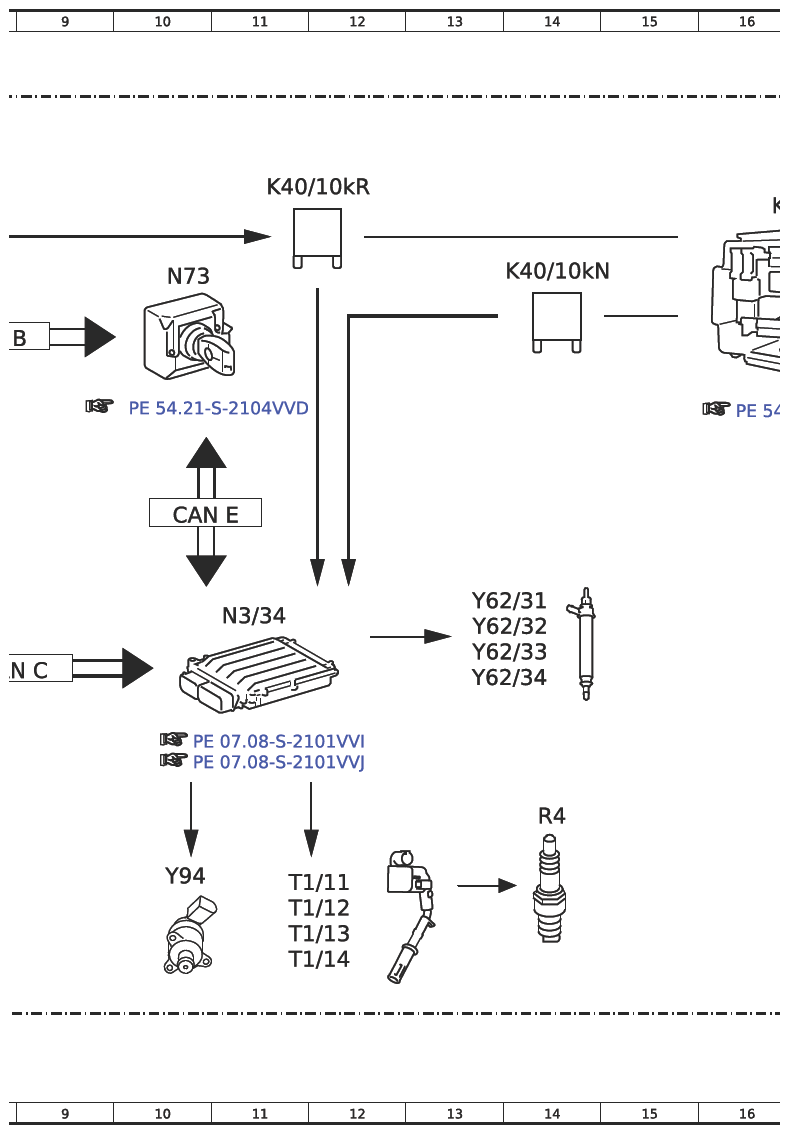

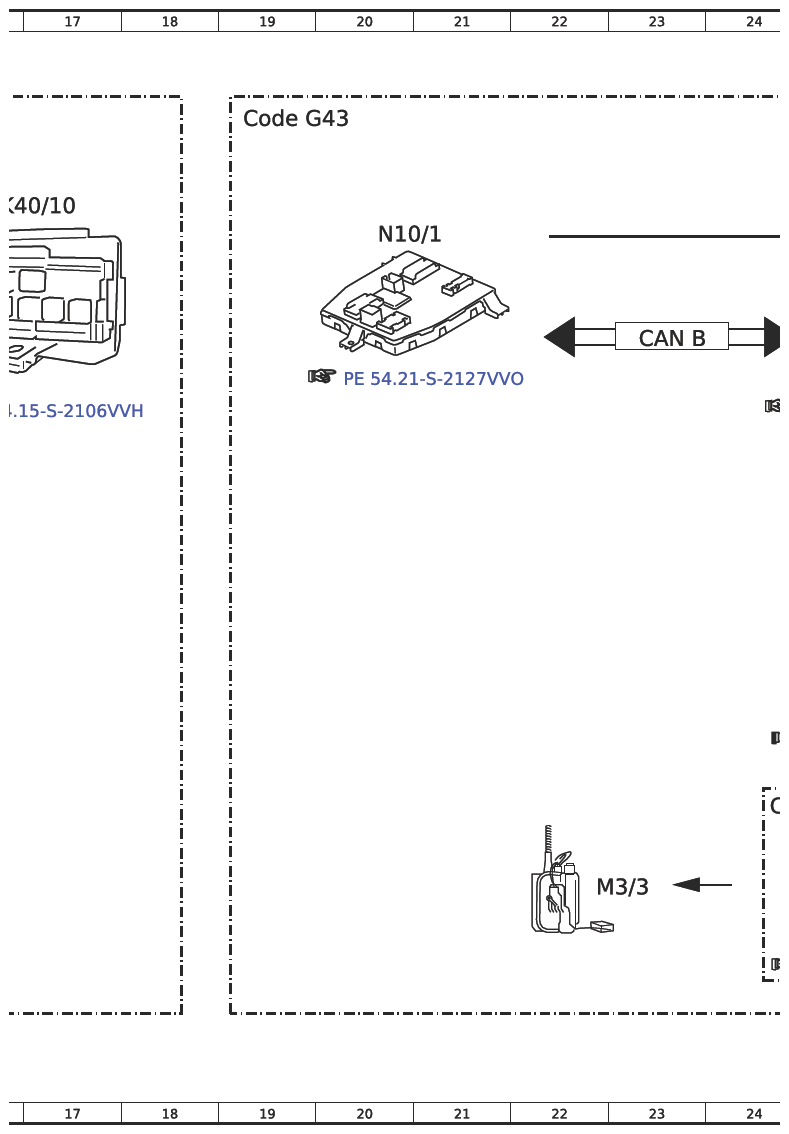

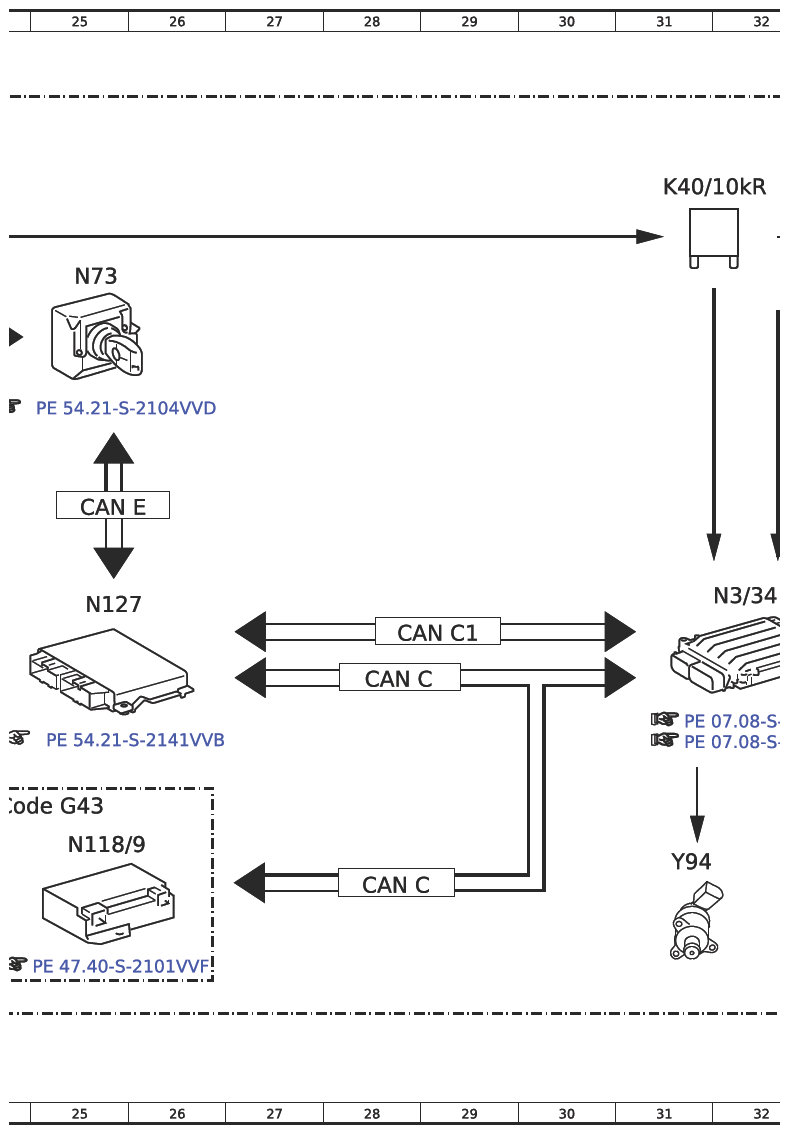

Function Schematic For Ignition Off - PE07.10-S-2506-97TRM
Engine 274 in model 447.6/7
with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| CAN B | Interior CAN | 8D |
| CAN B | Interior CAN | 23D |
| CAN C | Drive train CAN | 28G |
| CAN C | Drive train CAN | 8G |
| CAN C | Drive train CAN | 28J |
| CAN C1 | Engine CAN | 29G |
| CAN E | Chassis CAN | 10F |
| CAN E | Chassis CAN | 25E |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 5F |
| Code G43 | 9G-TRONIC | 19A |
| Code G43 | 9G-TRONIC | 24J |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| K40/10 | Engine compartment fuse and relay module | 16B |
| K40/10 | Engine compartment fuse and relay module | 37B |
| K40/10kN | Circuit 87M relay | 14C |
| K40/10kN | Circuit 87M relay | 34C |
| K40/10kR | Circuit 15 relay | 11B |
| K40/10kR | Circuit 15 relay | 31B |
| M3/3 | Fuel pump with fuel feed module | 3G |
| M3/3 | Fuel pump with fuel feed module | 23J |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 5C |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 20C |
| N118 | Fuel system control unit (FSCU) | 6G |
| N118/9 | Fuel system control unit (FSCU) | 25J |
| N127 | Drivetrain control unit | 25F |
| N3/34 | ME-SFI [ME] control unit | 11G |
| N3/34 | ME-SFI [ME] control unit | 32F |
| N73 | Electronic ignition lock (EZS) control unit | 10C |
| N73 | Electronic ignition lock (EZS) control unit | 25C |
| R4 | Spark plugs | 14J |
| R4 | Spark plugs | 35H |
| T1/11 | Cylinder 1 ignition coil | 11J |
| T1/11 | Cylinder 1 ignition coil | 32J |
| T1/12 | Cylinder 2 ignition coil | 11K |
| T1/12 | Cylinder 2 ignition coil | 32J |
| T1/13 | Cylinder 3 ignition coil | 11K |
| T1/13 | Cylinder 3 ignition coil | 32K |
| T1/14 | Cylinder 4 ignition coil | 11K |
| T1/14 | Cylinder 4 ignition coil | 32K |
| Y62/31 | Cylinder 1 fuel injector | 13F |
| Y62/31 | Cylinder 1 fuel injector | 34F |
| Y62/32 | Cylinder 2 fuel injector | 13G |
| Y62/32 | Cylinder 2 fuel injector | 34G |
| Y62/33 | Cylinder 3 fuel injector | 13G |
| Y62/33 | Cylinder 3 fuel injector | 34G |
| Y62/34 | Cylinder 4 fuel injector | 13G |
| Y62/34 | Cylinder 4 fuel injector | 34G |
| Y94 | Quantity control valve | 10J |
| Y94 | Quantity control valve | 31J |
