Electrical Function Schematic, Synchronization Of The Injection And Firing Order - PE07.10-S-2706-97TRC

Engine 274 in model 447

except code XM0 (Facelift)

Code: Designation: Position:
1 Engine speed, signal 7D
1 Engine speed, signal 13D
1 Engine speed, signal 13F
1 Engine speed, signal 12H
2 Crankshaft Hall sensor, signal 7D
3 Camshaft Hall sensor, signal 5E
4 Fuel injectors, actuation 7H
5 Ignition coils, actuation 5D
6 Circuit 87, status 6G
7 Engine running, signal 12D
A1/1 Instrument cluster (KI) control unit 12B
B6/29 Intake camshaft Hall sensor 3F
B6/30 Exhaust camshaft Hall sensor 3G
B70/2 Crankshaft Hall sensor 7B
CAN C Drive train CAN 11F
CAN C Drive train CAN 11G
CAN E Chassis CAN 11E
Code G42 7G-TRONIC PLUS automatic transmission 11H
Code ZL3 National version for Latin America 6E
Code ZL3 National version for Latin America 11B
Code ZL3 National version for Latin America 13E
Code ZL3 National version for Latin America 1G
Code ZU7 Canada version 6E
Code ZU7 Canada version 11A
Code ZU7 Canada version 11J
Code ZU7 Canada version 13E
Code ZU7 Canada version 1G
Code ZU8 USA version 6E
Code ZU8 USA version 11A
Code ZU8 USA version 11J
Code ZU8 USA version 13E
Code ZU8 USA version 1G
K40/10 Engine compartment fuse and relay module 3H
K40/10kN Circuit 87M relay 5H
N118 Fuel system control unit (FSCU) 14F
N15/11 Fully integrated transmission control (VGS) electric controller unit 12K
N3/34 ME-SFI [ME] control unit 8E
R4 Spark plugs 1B
T1/11 Cylinder 1 ignition coil 4B
T1/12 Cylinder 2 ignition coil 4B
T1/13 Cylinder 3 ignition coil 4C
T1/14 Cylinder 4 ignition coil 4C
Y62/31 Cylinder 1 fuel injector 7J
Y62/32 Cylinder 2 fuel injector 7J
Y62/33 Cylinder 3 fuel injector 7J
Y62/34 Cylinder 4 fuel injector 7J

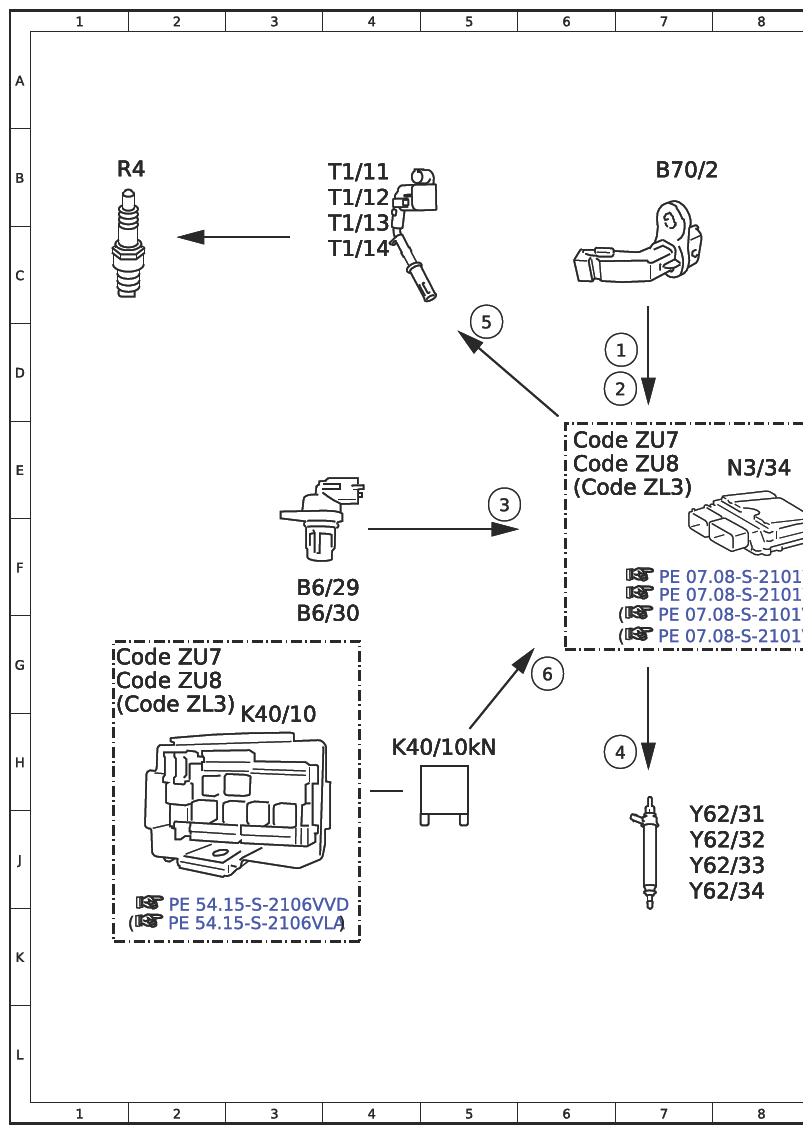

G16502659Courtesy of MERCEDES-BENZ USA

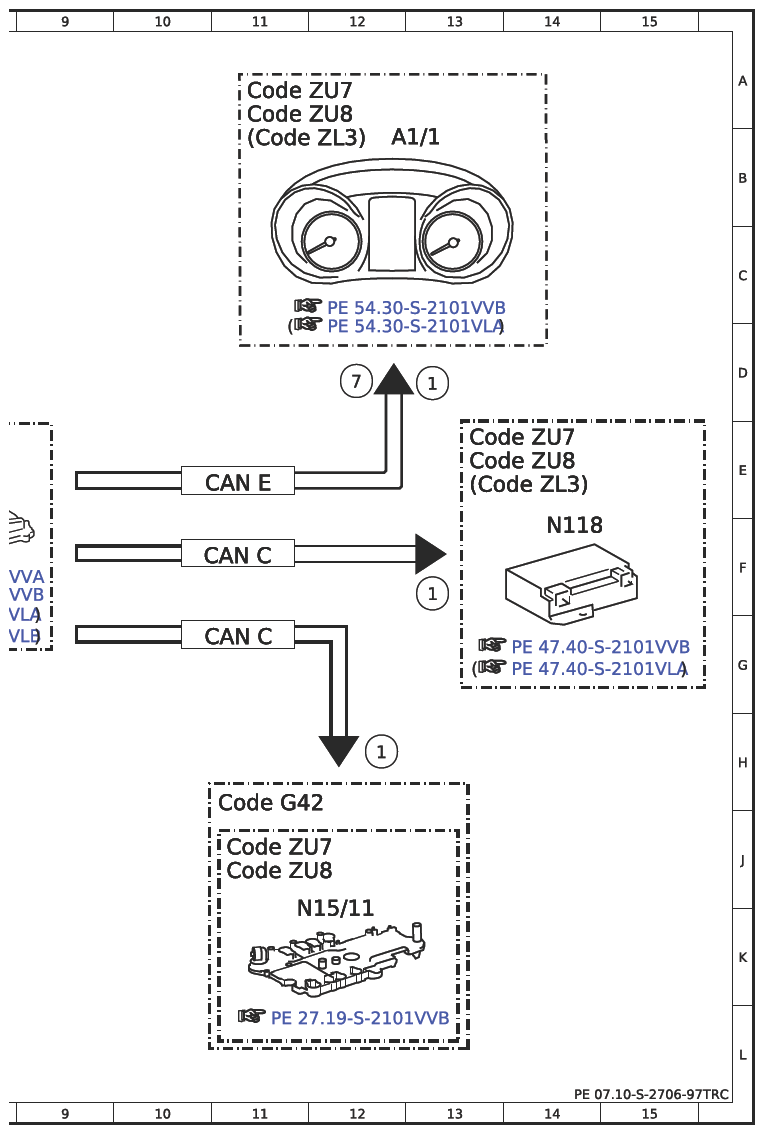

G16502660Courtesy of MERCEDES-BENZ USA
