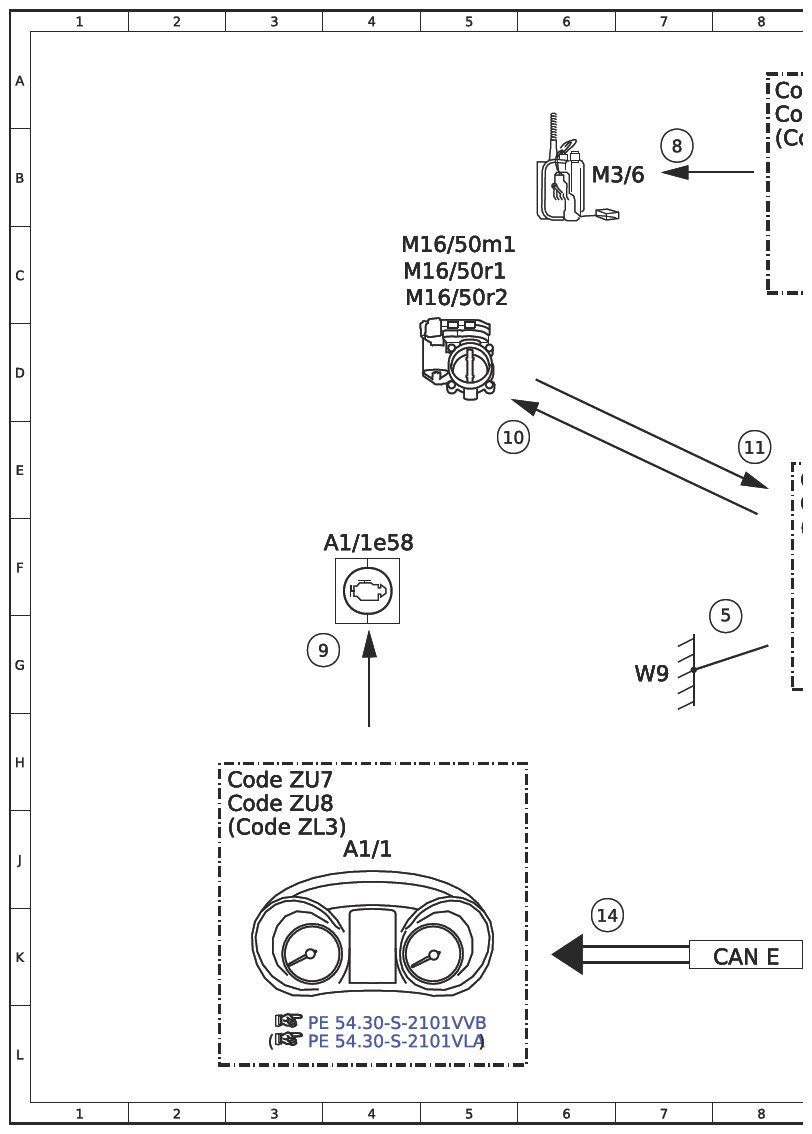

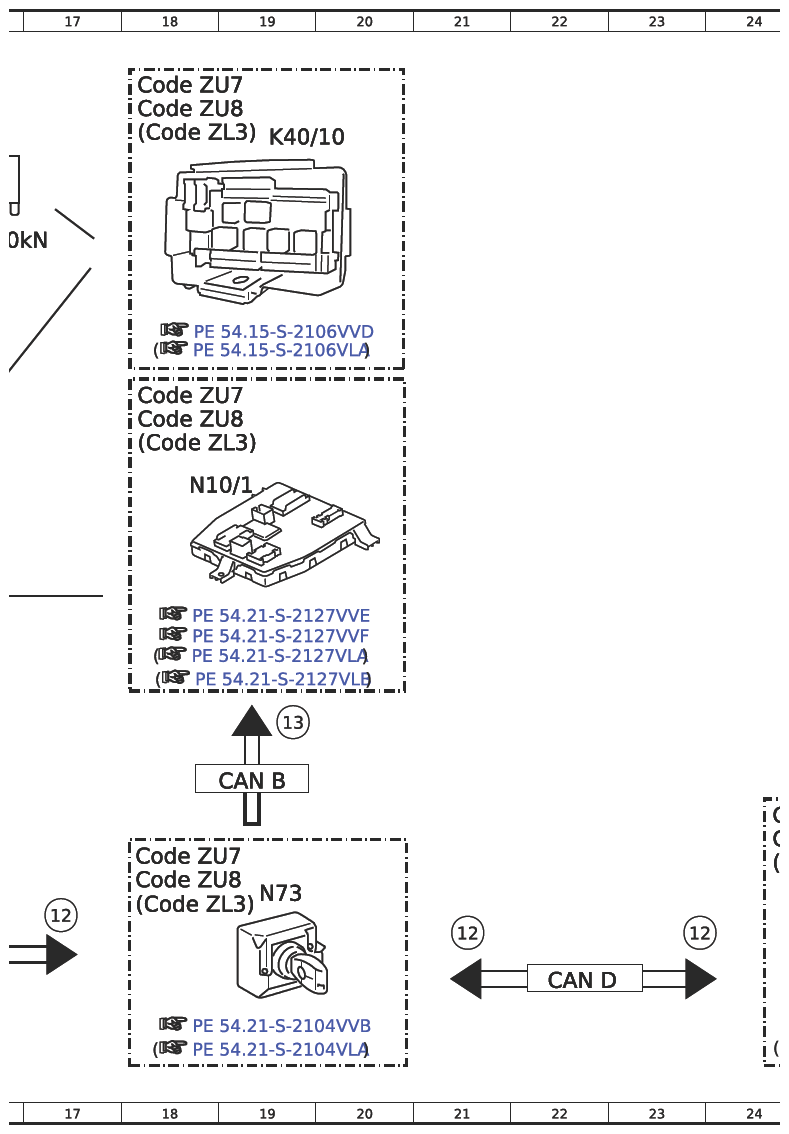

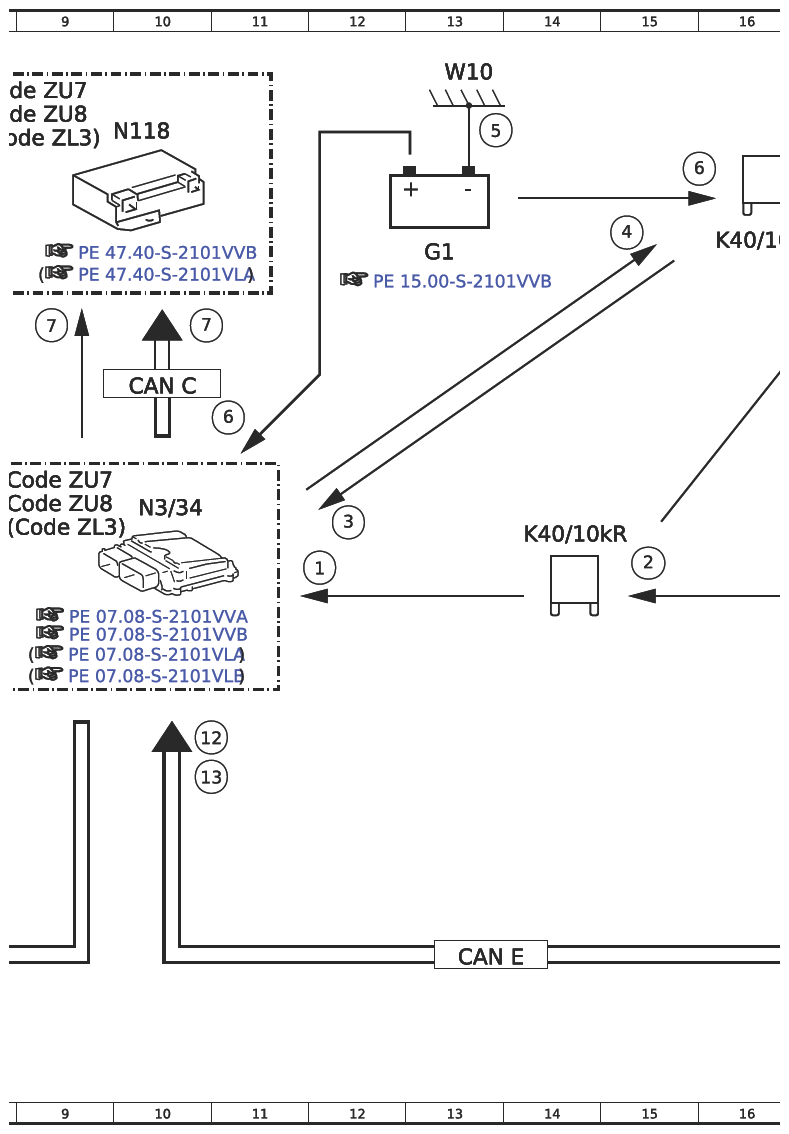

Electrical Function Schematic, Ignition On - PE07.10-S-2700-97TRC
Engine 274 in model 447
except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status ON | 12F |
| 10 | Throttle valve actuator, actuation | 5E |
| 11 | Throttle valve actuator, signal | 8E |
| 12 | Engine management diagnosis, communication | 17K |
| 12 | Engine management diagnosis, communication | 10H |
| 12 | Engine management diagnosis, communication | 23K |
| 12 | Engine management diagnosis, communication | 21K |
| 13 | Circuit 15, request ON | 10H |
| 13 | Circuit 15, request ON | 19H |
| 14 | Instrument cluster, message | 6K |
| 2 | Circuit 15 relay, actuation | 15F |
| 3 | Circuit 87, status | 12F |
| 4 | Combustion engine circuit 87 relay, actuation | 15C |
| 5 | Circuit 31, status | 8G |
| 5 | Circuit 31, status | 13B |
| 6 | Circuit 30, status | 11E |
| 6 | Circuit 30, status | 15B |
| 7 | Fuel pump with fill level sensor, ON request | 10D |
| 7 | Fuel pump with fill level sensor, ON request | 9D |
| 8 | Fuel pump with fill level sensor, actuation | 7B |
| 9 | Engine diagnosis indicator lamp, actuation | 3G |
| A1/1 | Instrument cluster (KI) control unit | 4J |
| A1/1e58 | Engine diagnosis indicator lamp | 4F |
| CAN B | Interior CAN | 19H |
| CAN C | Drive train CAN | 10D |
| CAN D | Diagnostic CAN | 22K |
| CAN E | Chassis CAN | 8K |
| CAN E | Chassis CAN | 13K |
| Code ZL3 | National version for Latin America | 18B |
| Code ZL3 | National version for Latin America | 18E |
| Code ZL3 | National version for Latin America | 18K |
| Code ZL3 | National version for Latin America | 24J |
| Code ZL3 | National version for Latin America | 8B |
| Code ZL3 | National version for Latin America | 3J |
| Code ZL3 | National version for Latin America | 8F |
| Code ZU7 | Canada version | 18A |
| Code ZU7 | Canada version | 18D |
| Code ZU7 | Canada version | 18J |
| Code ZU7 | Canada version | 24J |
| Code ZU7 | Canada version | 8A |
| Code ZU7 | Canada version | 3H |
| Code ZU7 | Canada version | 8E |
| Code ZU8 | USA version | 18A |
| Code ZU8 | USA version | 18E |
| Code ZU8 | USA version | 18J |
| Code ZU8 | USA version | 24J |
| Code ZU8 | USA version | 8A |
| Code ZU8 | USA version | 3J |
| Code ZU8 | USA version | 8E |
| G1 | On-board electrical system battery | 13C |
| K40/10 | Engine compartment fuse and relay module | 19B |
| K40/10kN | Circuit 87M relay | 16C |
| K40/10kR | Circuit 15 relay | 14F |
| M16/50m1 | Throttle valve actuator motor | 5C |
| M16/50r1 | Actual value potentiometer 1 | 5C |
| M16/50r2 | Actual value potentiometer 2 | 5C |
| M3/6 | Fuel pump with fill level sensor | 6B |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 18E |
| N118 | Fuel system control unit (FSCU) | 10B |
| N3/34 | ME-SFI [ME] control unit | 10E |
| N73 | Electronic ignition lock (EZS) control unit | 19J |
| W10 | Battery ground point | 13A |
| W9 | Left front lamp unit ground point | 7G |

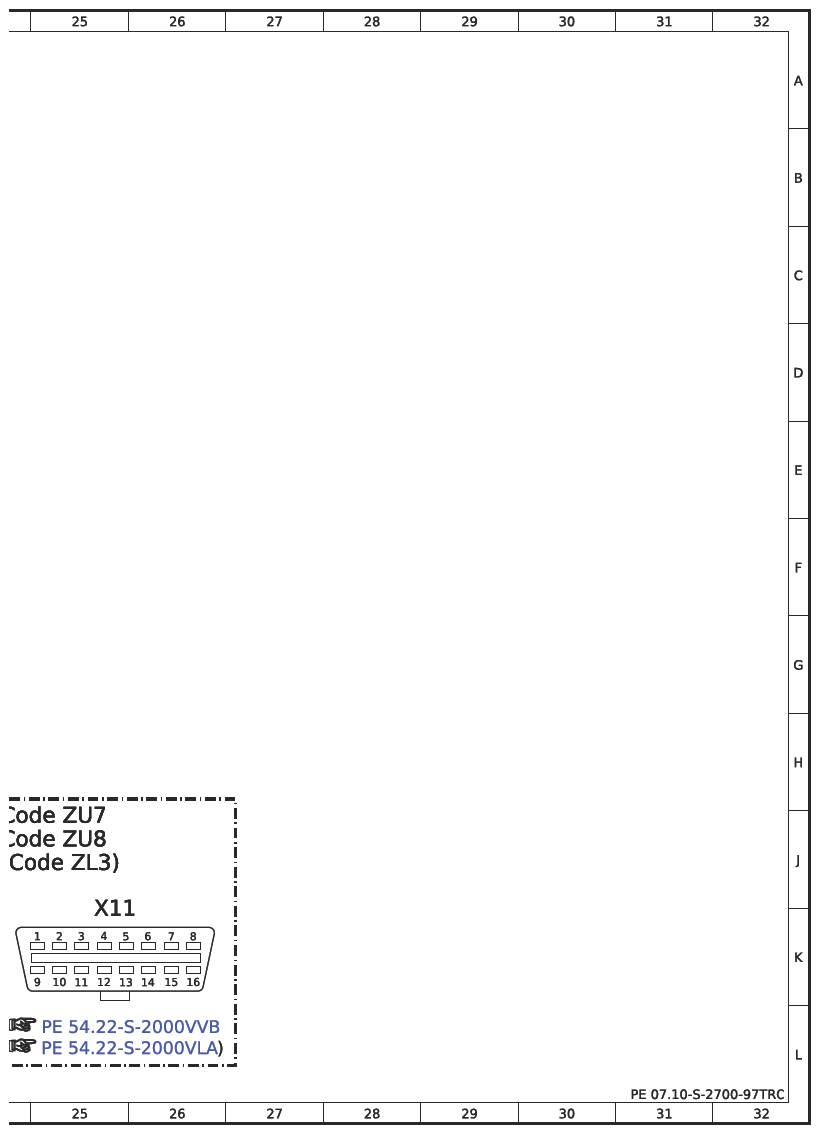

| X11 | Diagnostic connector | 25K |
