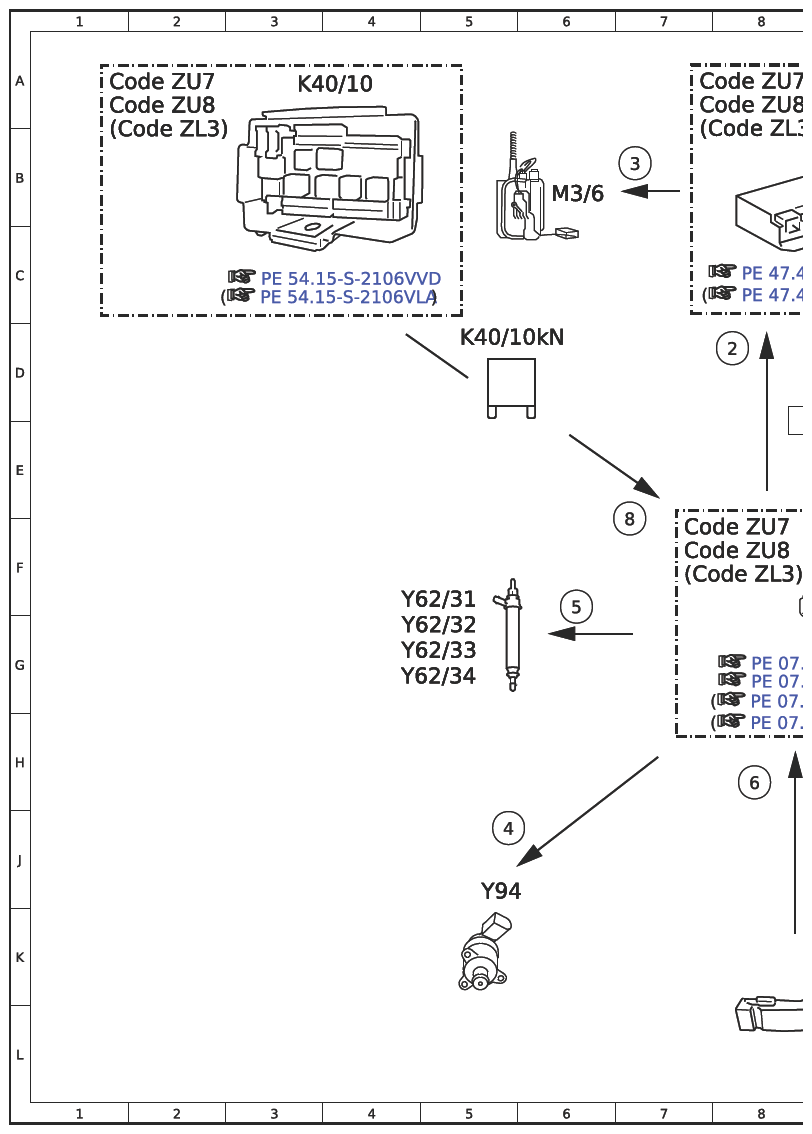

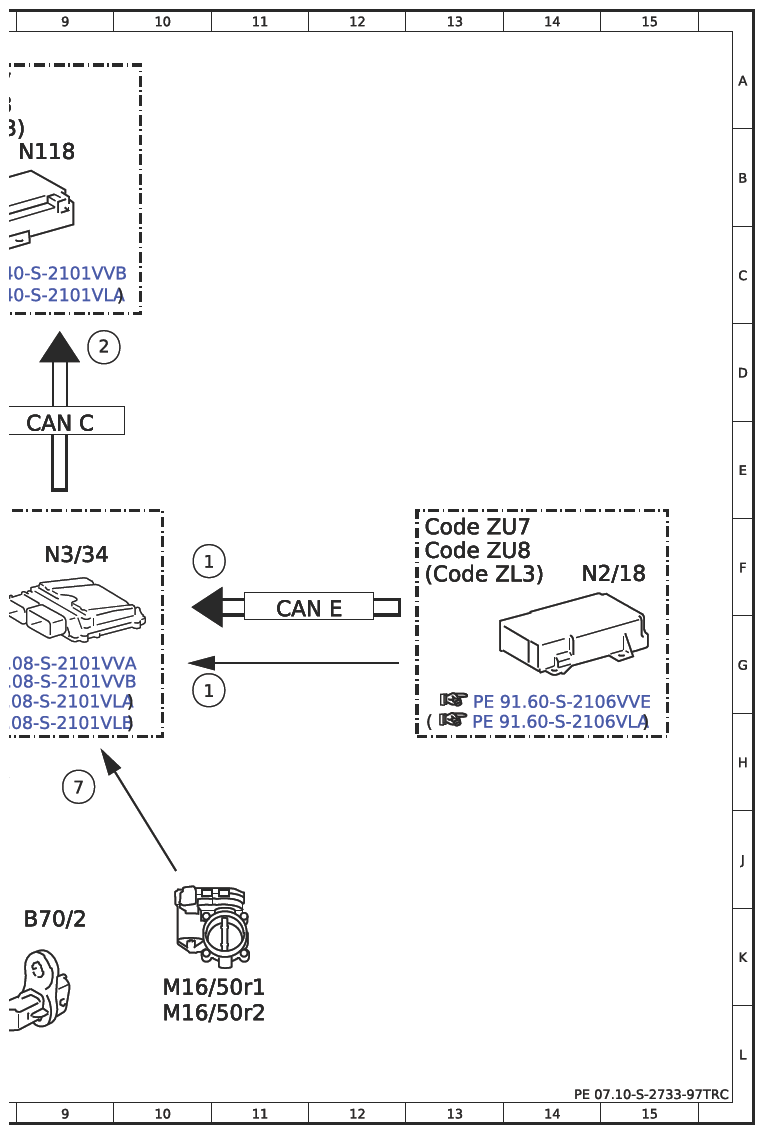

Electrical Function Schematic For Safety Fuel Shutoff - PE07.10-S-2733-97TRC
Engine 274 in model 447
except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crash, signal | 10F |
| 1 | Crash, signal | 10G |
| 2 | Fuel pump with fill level sensor, OFF request | 9D |
| 2 | Fuel pump with fill level sensor, OFF request | 8D |
| 3 | Fuel pump with fill level sensor, actuation | 7B |
| 4 | Quantity control valve, actuation | 5J |
| 5 | Fuel injectors, actuation | 6F |
| 6 | Engine speed, signal | 8H |
| 7 | Throttle valve actuator, signal | 9H |
| 8 | Circuit 87, status | 7F |
| B70/2 | Crankshaft Hall sensor | 9K |
| CAN C | Drive train CAN | 9E |
| CAN E | Chassis CAN | 11G |
| Code ZL3 | National version for Latin America | 1B |
| Code ZL3 | National version for Latin America | 7B |
| Code ZL3 | National version for Latin America | 7F |
| Code ZL3 | National version for Latin America | 13F |
| Code ZU7 | Canada version | 1A |
| Code ZU7 | Canada version | 7A |
| Code ZU7 | Canada version | 7F |
| Code ZU7 | Canada version | 13F |
| Code ZU8 | USA version | 1A |
| Code ZU8 | USA version | 7A |
| Code ZU8 | USA version | 7F |
| Code ZU8 | USA version | 13F |
| K40/10 | Engine compartment fuse and relay module | 3A |
| K40/10kN | Circuit 87M relay | 5D |
| M16/50r1 | Actual value potentiometer 1 | 10K |
| M16/50r2 | Actual value potentiometer 2 | 10L |
| M3/6 | Fuel pump with fill level sensor | 6B |
| N118 | Fuel system control unit (FSCU) | 9B |
| N2/18 | Supplemental restraint system (SRS) control unit | 14F |
| N3/34 | ME-SFI [ME] control unit | 9F |
| Y62/31 | Cylinder 1 fuel injector | 4F |
| Y62/32 | Cylinder 2 fuel injector | 4G |
| Y62/33 | Cylinder 3 fuel injector | 4G |
| Y62/34 | Cylinder 4 fuel injector | 4G |
| Y94 | Quantity control valve | 5J |
