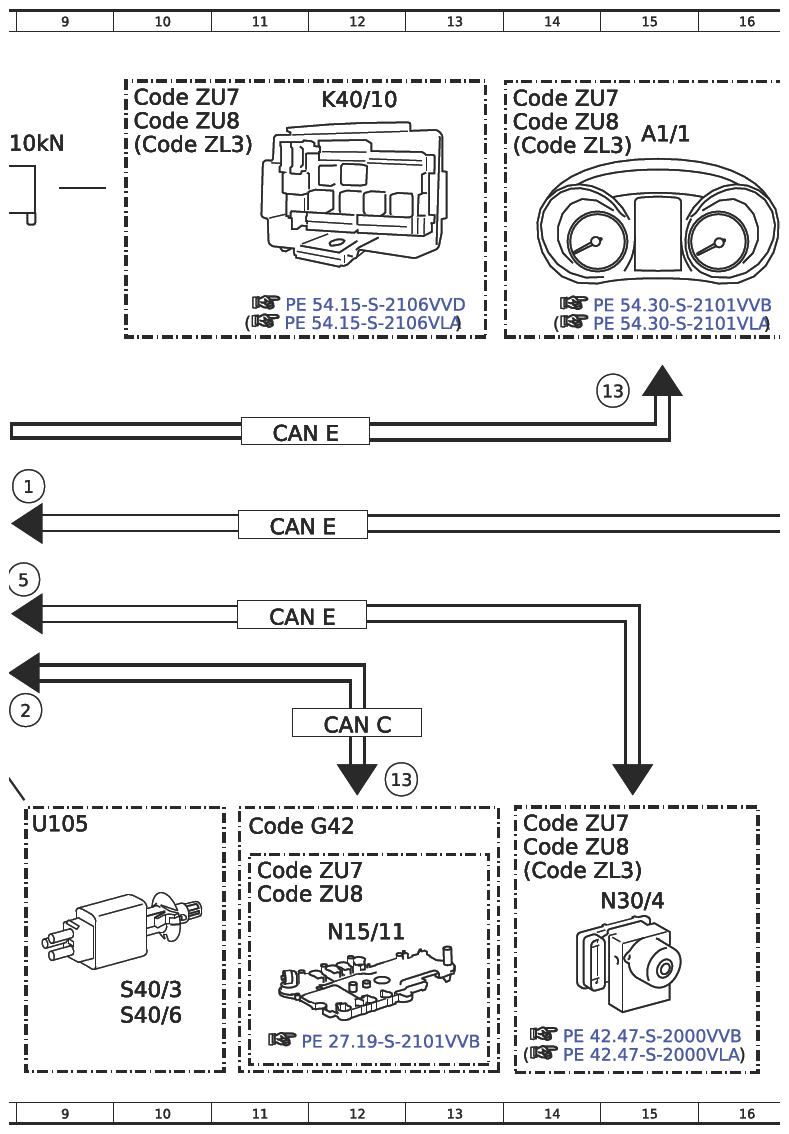

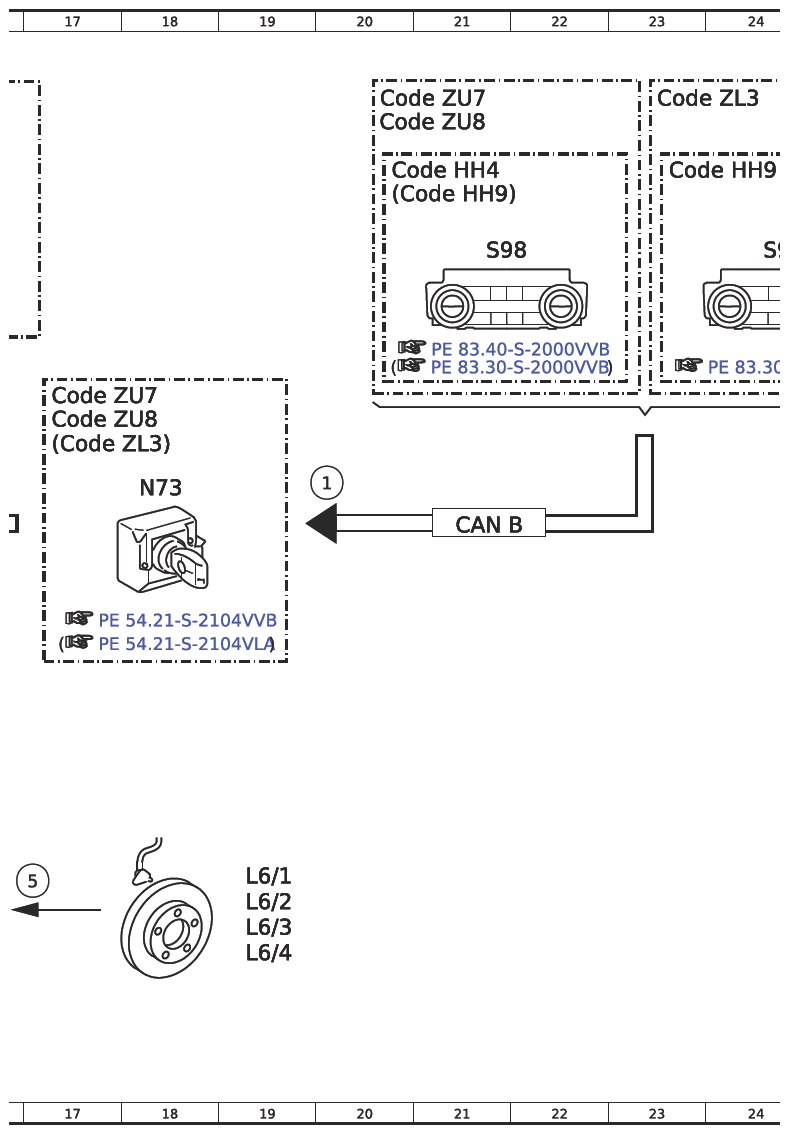

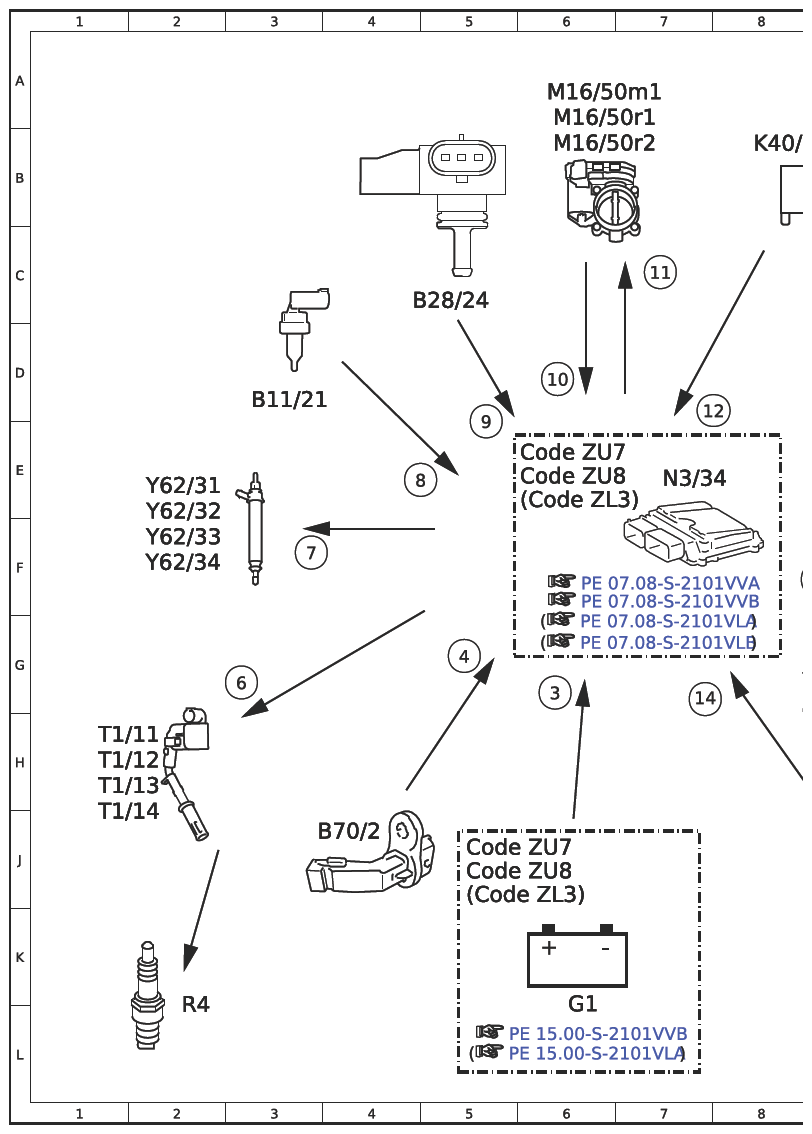

Electrical Function Schematic For RPM Control - PE07.10-S-2708-97TRC
Engine 274 in model 447
except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Automatic air conditioning (AAC) control and operating unit, status | 9E |
| 1 | Automatic air conditioning (AAC) control and operating unit, status | 20E |
| 10 | Throttle valve actuator, signal | 6D |
| 11 | Throttle valve actuator, actuation | 7C |
| 12 | Circuit 87, status | 7D |
| 13 | Engine running, signal | 12H |
| 13 | Engine running, signal | 15D |
| 14 | Clutch pedal switch, status | 7G |
| 2 | Gear range, status | 9H |
| 3 | Circuit 30, status | 6G |
| 4 | Engine speed, signal | 5G |
| 5 | Wheel speed, signal | 9F |
| 5 | Wheel speed, signal | 17J |
| 6 | Ignition coils, actuation | 3G |
| 7 | Fuel injectors, actuation | 3F |
| 8 | Coolant temperature sensor, signal | 4E |
| 9 | Engine load, signal | 5E |
| A1/1 | Instrument cluster (KI) control unit | 15B |
| B11/21 | Coolant temperature sensor | 3D |
| B28/24 | Intake manifold pressure sensor | 5C |
| B70/2 | Crankshaft Hall sensor | 3J |
| CAN B | Interior CAN | 21F |
| CAN C | Drive train CAN | 12H |
| CAN E | Chassis CAN | 11F |
| CAN E | Chassis CAN | 11G |
| CAN E | Chassis CAN | 11E |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 11J |
| Code HH4 | THERMOTRONIC automatic air conditioning | 20B |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 20B |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 23B |
| Code ZL3 | National version for Latin America | 6E |
| Code ZL3 | National version for Latin America | 10B |
| Code ZL3 | National version for Latin America | 14B |
| Code ZL3 | National version for Latin America | 17E |
| Code ZL3 | National version for Latin America | 23A |
| Code ZL3 | National version for Latin America | 14J |
| Code ZL3 | National version for Latin America | 5J |
| Code ZU7 | Canada version | 6E |
| Code ZU7 | Canada version | 11J |
| Code ZU7 | Canada version | 10A |
| Code ZU7 | Canada version | 14A |
| Code ZU7 | Canada version | 17D |
| Code ZU7 | Canada version | 20A |
| Code ZU7 | Canada version | 14J |
| Code ZU7 | Canada version | 5J |
| Code ZU8 | USA version | 6E |
| Code ZU8 | USA version | 11J |
| Code ZU8 | USA version | 10A |
| Code ZU8 | USA version | 14B |
| Code ZU8 | USA version | 17E |
| Code ZU8 | USA version | 20B |
| Code ZU8 | USA version | 14J |
| Code ZU8 | USA version | 5J |
| G1 | On-board electrical system battery | 6L |
| K40/10 | Engine compartment fuse and relay module | 12A |
| K40/10kN | Circuit 87M relay | 8B |
| L6/1 | Left front rpm sensor | 19J |
| L6/2 | Right front rpm sensor | 19K |
| L6/3 | Left rear rpm sensor | 19K |
| L6/4 | Right rear rpm sensor | 19K |
| M16/50m1 | Throttle valve actuator motor | 6A |
| M16/50r1 | Actual value potentiometer 1 | 6A |
| M16/50r2 | Actual value potentiometer 2 | 6B |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 12K |
| N3/34 | ME-SFI [ME] control unit | 7E |
| N30/4 | Electronic Stability Program (ESP) control unit | 15J |
| N73 | Electronic ignition lock (EZS) control unit | 18E |
| R4 | Spark plugs | 2L |
| S40/3 | Clutch pedal switch | 10K |
| S40/6 | Clutch pedal switch | 10L |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 21C |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 24C |
| T1/11 | Cylinder 1 ignition coil | 1H |
| T1/12 | Cylinder 2 ignition coil | 1H |
| T1/13 | Cylinder 3 ignition coil | 1H |
| T1/14 | Cylinder 4 ignition coil | 1J |
| U105 | Valid without code G42 7G-TRONIC automatic transmission | 9J |
| Y62/31 | Cylinder 1 fuel injector | 2E |
| Y62/32 | Cylinder 2 fuel injector | 2F |
| Y62/33 | Cylinder 3 fuel injector | 2F |
| Y62/34 | Cylinder 4 fuel injector | 2F |
