Electrical Function Schematic For Knock Control - PE07.10-S-2715-97TRC
Engine 274 in model 447
except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Camshaft Hall sensor, signal | 9D |
| 10 | Circuit 87, status | 9E |
| 11 | Engine running, signal | 12J |
| 12 | Engine management diagnosis, communication | 12F |
| 12 | Engine management diagnosis, communication | 10F |
| 12 | Engine management diagnosis, communication | 19F |
| 12 | Engine management diagnosis, communication | 16F |
| 2 | Engine speed, signal | 8J |
| 3 | Crankshaft Hall sensor, signal | 8J |
| 4 | Ignition coils, actuation | 5J |
| 5 | Knock sensor, signal | 5G |
| 6 | Coolant temperature sensor, signal | 4E |
| 7 | Engine load, signal | 5D |
| 8 | Accelerator pedal module, signal | 6C |
| 9 | Charge air temperature sensor, signal | 8D |
| A1/1 | Instrument cluster (KI) control unit | 14J |
| A16/8 | Knock sensor 1 | 3H |
| A16/9 | Knock sensor 2 | 3H |
| B11/21 | Coolant temperature sensor | 2F |
| B17 | Charge air temperature sensor upstream of throttle valve | 7A |
| B17/16 | Charge air temperature sensor downstream of throttle valve | 7B |
| B28/24 | Intake manifold pressure sensor | 3C |
| B37/4 | Accelerator pedal module | 5A |
| B6/29 | Intake camshaft Hall sensor | 9B |
| B6/30 | Exhaust camshaft Hall sensor | 9B |
| B70/2 | Crankshaft Hall sensor | 8K |
| CAN D | Diagnostic CAN | 17F |
| CAN E | Chassis CAN | 10H |
| CAN E | Chassis CAN | 11F |
| Code ZL3 | National version for Latin America | 13J |
| Code ZL3 | National version for Latin America | 20E |
| Code ZL3 | National version for Latin America | 13B |
| Code ZL3 | National version for Latin America | 13E |
| Code ZL3 | National version for Latin America | 6F |
| Code ZU7 | Canada version | 13H |
| Code ZU7 | Canada version | 20E |
| Code ZU7 | Canada version | 13B |
| Code ZU7 | Canada version | 13E |
| Code ZU7 | Canada version | 6E |
| Code ZU8 | USA version | 13J |
| Code ZU8 | USA version | 20E |
| Code ZU8 | USA version | 13B |
| Code ZU8 | USA version | 13E |
| Code ZU8 | USA version | 6E |

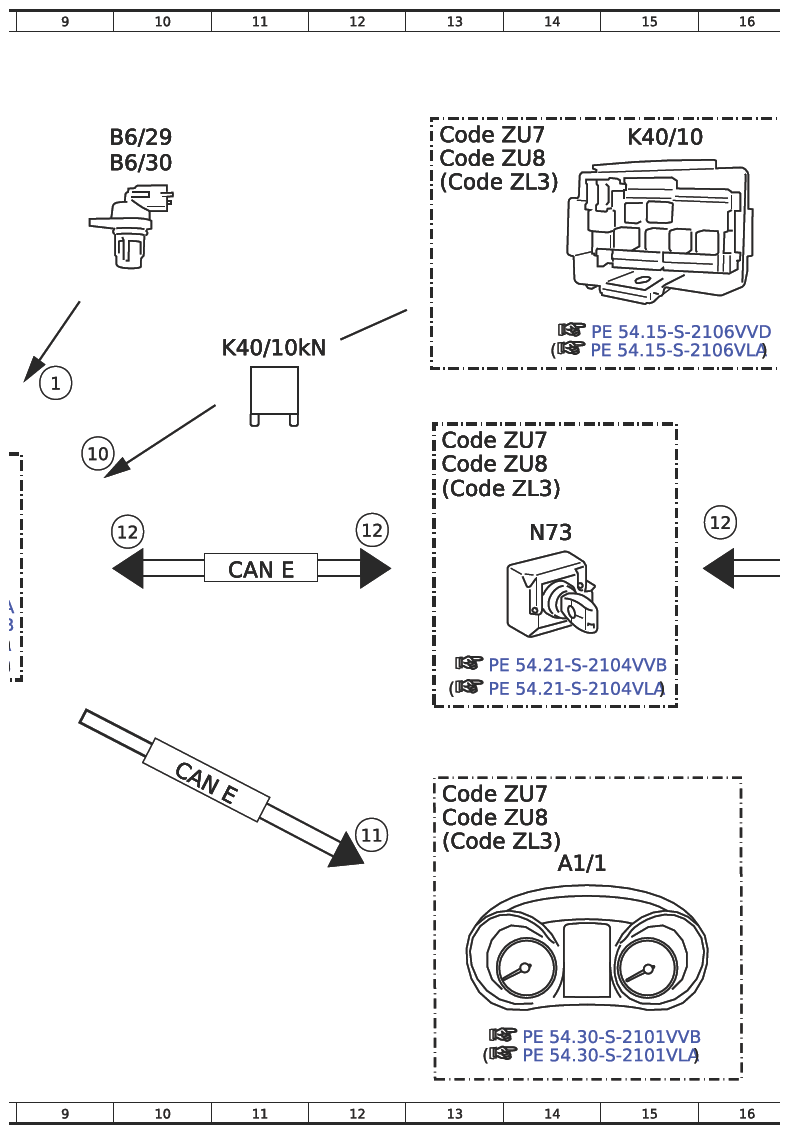

| K40/10 | Engine compartment fuse and relay module | 15B |
| K40/10kN | Circuit 87M relay | 11D |

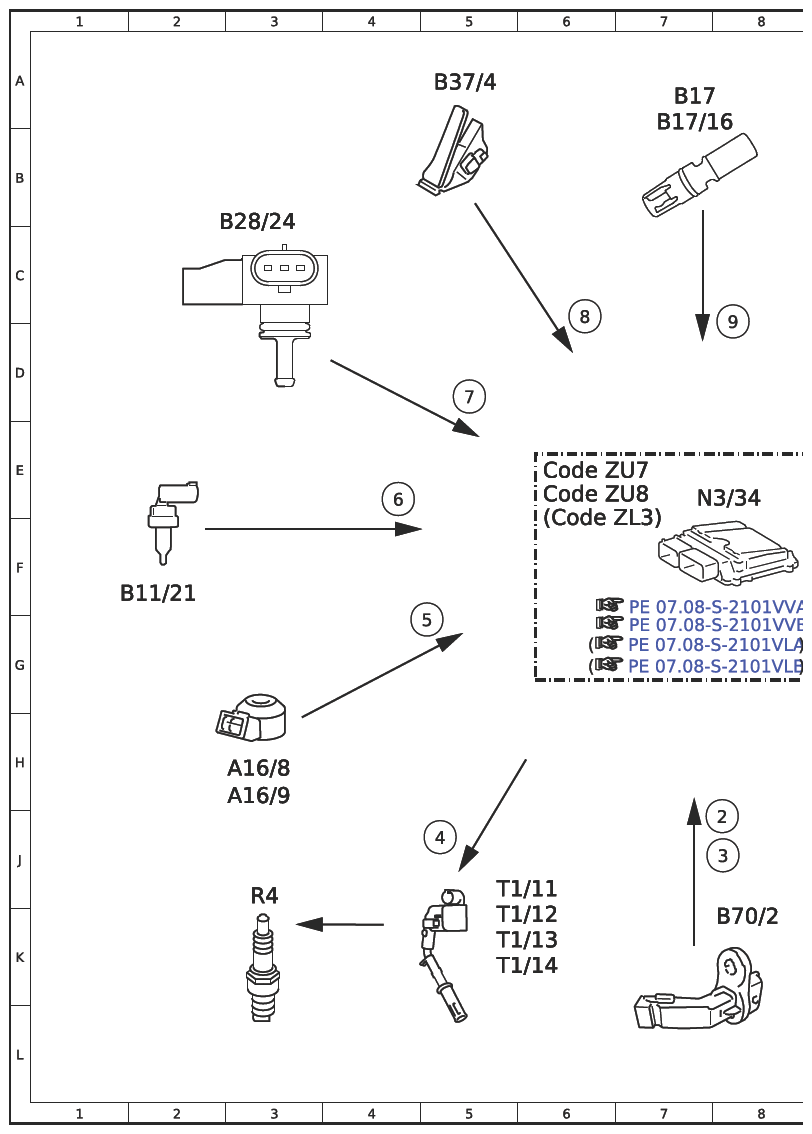

| N3/34 | ME-SFI [ME] control unit | 8E |
| N73 | Electronic ignition lock (EZS) control unit | 14F |
| R4 | Spark plugs | 3J |
| T1/11 | Cylinder 1 ignition coil | 5J |
| T1/12 | Cylinder 2 ignition coil | 5K |
| T1/13 | Cylinder 3 ignition coil | 5K |
| T1/14 | Cylinder 4 ignition coil | 5K |

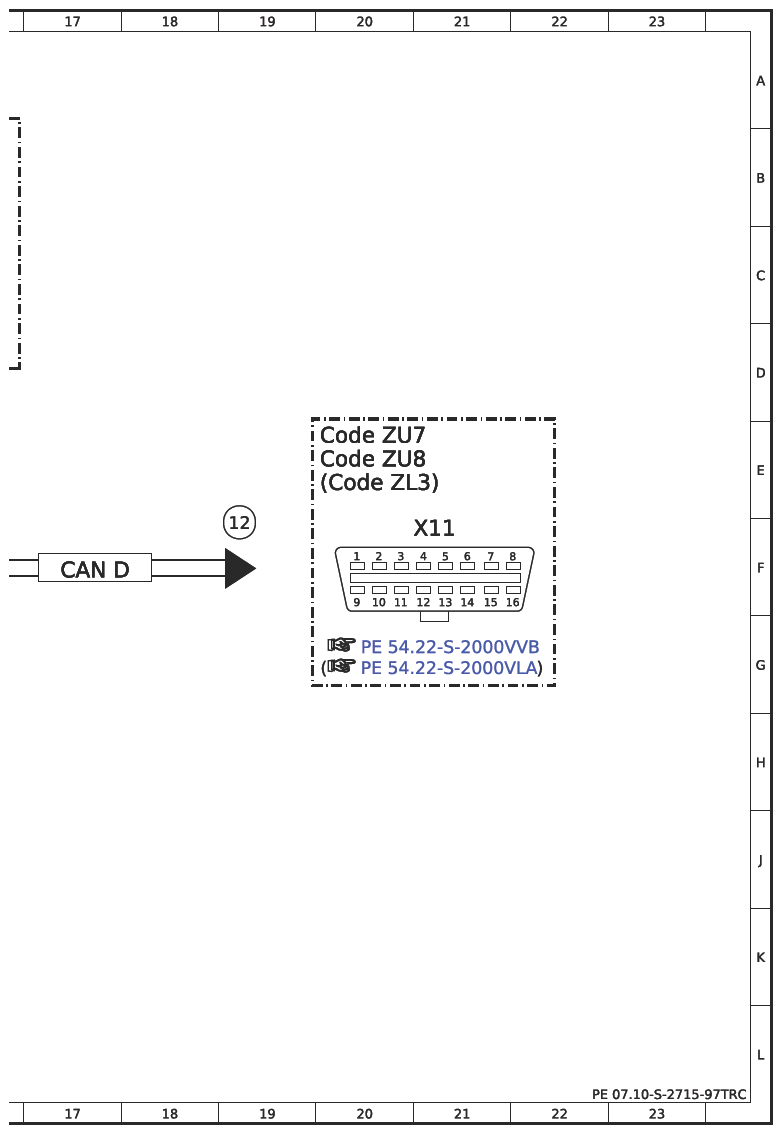

| X11 | Diagnostic connector | 21F |
