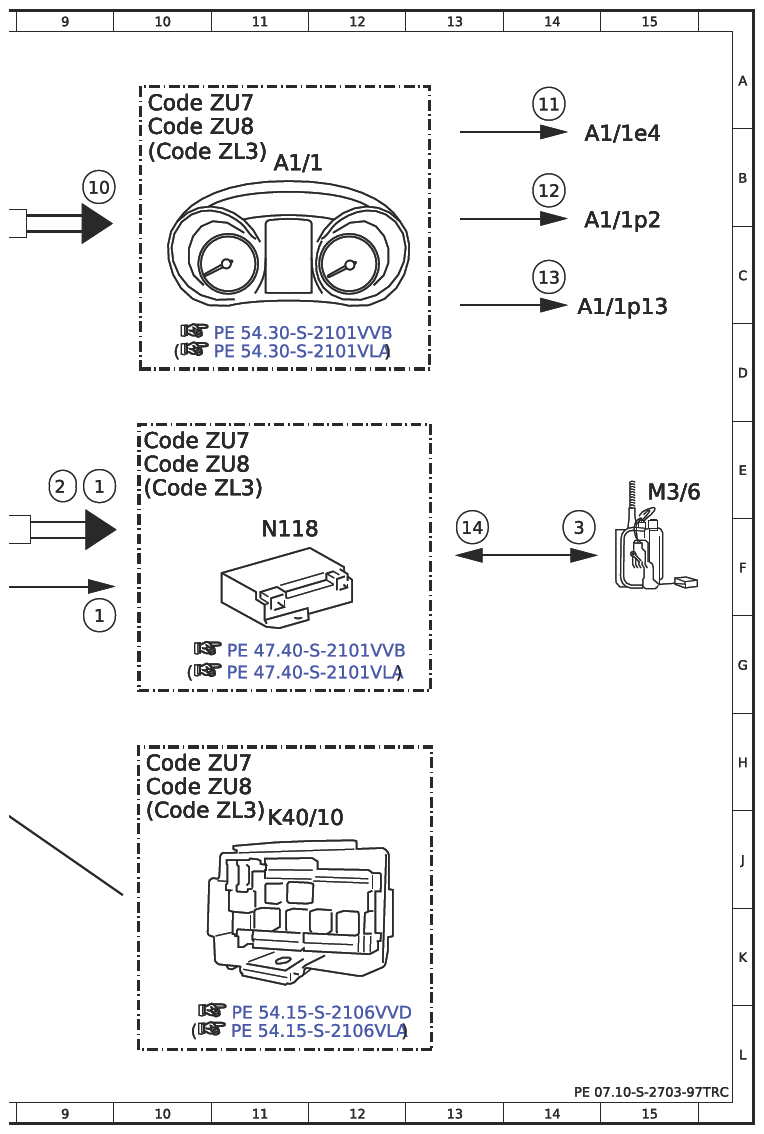

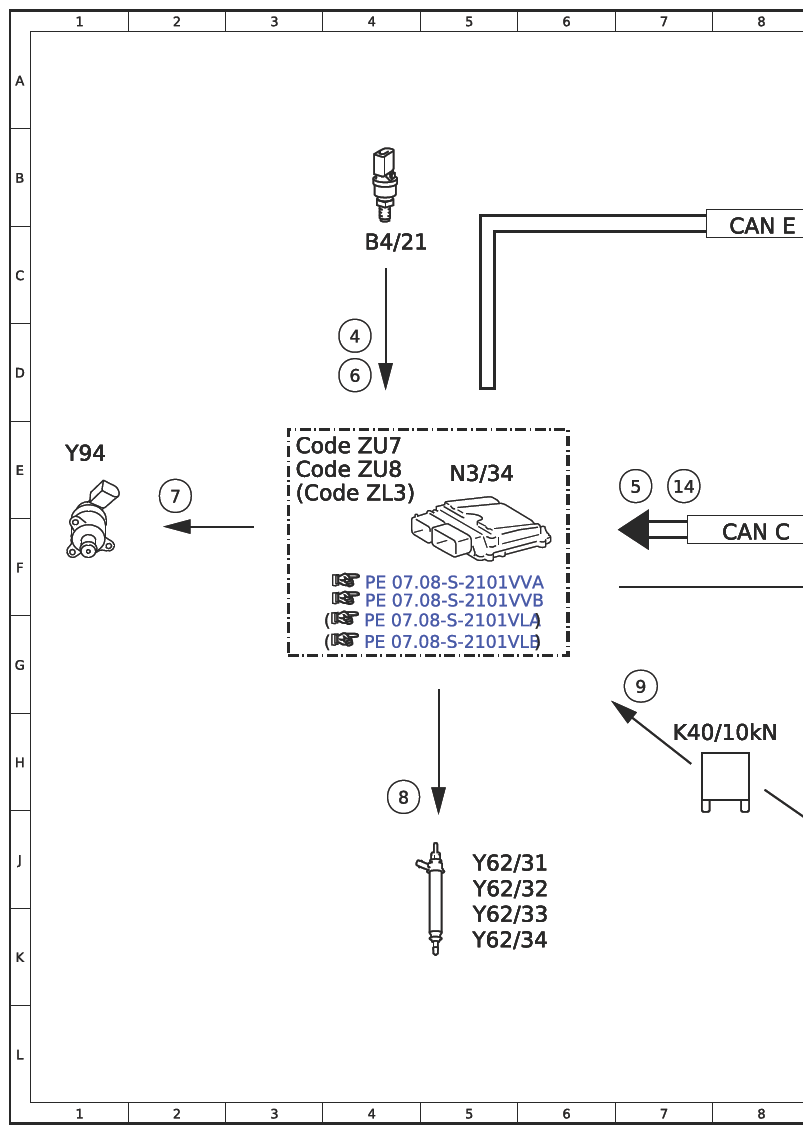

Electrical Function Schematic For Fuel Supply - PE07.10-S-2703-97TRC
Engine 274 in model 447
except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Fuel pump with fill level sensor, ON request | 9E |
| 1 | Fuel pump with fill level sensor, ON request | 9G |
| 10 | Instrument cluster, message | 9B |
| 11 | Fuel reserve warning lamp, actuation | 14A |
| 12 | Fuel level reading, actuation | 14B |
| 13 | Multifunction display, actuation | 14C |
| 14 | Fuel level, signal | 13F |
| 14 | Fuel level, signal | 7E |
| 2 | Fuel pump with fill level sensor, specified pressure request | 9E |
| 3 | Fuel pump with fill level sensor, actuation | 14F |
| 4 | Fuel pressure, signal | 4D |
| 5 | Fuel pressure, status | 7E |
| 6 | Fuel temperature, signal | 4D |
| 7 | Quantity control valve, actuation | 2E |
| 8 | Fuel injectors, actuation | 4H |
| 9 | Circuit 87, status | 7G |
| A1/1 | Instrument cluster (KI) control unit | 11B |
| A1/1e4 | Fuel reserve indicator lamp | 15B |
| A1/1p13 | Multifunction display | 15C |
| A1/1p2 | Fuel level indicator | 15C |
| B4/21 | Fuel tank pressure and temperature sensor | 4C |
| CAN C | Drive train CAN | 8F |
| CAN E | Chassis CAN | 8C |
| Code ZL3 | National version for Latin America | 10B |
| Code ZL3 | National version for Latin America | 10J |
| Code ZL3 | National version for Latin America | 3E |
| Code ZL3 | National version for Latin America | 10E |
| Code ZU7 | Canada version | 10A |
| Code ZU7 | Canada version | 10H |
| Code ZU7 | Canada version | 3E |
| Code ZU7 | Canada version | 10E |
| Code ZU8 | USA version | 10B |
| Code ZU8 | USA version | 10H |
| Code ZU8 | USA version | 3E |
| Code ZU8 | USA version | 10E |
| K40/10 | Engine compartment fuse and relay module | 11J |
| K40/10kN | Circuit 87M relay | 7H |
| M3/6 | Fuel pump with fill level sensor | 15E |
| N118 | Fuel system control unit (FSCU) | 11F |
| N3/34 | ME-SFI [ME] control unit | 5E |
| Y62/31 | Cylinder 1 fuel injector | 5J |
| Y62/32 | Cylinder 2 fuel injector | 5J |
| Y62/33 | Cylinder 3 fuel injector | 5K |
| Y62/34 | Cylinder 4 fuel injector | 5K |
| Y94 | Quantity control valve | 1E |
