Electrical Function Schematic For European On-Board Diagnosis - PE07.10-S-2725-97TRC

Engine 274 in model 447

except code XM0 (Facelift)

Code: Designation: Position:
1 Engine management diagnosis, communication 11B
1 Engine management diagnosis, communication 16C
1 Engine management diagnosis, communication 8B
1 Engine management diagnosis, communication 4C
2 Engine diagnosis indicator lamp, actuation 13K
3 Circuit 87, status 5F
4 Instrument cluster, message 12E
5 Oxygen sensor, signal 6F
A1/1 Instrument cluster (KI) control unit 12G
A1/1e58 Engine diagnosis indicator lamp 13K
CAN D Diagnostic CAN 13B
CAN E Chassis CAN 6B
CAN E Chassis CAN 7D
Code ZL3 National version for Latin America 2D
Code ZL3 National version for Latin America 2J
Code ZL3 National version for Latin America 10G
Code ZL3 National version for Latin America 8B
Code ZL3 National version for Latin America 15D
Code ZU7 Canada version 2C
Code ZU7 Canada version 2J
Code ZU7 Canada version 10F
Code ZU7 Canada version 8A
Code ZU7 Canada version 15D
Code ZU8 USA version 2D
Code ZU8 USA version 2J
Code ZU8 USA version 10F
Code ZU8 USA version 8A
Code ZU8 USA version 15D
G3/21b1 Sensor element of oxygen sensor downstream of catalytic converter 8H
G3/21r1 Heater of oxygen sensor heater downstream of catalytic converter 8H
G8/6b1 Sensor element of oxygen sensor upstream of catalytic converter 8H
G8/6r1 Heater of oxygen sensor upstream of catalytic converter 8H
K40/10 Engine compartment fuse and relay module 4J
K40/10kN Circuit 87M relay 4G
N3/34 ME-SFI [ME] control unit 4D
N73 Electronic ignition lock (EZS) control unit 9B
X11 Diagnostic connector 16E

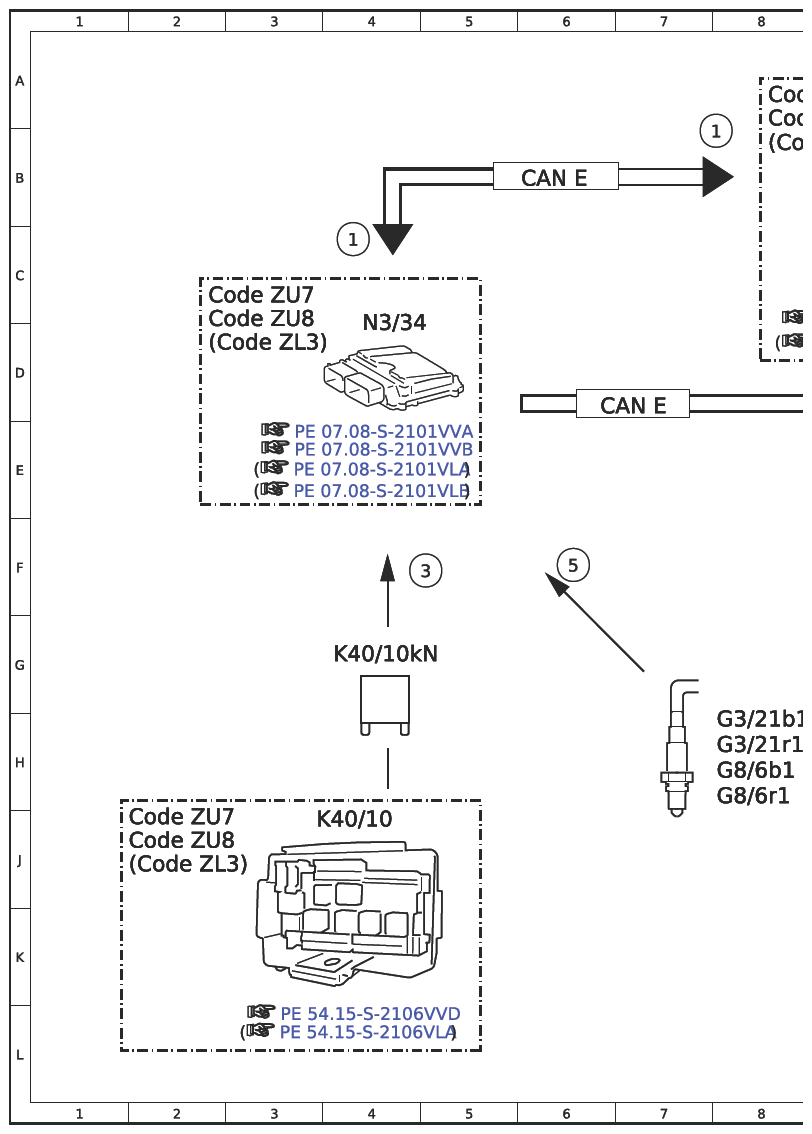

G16502693Courtesy of MERCEDES-BENZ USA

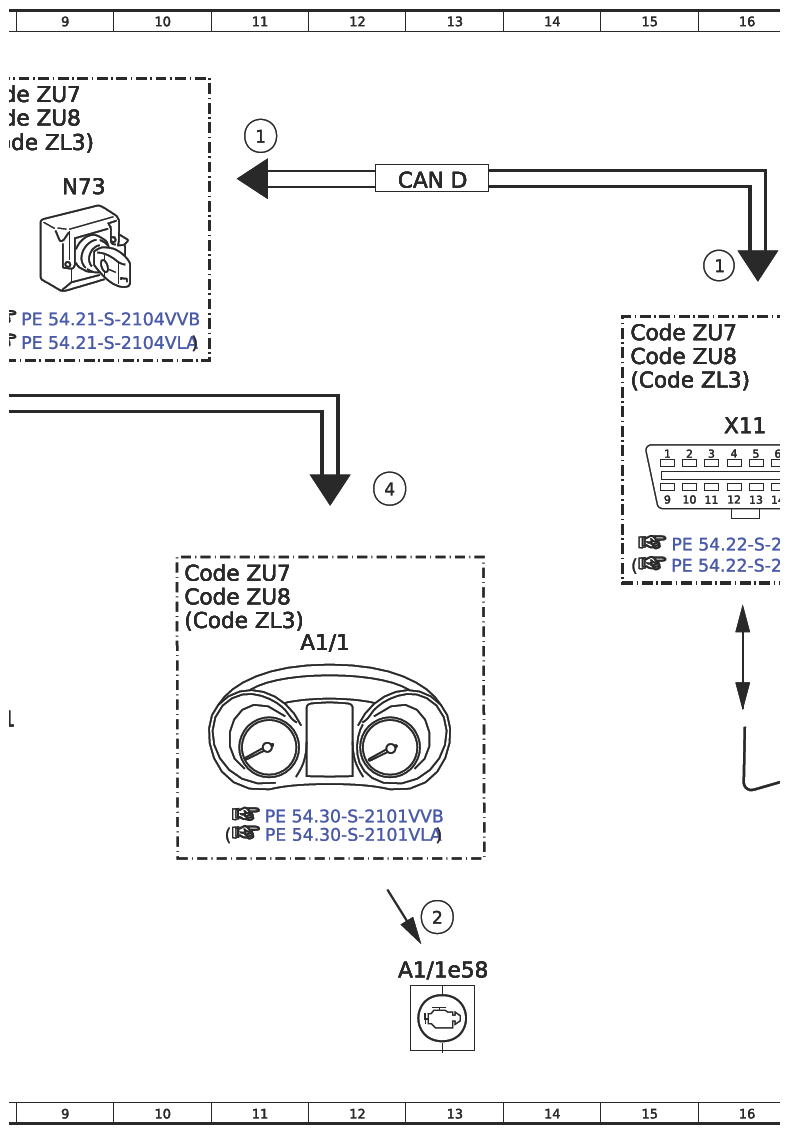

G16502694Courtesy of MERCEDES-BENZ USA

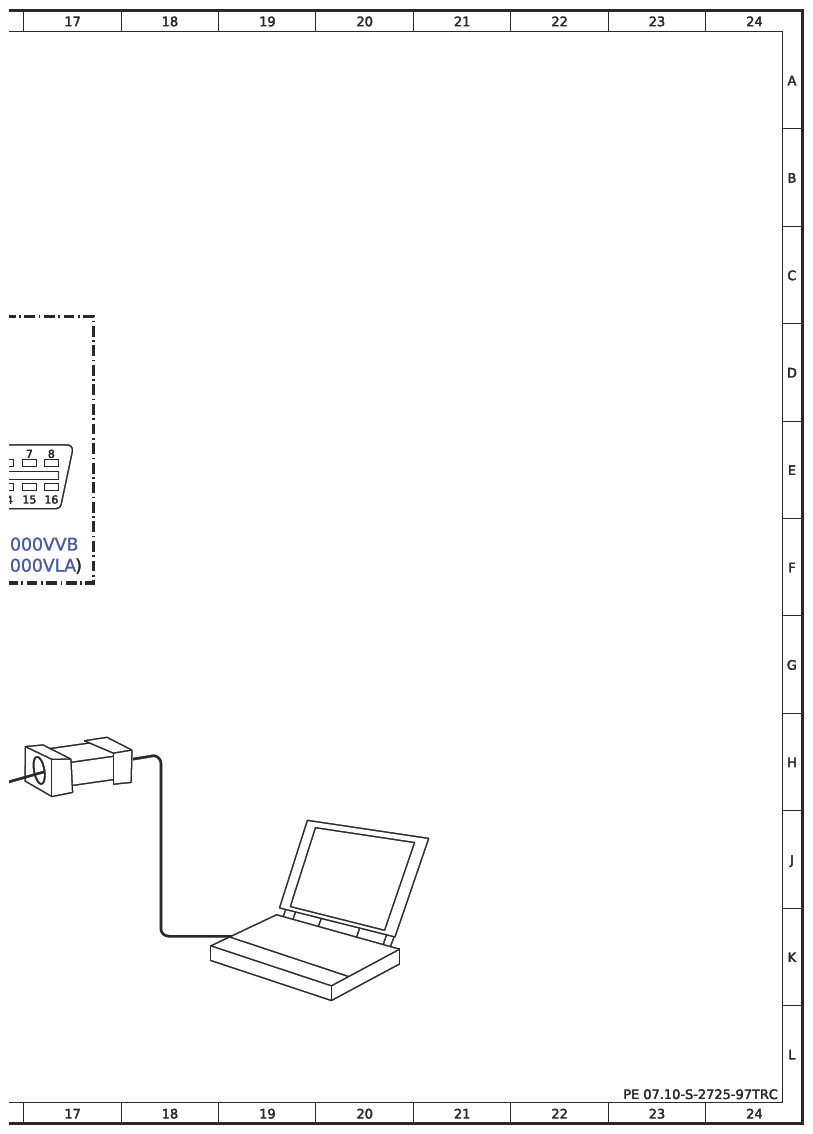

G16502695Courtesy of MERCEDES-BENZ USA
