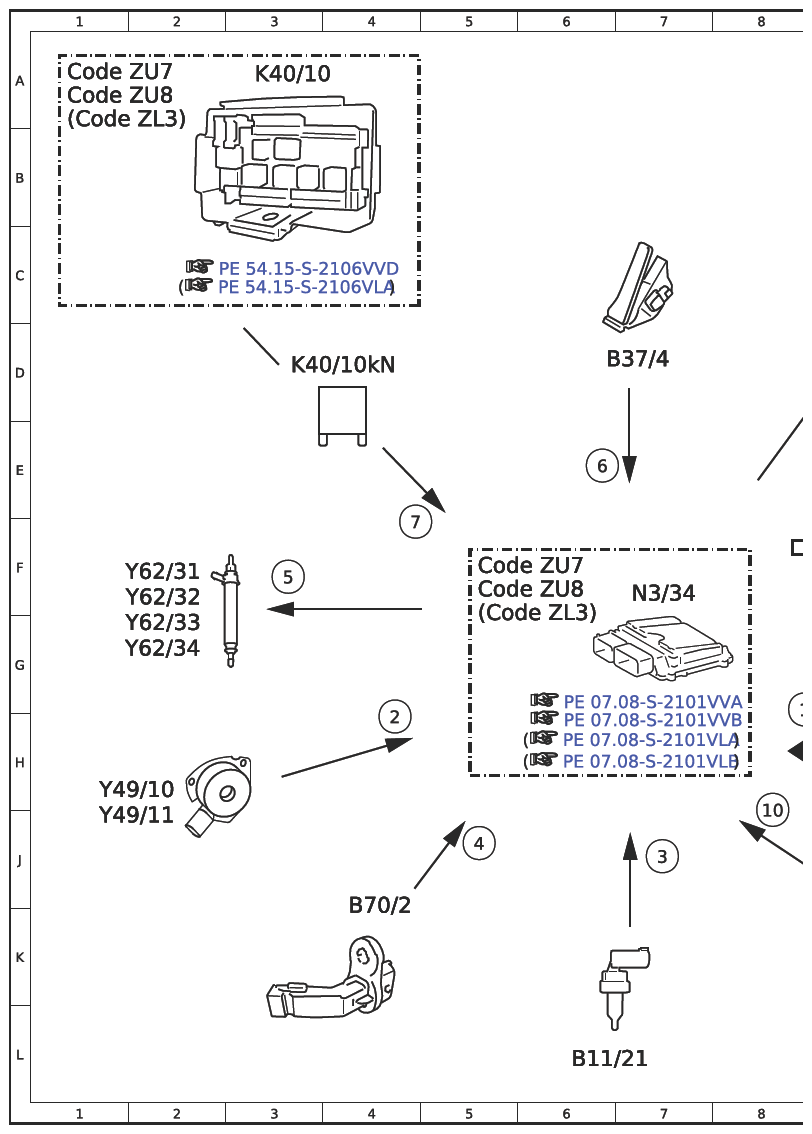

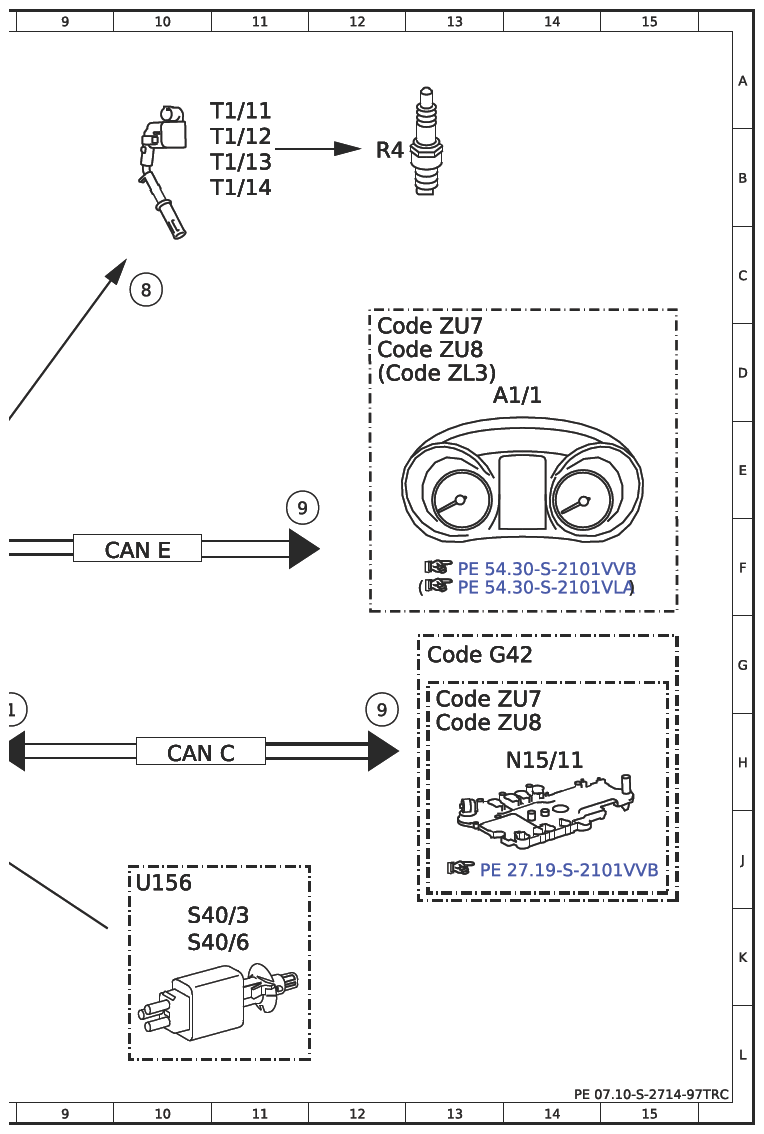

Electrical Function Schematic For Deceleration Fuel Shutoff - PE07.10-S-2714-97TRC
Engine 274 in model 447
except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Gear range, status | 8H |
| 10 | Clutch pedal switch, status | 8J |
| 2 | Camshaft solenoids, actuation | 4H |
| 3 | Coolant temperature sensor, signal | 7J |
| 4 | Engine speed, signal | 5J |
| 5 | Fuel injectors, actuation | 3F |
| 6 | Accelerator pedal module, signal | 6E |
| 7 | Circuit 87, status | 4F |
| 8 | Ignition coils, actuation | 10C |
| 9 | Engine running, signal | 12H |
| 9 | Engine running, signal | 11E |
| A1/1 | Instrument cluster (KI) control unit | 14D |
| B11/21 | Coolant temperature sensor | 6L |
| B37/4 | Accelerator pedal module | 6D |
| B70/2 | Crankshaft Hall sensor | 4K |
| CAN C | Drive train CAN | 10H |
| CAN E | Chassis CAN | 10F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 13G |
| Code ZL3 | National version for Latin America | 12D |
| Code ZL3 | National version for Latin America | 1A |
| Code ZL3 | National version for Latin America | 5G |
| Code ZU7 | Canada version | 12D |
| Code ZU7 | Canada version | 1A |
| Code ZU7 | Canada version | 5F |
| Code ZU7 | Canada version | 13G |
| Code ZU8 | USA version | 12D |
| Code ZU8 | USA version | 1A |
| Code ZU8 | USA version | 5F |
| Code ZU8 | USA version | 13H |
| K40/10 | Engine compartment fuse and relay module | 3A |
| K40/10kN | Circuit 87M relay | 3D |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 14H |
| N3/34 | ME-SFI [ME] control unit | 7F |
| R4 | Spark plugs | 12B |
| S40/3 | Clutch pedal switch | 10K |
| S40/6 | Clutch pedal switch | 10K |
| T1/11 | Cylinder 1 ignition coil | 10A |
| T1/12 | Cylinder 2 ignition coil | 10B |
| T1/13 | Cylinder 3 ignition coil | 10B |
| T1/14 | Cylinder 4 ignition coil | 10B |
| U156 | Valid for manual transmission | 10J |
| Y49/10 | Intake camshaft solenoid | 1H |
| Y49/11 | Exhaust camshaft solenoid | 1J |
| Y62/31 | Cylinder 1 fuel injector | 1F |
| Y62/32 | Cylinder 2 fuel injector | 1F |
| Y62/33 | Cylinder 3 fuel injector | 1G |
| Y62/34 | Cylinder 4 fuel injector | 1G |
