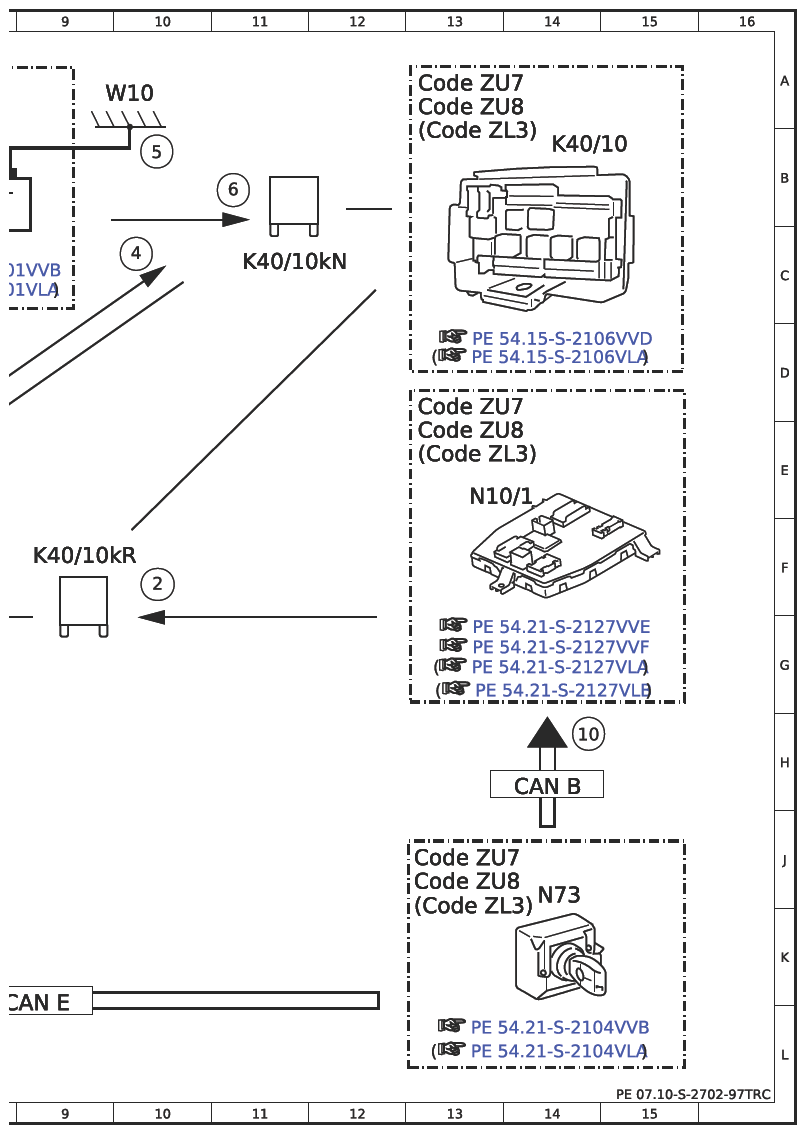

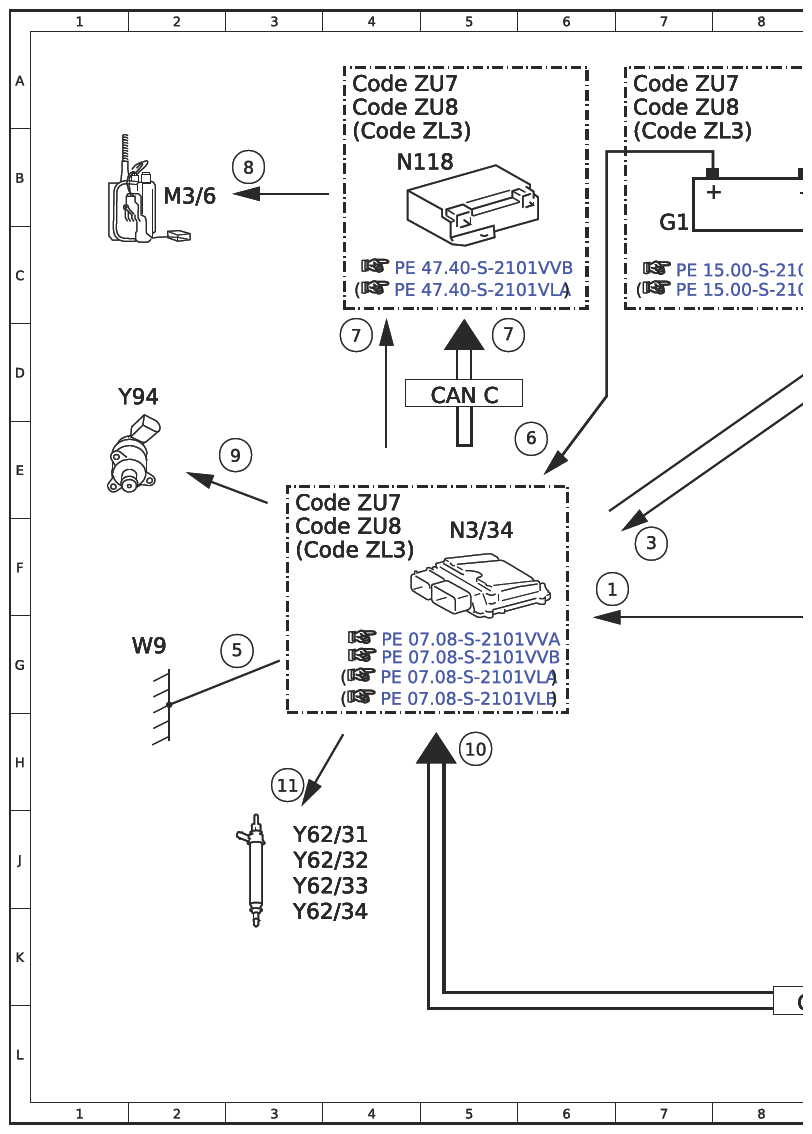

Electrical Function Diagram For Ignition Off - PE07.10-S-2702-97TRC
Engine 274 in model 447
except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status OFF | 6F |
| 10 | Circuit 15, request OFF | 5H |
| 10 | Circuit 15, request OFF | 14H |
| 11 | Fuel injectors, actuation | 3H |
| 2 | Circuit 15 relay, actuation OFF | 10F |
| 3 | Circuit 87, status | 7F |
| 4 | Relay/circuit 87 internal combustion engine actuation Off | 10C |
| 5 | Circuit 31, status | 3G |
| 5 | Circuit 31, status | 10B |
| 6 | Circuit 30, status | 6E |
| 6 | Circuit 30, status | 11B |
| 7 | Fuel pump with fill level sensor, OFF request | 5D |
| 7 | Fuel pump with fill level sensor, OFF request | 4D |
| 8 | Fuel pump with fill level sensor, actuation | 3B |
| 9 | Quantity control valve, actuation | 3E |
| CAN B | Interior CAN | 14H |
| CAN C | Drive train CAN | 5D |
| CAN E | Chassis CAN | 9L |
| Code ZL3 | National version for Latin America | 4B |
| Code ZL3 | National version for Latin America | 3F |
| Code ZL3 | National version for Latin America | 13B |
| Code ZL3 | National version for Latin America | 13E |
| Code ZL3 | National version for Latin America | 13K |
| Code ZL3 | National version for Latin America | 7B |
| Code ZU7 | Canada version | 4A |
| Code ZU7 | Canada version | 3E |
| Code ZU7 | Canada version | 13A |
| Code ZU7 | Canada version | 13D |
| Code ZU7 | Canada version | 13J |
| Code ZU7 | Canada version | 7A |
| Code ZU8 | USA version | 4A |
| Code ZU8 | USA version | 3F |
| Code ZU8 | USA version | 13A |
| Code ZU8 | USA version | 13E |
| Code ZU8 | USA version | 13J |
| Code ZU8 | USA version | 7A |
| G1 | On-board electrical system battery | 7C |
| K40/10 | Engine compartment fuse and relay module | 14B |
| K40/10kN | Circuit 87M relay | 11C |
| K40/10kR | Circuit 15 relay | 9F |
| M3/6 | Fuel pump with fill level sensor | 2B |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 13E |
| N118 | Fuel system control unit (FSCU) | 4B |
| N3/34 | ME-SFI [ME] control unit | 5F |
| N73 | Electronic ignition lock (EZS) control unit | 14J |
| W10 | Battery ground point | 10A |
| W9 | Left front lamp unit ground point | 2G |
| Y62/31 | Cylinder 1 fuel injector | 3J |
| Y62/32 | Cylinder 2 fuel injector | 3J |
| Y62/33 | Cylinder 3 fuel injector | 3J |
| Y62/34 | Cylinder 4 fuel injector | 3K |
| Y94 | Quantity control valve | 1D |
