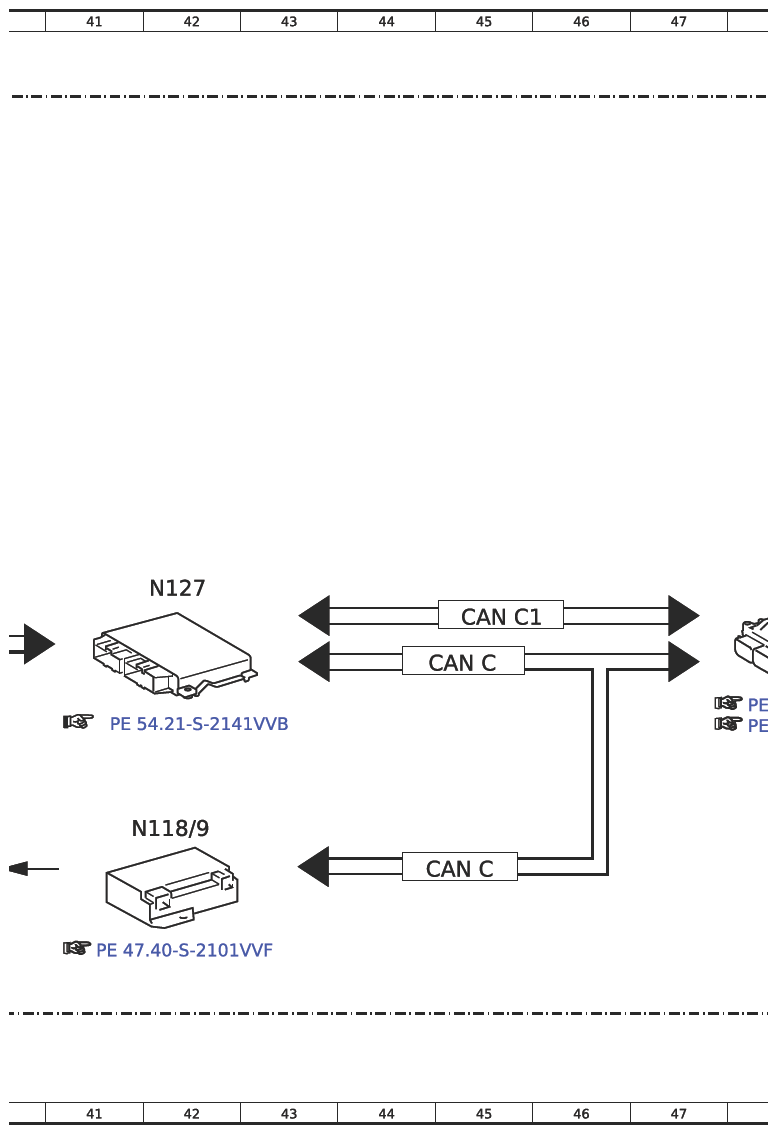

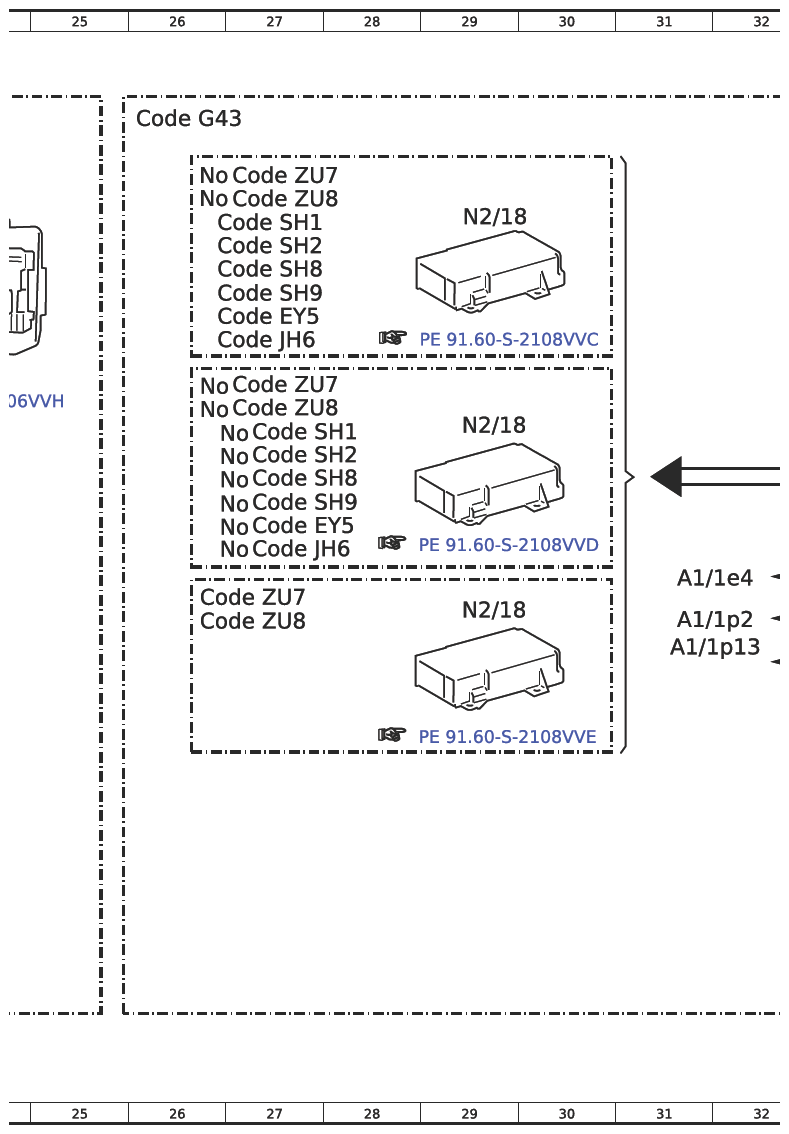

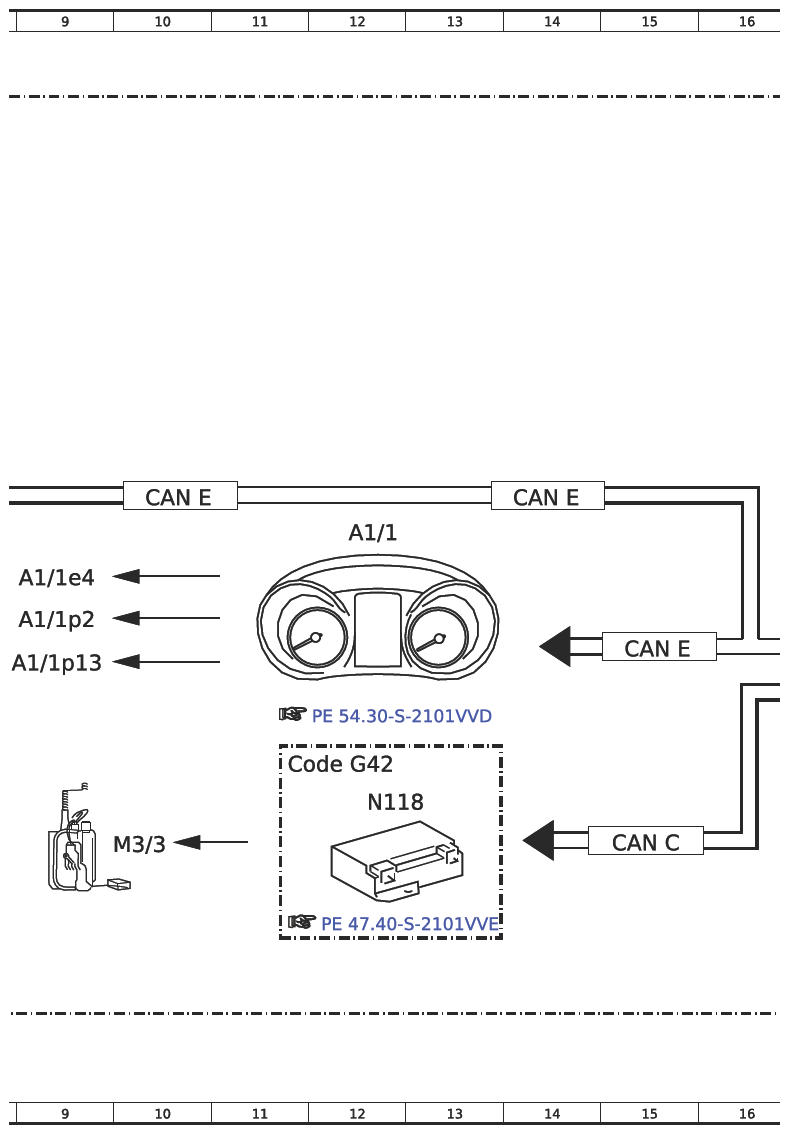

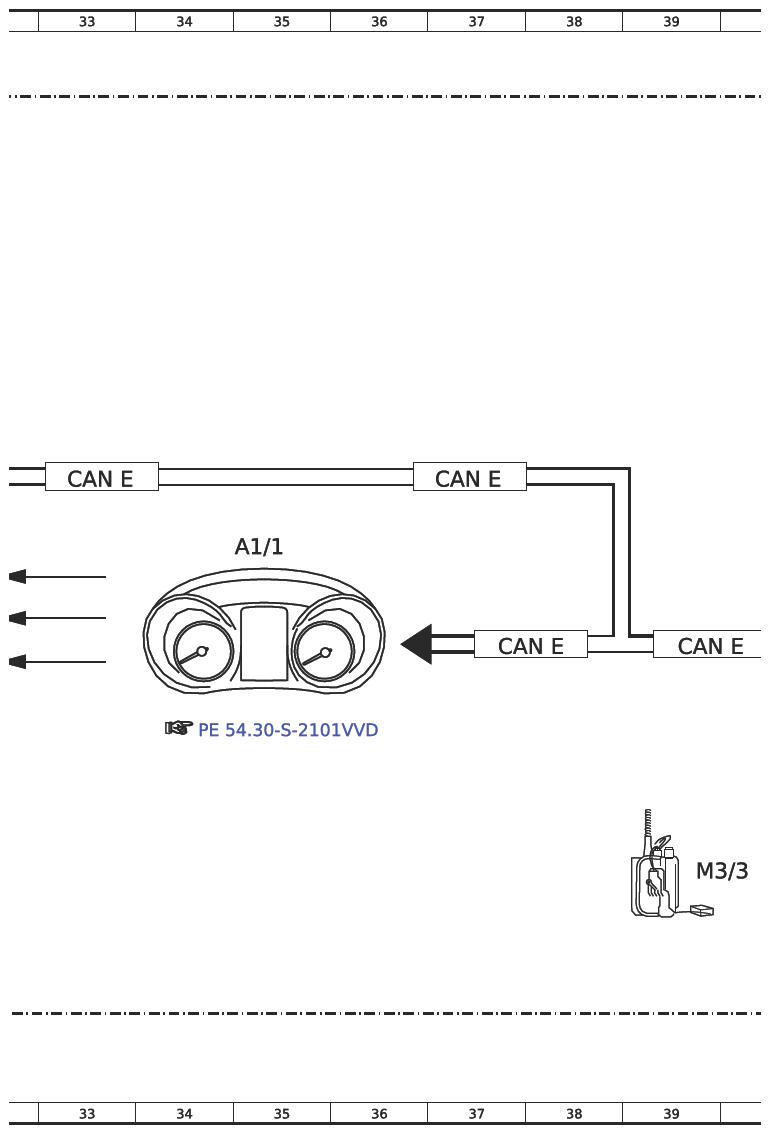

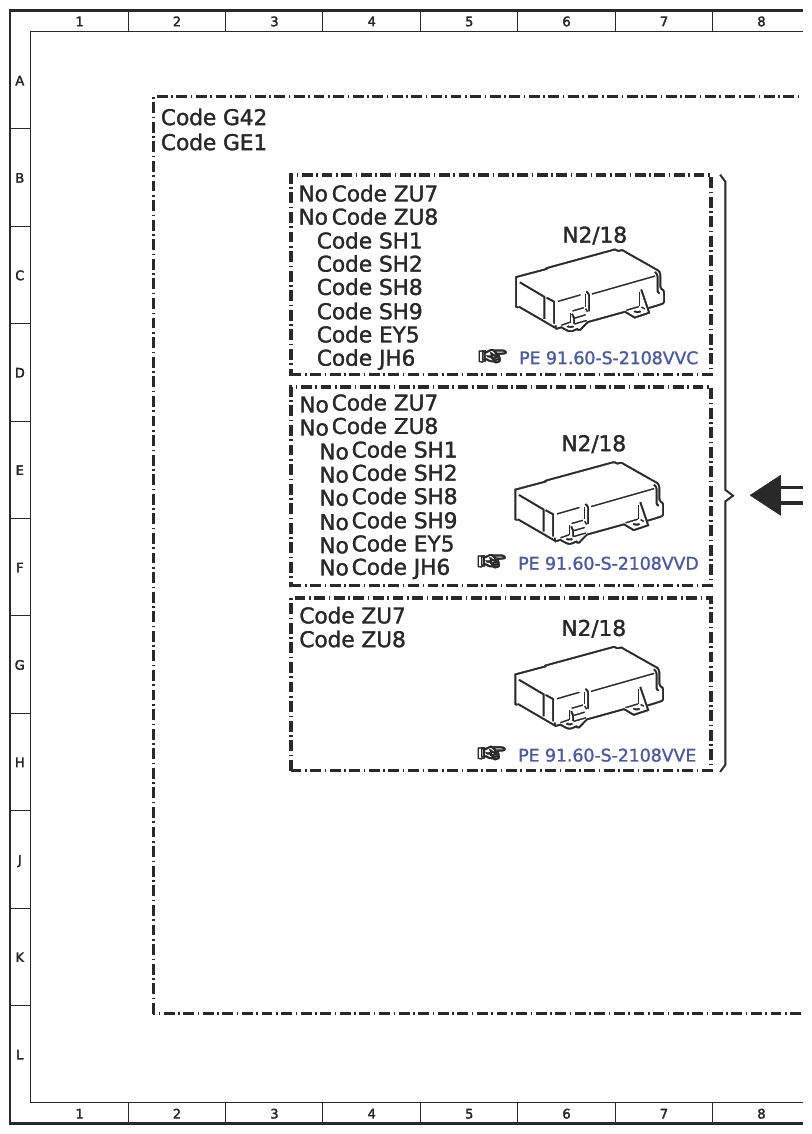

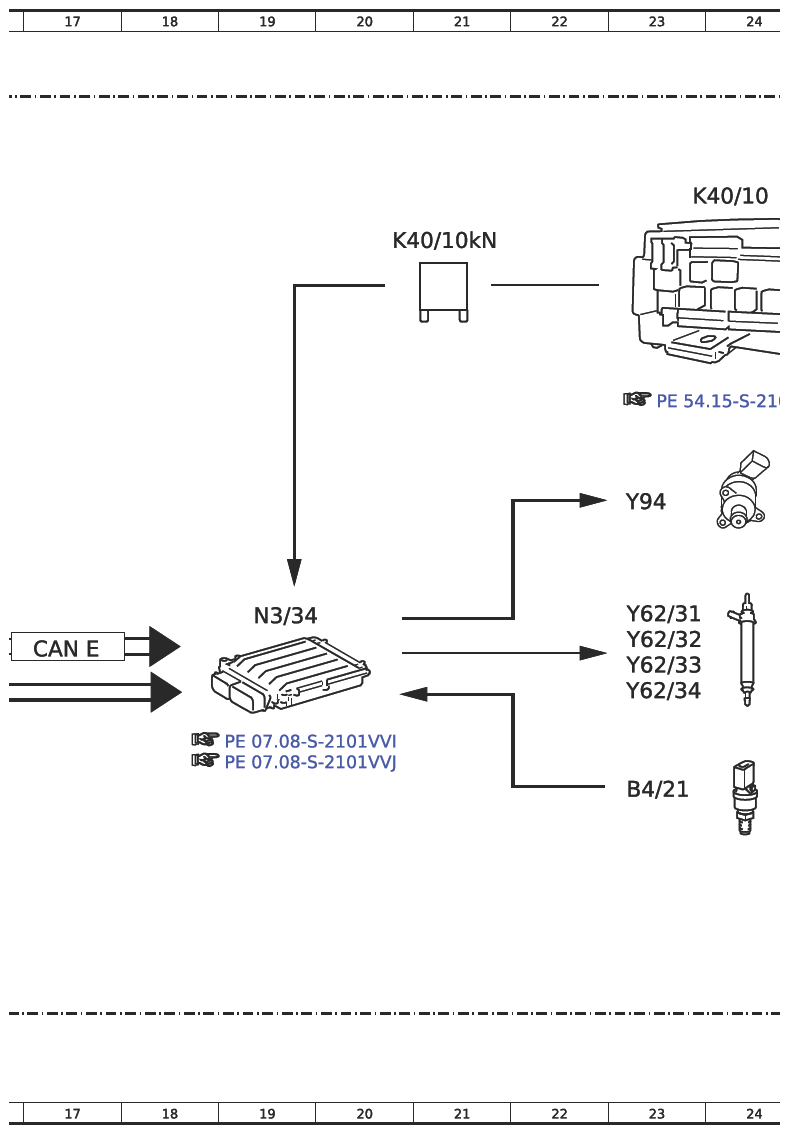

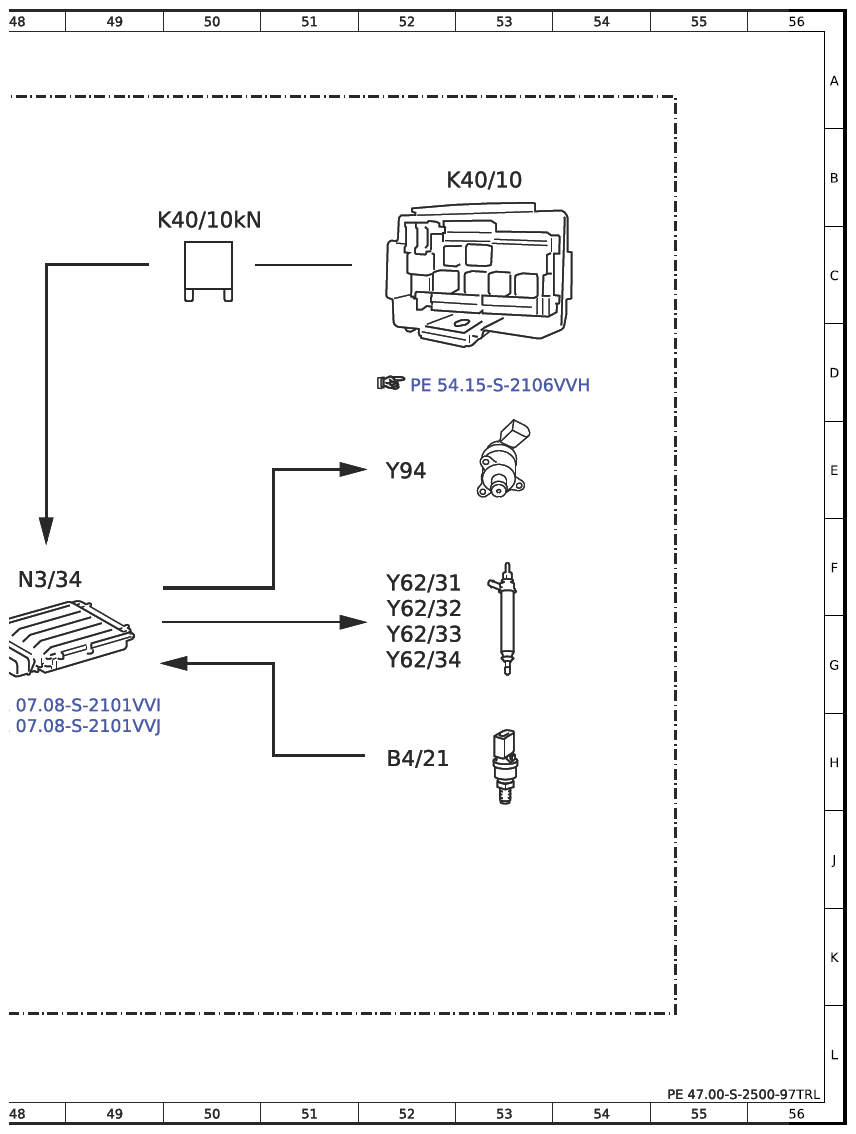

Function Schematic For Fuel Supply System - PE47.00-S-2500-97TRL
Engine 274 in model 447.6/7 with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| A1/1 | Instrument cluster (KI) control unit | 12F |
| A1/1 | Instrument cluster (KI) control unit | 35F |
| A1/1e4 | Fuel reserve indicator lamp | 9F |
| A1/1e4 | Fuel reserve indicator lamp | 31F |
| A1/1p13 | Multifunction display | 9G |
| A1/1p13 | Multifunction display | 31G |
| A1/1p2 | Fuel level indicator | 9G |
| A1/1p2 | Fuel level indicator | 31G |
| B4/21 | Fuel pressure and temperature sensor | 23H |
| B4/21 | Fuel pressure and temperature sensor | 52H |
| CAN C | Drive train CAN | 45G |
| CAN C | Drive train CAN | 15J |
| CAN C | Drive train CAN | 45J |
| CAN C1 | Engine CAN | 45G |
| CAN E | Chassis CAN | 15G |
| CAN E | Chassis CAN | 37G |
| CAN E | Chassis CAN | 10E |
| CAN E | Chassis CAN | 17G |
| CAN E | Chassis CAN | 14E |
| CAN E | Chassis CAN | 33E |
| CAN E | Chassis CAN | 37E |
| CAN E | Chassis CAN | 39G |
| Code EY5 | Mercedes-Benz emergency call system | 3D |
| Code EY5 | Mercedes-Benz emergency call system | 4F |
| Code EY5 | Mercedes-Benz emergency call system | 26D |
| Code EY5 | Mercedes-Benz emergency call system | 27F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 11H |
| Code G43 | 9G-TRONIC | 26A |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| Code JH6 | Pre-installation for communication module for digital services (LTE) | 3D |
| Code JH6 | Pre-installation for communication module for digital services (LTE) | 4F |
| Code JH6 | Pre-installation for communication module for digital services (LTE) | 26D |
| Code JH6 | Pre-installation for communication module for digital services (LTE) | 27F |
| Code SH1 | Driver thorax-pelvis side airbag | 3C |
| Code SH1 | Driver thorax-pelvis side airbag | 4E |
| Code SH1 | Driver thorax-pelvis side airbag | 26C |
| Code SH1 | Driver thorax-pelvis side airbag | 27E |
| Code SH2 | Front passenger thorax-pelvis side airbag | 3C |
| Code SH2 | Front passenger thorax-pelvis side airbag | 4E |
| Code SH2 | Front passenger thorax-pelvis side airbag | 26C |
| Code SH2 | Front passenger thorax-pelvis side airbag | 27E |
| Code SH8 | Window airbag for driver, front passenger and rear passenger compartment | 3C |
| Code SH8 | Window airbag for driver, front passenger and rear passenger compartment | 4E |
| Code SH8 | Window airbag for driver, front passenger and rear passenger compartment | 26C |
| Code SH8 | Window airbag for driver, front passenger and rear passenger compartment | 27E |
| Code SH9 | Window airbags for driver and front passenger | 3C |
| Code SH9 | Window airbags for driver and front passenger | 4F |
| Code SH9 | Window airbags for driver and front passenger | 26C |
| Code SH9 | Window airbags for driver and front passenger | 27E |
| Code ZU7 | Canada version | 3G |
| Code ZU7 | Canada version | 4B |
| Code ZU7 | Canada version | 4D |
| Code ZU7 | Canada version | 26F |
| Code ZU7 | Canada version | 27B |
| Code ZU7 | Canada version | 27D |
| Code ZU8 | USA version | 3G |
| Code ZU8 | USA version | 4B |
| Code ZU8 | USA version | 4E |
| Code ZU8 | USA version | 26G |
| Code ZU8 | USA version | 27B |
| Code ZU8 | USA version | 27D |
| K40/10 | Engine compartment fuse and relay module | 24B |
| K40/10 | Engine compartment fuse and relay module | 53B |
| K40/10kN | Circuit 87M relay | 21C |
| K40/10kN | Circuit 87M relay | 50C |
| M3/3 | Fuel pump with fuel feed module | 10J |
| M3/3 | Fuel pump with fuel feed module | 39J |
| N118 | Fuel system control unit (FSCU) | 12H |
| N118/9 | Fuel system control unit (FSCU) | 42J |
| N127 | Drivetrain control unit | 42F |
| N2/18 | Supplemental restraint system (SRS) control unit | 6C |
| N2/18 | Supplemental restraint system (SRS) control unit | 6E |
| N2/18 | Supplemental restraint system (SRS) control unit | 6G |
| N2/18 | Supplemental restraint system (SRS) control unit | 29B |
| N2/18 | Supplemental restraint system (SRS) control unit | 29E |
| N2/18 | Supplemental restraint system (SRS) control unit | 29G |
| N3/34 | ME-SFI [ME] control unit | 19G |
| N3/34 | ME-SFI [ME] control unit | 48F |
| Y62/31 | Cylinder 1 fuel injector | 23G |
| Y62/31 | Cylinder 1 fuel injector | 52F |
| Y62/32 | Cylinder 2 fuel injector | 23G |
| Y62/32 | Cylinder 2 fuel injector | 52G |
| Y62/33 | Cylinder 3 fuel injector | 23G |
| Y62/33 | Cylinder 3 fuel injector | 52G |
| Y62/34 | Cylinder 4 fuel injector | 23G |
| Y62/34 | Cylinder 4 fuel injector | 52G |
| Y94 | Quantity control valve | 23E |
| Y94 | Quantity control valve | 52E |
