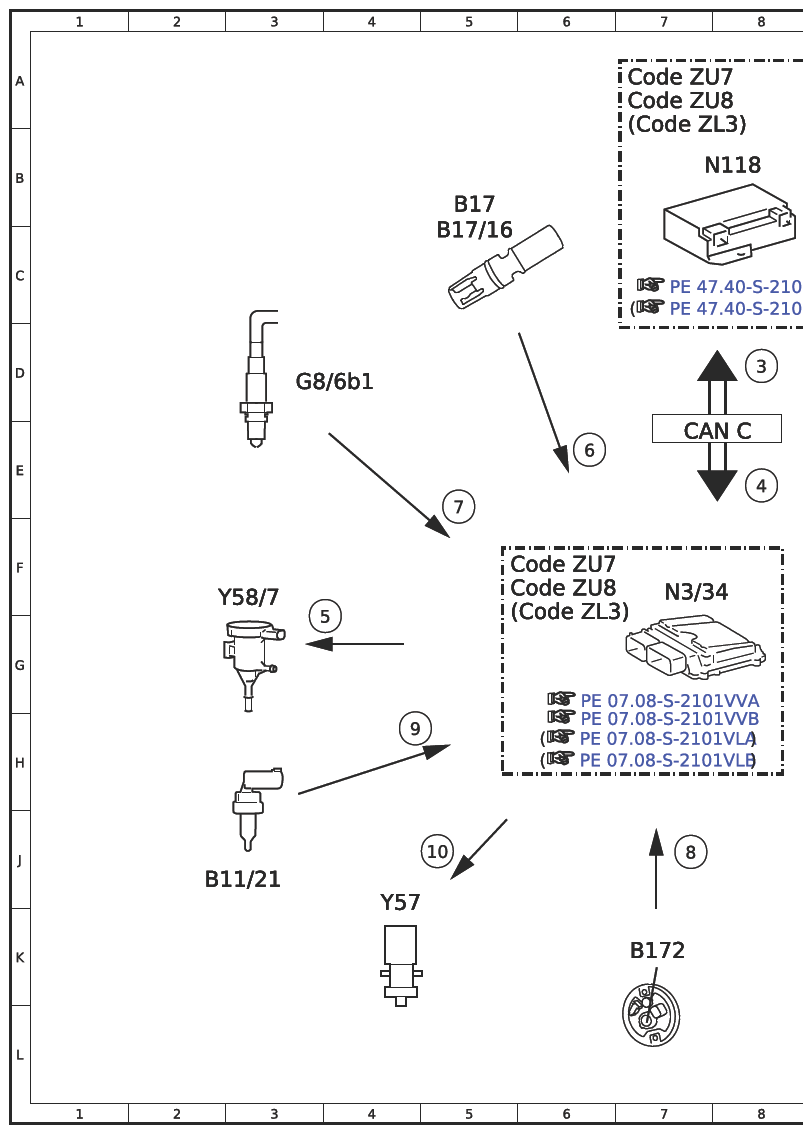

Electrical Function Schematic For Purge System With Leak Test - PE47.30-S-2053-97TRC
Engine 274 in model 447 except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine diagnosis indicator lamp, actuation | 20F |
| 10 | Activated charcoal canister shutoff valve, actuation | 5J |
| 11 | Gear range, status | 9G |
| 12 | Circuit 87, status | 9F |
| 2 | Instrument cluster, message | 15F |
| 3 | Engine running, signal | 11H |
| 3 | Engine running, signal | 8D |
| 4 | Fuel level, signal | 8E |
| 4 | Fuel level, signal | 10B |
| 5 | Purging switchover valve, actuation | 3G |
| 6 | Charge air temperature sensor, signal | 6E |
| 7 | Oxygen sensor element, signal | 5E |
| 8 | Fuel tank pressure sensor, signal | 7J |
| 9 | Coolant temperature sensor, signal | 4H |

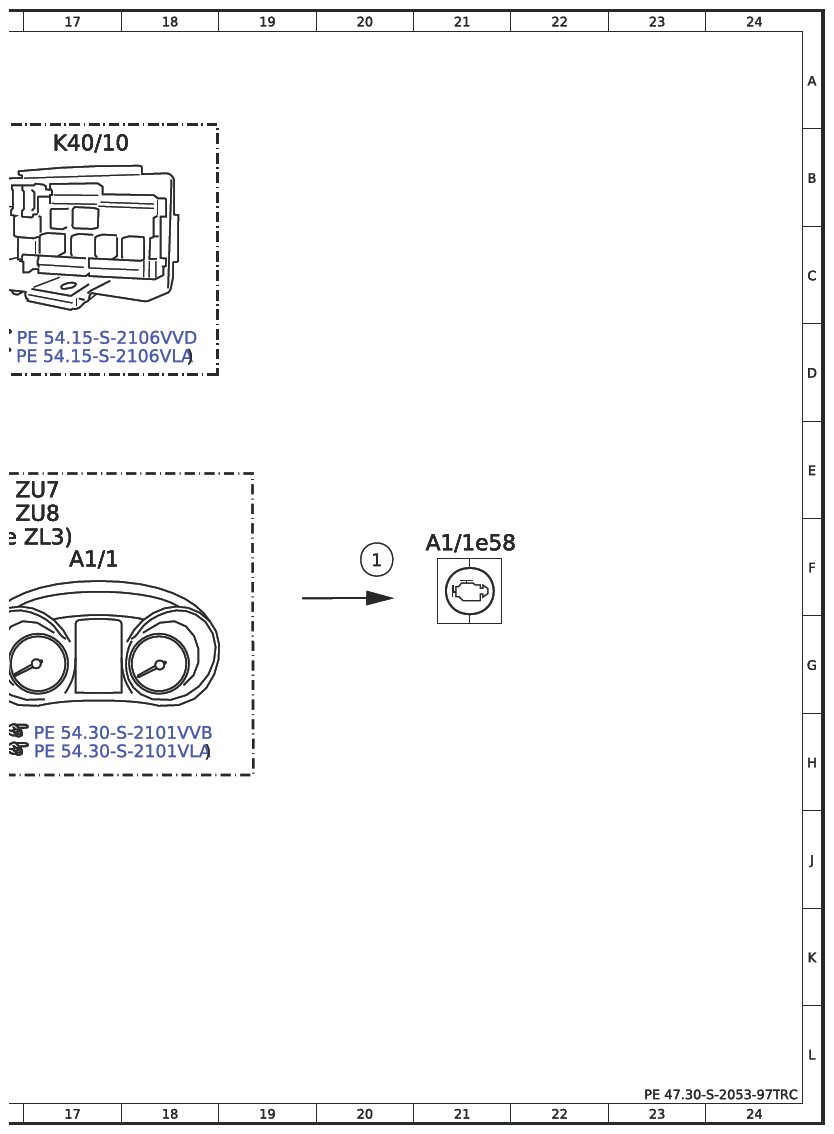

| A1/1 | Instrument cluster (KI) control unit | 17F |
| A1/1e58 | Engine diagnosis indicator lamp | 21F |
| B11/21 | Coolant temperature sensor | 3J |
| B17 | Charge air temperature sensor upstream of throttle valve | 5B |
| B17/16 | Charge air temperature sensor downstream of throttle valve | 5C |
| B172 | Tank pressure sensor | 7K |
| CAN C | Drive train CAN | 11H |
| CAN C | Drive train CAN | 7E |
| CAN E | Chassis CAN | 12F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 10J |
| Code ZL3 | National version for Latin America | 16F |
| Code ZL3 | National version for Latin America | 5G |
| Code ZL3 | National version for Latin America | 15B |
| Code ZL3 | National version for Latin America | 7B |
| Code ZU7 | Canada version | 16E |
| Code ZU7 | Canada version | 5F |
| Code ZU7 | Canada version | 15B |
| Code ZU7 | Canada version | 7A |
| Code ZU7 | Canada version | 10J |
| Code ZU8 | USA version | 16F |
| Code ZU8 | USA version | 5F |
| Code ZU8 | USA version | 15B |
| Code ZU8 | USA version | 7A |
| Code ZU8 | USA version | 10J |
| G8/6b1 | Sensor element of oxygen sensor upstream of catalytic converter | 3D |
| K40/10 | Engine compartment fuse and relay module | 17B |
| K40/10kN | Circuit 87M relay | 11E |

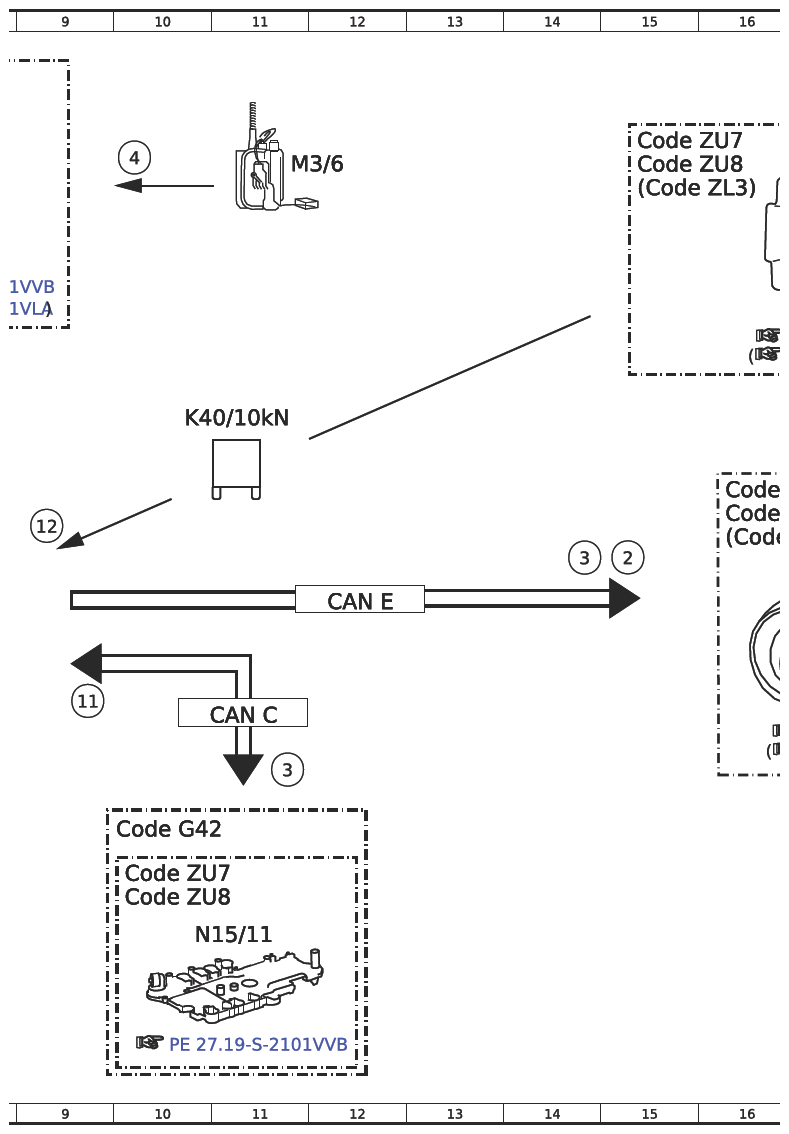

| M3/6 | Fuel pump with fill level sensor | 11B |
| N118 | Fuel system control unit (FSCU) | 8B |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 11K |
| N3/34 | ME-SFI [ME] control unit | 7F |
| Y57 | Activated charcoal filter shutoff valve | 4K |
| Y58/7 | Purge control valve | 3F |
