Function Schematic For Camshaft Adjustment - PE05.20-S-2500-97TRH
Engine 274 in model 447.6/7
with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|

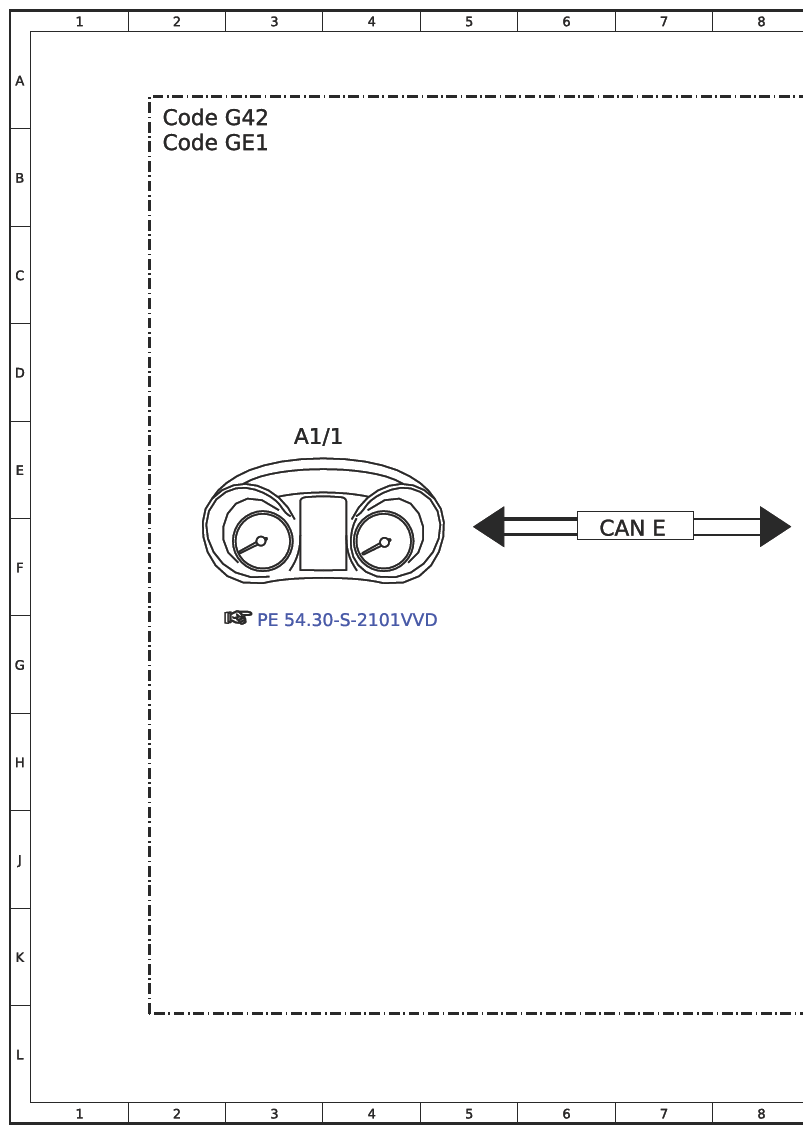

| A1/1 | Instrument cluster (KI) control unit | 3E |

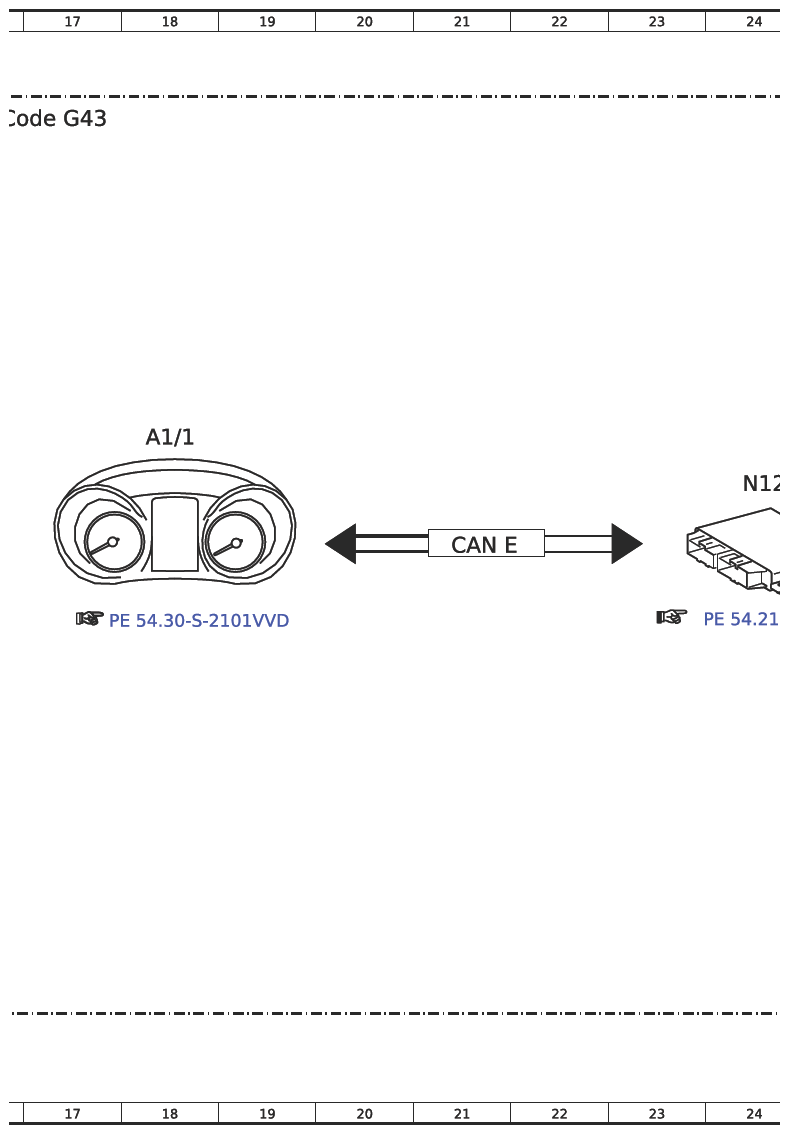

| A1/1 | Instrument cluster (KI) control unit | 18E |
| B11/21 | Coolant temperature sensor | 13F |
| B11/21 | Coolant temperature sensor | 34F |
| B28/24 | Intake manifold pressure sensor | 10H |
| B28/24 | Intake manifold pressure sensor | 30H |
| B6/29 | Intake camshaft Hall sensor | 13G |
| B6/29 | Intake camshaft Hall sensor | 34G |
| B6/30 | Exhaust camshaft Hall sensor | 13G |
| B6/30 | Exhaust camshaft Hall sensor | 34G |
| B70/2 | Crankshaft Hall sensor | 13D |

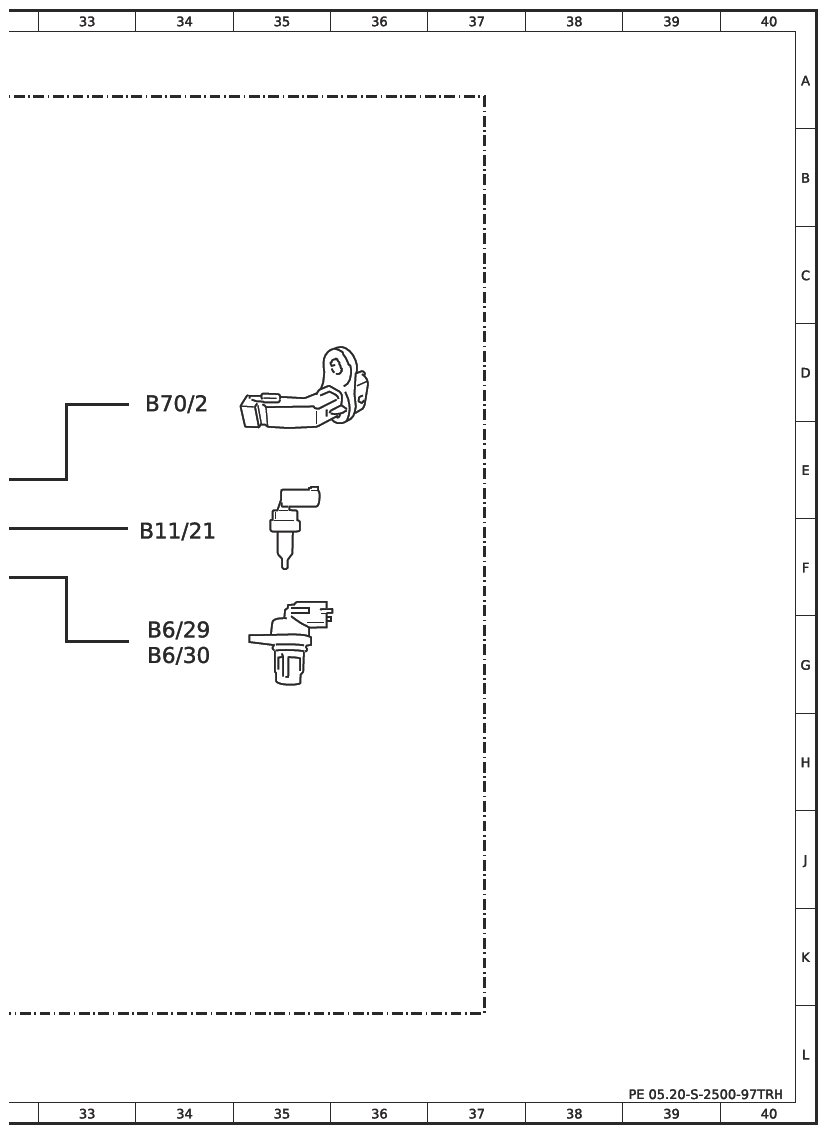

| B70/2 | Crankshaft Hall sensor | 34D |
| CAN C | Drive train CAN | 27F |
| CAN C1 | Engine CAN | 27F |
| CAN E | Chassis CAN | 7F |
| CAN E | Chassis CAN | 21F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G43 | 9G-TRONIC | 16A |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| N127 | Drivetrain control unit | 24E |

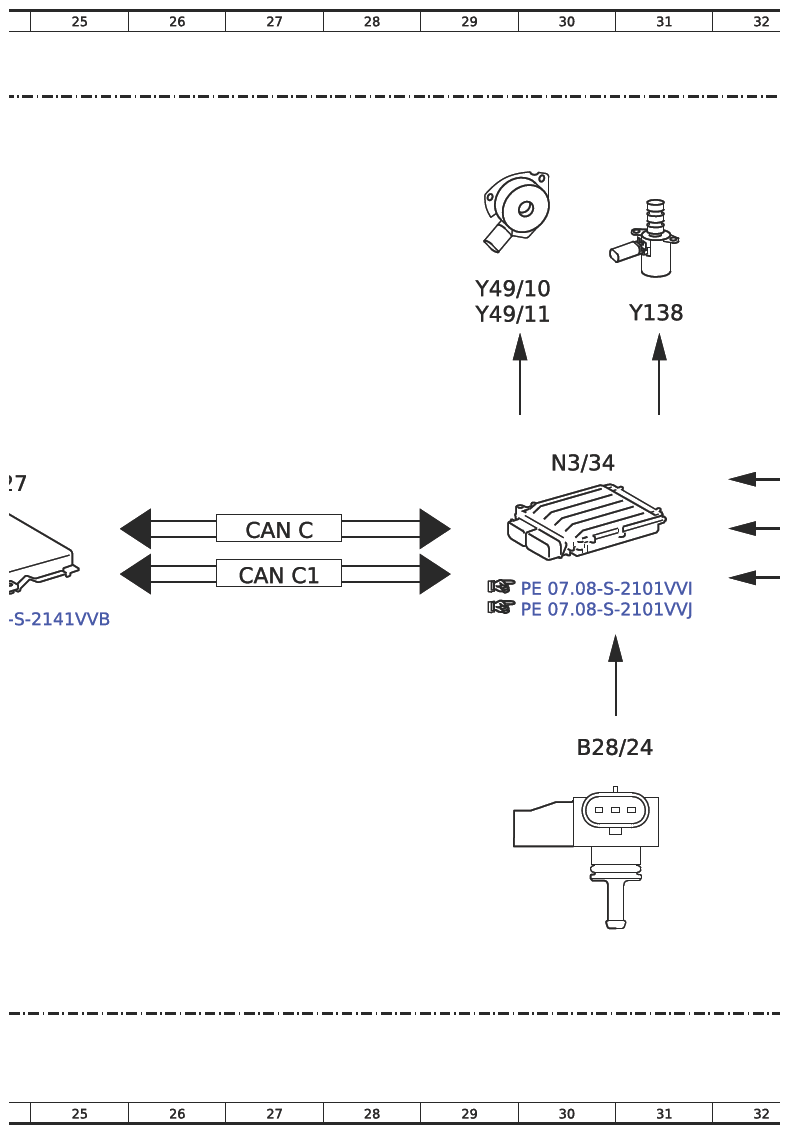

| N3/34 | ME-SFI [ME] control unit | 30E |

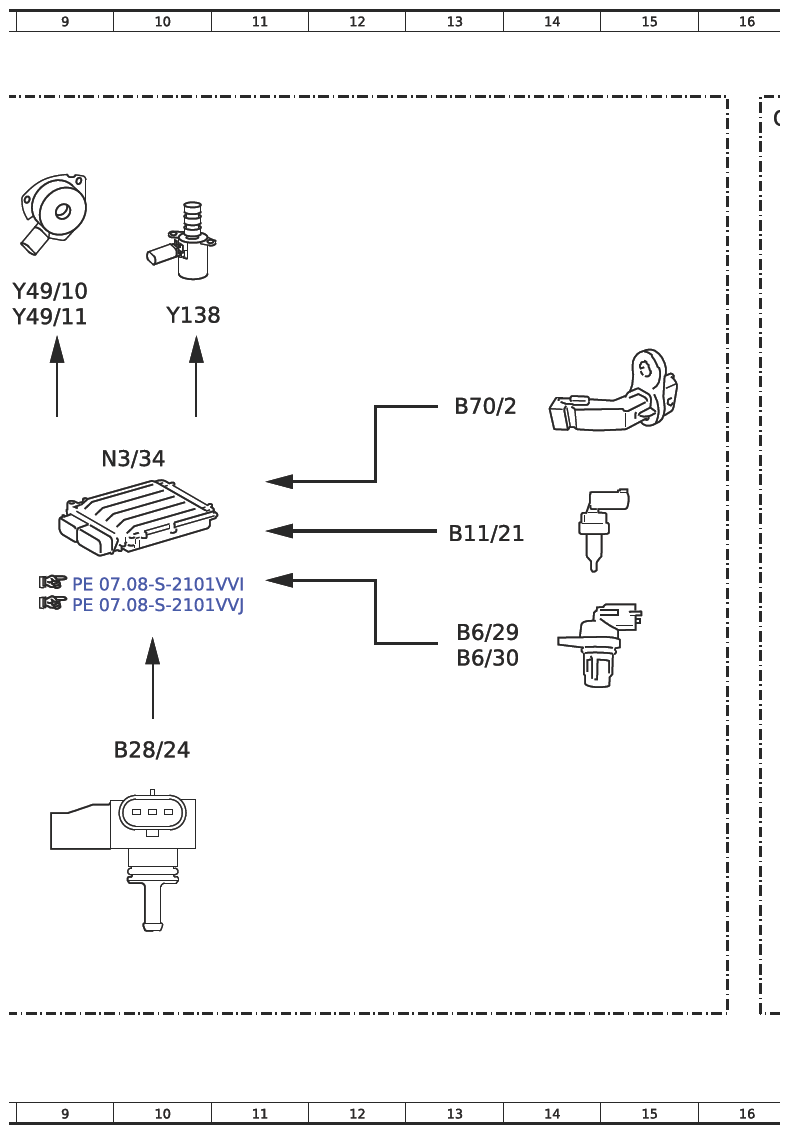

| N3/34 | ME-SFI [ME] control unit | 10E |
| Y138 | Engine oil pump valve | 10C |
| Y138 | Engine oil pump valve | 31C |
| Y49/10 | Intake camshaft solenoid | 8C |
| Y49/10 | Intake camshaft solenoid | 29C |
| Y49/11 | Exhaust camshaft solenoid | 8D |
| Y49/11 | Exhaust camshaft solenoid | 29C |
