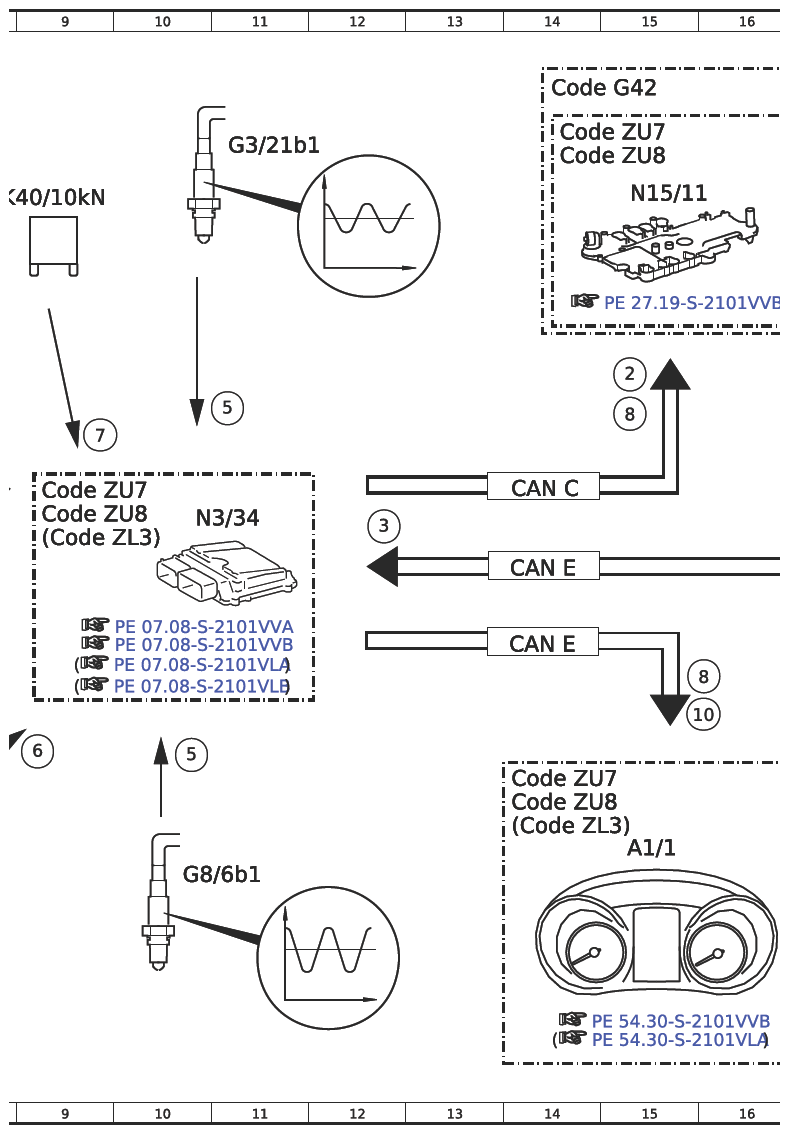

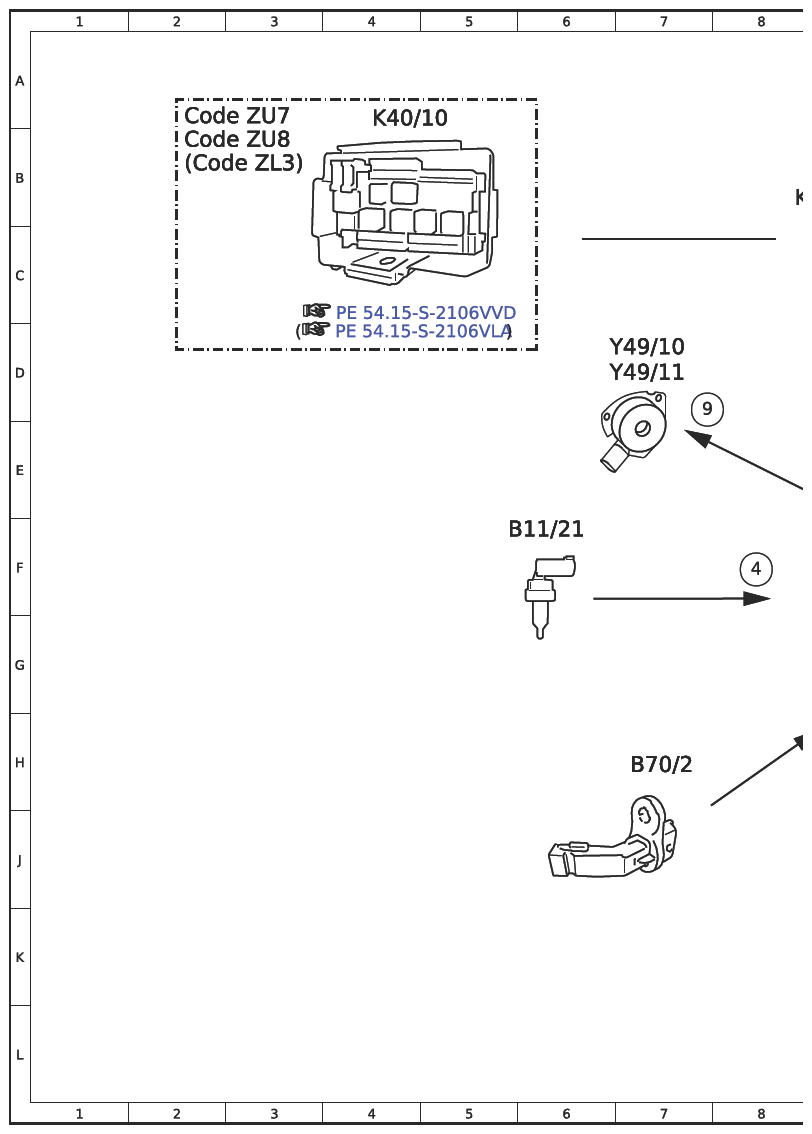

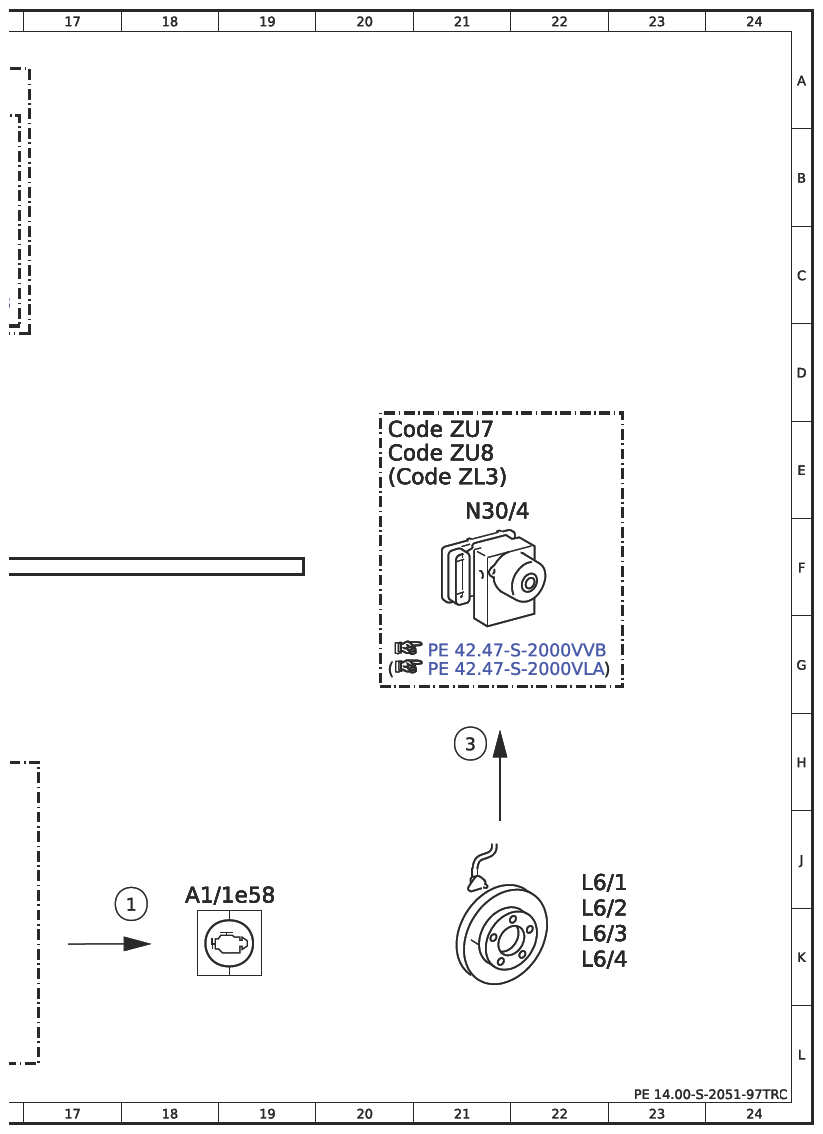

Electrical Function Schematic For Exhaust Treatment - PE14.00-S-2051-97TRC
Engine 274 in model 447 except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine diagnosis indicator lamp, actuation | 18K |
| 10 | Instrument cluster, message | 16H |
| 2 | Shift point, increase request | 15D |
| 3 | Wheel speed, signal | 12F |
| 3 | Wheel speed, signal | 21H |
| 4 | Coolant temperature sensor, signal | 8F |
| 5 | Oxygen sensor element, signal | 10H |
| 5 | Oxygen sensor element, signal | 11D |
| 6 | Engine speed, signal | 9H |
| 7 | Circuit 87, status | 9E |
| 8 | Engine running, signal | 15D |
| 8 | Engine running, signal | 16G |
| 9 | Camshaft solenoids, actuation | 7D |
| A1/1 | Instrument cluster (KI) control unit | 15J |
| A1/1e58 | Engine diagnosis indicator lamp | 18J |
| B11/21 | Coolant temperature sensor | 6F |
| B70/2 | Crankshaft Hall sensor | 7H |
| CAN C | Drive train CAN | 14E |
| CAN E | Chassis CAN | 14F |
| CAN E | Chassis CAN | 14G |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 14A |
| Code ZL3 | National version for Latin America | 20E |
| Code ZL3 | National version for Latin America | 14J |
| Code ZL3 | National version for Latin America | 9F |
| Code ZL3 | National version for Latin America | 2B |
| Code ZU7 | Canada version | 20E |
| Code ZU7 | Canada version | 14H |
| Code ZU7 | Canada version | 9E |
| Code ZU7 | Canada version | 2A |
| Code ZU7 | Canada version | 14B |
| Code ZU8 | USA version | 20E |
| Code ZU8 | USA version | 14H |
| Code ZU8 | USA version | 9F |
| Code ZU8 | USA version | 2B |
| Code ZU8 | USA version | 14B |
| G3/21b1 | Sensor element of oxygen sensor downstream of catalytic converter | 11B |
| G8/6b1 | Sensor element of oxygen sensor upstream of catalytic converter | 10J |
| K40/10 | Engine compartment fuse and relay module | 4A |
| K40/10kN | Circuit 87M relay | 9B |
| L6/1 | Left front rpm sensor | 22J |
| L6/2 | Right front rpm sensor | 22K |
| L6/3 | Left rear rpm sensor | 22K |
| L6/4 | Right rear rpm sensor | 22K |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 15B |
| N3/34 | ME-SFI [ME] control unit | 11F |
| N30/4 | Electronic Stability Program (ESP) control unit | 21E |
| Y49/10 | Intake camshaft solenoid | 6D |
| Y49/11 | Exhaust camshaft solenoid | 6D |
