Remove/Install Global Positioning System (GPS) Antenna - AR82.85-S-0002E
Model 447.6/7 up to 9/30/21 With Code E1N (Becker® MAP PILOT)
Model 447.6/7 up to 9/30/21 With Code E3C (Audio 30)
Model 447.6/7 up to 9/30/21 With Code EA4 (Audio 40)
Model 447.6/7 up to 9/30/21 With Code EV6 (Becker® MAP PILOT pre-installation)
Model 447.6/7 up to 9/30/21 With Code JH3 (Communication module (LTE) for digital services)
Model 447.6/7 up to 9/30/21 With Code JH4 (Communication module (LTE) for ERA-Glonass)
Model 447.6/7 up to 9/30/21 With Code JH6 (Pre-installation for communications module for digital services (LTE))
Model 447.8 up to 9/30/21, 448.8 up to 9/30/21 With Code E6M (MBUX multimedia system Mid)
Model 447.8 up to 9/30/21, 448.8 up to 9/30/21 With Code EA2 (COMAND Online with 6-disc DVD changer)
Model 447.8 up to 9/30/21 With Code E6H (MBUX multimedia system High)
Model 447.8 up to 9/30/21 With Code EG9 (Garmin® MAP PILOT)
Model 447.8 up to 9/30/21 With Code EJ9 (COMAND Online)
Model 447.8 up to 9/30/21 With Code EV5 (Pre-installation for Garmin® MAP PILOT)
Shown On Model 447.6 up to 30.06.2021 With Code E65 (Burmester® surround sound system)
Shown On Model 447.8 With Code EJ9 (COMAND Online)
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Notice | Notes on carrying out repair work in the vehicle interior | AH68.00-D-0001-01KOS | |
| Remove/install | |||
| 1 | Remove speaker cover. | AR68.10-S-1050E | |
| 2 | Remove taxi two-way radio speaker in center of instrument panel. | Model 447.8 with code ZK2 (Taxi version with emergency alarm system) or with code ZK3 (Taxi version without emergency alarm system) | |

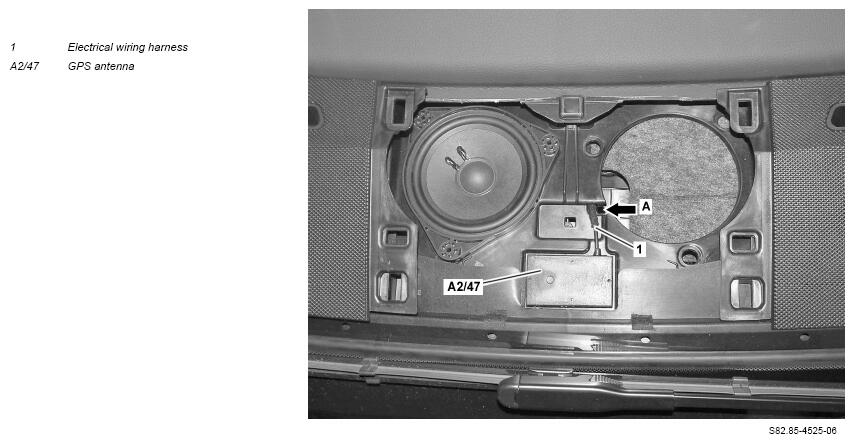

| 3 | Detach GPS antenna (A2/47) from instrument panel. | ||
| 4 | Unhook electrical wiring harness (1) at opening (arrow A). | ||

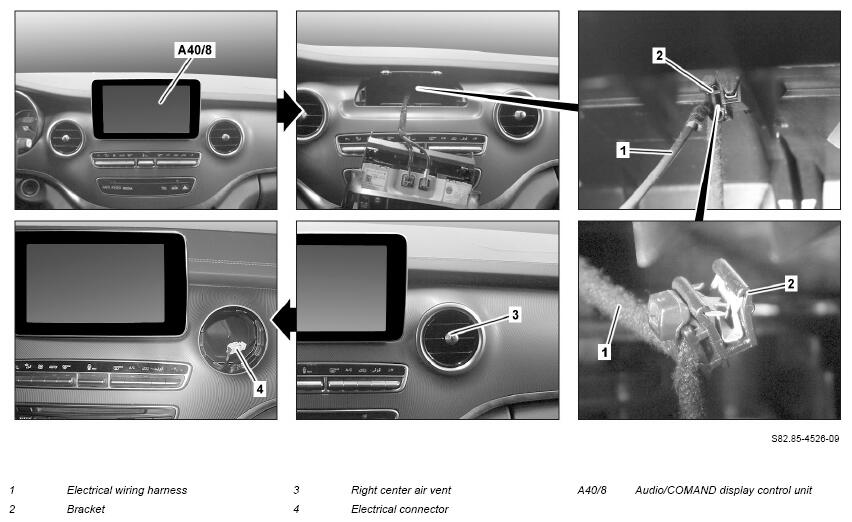

| 5.1 | Remove Audio/COMAND display control unit (A40/8). | Model 447.8 up to 9/30/21, 448.8 up to 9/30/21 with code E6M (MBUX multimedia system Mid) Model 447.8 up to 9/30/21, 448.8 up to 9/30/21 with code EA2 (COMAND Online with 6-disc DVD changer) Model 447.8 up to 9/30/21 with code E6H (MBUX multimedia system High) Model 447.8 up to 9/30/21 with code E6M (MBUX multimedia system Mid) Model 447.8 up to 9/30/21 with code EG9 (Garmin® MAP PILOT) Model 447.8 up to 9/30/21 with code EJ9 (COMAND Online) Model 447.8 up to 9/30/21 with code EV5 (Pre-installation for Garmin® MAP PILOT) Model 447.8 up to 9/30/21, 448.8 up to 9/30/21 with code EA2 (COMAND Online with 6-disc DVD changer) except code XM7 (MOPF II) Model 447.8 up to 9/30/21 with code E6H (MBUX multimedia system High) except code XM7 (MOPF II) Model 447.8 up to 9/30/21 with code EG9 (Garmin® MAP PILOT) except code XM7 (MOPF II) Model 447.8 up to 9/30/21 with code EJ9 (COMAND Online) except code XM7 (MOPF II) Model 447.8 up to 9/30/21 with code EV5 (Pre-installation for Garmin® MAP PILOT) except code XM7 (MOPF II) |
AR82.60-S-7722E |
| 5.2 | Remove radio. | Model 447.6/7 up to 9/30/21 with code E1N (Becker® MAP PILOT) with code EN7 (Audio 15) except code XM7 (MOPF II) Model 447.6/7 up to 9/30/21 with code E3C (Audio 30) except code XM7 (MOPF II) Model 447.6/7 up to 9/30/21 with code EA4 (Audio 40) except code XM7 (MOPF II) Model 447.6/7 up to 9/30/21 with code EN7 (Audio 15) with code EV6 (Becker® MAP PILOT preinstallation) except code XM7 (MOPF II) Model 447.6/7 up to 9/30/21 with code JH3 (Communication module (LTE) for digital services) except code XM7 (MOPF II) Model 447.6/7 up to 9/30/21 with code JH4 (Communication module (LTE) for ERA-Glonass) except code XM7 (MOPF II) Model 447.6/7 up to 9/30/21 with code JH6 (Pre-installation for communications module for digital services (LTE)) except code XM7 (MOPF II) |
AR82.60-S-7502E |
| 6 | Detach holder (2) of electrical wiring harness (1) under instrument panel using a suitable tool. | Otherwise, damage to the instrument panel can occur. |
|
| 7 | Remove right center air vent (3). | Model 447.8, 448.8 | AR83.10-S-4503E |
| 8 | Disconnect electrical connector (4) and lead electrical wiring harness (1) out of instrument panel. | ||
| 9 | Remove GPS antenna (A2/47). | If adhesive sealing disk at GPS antenna (A2/47) was damaged by removal, ↓ replace GPS antenna (A2/47). |
|
| 10 | Install in the reverse order. | ||
| Check | |||
| 11 | Perform function test of GPS antenna (A2/47). |
