Electrical Function Schematic For Pop-Up Roof - PE77.75-S-2440-97TRA
Model 447.7
With Code ZH6 (Marco Polo ACTIVITY)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)
except code ZL3 (National version for Latin America)
Model 447.8
With Code ZK0 (Electrohydraulic pop-up roof)
With Code ZK7 (Equipment line MARCO POLO)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code ME4 (Electric motor 145 kW)
except code XM0 (Facelift)
except code XM7 (MOPF II)

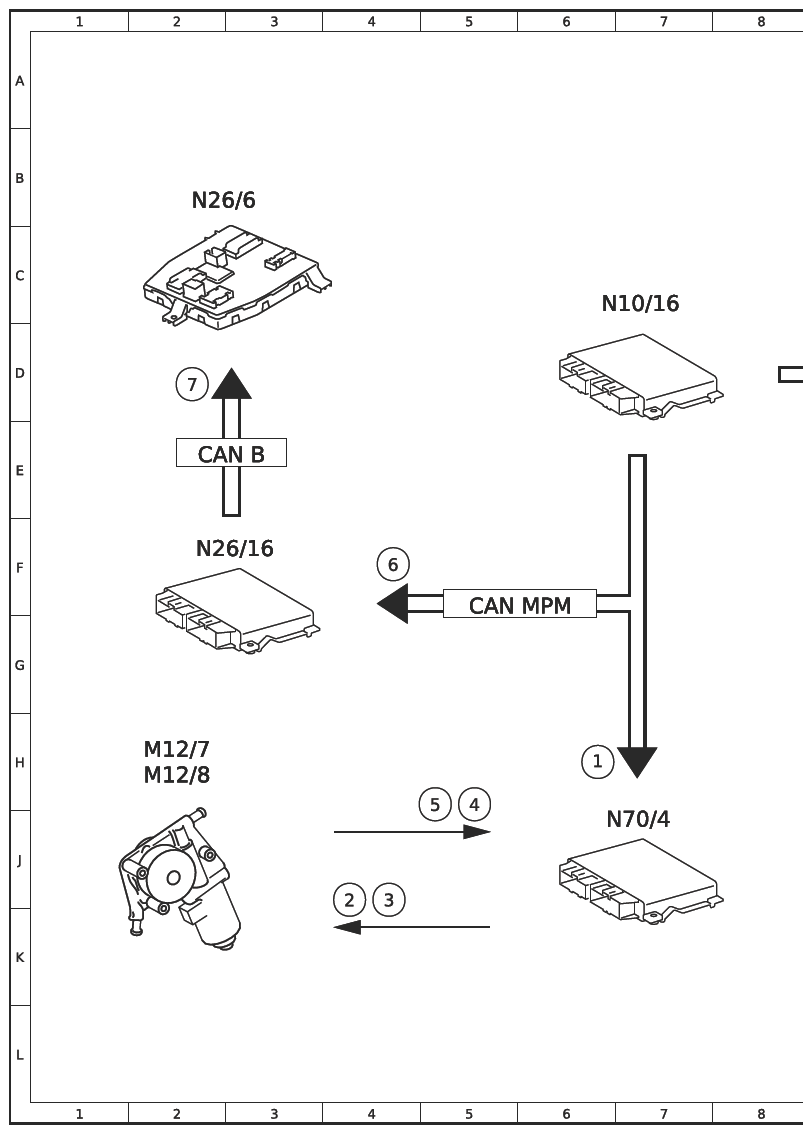

| Code: | Designation: | Position: |
|---|---|---|
| 1 | Pop-up roof control unit, request | 6H |
| 2 | Left pop-up roof motor, actuation | 4J |
| 3 | Right pop-up roof motor, actuation | 4J |
| 4 | Left pop-up roof motor, signal | 5J |
| 5 | Right pop-up roof motor, signal | 5J |
| 6 | Parameterizable special module (PSM) control unit, request | 4F |
| 7 | Anti-theft alarm system (EDW) control unit, request | 2D |
| CAN B | Interior CAN | 2E |
| CAN MPM | Body manufacturer CAN | 5F |
| CAN ZE | - | 9D |
| M12/7 | Left pop-up roof motor | 2H |
| M12/8 | Right pop-up roof motor | 2H |

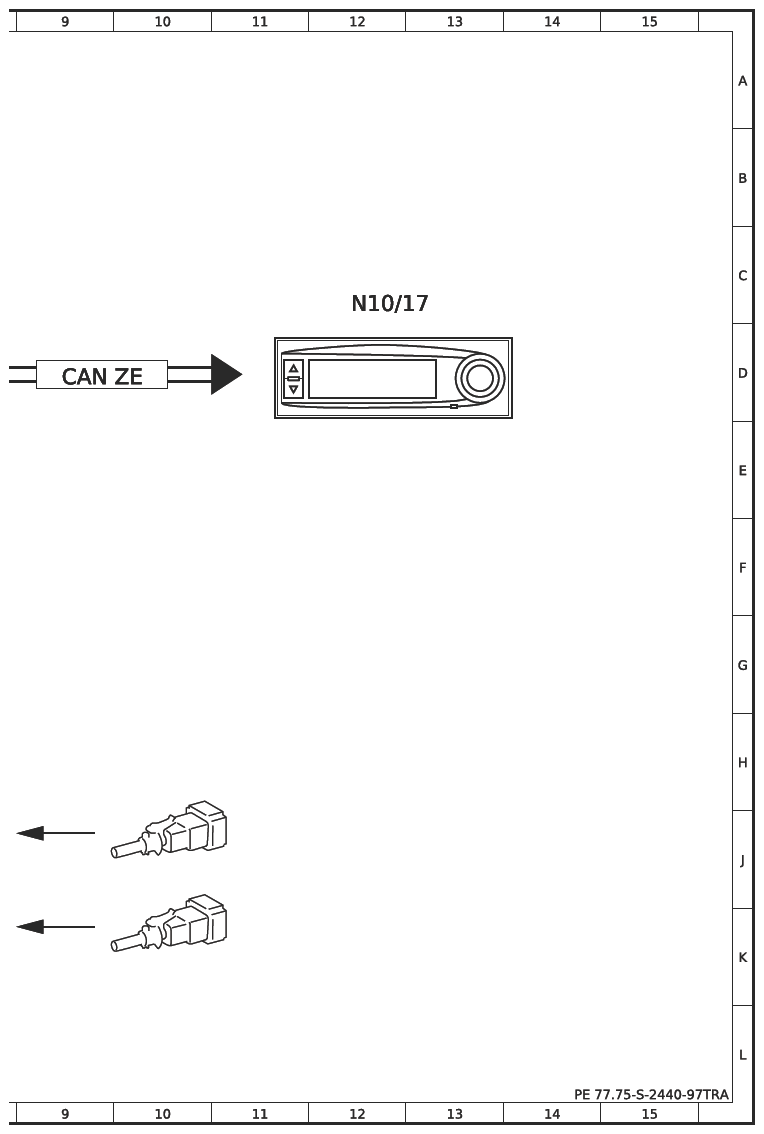

| N10/16 | Central operating unit (ZBE) control unit | 7C |
| N10/17 | Display unit central electronics | 12C |
| N26/16 | Parameterizable special module (PSM) control unit | 2F |
| N26/6 | Anti-theft alarm system (ATA [EDW]) control unit | 2B |
| N70/4 | Pop-up roof control unit | 7J |
