CROSSMEMBER Remove/Install - Ar62.30-S-1360E
Model 447, 448
MODIFICATION NOTES
| 24.06.2020 | Method extended. | Operation step 6 |

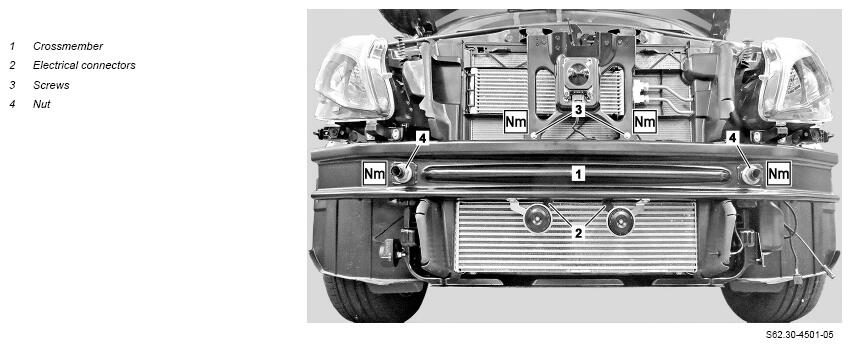

Shown on model 447 with engine 651 except for code XM0 (facelift)

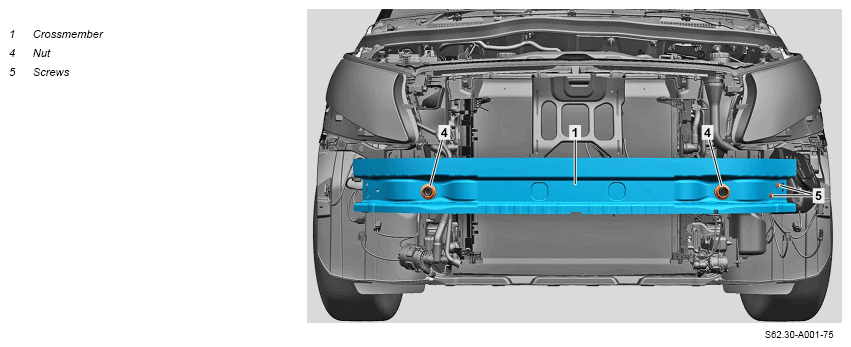

Shown on model 447 with engine 780.702
Shown on model 447 with code CA4 (AIRMATIC)
| Remove/install | |||
| 1 | Remove front bumper. | AR88.20-S-2000E | |
| 2 | Disconnect electrical connectors (2). | ||
| 3 | Remove electrical wiring harness from the crossmember (1). | ||
| 4 | Remove screws (3). | *BA62.30-Z-1002-01KOC | |
| 5 | Remove screws (5). | Model 447 with engine 780.702 |
*BA62.30-Z-1004-01KOC |
| 6 | Remove screws (6). | Model 447, 448 with code CA4 (AIRMATIC) |
|
| 7 | Remove crossmember (1). | *BA62.30-Z-1001-01KOC | |
| 8 | Install in the reverse order. |
CROSS MEMBER AND FRONT REINFORCEMENT
| Number | Designation | Model 447, 448 | |
|---|---|---|---|
| BA62.30-Z-1001-01KOC | Nut, crossmember to longitudinal member | Nm | 180 |
CROSS MEMBER AND FRONT REINFORCEMENT
| Number | Designation | Model 447, 448 | |
|---|---|---|---|
| BA62.30-Z-1002-01KOC | Screw, front module carrier to crossmember | Nm | 12 |
CROSS MEMBER AND FRONT REINFORCEMENT
| Number | Designation | Model 447, 448 | |
|---|---|---|---|
| BA62.30-Z-1004-01KOC | Screw, bracket to crossmember | Nm | 4 |
