Wiring Diagram For Transfer Case Control Unit - PE28.19-P-2101-97NBA

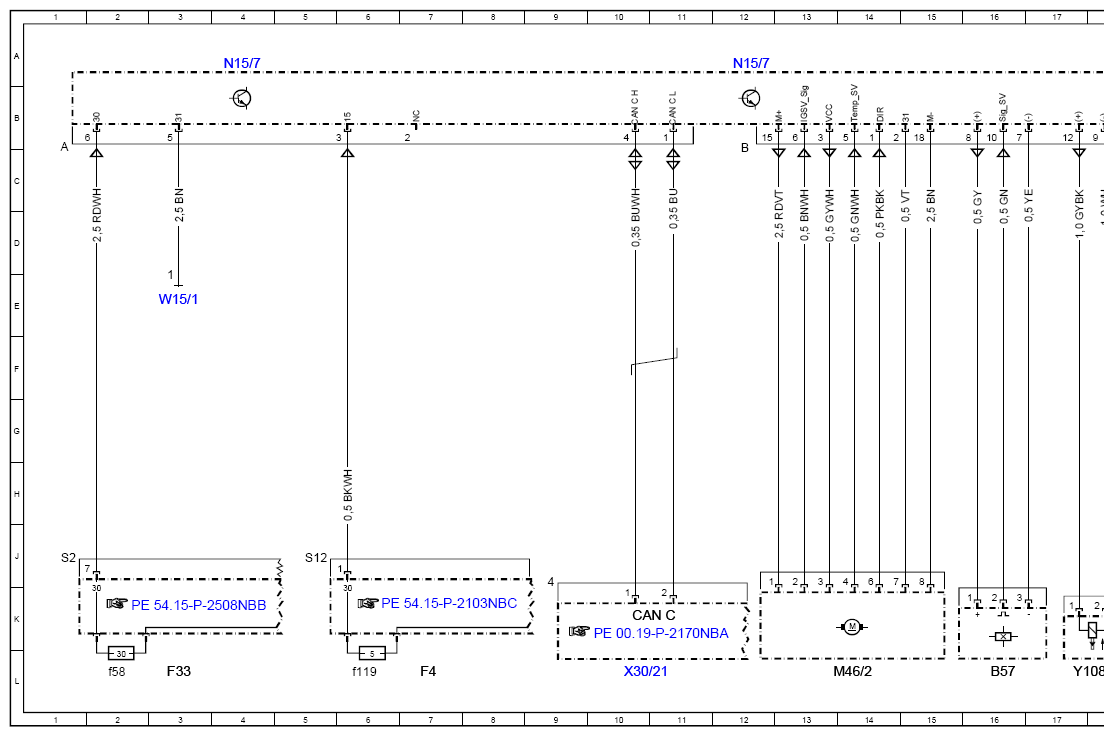

MODEL 166 as of model year 2016 with CODE 430 (On & off-road package) with CODE 489 (AIRMATIC) Transfer case control unit N15/7
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23L |
| B57 | Transfer case absolute sensor | 16L |
| CAN C | Drive train CAN | 10K |
| F33 | Battery compartment prefuse box | 3L |
| F33f58 | Fuse 58 | 2L |
| F4 | Rear fuse box | 7L |
| F4f119 | Fuse 119 | 6L |
| M46/2 | Transfer case actuator motor | 14L |
| N15/7 | Transfer case control unit | 4A |
| N15/7 | Transfer case control unit | 20A |
| N15/7 | Transfer case control unit | 12A |
| W15/1 | Right footwell ground point | 3E |
| X30/21 | Drive train CAN voltage distributor electrical connector | 10L |
| Y108 | Transfer case switchover magnet | 17L |
