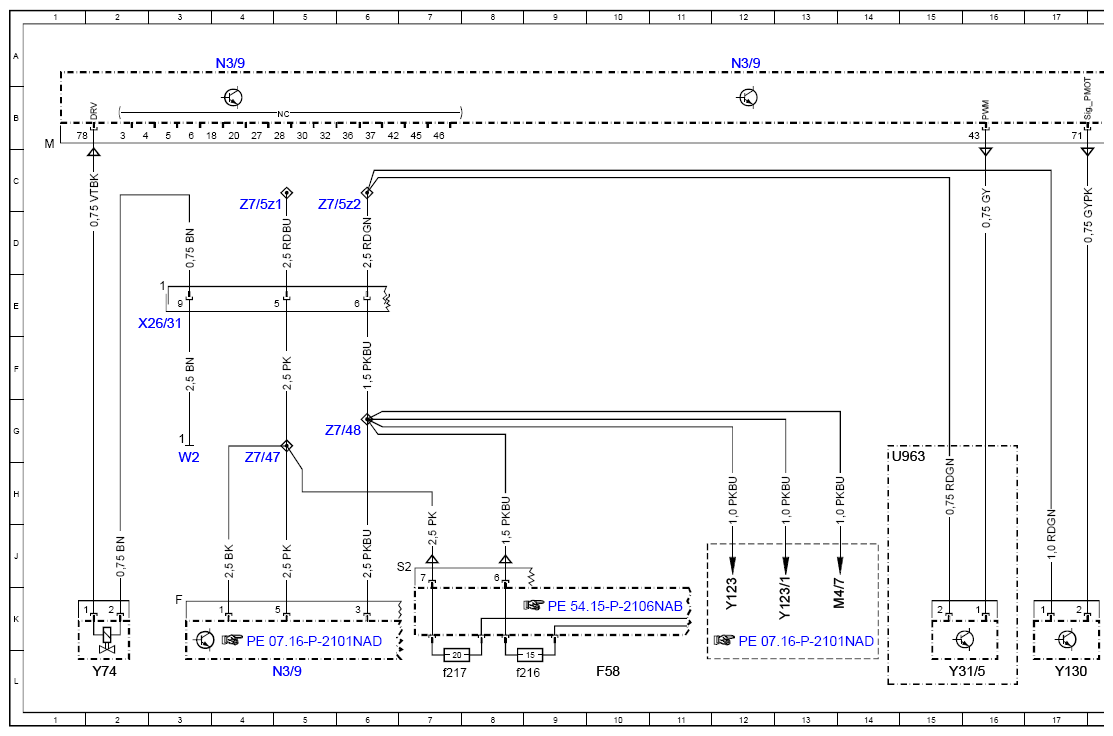

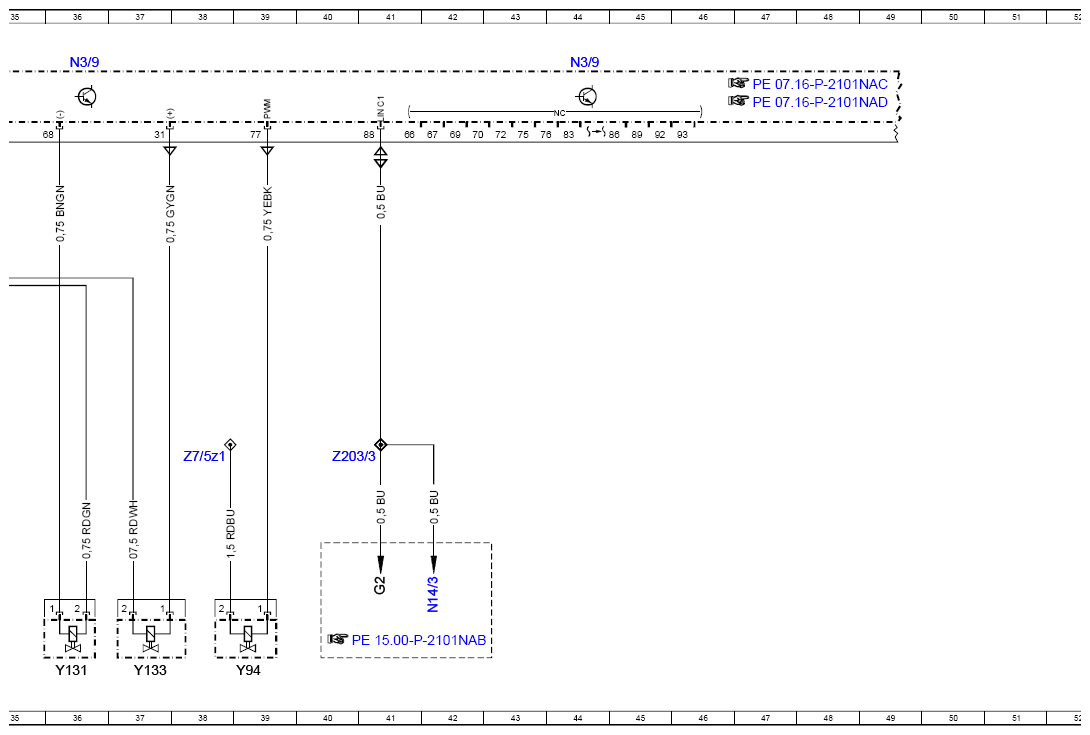

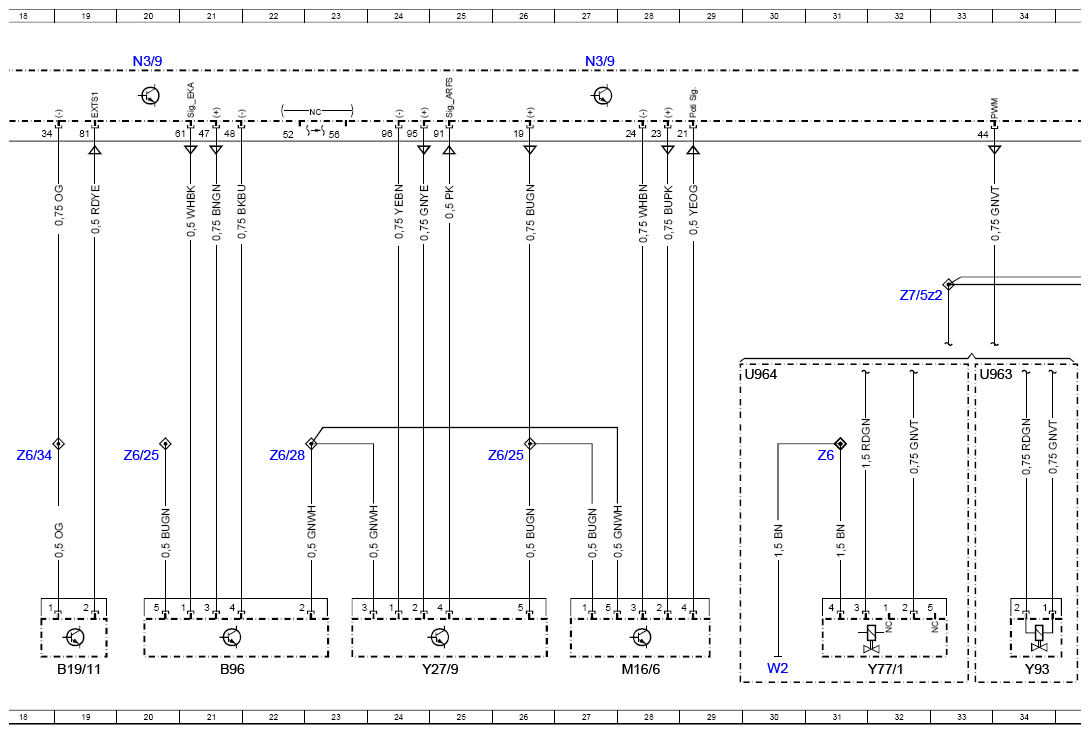

Wiring Diagram For Common Rail Diesel Injection (CDI) Control Unit - PE07.16-P-2101-97NAH
ENGINE 651.9 in MODEL 166 up to 8/31/13 up to model year 2016 with CODE 494 (US version) Delphi CRD3, control unit N3/9, engine plug, sheet 2
ENGINE 651.9 up to 2/28/13 in MODEL 166 up to model year 2016 without CODE 494 (US version) Delphi CRD3, control unit N3/9, engine plug, sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| B19/11 | Temperature sensor upstream of turbocharger | 19L |
| B96 | Intake port shutoff Hall sensor | 21L |
| F58 | Engine compartment fuse and relay module | 10L |
| F58f216 | Fuse 216 | 9L |
| F58f217 | Fuse 217 | 7L |
| G2 | Alternator | 41J |
| M16/6 | Throttle valve actuator | 28L |
| M4/7 | Fan motor | 13J |
| N14/3 | Glow output stage | 42J |
| N3/9 | CDI control unit | 4A |
| N3/9 | CDI control unit | 20A |
| N3/9 | CDI control unit | 27A |
| N3/9 | CDI control unit | 5L |
| N3/9 | CDI control unit | 12A |
| N3/9 | CDI control unit | 36A |
| N3/9 | CDI control unit | 44A |
| U963 | Valid for piezo fuel injector | 14G |
| U963 | Valid for piezo fuel injector | 33F |
| U964 | Valid for all except piezo fuel injector | 30F |
| W2 | Right front ground point at lamp unit | 3H |
| W2 | Right front ground point at lamp unit | 30L |
| X26/31 | Engine/engine compartment electrical connector | 3E |
| Y123 | Left switchable engine mount | 12J |
| Y123/1 | Right switchable engine mount | 12J |
| Y130 | Engine oil pump valve | 17L |
| Y131 | Oil spray nozzle shutoff valve | 36L |
| Y133 | Coolant pump switchover valve | 37L |
| Y27/9 | Exhaust gas recirculation actuator | 25L |
| Y31/5 | Boost pressure control pressure transducer | 15L |
| Y74 | Pressure regulator valve | 2L |
| Y77/1 | Boost pressure control pressure transducer | 32L |
| Y93 | Boost pressure control flap pressure transducer | 34L |
| Y94 | Quantity control valve | 39L |
| Z203/3 | Alternator LIN signal connector sleeve | 40G |
| Z6 | Circuit 31 connector sleeve | 31G |
| Z6/25 | Sensor voltage supply connector sleeve | 20G |
| Z6/25 | Sensor voltage supply connector sleeve | 26G |
| Z6/28 | Sensor ground connector sleeve | 22G |
| Z6/34 | Sensor ground connector sleeve | 18G |
| Z7/47 | Circuit 87D1 connector sleeve | 4G |
| Z7/48 | Circuit 87D2 connector sleeve | 6G |
| Z7/5z1 | Circuit 87 connector sleeve | 4C |
| Z7/5z1 | Circuit 87 connector sleeve | 38G |
| Z7/5z2 | Circuit 87 connector sleeve | 6C |
| Z7/5z2 | Circuit 87 connector sleeve | 32E |
