Wiring Diagram For Common Rail Diesel Injection (CDI) Control Unit - PE07.16-P-2101-97NAD

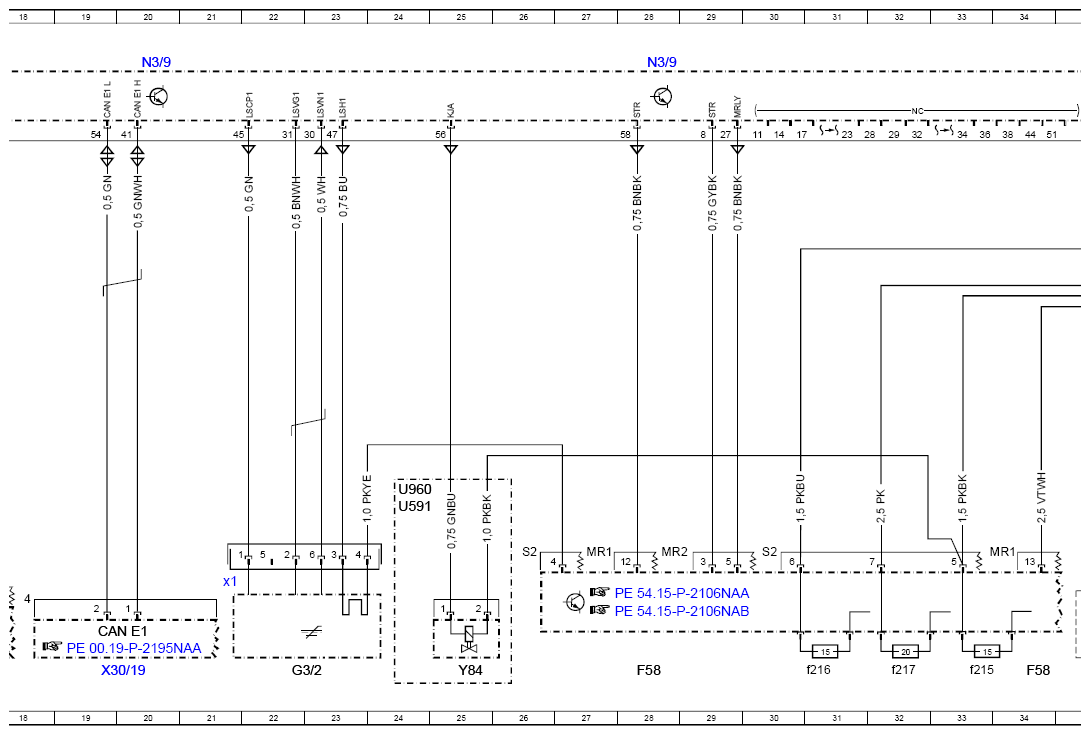

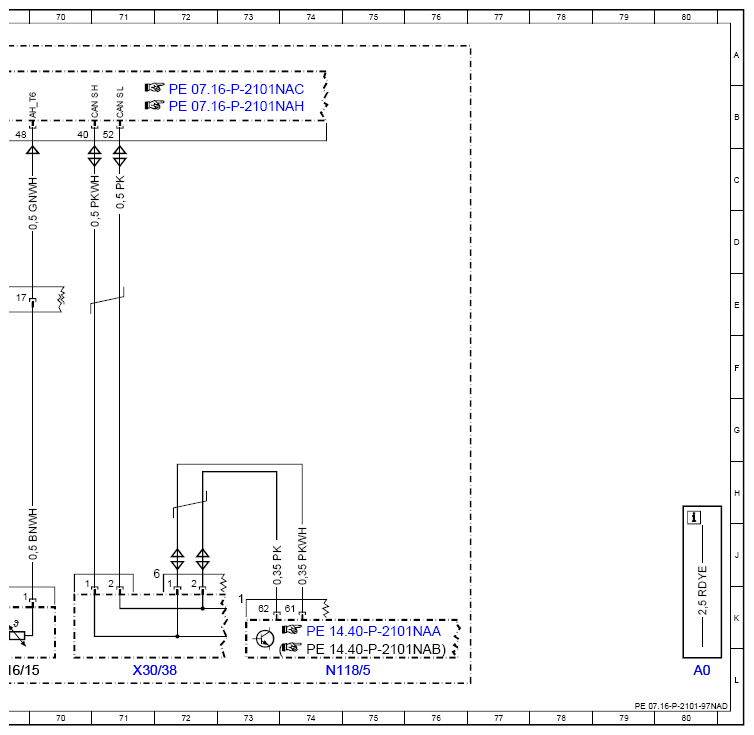

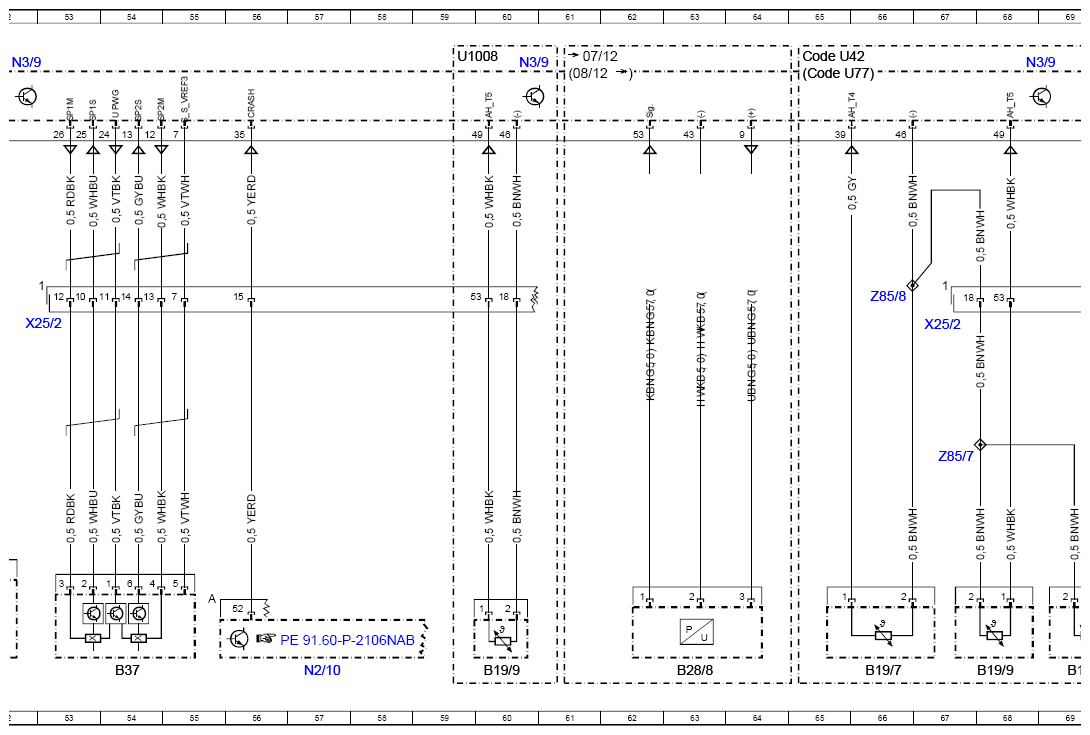

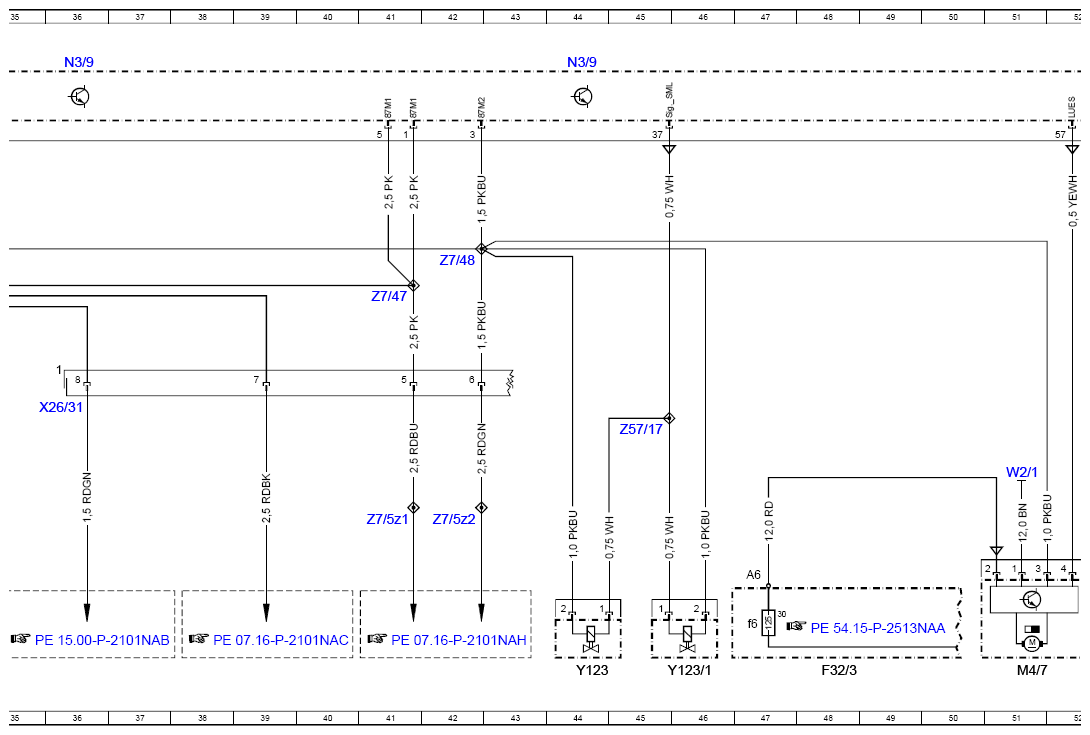

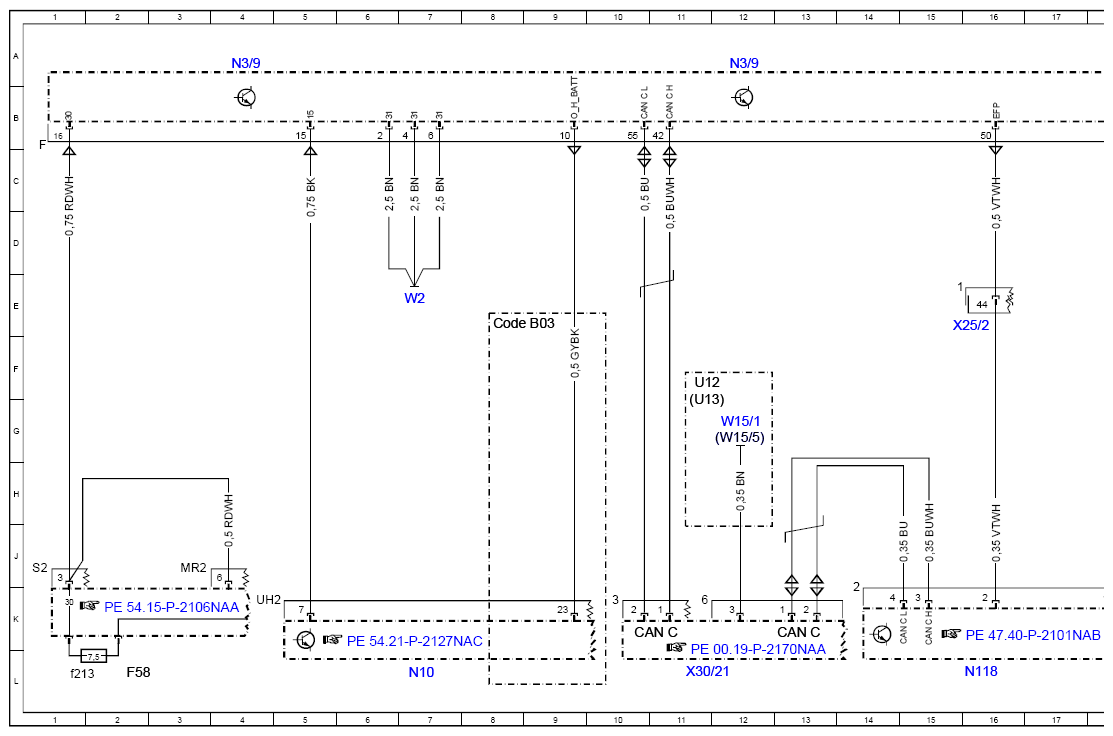

ENGINE 651.9 up to 2/28/13 in MODEL 166 up to model year 2016 without CODE 494 (US version) Delphi CRD3, control unit N3/9, vehicle plug, sheet 1
ENGINE 651.9 up to 8/31/13 in MODEL 166 up to model year 2016 with CODE 494 (US version) Delphi CRD3, control unit N3/9, vehicle plug, sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |
| B16/15 | Temperature sensor upstream of SCR catalytic converter | 69L |
| B19/7 | Temperature sensor upstream of catalytic converter | 66L |
| B19/9 | Temperature sensor upstream of diesel particulate filter | 60L |
| B19/9 | Temperature sensor upstream of diesel particulate filter | 68L |
| B28/8 | Differential pressure sensor (DPF) | 63L |
| B37 | Accelerator pedal sensor | 54L |
| CAN C | Drive train CAN | 13K |
| CAN C | Drive train CAN | 10K |
| CAN E1 | Chassis CAN 1 | 19K |
| Code B03 | ECO start/stop function | 8E |
| Code U42 | BlueTEC® diesel exhaust treatment | 65A |
| Code U77 | BLUETEC (SCR) diesel exhaust treatment | 65A |
| F32/3 | Engine compartment prefuse box | 48L |
| F32/3f6 | Fuse 6 | 47K |
| F58 | Engine compartment fuse and relay module | 2L |
| F58 | Engine compartment fuse and relay module | 28L |
| F58 | Engine compartment fuse and relay module | 34L |
| F58f213 | Fuse 213 | 1L |
| F58f215 | Fuse 215 | 33L |
| F58f216 | Fuse 216 | 31L |
| F58f217 | Fuse 217 | 32L |
| G3/2 | Oxygen sensor upstream of catalytic converter | 22L |
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | 21J |
| M4/7 | Fan motor | 51L |
| N10 | SAM control unit | 7L |
| N118 | Fuel pump control unit | 16L |
| N118/5 | AdBlue® control unit | 74L |
| N2/10 | Supplemental restraint system control unit | 57L |
| N3/9 | CDI control unit | 4A |
| N3/9 | CDI control unit | 12A |
| N3/9 | CDI control unit | 20A |
| N3/9 | CDI control unit | 28A |
| N3/9 | CDI control unit | 36A |
| N3/9 | CDI control unit | 44A |
| N3/9 | CDI control unit | 52A |
| N3/9 | CDI control unit | 60A |
| N3/9 | CDI control unit | 68A |
| U1008 | Not valid for BlueTEC | 59A |
| U12 | Valid for left-hand drive vehicles | 11F |
| U13 | Valid for right-hand drive vehicles | 11G |
| U591 | Not valid for trailer hitch | 24H |
| U960 | Valid for radiator shutters | 24H |
| W15/1 | Right footwell ground point | 12G |
| W15/5 | Left front footwell ground point | 12G |
| W2 | Right front ground point at lamp unit | 7E |
| W2/1 | Right front ground point | 51H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 16E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 53E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 67E |
| X26/31 | Engine/engine compartment electrical connector | 36G |
| X30/19 | Vehicle floor chassis CAN E1 potential distributor electrical connector | 19L |
| X30/21 | Drive train CAN voltage distributor electrical connector | 11L |
| X30/38 | Potential distributor electrical connector (CAN I) | 71L |
| Y123 | Left switchable engine mount | 44L |
| Y123/1 | Right switchable engine mount | 46L |
| Y84 | Radiator shutters actuator | 25L |
| Z57/17 | Engine mount connector sleeve in engine compartment | 45G |
| Z7/47 | Circuit 87D1 connector sleeve | 41E |
| Z7/48 | Circuit 87D2 connector sleeve | 42D |
| Z7/5z1 | Circuit 87 connector sleeve | 41H |
| Z7/5z2 | Circuit 87 connector sleeve | 42H |
| Z85/7 | Interior compartment exhaust temperature sensor ground line connector sleeve | 67G |
| Z85/8 | Engine compartment exhaust temperature sensor ground line connector sleeve | 66E |
